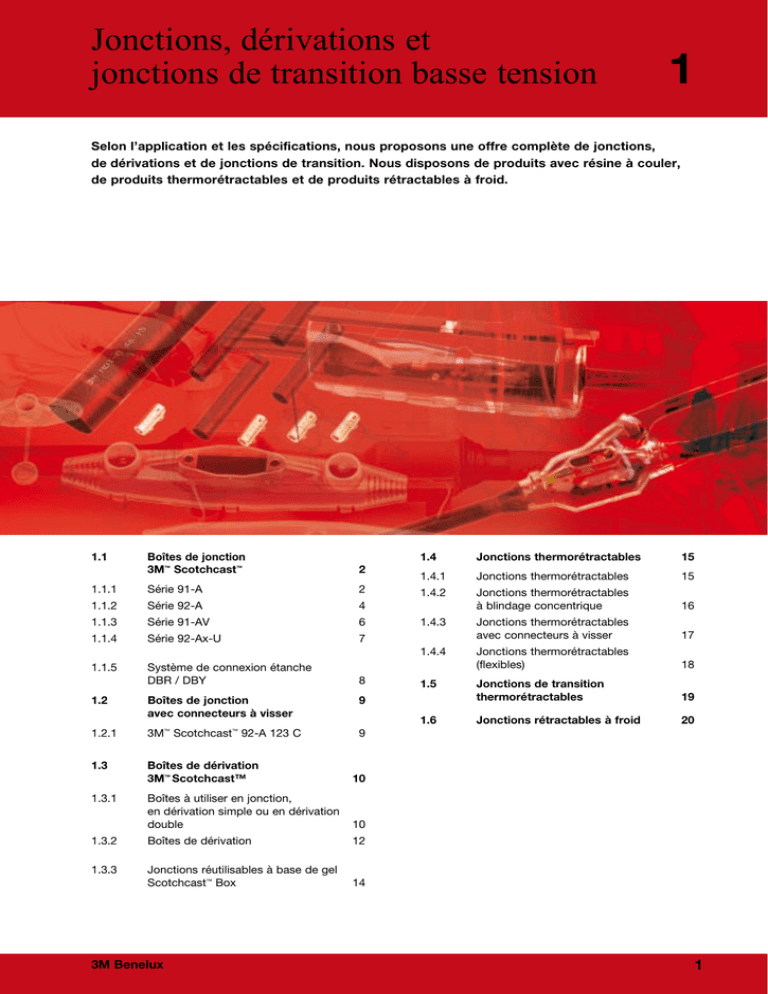

Jonctions, dérivations et jonctions de transition basse tension
Jonctions, dérivations et
jonctions de transition basse tension
1
­­­­­­
Selon
l’application et les spécifications, nous proposons une offre complète de jonctions,
de dérivations et de jonctions de transition. Nous disposons de produits avec résine à couler,
de produits thermorétractables et de produits rétractables à froid. ­­
1.1 Boîtes de jonction
3M™ Scotchcast™ 2
1.1.1
Série 91-A
2
1.1.2
Série 92-A
4
1.1.3
Série 91-AV
6
1.1.4
Série 92-Ax-U 7
1.1.5
Système de connexion étanche DBR / DBY 1.2 Boîtes de jonction avec connecteurs à visser
9
1.2.1
M™ Scotchcast™ 92-A 123 C 3
9
8
Jonctions thermorétractables 15
1.4.1 Jonctions thermorétractables 15
1.4.2
Jonctions thermorétractables à blindage concentrique 16
1.4.3
Jonctions thermorétractables avec connecteurs à visser 17
1.4.4
Jonctions thermorétractables (flexibles)
18
1.5
Jonctions de transition thermorétractables 19
1.6 Jonctions rétractables à froid 20
1.3
Boîtes de dérivation
3M™ Scotchcast™ 1.3.1
Boîtes à utiliser en jonction, en dérivation simple ou en dérivation double
10
1.3.2 Boîtes de dérivation 1.3.3
Jonctions réutilisables à base de gel Scotchcast™ Box 14
3M Benelux
1.4
10
12
1
1.1
Boîtes de jonction 3M™ Scotchcast™
1.1.1 Série 91-A
­­
Utilisation
Les boîtes à couler Scotchcast™ 91-A-xx conviennent pour toutes
les installations, dans l’industrie, la
distribution électrique basse tension
et les télécommunications.
Caractéristiques
z Excellente isolation électrique
basse tension (1000 V). z Etanchéité totale (IP 68 - 30
mètres).
z Aucun contact de la peau avec la
résine, grâce au système fermé de
mélange et de coulée. Ce système
CMP (Closed Mixing & Pouring)
est breveté. z Très faible teneur en Isocyanate.
z Le sachet avec les restes éventuels de résine solidifiée peut être
jeté avec les ordures ménagères.
Il ne doit pas être collecté comme
déchet toxique.
z Poche transparente pour un contrôle visuel de l’homogénéité du
mélange.
z Coquille en plastique transparent
permettant de vérifier le bon
écartement des connecteurs et le
déroulement correct du processus
de remplissage.
z Coquille en deux parties s’emboîtant par un système de rainures.
z Haute résistance mécanique.
z Grande résistance à la traction.
Type de Résine
Résine Scotchcast™ N° 1471N.
Résine polyuréthane de type GNW
et GFW selon DIN 57291 partie
2 / VDE 0291 partie 2.
Composition du kit
Les jonctions comprennent une
coque translucide en deux parties, de la résine, du ruban Scotch™ 23
autosoudable, de l’abrasif et la notice d’installation. Les connecteurs
ne sont pas fournis.
Remarque : pour raccorder un
câble blindé, il est nécessaire de
prévoir une isolation supplémentaire des conducteurs avec du
ruban Scotch 23 additionnel.
Résine Scotchcast™ N°1471N, voir
également le chapitre­ “Résines à
couler”.
Normes d’essai
Les jonctions répondent aux
conditions­ d’essai selon VDE 0278
partie 623.
Tableau de sélection
Capacité max. NYY-J
N(A)YY
N(A)YY
N(A)YCWY
N(A)YCWY
N(A)KBA
mm2
mm2
mm2
mm2
mm2
mm2
–
4 x 1,5
–
–
–
–
–
4 x 4
5 x 1,5
–
–
–
–
4 x 6
5 x 4
–
–
–
–
4 x 10
–
3 x 10/10
–
–
7 x 2,5
4 x 16
5 x 6
3 x 16/16
4 x 10/10
–
19 x 2,5
4 x 25
5 x 10
3 x 25/25
4 x 16/16
4 x 16
30 x 2,5
4 x 50
5 x 16
3 x 50/50
4 x 35/16
4 x 35
52 x 2,5
4 x 95
5 x 25
3 x 70/70
4 x 50/25
4 x 70
–
4 x 150
5 x 35
3 x 150/150
4 x 120/70
4 x 120
–
4 x 240
–
3 x 240/240
4 x 150/70
4 x 240
–
4 x 400
–
3 x 240/240
4 x 185/95
4 x 300
2
3M Benelux
1
82-A 0; 82-A 1
Ø du câble Dimensions
91-A … 91-A 16
Quantité de résine
91-A 17
Références
A
B
mm
mm
mm
7 – 16
110
25
120
82-A 0 U*/D
7 – 16 182
25
100
82-A 1**
7 – 16 270
43
260
82-A 1,5**
8 – 22 190
36
190
91-A 11
8 – 22 215
39
240
91-A 11,5
14 – 30 276
49
440
91-A 12
23 – 35 360
54
740
91-A 13
g
28 – 47 400
69
1280
91-A 14
33 – 55 520
100
3200
91-A 15
45 – 70 700
128
7200
91-A 16
55 – 77 870
140
10750
91-A 17
* comprend de la résine n° 1400 U; ** comprend de la résine n° 4
3M Benelux
3
1.1
Boîtes de jonction 3M™ Scotchcast™
1.1.2 Série 92-A
Utilisation
Les jonctions à couler Scotchcast™
de type 92-A conviennent pour une
utilisation dans toutes les installations électriques domestiques et
industrielles. Elles sont particulière-
ment recommandées en cas
d’utilisation dans un environnement
humide ou en cas de fortes contraintes thermiques et mécaniques.
Caractéristiques
z Très bonne résistance aux
produits­ chimiques.
z Etanchéité totale (IP 68 - 30
mètres).
z Polymérise même en présence
d’eau.
z Haute résistance mécanique.
z Bon comportement thermique.
z Tous les avantages du système
CMP (voir 91-A).
z Coquille en plastique transparent.
z Poche transparente pour un contrôle visuel de l’homogénéité du
mélange.
z Excellente isolation électrique
basse tension (1000 V)
Type de Résine
Résine Scotchcast N° 4. Résine
Epoxy de type GMH selon DIN
57291 partie 2 / VDE 0291 partie 2.
Normes d’essai
Les jonctions répondent aux
conditions­ d’essai selon VDE 0278
partie 623.
Remarque : pour raccorder un
câble blindé, il est nécessaire de
prévoir une isolation supplémentaire des conducteurs avec du
ruban Scotch 23 additionnel.
Résine Scotchcast™
N° 4, voir également le chapitre
“Résines à couler”.
Composition du kit
Les jonctions comprennent une
coquille translucide en deux parties,
de la résine, du ruban Scotch 23
autosoudable, de l’abrasif et la notice d’installation. Les connecteurs
ne sont pas fournis.
Tableau de sélection
Capacité max. NYY-J
N(A)YY
N(A)YY
N(A)YCWY
N(A)YCWY
N(A)KBA
mm2
mm2
mm2
mm2
mm2
mm2
7 x 2,5
4 x 10
5 x 4
3 x 10/10
–
–
19 x 2,5
4 x 25
5 x 6
3 x 25/25
4 x 10/10
4 x 16
30 x 2,5
4 x 50
5 x 10
3 x 50/50
4 x 16/16
4 x 35
52 x 2,5
4 x 95
5 x 16
3 x 70/70
4 x 35/16
4 x 70
-
4 x 150
5 x 35
3 x 150/150
4 x 120/70
4 x 120
-
4 x 240
-
3 x 240/240
4 x 150/70
4 x 240
4
3M Benelux
1
92-A
Ø du câble Dimensions
Quantité de résine
Références
A
B
mm
mm
mm
g
8 – 22
190
36
185
92-A 1
14 – 30
276
49
430
92-A 2
23 – 35
360
54
715
92-A 3
28 – 47
400
69
1240
92-A 4
33 - 55
520
100
3200
92-A 5
45 - 70 700
128
7200
92-A 6
3M Benelux
5
1.1
Boîtes de jonction 3M™ Scotchcast™
1.1.3 Série 91-AV
Utilisation
Les jonctions Scotchcast™ de type
92-AV servent au raccordement et à
la réparation de câbles souples.
Caractéristiques
z Réparation durable d’un manteau
de câble endommagé ou raccordement de 2 câbles souples.
z Confection de jonctions de
manière rapide et économique.
z La jonction flexible peut être
enroulée sur touret.
z Résine auto-extinguible 2140 U
z La résine conserve une flexibilité
permanente.
z Bonne adhérence sur la gaine du
câble que celui-ci soit fléchi - et
même fortement - de manière
permanente ou occasionnelle.
Composition du kit
Les jonctions comprennent les
moules de coulée, du ruban
Scotch™ 23 autosoudable, de
l’abrasif, une serviette pour le
nettoyage du câble, du ruban de
maintien en fibre tissée synthéthique, de la
résine Scotchcast™ 2140 U ainsi que la notice
d’installation.
Résine Scotchcast™N° 2140, voir également le
chapitre 3 “Résines à couler”.
Tableau de sélection
Section des conducteurs
Ø extérieur du câble
Dimensions de la jonction
Références
p. ex. H07RN-F 450/750 V
min.
max.
Longueur Ø mm2
mm
mm
mm
mm
5 x 2,5
18
26
375
34
91-AV 120
4 x 4 à 4 x 16
18
26
375
34
91-AV 120
4 x 10 à 4 x 16
25
30
450
38
91-AV 130
4 x 25
29
34
450
42
91-AV 140
4 x 35 à 4 x 50
40
63
510
> 63
91-AV 160
4 x 50 à 4 x 120
47
80
740
> 80
91-AV 170
6
3M Benelux
1
1.1.4 Série 92-Ax-U
Utilisation
Les boîtes de jonction Scotchcast™ de
type 92-Ax-U conviennent pour toutes les installations électriques et plus
particulièrement pour les applications
chimiques ou pétrochimiques grâce à la
haute résistance de la résine à la plupart
des agents, même très corrosifs. La
résine est non propagatrice de flamme
et résiste à des contraintes mécaniques
et/ou thermiques élevées.
Caractéristiques
z Aucun contact de la peau avec la
résine, grâce au système fermé de
mélange et de coulée.
z Pas de dégagement d’isocyanate.
z Le sachet avec les restes éventuels
de résine solidifiée peut être jeté
avec les ordures ménagères. Il ne
doit pas être collecté comme déchet
toxique.
z Poche transparente pour un contrôle
visuel de l’homogénéité du mélange.
z Coquille en deux parties s’emboîtant
par un système de rainures.
z Résine n°1400 U, non chargée,
à haute résistance à la plupart des
agents chimiques et non propagatrice de flamme.
z Pour le raccordement de câbles
souples en caoutchouc, on utilise un
séparateur de phase spécial.
z Excellente isolation électrique basse
tension (1000 V).
z Etanchéité totale (IP 68 - 30 mètres).
Normes d’essai
Les jonctions satisfont aux exigences
du VDE 0278 partie 623. Elles sont
autorisées par les autorités de district
d’Arnsberg, 8e division Mines et
énergie en Rhénanie du Nord-Westphalie, n° d’agrément 12.22.67-2-7,
et répondent aux prescriptions d’essai
de matériau synthétique et à toutes les
obligations du GesBergV (règlement
allemand­ relatif à la sécurité et la santé
des travailleurs des mines).
Composition du kit
Les jonctions comprennent une coquille transparente en deux parties, de la
résine 1400 U, du ruban Scotch 23
autosoudable, de l’abrasif, un séparateur de phases, des gants de protection
et la notice d’installation. Les connecteurs ne sont pas fournis.
Résine Scotchcast™ N°1400 U, voir
également le chapitre 3 “Résines à
couler”.
82-A
Usage
92-A
Ø du Capacité max. Dimensions câble
NYCY
NSSHöu-E
NSSHöu-J NSSHöu-Kon G-YYbY
A
B
L-YY(ZG)Y
mm
mm2
mm2
mm2
mm2
Ø mm
mm
mm
Références
7 – 14
–
–
–
–
2 x 2 x 0,8
110
25
82-A 0 U/D
7 – 16
–
–
–
–
5 x 2 x 0,8
182
25
82-A 11 U/D
8 – 27
4/4 – 10/10
6 + 3 x 6/3E
–
8 x 2 x 0,8
190
36
92-A-1-U
14 – 33
16/16 – 25/25
16 + 3 x 16/3E 6 – 10
6/6 – 10/10
19 x 2 x 0,8
276
49
92-A-2-U
23 – 40
35/35 – 50/50
35 + 3 x 16/3E 16 – 25
16/16 – 25/16
48 x 2 x 0,8
360
54
92-A-3-U
28 – 54
50/50 – 70/70
50 + 3 x 25/3E 35 – 50
35/16 – 50/25
100 x 2 x 0,8
400
69
92-A-4-U
33 – 63
95/95 – 150/150 95 + 3 x 50/3E 70 – 95
70/35 – 95/50
520
100
92-A-5-U
3M Benelux
2,5 – 4
–
7
1.1
Boîtes de jonction 3M™ Scotchcast™
1.1.5 Système de connexion étanche DBR / DBY
3M™ Scotchlok™ DBY/DBR
Utilisation
Les kits DBR / DBY sont particulièrement adaptés
pour l’installation de connexions souterraines dans les
domaines de l’irrigation, l’éclairage public, systèmes
“sprinklers”, boucles de détection de trafic, etc. Une
connexion étanche et rapide. Une installation fiable. La
connexion électrique est réalisée avec un connecteur
à visser Scotchlok™ Y ou R, qui sera plongé dans la
graisse isolante contenue à l’intérieur du tube fermé. Normes d’essai
Les connecteurs à visser Scotchlok Y et Scotchlok R
ont été testés conformément aux normes VDE 0606,
0607, 0303, 0470.
Connecteurs à visser, voir aussi Chapitre 7
“Techniques de connexion”.
Tableau de sélection
Tension
Section des conducteurs
Somme des sections admissibles
Références
mm2
min. (mm2)
max. (mm2)
30 V
0,75 – 2,5
2,0
7,5
DBY
30 V
1,0 – 6,0
5,0
16,0
DBR
600 V
0,75 – 2,5
2,0
7,5
DBY-6
600 V
1,0 – 6,0
5,0
16,0
DBR-6
DBY et DBR, uniquement pour conducteurs en cuivre (mono- ou multibrins) ; plage de température d’utilisation : – 40 °C à +105 °C
8
3M Benelux
1.2
1
Boîtes de jonction avec connecteurs à visser
1.2.1 3M™ Scotchcast™ 92-A 123 C
Utilisation
La boîte à couler Scotchcast™ 92-A 123C avec bloc de
connexion intégré convient pour toutes les installations,
dans l’industrie et la distribution électrique basse tension.
Cette jonction rassemble trois technologies éprouvées
avec la résine n°1471 N, le système CMP et le bloc de
connexion à perforation d’isolant. Ce bloc-connecteur
breveté représente une solution simple, rapide et fiable. Caractéristiques
z Tous les avantages du système CMP (voir 91-A).
z Poche transparente pour un contrôle visuel de l’homogénéité du mélange.
z Têtes de boulons à cassure automatique qui se brisent
lorsque le couple de serrage désiré est atteint.
z Séparateur de phase intégré qui garantit l’espacement
et donc l’isolation électrique nécessaire entre les
phases.
z Large domaine d’utilisation : les conducteurs peuvent
être indifféremment en Cuivre ou en Aluminium - de
1 à 4 conducteurs mono ou multi-brins de 6 à 35 mm2
(de 6 à 50 mm2 s’ils sont dénudés).
z Excellente isolation électrique basse tension (1000 V).
z Etanchéité totale (IP 68 - 30 mètres).
Normes d’essai
Les jonctions répondent aux spécifications selon VDE 0278 partie 623 ainsi que Cenelec HD 623 et NF EN 61238-1.
Composition du kit
Les jonctions comprennent une coquille transparente en
deux parties, un bloc de connexion, de la résine 1471 N,
du ruban Scotch™ 23 autosoudable, une éponge-graton
Scotchbrite™ et la notice d’installation.
Tableau de sélection
3M Benelux
Ø du câble
Section des conducteurs N(A)YY
Référence
15 mm – 44 mm
4x6 – 4x35 mm2
92-A 123 C
* 4 x 50 mm2 si le conducteur est dénudé
9
1.3
Boîtes de dérivation 3M™ Scotchcast™
1.3.1 B
oîtes à utiliser en jonction,
en dérivation simple ou en dérivation double
Utilisation
Les boîtes de dérivation Scotchcast™ conviennent pour toutes les
installations, dans l’industrie, la distribution électrique basse tension et
les télécommunications. Elles peuvent être utilisées comme jonctions,
dérivations simples ou dérivations
doubles.
écartement des connecteurs et le
déroulement correct du processus
de remplissage.
z Grande résistance à la traction.
z Excellente isolation électrique
basse tension (1000 V).
z Etanchéité totale (IP 68 - 30
mètres).
z Haute résistance mécanique. Caractéristiques
z Aucun contact de la peau avec la résine, grâce au système fermé de
mélange et de coulée. Ce système
CMP (Closed Mixing & Pouring)
est breveté.
z Très faible teneur en Isocyanate.
z Le sachet avec les restes éventuels de résine solidifiée peut être
jeté avec les ordures ménagères.
Il ne doit pas être collecté comme
déchet toxique.
z Poche transparente pour un contrôle visuel de l’homogénéité du
mélange.
z Coquille en plastique transparent
permettant de vérifier le bon
Type de Résine
Résine Scotchcast™ N°1471 N. Résine polyuréthane de type GNW
et GFW selon DIN 57291 partie
2 / VDE 0291 partie 2.
Résine Scotchcast™
N° 1471 N, voir également le
chapitre­ 3 “Résines à couler”.
Normes d’essai
Les jonctions et les dérivations
répondent aux conditions d’essai
selon VDE 0278 partie 623.
Composition du kit
Les boîtes comprennent les
coquilles transparentes, les joints,
de la résine ainsi que la notice
d’installation. Les borniers de dérivation ne sont pas fournis.
Tableau de sélection
Capacité maximale
N(A)VY
N(A)YCWY
Dérivation
Dérivation
Dérivation
Dérivation
Câble
Câble
Câble
Câble
Câble
Câble
Câble
Câble
Principal
Dérivé
Principal
Dérivé
Principal
Dérivé
Principal
Dérivé
mm2
mm2
mm2
mm2
mm2
mm2
mm2
mm2
4 x 6
4 x 4
5 x 4
5 x 2,5
–
–
–
4 x 10
4 x 10
5 x 6
5 x 6
3 x 10/10
3 x 10/10
–
–
4 x 25
4 x 16
5 x 16
5 x 10
3 x 25/25
3 x 16/16
4 x 10/10
4 x 10/10
4 x 70
4 x 25
5 x 25
5 x 16
3 x 70/70
3 x 25/25
4 x 50/25
4 x 10/10
4 x 150
4 x 50
5 x 35
5 x 25
3 x 150/150
3 x 50/50
4 x 120/70
4 x 25/16
4 x 185
4 x 70
–
–
3 x 185/185
3 x 70/70
4 x 150/70
4 x 50/25
4 x 240
4 x 150
–
–
3 x 185/185
3 x 150/150
4 x 185/95
4 x 50/25
10
–
3M Benelux
1
91-AB
Ø max. du câble Dimensions
Dérivation
Câble
Câble
A
B
Principal
Dérivé
mm
mm
mm
mm
Quantité de résine
Références g
15
15
140
40
220
91-AB 111
22
21
170
58
540
91-AB 112
29
22
225
75
1200
91-AB 113
35
25
350
95
2560
91-AB 114
50
30
445
112
4500
91-AB 115
58
35
540
125
6750
91-AB 116
65
45
440
145
7200
91-AB 117
3M Benelux
11
1.3
Boîtes de dérivation 3M™ Scotchcast™
Utilisation
Les boîtes de dérivation Scotchcast
de type 91-B xx et 91-C xx conviennent pour tous types de câbles
utilisés en basse tension (p. ex. pour
les raccordements domestiques et
l’éclairage public.)
Caractéristiques
z Aucun contact de la peau avec la résine, grâce au système fermé de mélange et de coulée. Ce système CMP (Closed Mixing & Pouring) est breveté.
z Très faible teneur en Isocyanate.
z Le sachet avec les restes éventuels de résine solidifiée peut être jeté avec
les ordures ménagères. Il ne doit pas être collecté comme déchet toxique.
z Poche transparente pour un contrôle visuel de l’homogénéité du mélange.
z Coquille en plastique transparent permettant de vérifier le bon écartement
des connecteurs et le déroulement correct du processus de remplissage.
z Grande résistance à la traction.
z Excellente isolation électrique basse tension (1000 V). Tableau de sélection
Ø du câble Section des conducteurs Section des conducteurs Dimensions Quantité Références p. ex. N(A)YY, N(A)2XY N(A)YCWY
de résine mm
mm2
mm2
mm
g
câble : 10 – 24
jusqu’à 4 x 10
–
A = 190
Dérivation 30°: 10 – 24
jusqu’à 4 x 4
–
B = 60
câble 25 – 33
jusqu’à 4 x 50 / 5 x 25
jusqu’à 3 x 50/50 ou 4 x 25/25 A = 350
Dérivation 20°: 15 – 30
jusqu’à 4 x 35 / 5 x 16
câble : 8 – 22
260
91-B 11
jusqu’à 3 x 35/35 ou 4 x 16/16 B = 98
1600
91-B 12
jusqu’à 4 x 16 / 5 x 6
jusqu’à 3 x 16/16
A = 205
Dérivation 30°: 8 – 22
jusqu’à 4 x 10 / 5 x 4
jusqu’à 3 x 10/10
B = 70
câble : 35 – 51
4 x 70 jusqu’à 4 x 150
–
A = 298
Dérivation 15°: 17 – 33
4 x 10 jusqu’à 4 x 50
–
B = 120
câble : 30 – 55
4 x 95 jusqu’à 4 x 185
3 x 95/95 jusqu’à 3 x 185/185 A = 430
Dérivation 20°: 17 – 40
4 x 10 jusqu’à 4 x 95
jusqu’à 3 x 95/95
câble : 38 – 58
4 x 150 jusqu’à 4 x 240 3 x 150/150 jusqu’à 3 x 185/185 A = 645
Départ parallèle : 16 – 45
4 x 70 jusqu’à 4 x 150
câble 16 – 26
540
91-B 121
2)
2250
91-B 15
3200
91-B 16
3 x 70/70 jusqu’à 3 x 150/150 B = 200
7200
91-B 171 *
jusqu’à 4 x 16 / 5 x 6
–
A = 276
Dérivation 90°: 10 – 24
jusqu’à 4 x 6 / 5 x 4
–
B = 177
câble : 29 – 40
4 x 95 / 5 x 16
jusqu’à 3 x 95 à 95 x 16 ou 4 x 50/25 A = 520
Dérivation 90°: 20 – 30
jusqu’à 4 x 35 / 5 x 16
jusqu’à 3 x 35/35 ou 4 x 16/16
B = 205
câble : 20 – 55
4 x 16 jusqu’à 4 x 150
–
A = 300
Départ parallèle : 20 – 35
4 x 16 jusqu’à 4 x 50
–
B = 135
B = 130
câble : 20 – 60
4 x 16 jusqu’à 4 x 185
–
A = 300
Départ parallèle : 20 – 35
4 x 16 jusqu’à 4 x 50
–
B = 136
câble : 30 – 65
4 x 50 jusqu’à 4 x 240
3 x 35/35 jusqu’à 3 x 240/120
A = 420
Départ parallèle : 20 – 40
4 x 16 jusqu’à 4 x 70
3 x 16/16 jusqu’à 3 x 70/70
B = 146
câble : 30 – 51
4 x 50 jusqu’à 4 x 150
–
A = 290
Départ parallèle : 18 – 33
4 x 16 jusqu’à 4 x 50
–
B = 130
* spéciale pour bornes à visser compactes ;
12
1)
500
91-C 11
3200
91-C 13
2150
91-B 125 *
1)
2250
91-B 126 *
1)
3900
91-B 128 *
1)
1800
91-B 152 *
1)
jonction spéciale pour raccordement domestique ; 2) dérivation spéciale pour l’éclairage public
3M Benelux
1
Type de Résine
Résine Scotchcast N° 1471 N.
Résine polyuréthane de type GNW
et GFW selon DIN 57291 parti­e
2/VDE 0291 partie 2.
91-B 125 ; 91-B 126 ; 91-B 128 ;
91-B 152 ; 91-B 171D
91-B 11 ; 91-B 12 ; 91-B 15
Normes d’essai
Les dérivations répondent aux
conditions­ d’essai selon VDE 0278
partie 623.
Composition du kit
La dérivation comprend les coquilles, les joints, la résine et la notice
d’installation.
Les borniers de dérivation ne sont
pas fournis.
91-B 16 ; 91-B 121
91-C 11 ; 91-C-12 ; 91-C 13
3M Benelux
13
1.3
Boîtes de dérivation 3M™ Scotchcast™
1.3.3 Jonctions réutilisables à base de gel ScotchcastTM Box
Scotchcast box, pour applications extérieures basse tension
TM
Caractéristiques
z Design compact permettant une installation simple et rapide.
z Un système de séparation des phases assure une isolation parfaite de la connexion.
z La jonction réutilisable offre un accès facile à la connexion.
z Les chambres de capture aux extrémités de la jonction permettent à la résine de déborder et
donc de garantir une isolation parfaite.
z Résistance mécanique assurée par le système de fixation interne.
z L’étanchéité est garantie : IP 68
z Idéale pour toutes applications extérieures, très bonne résistance aux UV.
z Système universel : Permet d’effectuer des jonctions en ligne ou des dérivations.
BOX 1
Ø du câble
max 17 mm
14
BOX 2
nombre
de conducteurs
mm2
1
1,5 - 25
2
1,5 - 6
3
1,5 - 2,5
4
-
Ø du câble
max 20
mm
BOX 3
nombre
de conducteurs
mm2
1
6 - 50
2
1,5 - 10
3
1,5 - 10
4
1,5 - 6
Ø du câble
max 30
mm
nombre
de conducteurs
mm2
1
50 - 150
2
10 - 35
3
6 - 25
4
6 - 16
3M Benelux
1.4
1
Jonctions thermorétractables
1.4.1 Jonctions thermorétractables
91-AH xx-S
Utilisation
Les jonctions thermorétractables
3M conviennent pour tous les
câbles synthétiques basse tension à isolation PVC ou PRC. Ces
jonctions peuvent être utilisées
dans des installations intérieures
ou extérieures, tant souterraines
qu’aériennes.
Caractéristiques
z Forme étroite / encombrement
réduit
z Poids réduit
z Montage simple et sûr
z Grand rapport de rétraction
permettant­ de couvrir plusieurs
sections
z Résistance au vieillissement et
aux produits chimiques
z Auto-extinguible
Composition du kit
La jonction contient 4 ou 5 manchons intérieurs et un manchon
externe enduits intérieurement
d’une colle thermoplastique ainsi
que la notice d’installation.
Normes d’essai
Les jonctions thermorétractables
3M répondent aux spécifications
selon VDE 0278 partie 623.
Tableau de sélection
Type de câble Section des conducteurs
Dimensions
Capacité max. Ø intérieur avant rétreint Ø intérieur
après rétreint
GI (mm)
GE (mm)
Références
N(A)YY
5 x 1,5 – 5 x 6
12...≤ 3
27...≤ 8
91-AH 20-5 S
N(A)2YY
5 x 6 – 5 x 16
12...≤ 3
38...≤ 12
91-AH 21-5 S
4 x 6 – 4 x 25
12...≤ 3
38...≤ 12
91-AH 21 S
4 x 16 – 4 x 50
19...≤ 6
55...≤ 15
91-AH 22 S
4 x 25 – 4 x 95
27...≤ 8
65...≤ 15
91-AH 23 S
4 x 35 – 4 x 150
32...≤ 7,5
85...≤ 26
91-AH 24 S
4 x 95 – 4 x 300
48...≤ 15
128...≤ 38
91-AH 25 S
GI = gaine intérieure; GE = gaine extérieure
3M Benelux
15
1.4
Jonctions thermorétractables
1.4.2 Jonctions thermorétractables
à blindage concentrique
91-AHA xx-S
Utilisation
Les jonctions thermorétractables
3M avec blindage concentrique
sont spécialement conçues pour les
câbles synthétiques à 4 conducteurs
avec isolation PVC ou PRC.
Caractéristiques
z Forme étroite / encombrement
réduit
z Poids réduit
z Blindage métallique au moyen
d’une gaine tressée en cuivre et
de ressorts à force constante
z Montage simple et sûr
z Grand rapport de rétraction
permettan­t de couvrir plusieurs
sections
z Résistance au vieillissement et
aux produits chimiques
z Auto-extinguible
Normes d’essai
Les jonctions répondent aux spécifications selon VDE 0278 partie 623.
Composition du kit
La jonction contient 4 manchons
intérieurs et un manchon externe
enduits intérieurement d’une colle
thermoplastique, une gaine tressée
en cuivre, deux ressorts à force constante, un rouleau de bande isolante
ainsi que la notice d’installation.
Tableau de sélection
Type de câble Section des conducteurs
Dimensions
Capacité max. Ø intérieur avant rétreint Ø intérieur
après rétreint
GI (mm)
GE (mm)
Références
4 x 6 – 4 x 16
12...≤ 3
38...≤ 12
91-AHA 21-S
4 x 25 – 4 x 35
19...≤ 6
55...≤ 15
91-AHA 22-S
4 x 50 – 4 x 70
27...≤ 8
65...≤ 22
91-AHA 23-S
4 x 95 – 4 x 150
32...≤ 7,5
85...≤ 26
91-AHA 24-S
4 x 185 – 4 x 240
48...≤ 15
128...≤ 38
91-AHA 25-S
N(A)YCWY GI = gaine intérieure; GE = gaine extérieure
16
3M Benelux
1
1.4.3 Jonctions thermorétractables avec connecteurs à visser
91-AHSC-x
Utilisation
Les jonctions de la série 91AHSC
permettent un raccordement simple, rapide et sûr de tous les câbles
synthétiques courant basse tension à isolation PVC ou PRC. Ces
jonctions peuvent être utilisées
dans des installations intérieures
ou extérieures, tant souterraines
qu’aériennes.
Caractéristiques
z Montage simple et sûr
z 4 jonctions couvrant des sections
allant de 3 x 1,5 mm2 à 4 x 185
mm2
z 2 jonctions couvrant des sections
allant de 5 x 1,5 mm2 à 5 x 35
mm2
z Aucun outil spécial n’est requis
- une clef à 6 pans est fournie
avec le kit.
z Résistance au vieillissement et
aux produits chimiques
z Résistance mécanique élevée.
Normes d’essai
Les jonctions thermorétractables
3M répondent aux spécifications
selon VDE 0278 partie 623.
Composition du kit
La jonction contient 4 ou 5 manchons intérieurs et un manchon
externe enduits intérieurement
d’une colle thermoplastique, les
connecteurs à vis, une clef à six
pans, de l’abrasif et la notice
d’installation.
Exception : les jonctions 91-AHSC-6
et 91-AHSC-6/5 sont livrées avec
des connecteurs à sertir thermorétractables (Butt Connectors de type MH).
Tableau de sélection
Type de câble Section des conducteurs
Références
mm Jonctions avec connecteurs à visser
2
N(A)YY
3 x 1,5 – 4 x 6
91-AHSC-6
N(A)2XY
5 x 1,5 – 5 x 6
91-AHSC-6/5
3 x 6 – 4 x 35
91-AHSC-35 *
5 x 6 – 5 x 35
91-AHSC-35/5 *
3 x 50 – 4 x 95
91-AHSC-95
3 x 120 – 4 x 185
91-AHSC-185
* 35 mm2 uniquement pour conducteur en aluminium : RM/RE/SE
3M Benelux
17
1.4
Jonctions thermorétractables
1.4.4 Jonctions thermorétractables
(flexibles)
91-AHF x/x
Utilisation
Les kits de la série 91-AHF sont
spécialement adaptés à la réparation et au raccordement de câbles
souples.
Caractéristiques
z Grande fiabilité
z Peut être enroulée sur touret
z Forme étroite / encombrement
réduit
z Montage simple et sûr
z Grand rapport de rétraction
permettant­ de couvrir plusieurs
sections
z Résistance au vieillissement, aux
UV et aux produits chimiques
z Etanche au ruissellement
Composition du kit
La jonction contient 4 ou 5 manchons intérieurs et un manchon
externe enduits intérieurement
d’une colle thermoplastique, du
ruban caoutchouc Scotchfil, 1 serviette de nettoyage pour câble, de
l’abrasif et la notice d’installation.
Normes d’essai
Les jonctions thermorétractables flexibles 3M répondent aux
spécifications­ selon DIN 47632
et VDE 0278 partie 623.
Tableau de sélection
Type de câble Section des conducteurs
mm2
H07RN-F
A07RN-F
18
4 x 1,5 – 4 x 10
Longueur max. des connecteurs
mm
Références
40
91-AHF 1,5/10
5 x 1,5 – 5 x 10
40
91-AHF 1,5/10
4 x 16 – 4 x 50
85
91-AHF 16/50
5 x 16 – 4 x 50
85
91-AHF 16/50
4 x 35 – 4 x 95
110
91-AHF 35/95
4 x 95 – 4 x 150
110
91-AHF 95/150
3M Benelux
1.5
1
Jonctions de transition thermorétractables
91-AHT-xx
Utilisation
Pour des applications basse tension,
ces kits conviennent pour tout raccordement entre câbles à isolation
papier et câbles synthétiques.
Caractéristiques
z Forme étroite / encombrement
réduit
z Poids réduit
z Montage simple et sûr
z Grand rapport de rétraction
permettan­t de couvrir plusieurs
sections
z Résistance au vieillissement et
aux produits chimiques
z Auto-extinguible
z Utilisation possible également
avec des connecteurs à sertir
Normes d’essai
Les jonctions de transition répondent
aux spécifications selon VDE 0278
partie 623.
Composition du kit
La jonction contient 2 x 4 manchons intérieurs et 1 manchon
externe enduits intérieurement d’une
colle thermoplastique, 1 capuchon
de répartition, 1 câble de masse,
des ressorts à force constante, des
connecteurs à visser et la notice
d’installation.
Tableau de sélection
Type de câble
Section des conducteurs Références
N(A)KBA, N(A)KLEY,
mm2
16 – 50
91-AHT-50
N(A)YY, N(A)2XY et
50 – 150
91-AHT-150
N(A)YCWY
185 – 240
91-AHT-240
3M Benelux
19
1.6
1
Jonctions rétractables à froid
Série 91-A 6x
Utilisation
Les kits de cette série conviennent
pour tous les câbles synthétiques
basse tension à isolation PVC ou
PRC. Ces jonctions peuvent être
utilisées dans des installations intérieures ou extérieures, tant souterraines qu’aériennes.
Caractéristiques
z Montage simple et sûr
z Aucun outil supplémentaire
(tel que pistolet à air chaud)
n’est nécessaire.
z Forme étroite / encombrement
réduit
z Grand rapport de rétraction
permettant­ de couvrir plusieurs
sections
z Pression de serrage radiale
permanente­
z Résistance au vieillissement et
aux produits chimiques
Normes d’essai
Les jonctions répondent aux spécifications selon VDE 0278 partie 623.
Composition du kit
La jonction comprend du ruban
autosoudable Scotch 23 servant
à l’isolation des connecteurs, un
séparateur de phase, un manchon
rétractable à froid en EPDM comme
gaine de protection extérieure et la
notice d’installation.
Tableau de sélection
Type de câble
3M Benelux
Section des conducteurs
mm2
Références
N(A)YY
4 x 1,5 – 4 x 6
91-A 61-1
N(A)2YY
4 x 10 – 4 x 25
91-A 62-1
20
