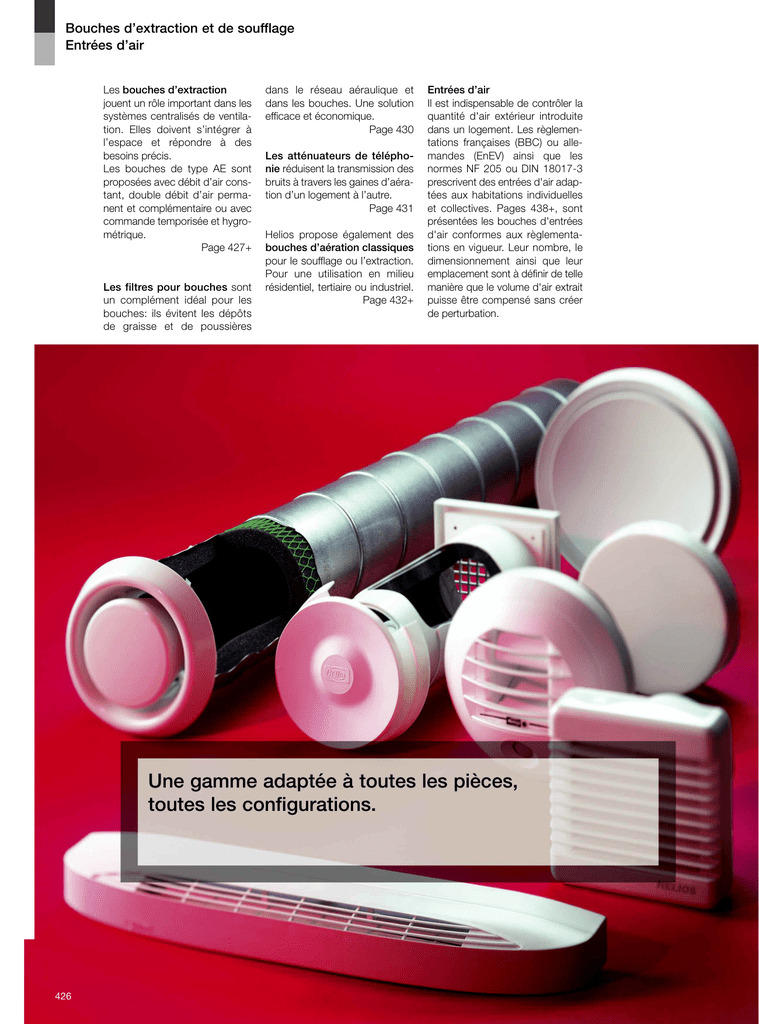

Bouches d’extraction et de soufflage
Entrées d’air
Les bouches d’extraction
jouent un rôle important dans les
systèmes centralisés de ventilation. Elles doivent s’intégrer à
l’espace et répondre à des
besoins précis.
Les bouches de type AE sont
proposées avec débit d’air constant, double débit d’air permanent et complémentaire ou avec
commande temporisée et hygrométrique.
Page 427+
Les filtres pour bouches sont
un complément idéal pour les
bouches: ils évitent les dépôts
de graisse et de poussières
dans le réseau aéraulique et
dans les bouches. Une solution
efficace et économique.
Page 430
Les atténuateurs de téléphonie réduisent la transmission des
bruits à travers les gaines d’aération d’un logement à l’autre.
Page 431
Helios propose également des
bouches d’aération classiques
pour le soufflage ou l’extraction.
Pour une utilisation en milieu
résidentiel, tertiaire ou industriel.
Page 432+
Entrées d’air
Il est indispensable de contrôler la
quantité d'air extérieur introduite
dans un logement. Les règlementations françaises (BBC) ou allemandes (EnEV) ainsi que les
normes NF 205 ou DIN 18017-3
prescrivent des entrées d'air adaptées aux habitations individuelles
et collectives. Pages 438+, sont
présentées les bouches d'entrées
d'air conformes aux règlementations en vigueur. Leur nombre, le
dimensionnement ainsi que leur
emplacement sont à définir de telle
manière que le volume d'air extrait
puisse être compensé sans créer
de perturbation.
Une gamme adaptée à toutes les pièces,
toutes les configurations.
426
Bouches d’extraction AE
Tableau de sélection − Bouches d’extraction
Sélection / Normes
La sélection des bouches d’extraction dépend de leur utilisation en habitat
individuel, collectif ou tertiaire. La réglementation actuelle préconise les
débits suivants:
Habitat individuel et collectif
Nombre de
pièces
principales de
l’habitat
1
2
3
4
5 et plus
Cuisine
m3/h
Salle de bains ou
de douches communes
ou non avec toilettes
m3/h
Autre
salle
d’eau
m3/h
75
90
105
120
135
15
15
30
30
30
15
15
15
15
15
15
15
15
30
30
multiples
m3/h
15
15
15
15
15
Nombre de pièces principales
Débit total minimal
en m3/h
Débit minimal en
cuisine en m3/h
2
3
4
5
6
60
75
90
105
120
135
20
30
45
45
45
45
45
Lorsque l’aération est assurée par un dispositif hygrorégulé, les valeurs
minimales autorisées sont les suivantes:
Nombre de pièces principales
Débit total minimal
en m3/h
10
2
10
3
15
4
20
5
25
6
30
■ Avantages
■ Certification NF (AE 15 et AE 30)
■ Débit d’air constant entre 40 et
160 Pa.
■ Le dimensionnement et l’équilibrage des réseaux aérauliques
sur site n’est plus nécessaire.
■ Design esthétique.
■ Construction compacte aux
formes aérodynamiques pour un
faible niveau sonore.
■ La forme idéale de la bouche
évite les salissures périphériques.
■ Nettoyage simple sans déséquilibrer le réseau.
7
35
1
AE..
Toilettes
unique
m3/h
Des dispositifs individuels de réglage peuvent permettre de réduire les
débits définis dans la limite des valeurs minimales suivantes:
1
■ Utilisation
Les bouches d’extraction avec
autorégulation du débit d’air sont
idéales pour une utilisation avec
un système centralisé de ventilation des habitations et spécialement des salles de bains, WC et
tertiaire.
■ Description
Bouche d’extraction complète
avec manchette, en plastique
blanc, pour montage dans les
conduits DN 125 mm. Joint à
lèvre sur la manchette pour une
étanchéité périphérique renforcée évitant les traces noires.
■ Fonctionnement
Le débit d’air de la bouche
d’extraction est autoréglable
dans une plage de pression entre
40 et 160 Pa.
7
35
Tertiaire
Les débits d’air à obtenir sont définis par les textes suivants:
– Le règlement sanitaire départemental
– Le code du travail
– La loi Evin
■ Livraison
Chaque élément, inclus la
manchette est livré dans un
sachet polyéthylène individuel.
■ Accessoires
■ Module d’isolation acoustique
AESD à emboîter derrière la
bouche (N° Réf. 2059)
■ Filtre pour bouches VFE 70
(N° Réf. 2552)
Dim. en mm
■ Montage
Prévu pour montage mural ou au
plafond. Fixation de la manchette
sur le conduit ou la cloison par
vis, montage de la bouche par
simple emboîtement.
Pour un flux d’air homogène,
prévoir une longueur droite de
300 mm après la bouche.
Débit d’air m3/h
Caractéristiques aérauliques AE..
Caractéristiques acoustiques des bouches de la série AE
Les valeurs suivantes sont importantes pour déterminer le niveau sonore
des bouches d’extraction:
– Puissance acoustique à débit d’air permanent (Lw en dB (A))
– Atténuation entre le réseau aéraulique et le local à extraire (Dn,e en dB (A)).
Références
Type
Puissance acoustique
Lw en dB (A)
100 Pa
130 Pa
160 Pa
N° Réf.
AE 15*
81458
27
31
AE 30*
2030
30
33
AE 45*
2031
33
34
AE 60*
81459
34
35
AE 75*
2033
35
36
AE 90*
2032
35
36
AE 120*
81460
36
37
AE 150*
81461
36
37
1) Bouche équipée d’un module acoustique AESD (accessoire)
Atténuation
Dn,e en dB (A)
sans
avec
AESD
AESD
34
60
36
60
37
56
38
56
39
57
39
57
40
58
40
58
*Débit d’air en m3/h
64 1)
64 1)
631)
631)
64 1)
641)
651)
651)
427
aérauliques
Différence de
pression en Pa
Accessoires
Ces valeurs, indiquées dans les tableaux des types, ont été mesurées
selon la norme E51 701.
L’atténuation acoustique peut être augmentée par l’utilisation d’un module
d’isolation ”AESD” ou ”AESE“ (accessoires). Celui-ci se monte par simple
emboîtement derrière la bouche d’extraction.
Pour diminuer davantage le niveau sonore, il est possible d’utiliser les atténuateurs de téléphonie ETS (accessoire, voir page 431).
Bouches d’extraction
avec débit d’air AE GB et AE GBE
■ Utilisation
double débit d’air (permanent +
complémentaire par cordon) et
autorégulation du débit permanent sont idéales pour une utilisation avec un système centralisé
de ventilation des habitations et
spécialement des cuisines.
AE GB
■ Utilisation
double débit d’air (permanent +
complémentaire) et commande
temporisée du débit maximum
sont idéales pour une utilisation
avec un système centralisé de
ventilation dans les habitations et
le tertiaire.
AE GBE
■ Avantages
■ Certification NF
■ Double débit d’air, permanent et
complémentaire par cordon.
■ Débit d’air constant entre 40 et
160 Pa.
■ Esthétisme de la bouche
formes aérodynamiques pour un
faible niveau sonore.
■ Fonctionnement AE GB
Le débit d’air permanent de la
bouche d’extraction est autoréglable dans une plage de pression
entre 40 et 160 Pa (voir courbes
aérauliques).
En plus du débit permanent autorégulé, cette série de bouches
d’extraction offre la possibilité
d’un débit complémentaire occasionnel par l’intermédiaire d’un
cordon.
■ Description (AE GB, AE GBE)
■ Avantages
complémentaire par commande
électrique.
■ Esthétisme de la bouche
formes aérodynamiques pour
un faible niveau sonore.
■ Fonctionnement AE GBE
Le débit d’air permanent (non
régulé) est augmenté temporairement par une commande
électrique (bouton poussoir à
ouverture ou va et vient lumière).
Après 30 minutes, la bouche
revient au débit initial.
230 V, AC 0,5 / 3 W, IP X1
Dim en mm
■ Montage (AE GB, AE GBE)
Prévu pour montage mural ou au
plafond. Fixation de la manchette
ou de la platine support sur le
conduit ou la cloison par vis,
montage de la bouche par simple
emboîtement.
Débit d’air nominal (m3/h)
■ Accessoires
■ Module d’atténuation acoustique
AE GB: AESD, N° Réf. 2059
AE GBE: AESE, N° Réf. 2058
■ Filtre pour bouche
AE GBE: VFE 90, N° Réf. 2553
Empêche les dépôts de graisse
et de poussière sur les bouches
et dans le système aéraulique.
Différence de
pression en Pa
Puissance acoustique2)
Lw en dB (A)
100 Pa
130 Pa
160 Pa
Références
N° Réf.
Atténuation
Dn,e en dB (A)
sans
avec
AESD
AESD
AE GB 15/30*
2035
27
31
34
60
AE GB 20/75*
2036
27
30
33
57
AE GB 30/90*
2037
31
34
36
56
AE GB 45/105* 81462
32
34
36
56
AE GB 45/120* 2038
33
34
37
56
AE GB 45/135* 81463
33
34
37
56
1) Bouche équipée d’un module acoustique AESD (accessoire)
2) Les valeurs sont données pour le débit d’air permanent
* Débit d’air en m3/h
428
■ Sur demande
− Bouche d’extraction avec filtre
et réglage débit,
Type AE FV 125 N° Réf. 9478
− Bouche d’extraction à piles ou
avec cordon
− Manchettes à griffes
Débit d’air m3/h
Différence de
pression en Pa
Type
■ Conditionnement
Chaque élément, inclus la manchette, est livré dans un sachet
polyéthylène individuel.
Caractéristiques aérauliques AE GBE..
Débit d’air m3/h
Caractéristiques aérauliques AE GB..
Dim. en mm
1)
64
64 1)
64 1)
631)
631)
631)
Lw en dB (A)
100 Pa
130 Pa
160 Pa
Références
Type
N° Réf.
AE GBE 5/30*
AE GBE 15/30*
AE GBE 30/60*
AE GBE 45/120*
AE GBE 45/145*
1)
2)
81464
2044
2047
2048
2045
< 20
30
27
29
29
< 20
33
30
32
32
22
36
33
35
35
Atténuation
Dn,e en dB (A)
sans
avec
AESE
AESE
61
60
57
57
57
Bouche équipée d’un module acoustique AESE (accessoire)
Les valeurs sont données pour le débit d’air permanent
–
64 1)
64 1)
621)
621)
Bouches d’extraction AE B avec capteur de mouvement
AE Hygro avec hygrorégulation
■ Utilisation
capteur de mouvement temporisées et double débit d’air
(permanent et complémentaire).
sont idéales pour une utilisation
avec un système centralisé de
ventilation dans les habitations,
spécialement dans les toilettes.
AE B – Capteur de mouvement
■ Utilisation
Les bouches d’extraction hygroréglables permettent un débit
variable en fonction de l’humidité
relative de l’air.
Elles sont idéales pour une utilisation avec un système centralisé de ventilation des habitations
en reprise d’air modulée dans les
cuisines et salles de bains.
AE Hygro.. – Hygrorégulée
■ Avantages
■ Certification CSTBat
complémentaire avec capteur de
mouvement intégré.
■ Esthétisme de la bouche.
■ Avantages
■ Certification CSTBat
■ Débit d’air variable automatiquement en fonction de l’humidité
relative, entre un seuil min. / max.
■ Esthétisme de la bouche.
■ Description
■ Fonctionnement AE B
Le débit d’air permanent est
augmenté temporairement lors
du déclenchement du capteur de
mouvement. Après 30 minutes,
la bouche revient au débit initial.
Alimentation électrique par trois
batteries (fourniture installateur,
type LR 03, 1,5 V, durée de vie
env. 18 mois).
Dim. en mm
Dim. en mm
■ Livraison et montage
Voir description type AE GB...
■ Description, livraison
Voir description type AE GB...
■ Accessoires
AESE à emboîter derrière la
bouche (N° Réf. 2058).
■ Accessoires
AESE à emboîter derrière la
bouche (N° Réf. 2058).
■ Filtre pour bouches VFE 90
pour montage devant la bouche
(N° Réf. 2553).
Caractéristiques aérauliques AE B
60
■ Fonctionnement AE Hygro
Le débit varie proportionnellement
à l’humidité relative de l’air entre
un seuil minimum et maximum.
Un débit minimum donné pour
un Dp de 80 Pa, en fonction de
l’hygrométrie. Cette série de
bouches ne nécessite pas de
raccordement électrique.
■ Version AE Hygro GBE
Le débit d’air permanent (non
régulé) est augmenté temporairement par une commande
électrique (bouton poussoir à
ouverture ou va et vient lumière).
Après 30 min., la bouche revient
au débit initial.
230 V, AC 0,5 / 3 W, IP X1
■ Sur demande
− Bouche d’extraction à piles ou
avec cordon
− Manchettes à griffes
Plage de régulation AE Hygro ...
10 / 45 m3/h
30
5 / 40 m3/h
40
30
15
20
10
Débit d’air m3/h
Débit d’air m3/h
50
0
80
100
160
140
120
Humidité relative en %
Différence de pression en Pa
Références
Type
N° Réf.
Lw en dB (A)
100 Pa
130 Pa
160 Pa
AE B 15/30*
2055
20
25
Bouche équipée d’un module acoustique AESE (accessoire)
2)
Les valeurs sont données pour le débit d’air minimum
1)
28
Atténuation
Dn,e en dB (A)
sans
avec
AESE
AESE
60
64 1)
Références
Type
N° Réf.
Lw en dB (A)
100 Pa
130 Pa
160 Pa
Atténuation
Dn,e en dB (A)
sans
avec
AESE
AESE
AE Hygro 10/45*
2049
29
32
35
57
611)
AE Hygro GBE 5/40/75 3) * 2053
28
31
34
56
641)
AE Hygro GBE 10/45/120 3) * 2054
29
32
35
56
621)
1) Bouche équipée d’un module acoustique AESE (accessoire) 2) Les valeurs sont données pour le débit
d’air minimum 3) Courbe débit complémentaire voir AE GB.
429
aérauliques
60
Accessoires
40
Bouche d’extraction ABV
Filtres pour bouches VFE
ABV 100
VFE
Dim. en mm
Dim. en mm
■ Bouche d’extraction ABV 100
Utilisation en ventilation centralisée selon DIN 18017-3, pour des
débits d'air variables selon le
type de logement. Prévu pour
l'extraction d'air vicié dans les
pièces borgnes, par ex. salle de
bain ou WC. Tous les terminaux
du réseau doivent être de même
nature et construction. Matière
synthétique de couleur blanche.
ABV Réglage du débit d’air
Dp
Pa
G*
0
1
2 3
5
G*= Débit permanent, 0-5 = Position curseur
■ Fonctionnement
La bouche ABV 100 est commandée par l'interrupteur de
l’éclairage. Le volet interne s'ouvre dès que la pièce est occupée.
Une ventilation minimum permanente est assurée par le taux de
fuite du volet.
Avantages
Economie d’énergie.
Solution économique.
Montage rapide.
Aération toujours optimale.
Temporisation à la fermeture
d’environ 5 minutes.
■ Réglage progressif du débit.
■ Fonctionnement silencieux.
■ Un filtre interchangeable protège
le réseau.
■
■
■
■
■
■
■ Débit d’air
L’angle d’ouverture des lamelles
est réglable progressivement à
l’aide d’un curseur (placé derrière
la façade) dans une plage de 15
à 80°.
L’abaque ci-contre indique le
débit par rapport au réglage et à
la dépression.
V· m3/h
■ Caractéristiques techniques
Commande par interrupteur
standard, de préférence couplé
avec le marche-arrêt de l’éclairage. Tension: ~220/240 V, 3 W.
Isolé, antiparasité, protection
IP 44. Boîtier en matière synthétique haute résistance, blanc.
Un bilame intégré produit un
retard à l’ouverture d’environ 30
secondes et une temporisation à
la fermeture de 5 minutes env. en
fonction du temps d’ouverture.
Type ABV 100
N° Réf. 0452
■ Accessoire
Type ELF/ABV
N° Réf. 6906
Média filtrant de rechange vendu
par lot de 5 pièces.
■ Filtre pour bouches VFE
Solution simple et économique
pour filtrer de l’air gras ou poussièreux. Montage par dessus les
bouches.
■ Utilisation
Vient en recouvrement des orifices d’aération. Evite l’encrassement des bouches et du réseau
aéraulique. Idéal pour une utilisation en cuisines dans les immeubles d’habitation avec système
de ventilation centralisée selon
DIN 18017.
■ Avantages
■ Evite les dépôts de gras et de
poussières sur les bouches d’extraction et d’aération et protège
le réseau aéraulique.
■ Le changement du filtre se fait
sans outil.
■ Le filtre est lavable en machine.
■ Design modern, couleur blanc.
■ Montage simple au moyen de 4
vis.
■ Permet de masquer les zones
encrassées.
■ Entretien des conduits aérauliques réduit.
■ Boîtier
Solide boîtier en acier galvanisé,
blanc, recouvert d’une laque
époxy. La façade se relève à 90°
et cache le filtre et la partie
encrassée.
■ Filtre
En aluminium robuste. Elément
filtrant avec surface libre 324 cm²
et cadre aluminium.
VFE 70, * VFE 90
VFE Pertes de charge filtre propre
Dp
Pa
V· m3/h
■ Montage
Pour montage mural et plafonnier. Fixation simple par 4 vis.
De longues fentes de fixation
facilitent le positionnement à la
verticale. Se monte directement
devant la bouche en place (ø ext.
max.175 mm). La façade peut
être relevée à 90°. Pour retirer le
filtre facilement, prévoir un espace
suffisant entre le haut du boîtier et
le plafond (voir dimensions).
■ Conditionnement
Chaque filtre est livré individuellement avec le set de fixation.
■ Gamme
Type VFE 70
N° Réf. 2552
Pour bouches d’extraction avec
profondeur max. 70 mm, par ex.
bouches AE, MTVA, MTVI, KTVA,
BTV, BTK.
Type VFE 90
N° Réf. 2553
Pour bouches d’extraction avec
profondeur max. 90 mm, par ex.
bouches AE GBE, AE Hygro.
■ Accessoires
Type ELF/VFE
N° Réf. 2554
Filtre de rechange pour type VFE 70
et VFE 90.
Unité de vente = 2 pièces.
430
Atténuateur de téléphonie ETS
ETS
Exemple de montage atténuateur
de téléphonie ETS (vue éclatée)
Coupe horizontale d’un réseau VMC
Solution simple, efficace et
économique pour la réduction de
l’effet de téléphonie dans les
réseaux centralisés de ventilation.
L’atténuateur se monte dans la
gaine, directement derrière la
bouche d’extraction.
■ Avantages
■ Solution optimale pour résoudre
les problèmes de transmission
du bruit par les réseaux aérauliques dans l’habitat.
Bouche
d’extraction
Atténuateur
ETS
Bouche
d’extraction
Bouches d’extraction avec atténuateur ETS
Bouche d’extraction sans atténuateur ETS
Atténuateur
ETS
Conduit
vertical
Coupe verticale d’un réseau VMC
ETS 100
■ Valeurs d’atténuation exceptionnelles conformes au diagramme.
ETS 125
■ Montage par simple emboîtement dans le conduit avant la
bouche.
■ Utilisable avec toutes les bouches
du commerce.
■ Gamme
Type ETS 100
N° Réf. 4521
Pour conduits ø 100 mm
Type ETS 125
N° Réf. 4522
Pour conduits ø 125 mm
■ Valeurs d’atténuation
Pour les effets de téléphonie de
local à local, les valeurs d’atténuation sont à doubler si chaque
bouche est équipée d’un atténuateur ETS.
Bouche
d’extraction
■ Conception
Mousse de polyuréthanne
souple, traitée pour une meilleure
résistance au feu, classement
selon DIN 4102, classe B1,
UL-94-HF 1, MVSS 302.
431
aérauliques
■ Réduction du coût de l’installation par l’utilisation de conduits
standards.
Atténuateur
ETS
Accessoires
■ Pas d’augmentation de la perte
de charge du réseau, la perte de
charge de l’atténuateur est inférieure à celle d’une bouche.
Bouches réglables métalliques MTVA
Pour l’extraction d’air
MTVA
■ Utilisation
Bouches métalliques destinées à
l’extraction d’air dans des locaux
où l’emploi de matériaux incombustibles est nécessaire.
Utilisation pour faibles et hautes
vitesses d’air avec un bas niveau
sonore.
■ Avantages
■ Fabrication de haute qualité, les
formes aérodynamiques contribuent à un faible niveau sonore.
■ Le large rebord et une hauteur
optimale de la bague d’encastrement évitent tout dépôt de salissures périphérique.
■ Montage rapide au mur ou au
plafond sans outillage.
■ Compensation des inégalités des
revêtements muraux, des différences de diamètres ou de profondeur d’encastrement des
conduits trop importants.
■ Les griffes en ressort à lame permettent un montage direct dans
les conduits ou les parois minces
à partir de 20 mm env. sans l’utilisation d’une bague d’encastrement.
■ Description
Construction métallique, finition
soignée par peinture époxy blanc.
Bonne résistance à la corrosion.
L’étanchéité avec l’ouverture est
réalisée par une bande de joint
mousse périphérique pour éviter
les passages d’air parasites et les
traces noires.
■ Conditionnement
Chaque bouche est livrée
dans un sachet polyéthylène
individuel.
MTVA 125
Pa
MTVA 75/80
Réglage du débit
Distance A en mm
MTVA 160
Pa
Pa
■ Accessoires
Pour le montage en conduits
ou cloisons minces, l’emploi
d’une bague d’encastrement
(voir tableau) est nécessaire.
MTVA 100
MTVA 200
Pa
Pa
■ Montage
Réglage des débits d’air en fonction des abaques ci-contre.
La distance en mm ”A” est
donnée à partir du point 0.
La bouche se monte par simple
emboîtement dans la gaine ou la
cloison.
■ Caractéristiques
Les abaques ci-dessus, donnent
un aperçu sur les débits d’air,
pertes de charges et niveaux
sonores des bouches d’extraction en fonction du réglage de la
distance «A» en mm.
Références
Type
Dim. en mm, voir tableau
MTVA 75/80
MTVA 100
MTVA 125
MTVA 160
MTVA 200
8868
8869
8870
8871
8872
øA
73 – 85
95 – 105
120 – 130
150 – 165
195 – 205
øB
108
135
160
195
230
C
15
15
15
15
18
D
58
59
60
58
63
Poids en g
150
190
255
340
450
N° Réf.
Dim. en mm
Type
EBR 75/80
EBR 100
EBR 125
EBR 160
EBR 200
N° Réf.
0952
0953
0954
0955
0956
Pour DN (mm)
75/80
100
125
150/160
200
432
D
Bague d’encastrement
Bouches réglables insonorisées en plastique KTVA
Pour l’extraction d’air
KTVA
■ Utilisation
Bouches en matière synthétique
destinées à l’extraction d’air dans
des locaux sans contraintes particulières de protection incendie.
■ Avantages
■ Montage rapide au mur et au
■ Bonne atténuation acoustique
grâce à l’isolation de l’obturateur.
■ Matière synthétique de haute
qualité, antistatique et pouvant
être utilisée jusqu’à +100 °C.
■ Collerette à large rebord, évite les
traces noires autour des bouches.
revêtements muraux, des différences de diamètres ou de
profondeur d’encastrement des
■ Les griffes en ressort à lame
permettent un montage direct
dans les conduits ou les parois
minces à partir de 20 mm env.
sans l’utilisation d’une bague
d’encastrement.
■ Description
Construction en matière synthétique blanche antichoc.
Design épuré aux formes aérodynamiques. Réglage du débit par
rotation de l’obturateur (voir
diagrammes).
KTVA 125
m3/h
■ Conditionnement
Chaque bouche est livrée dans
un sachet polyéthylène individuel.
KTVA 75/80 Réglage obturateur
KTVA 160
Pa
Pa
■ Montage
Le réglage du débit d’air se fait
par la rotation de l’obturateur, les
abaques ci-contre indiquent les
débits et pressions en fonction
du nombre de tours.
cloison.
m3/h
KTVA 100
Réglage obturateur
m3/h
KTVA 200
Réglage obturateur
Pa
Pa
sonores des bouches d’extraction en fonction du réglage de
l’obturateur.
m3/h
m3/h
KTVA 75/80
KTVA 100
KTVA 125
KTVA 160
KTVA 200
0940
0941
0942
0943
0944
øA
73 – 85
95 – 105
120 – 130
150 – 165
195 – 210
øB
45
70
95
115
172
øC
120
145
160
195
240
N° Réf.
Réglage obturateur
■ Accessoires
Références
Type
Réglage obturateur
Pa
35
35
35
35
35
Poids en g
90
115
150
200
340
Type
EBR 75/80
EBR 100
EBR 125
EBR 160
EBR 200
N° Réf.
0952
0953
0954
0955
0956
pour DN (mm)
75/80
100
125
150/160
200
433
aérauliques
D
Accessoires
Dim. en mm
Bouches réglables métalliques MTVZ
Pour le soufflage
MTVZ
■ Utilisation
Bouches métalliques destinées à
l’introduction d’air dans des
locaux où l’emploi de matériaux
incombustibles est nécessaire.
Utilisation pour faibles et hautes
vitesses d’air avec un bas niveau
sonore.
■ Avantages
■ Disque réglable par rotation,
adapté au diamètre de la bouche
et formant un ensemble esthétique.
■ Montage rapide au mur ou au
d’encastrement.
■ Description
Construction métallique, finition
soignée par peinture époxy blanc.
Bonne résistance à la corrosion.
L’étanchéité avec l’ouverture est
réalisée par une bande de joint
mousse périphérique pour éviter
les passages d’air parasites et les
traces noires.
■ Conditionnement
Chaque bouche est livrée
dans un sachet polyéthylène
individuel.
MTVZ 125
Distance A = mm
Pa
MTVZ 75/80
Réglage du débit
Distance A en mm
Distance A = mm
■ Accessoires
■ Montage
Réglage des débits d’air en fonction des abaques ci-contre.
La distance en mm ”A” est
donnée à partir du point 0.
cloison.
MTVZ 160
Distance A = mm
Pa
Pa
MTVZ 100
Distance A = mm
MTVZ 200
Distance A = mm
Pa
Pa
sonores des bouches d’extraction en fonction du réglage de la
distance «A» en mm.
Références
Type
MTVZ 75/80
MTVZ 100
MTVZ 125
MTVZ 160
MTVZ 200
9603
9604
9605
9606
9607
øA
73 – 85
95 – 105
120 – 130
150 – 165
195 – 210
øB
108
135
160
195
230
26 – 56
26 – 56
26 – 56
26 – 56
26 – 56
N° Réf.
Dim. en mm
C
D
68
70
70
68
73
Poids en g
190
240
300
390
480
Dim en mm, voir tableau
Type
EBR 75/80
EBR 100
EBR 125
EBR 160
EBR 200
N° Réf.
0952
0953
0954
0955
0956
Pour DN (mm)
75/80
100
125
160
200
434
Bouches réglables en plastique KTVZ
Pour le soufflage
KTVZ
■ Utilisation
Bouches en matière synthétique
destinées à l’introduction d’air
dans des locaux sans contraintes
particulières de protection
incendie.
■ Avantages
■ Montage rapide au mur et au
■ Disque réglable par rotation,
adapté au diamètre de la bouche
et formant un ensemble esthétique.
Matière synthétique de haute
qualité, antistatique et pouvant
être utilisée jusqu’à +100 °C.
■ Collerette à large rebord, évite les
traces noires autour des bouches.
d’encastrement.
■ Description
Construction en matière synthétique blanche antichoc.
Design épuré aux formes aérodynamiques. Réglage du débit par
rotation de l’obturateur (voir
diagrammes).
KTVZ 125
Réglage obturateur
Pa
V· (m3/h)
(Photo: Type KTVZ 100-200)
■ Conditionnement
KTVZ 80
Réglage obturateur
KTVZ 160
Réglage obturateur
Pa
Pa
■ Accessoires
■ Montage
par la rotation de l’obturateur, les
abaques ci-contre indiquent les
débits et pressions en fonction
du nombre de tours.
cloison.
V· (m3/h)
KTVZ 100
Réglage obturateur
V· (m3/h)
KTVZ 200
Réglage obturateur
Pa
Pa
sonores des bouches d’extraction en fonction du réglage de
l’obturateur.
V· (m3/h)
V· (m3/h)
Références
Type
KTVZ 80
KTVZ 100
KTVZ 125
KTVZ 160
KTVZ 200
2762
2736
2737
2738
2739
øA
70 – 80
95 – 105
120 – 130
145 – 160
195 – 210
øB
80
138
170
195
235
øC
119
148
180
205
245
D
19,5
17
21
23
22
E
52
47
47
51
56
Poids en g
90
100
260
370
600
N° Réf.
Dim en mm, voir tableau
Type
EBR 75/80
EBR 100
EBR 125
EBR 160
EBR 200
N° Réf.
0952
0953
0954
0955
0956
Pour DN (mm)
75/80
100
125
150/160
200
435
aérauliques
Accessoires
Dim. en mm
Bouches inox MTVI
Bouches de soufflage design DLVZ
MTVI
NOUVE
DLVZ 100
AU!
E
GAMM
E
FRANC
8
Ø 118
Ø 172
Ø 108
52
39
Dim. en mm
Dim. en mm
■ Description / Utilisation
■ Bouche réglable, en inox brossé
Ø 125 mm.
■ Conçue pour l’extraction de l’air
dans les cuisines, salles de bains
et WC ou pour l’insufflation dans
les chambres et pièces de vie.
■
■
■
■
Avantages
Design sobre et contemporain.
Nettoyage facile.
Fabrication de haute qualité, les
■ Bouche de ventilation esthétique
pour l’insufflation d’air.
■ Disponible en Ø 100 mm.
■ Diffusion de l'air sur toute la
façade par un filtre G 2 intégré.
Réglage du débit
Distance A en mm
MTVI 125
Extraction
Distance A = mm
■ Avantages
■ Design contemporain pour une
intégration harmonieuse en tous
lieux
■ Filtration de l'air (filtre G 2 intégré)
■ Fabrication de haute qualité, débit
d'air réglable par diaphragme.
Pa
■ Livraison / conditionnement
■ Chaque bouche est livrée dans
■ Montage / réglage
■ Livré avec une bague d'encastrement et 2 vis inox pour le
montage en gaine ou en cloison
mince.
■ Le réglage du débit d'air se fait
par rotation de l’obturateur (voir
abaques ci-contre). Serrer la vis
de blocage après réglage.
Les abaques ci-contre donnent
un aperçu sur les débits d’air et
pertes de charge de la bouche
en insufflation et extraction en
fonction du réglage de l’obturateur (distance A en mm).
L'abaque ci-dessous donne
un aperçu des débits d’air et
pertes de charge de la bouche
en insufflation, selon le réglage
du diaphragme (repères de 0 à 9
marqués sur le diaphragme).
Type DLVZ 100
N° Réf. 3040
■ Filtres de rechange
1 jeu = 3 filtres G2
ELV-DLVZ 100
N° Réf. 3043
un sachet polyéthylène individuel,
avec un manchon à joint DN 100
et deux vis de fixation avec
chevilles.
MTVI 125 Soufflage
Pa
Distance A = mm
■ Montage
par rotation du diaphragme selon
l'abaque ci-dessous.
emboîtement dans la gaine ou le
manchon mural.
Courbes caractéristiques DLVZ 100
Position diaphragme 0-9
Pa
➒
Type MTVI 125
N° Réf. 72511
➑
➐
➏
➎
➍
➌
➋
➊
0
➊
Sans
diaphragme
m3/h
436
Bouches design DLV
Pour le soufflage et l’extraction
NOUVE
DLV 100-125
AU!
Courbes caractéristiques DLV 100: Extraction sans filtre*
Position „ 0“, façade fermée = 5 mm - Ouverture minimale
Pa
➎ 0 rotation
➍ 1 rotation
➌ 2 rotations
➋ 3 rotations
➊ 4 rotations
➎
➍
➌
➋
➊
3
H
GMLBK
GØH
K
m3/h
*∆pavec filtre = ∆psans filtre + 0,095*V1,54
F
PCI
GK
GML
LBK
Dim. en mm voir tableau ci-contre
Courbes caractéristiques DLV 125: Soufflage sans filtre*
■ Avantages
■ Design contemporain pour une
intégration harmonieuse en tous
lieux.
■ Façade lisse et plate, masquant
la zone d’encrassement.
■ Filtration de l'air (filtre G 2 intégré)
■ Débit d'air réglable par rotation
de la façade.
un sachet polyéthylène individuel,
avec un manchon à joint DN 100
ou 125 et deux vis de fixation
avec chevilles.
■ Montage
par rotation de la façade en fonction des abaques ci-dessous et
ci-contre.
cloison.
Les abaques ci-dessous et cicontre donnent un aperçu des
débits d’air et pertes de charge
des bouches en mode soufflage
et extraction en fonction du
réglage de la façade (nombre de
rotations effectuées).
■ Filtres de rechange
– Pour DLV 100
ELV-DLV 100
N° Réf. 3042
– Pour DLV 125
ELV-DLV 125
N° Réf. 3058
Pa
100
➎
Druckwiderstand in Pa
■ Bouche de ventilation esthétique
pour l’extraction et l’insufflation
d’air.
■ Disponible en Ø 100 et 125 mm.
■ Façade pleine, diffusion de l'air
en périphérie. Filtre G 2 intégré.
➍
10
➌
➋
➊
➎ 0 rotation
➍ 1 rotation
➌ 2 rotations
➋ 3 rotations
➊ 4 rotations
m3/h
1
10
100
Volumenstrom in m³/h
Courbes caractéristiques DLV 125: Extraction sans filtre*
∆pmit
Filter
= ∆pohne Filt
Pa
100
➎
Druckwiderstand in Pa
➍
Courbes caractéristiques DLV 100: Soufflage sans filtre*
Pa
➎ 0 rotation
➍ 1 rotation
➌ 2 rotations
➋ 3 rotations
➊ 4 rotations
➌
➋
➊
10
➎ 0 rotation
➍ 1 rotation
➌ 2 rotations
➋ 3 rotations
➊ 4 rotations
➎
➍
m3/h
1
m3/h
Volumenstrom in m³/h
N° Réf.
Ø
L
Dimensions en mm
H
P
DLV 100
3039
100
135
135
Min 10 - Max. 30
DLV 125
3049
125
176,5
176,5
Min 15 - Max. 30
437
aérauliques
Type
100
Accessoires
➌
➋
➊
10
Bouches d’entrée d’air thermostatiques ZTV
ZTV
ZTV 80
Ouverture en mm
Pa
■ Utilisation
Bouche d’entrée d’air thermostatique innovante, pour un échange
d’air régulé. Elle permet de réaliser des économies d’énergie sur
les installations centralisées de
ventilation.
Utilisation dans de multiples
configurations pour le contrôle
thermostatique de l’entrée d’air.
Particulièrement adaptée à la
ventilation statique (thermique) et
dynamique en tant qu’entrée
d’air de VMC.
■ Montage
Les ZTV peuvent être installées
facilement dans les aérations. Le
montage en conduits se fait par
simple emboîtement, l’étanchéité
est réalisée par un joint périphérique en mousse (inclus dans la
livraison). Les trous prévus dans
la collerette permettent également
une fixation par vis (fournies).
■ Avantages
■ Régulation automatique de l’air
introduit.
■ Pas de frais de fonctionnement ni
d’entretien.
■ Réglage du débit d’air par
rotation du diffuseur.
■ Bonne atténuation acoustique
par l’isolant intégré dans le
diffuseur.
■ Présentation esthétique et
fonctionnelle
■ Collerette à large rebord, évite
les traces noires autour des
bouches.
■ Montage simple et rapide.
■ Fonctionnement
La cartouche thermostatique
réagit de manière autonome
dans une plage de – 6 °C à +20
°C. Conformément aux directives
de la norme DIN, le débit d'air
varie de 0 à 30 m3/h à l'intérieur
de cette plage (voir diagramme
de droite). La bouche est réglée
d'usine pour fermer l'entrée d'air
extérieur à environ – 4 °C. Un clip
de 4 mm d'épaisseur assure un
passage d'air minimum.
Une adaptation manuelle du
débit d'air régulé thermostatiquement reste possible en ajustant le diffuseur. Une rotation
d'un tour donne une ouverture
de 4 mm (voir les courbes en
bleu sur le diagramme de droite).
■ Description
Bouche d’entrée d’air en matière
synthétique antichoc blanche et
au design épuré et discret.
Isolation anticondensation et antibruit du diffuseur.
■ Nombre d’entrées d’air
Le nombre d’entrées d’air est
déterminé selon la norme DIN
1946, T.6 en fonction de la taille du
logement et de la puissance du
vent (voir tableau à droite).
ZTV 100
Ouverture en mm
Temp.
extérieur
en °C
Fonctionnement
été
Fonctionnement
hiver
Nombre d’entrées d’air en ventilation mécanique contrôlée
Taille logement m2
Chambre d’hôtel
Studio
25 m2
25 m2
2
3
4
120 m2
4
Pavillon jusqu’à
* selon DIN 1946, T.6 - 10
0078
0073
0074
ø A = conduit DN
80
100
160
øB
77
95
156
øC
147
147
207
D
77
77
77
E
49
49
50
230
240
370
Dim. en mm
438
2
2
3
5
3
ZTV 160
Ventilateurs
Nombre/unité
1
1
3–4
4
5
** avec kitchenette ventilée
ZTV 100
Poids env. g
Nombre ZLA / ZLE
Air soufflé (4 Pa)*
Air repris (8 Pa)*
2
–
2 (3) **
–
Logement I
50 m2
II > 50, < 80 m2
III
> 80 m2
ZTV 80
N° Réf.
Ouverture en mm
Variation
automatique
du passage d’air
en fonction deder
la AutemAutomatische
Spaltveränderung
in Abhängigkeit
pérature
extérieur.––––––Absperrung
Fermeture deohne
la bouche
(sans le clip).
ßentemperatur.
Distanzring.
Références
Type
ZTV 160
Pa
Pa
Entrées d’air thermostatiques ZLA
ZLA
ZLA 80
Média filtrant facile
à remplacer
Isolation acoustique
pour l’atténuation des
bruits extérieurs
Diagramme aéraulique
Grille extérieure à façade
démontable
avec filtre
Isolation anti-condensation
sans filtre
Bouche d’aération
thermostatique
ZLA 100
Collerette à large rebord,
évite les traces noires
autour des bouches
Tube télescopique
200 – 500 mm
avec filtre
sans filtre
■ Caractéristiques – Utilisation
Entrée d’air à usages multiples.
La bouche thermostatique
permet de réaliser des économies d’énergie sur les installations centralisées de ventilation.
Le débit d’air extérieur est régulé
par une cartouche thermostatique, au fonctionnement simple
et autonome. L’air neuf est filtré
(classe G3), le bruit extérieur est
atténué et le flux réparti de
manière optimale dans le local.
■ Avantages
■ Régulation automatique de l’air
introduit.
■ Pas de frais de fonctionnement ni
d’entretien.
■ Réglage du débit d’air par rotation du diffuseur.
■ Tube télescopique en plastique,
ajustable de 200 à 500 mm, pour
traversée murale.
■ Atténuation acoustique élevée
par isolation interne.
■ Remplacement aisé du filtre.
■ Pas de raccordement électrique.
■ Fonctionnement
La cartouche thermostatique
réagit de manière autonome dans
une plage de – 6 °C à +20 °C.
Conformément aux directives de
la norme DIN, le débit d'air varie
de 0 à 30 m3/h à l'intérieur de
cette plage (voir diagramme de
droite). La bouche est réglée
d'usine pour fermer l'entrée d'air
extérieur à environ – 4 °C. Un clip
de 4 mm d'épaisseur assure un
passage d'air minimum.
Une adaptation manuelle du
débit d'air régulé thermostatiquement reste possible en ajustant le diffuseur.
Une rotation d'un tour donne une
ouverture de 4 mm (voir les courbes en bleu sur le diagramme de
droite).
ZLA 160
Débit en
m3/h
avec filtre
sans filtre
Temp.
extérieur
en °C
Les caractéristiques de débit et
de pression varient en fonction
de l’ouverture du passage d’air
de la bouche. Les abaques cidessus précisent ces valeurs.
■ Accessoires
■ Montage
Montage dans des ouvertures de
murs ou de plafonds.
Introduire le tube télescopique
dans le passage depuis l’extérieur
et visser la grille. Reboucher et
monter la bouche de l’intérieur.
Variation automatique
du passage
en
Automatische
Spaltveränderung
in d’air
Abhängigkeit
fonction
de la température extérieure.
der
Außentemperatur.
Fermeture deohne
la bouche
(sans le clip).
– – – Absperrung
Distanzring.
Filtre de rechange classe G 3
■ Nota
Type ELFZ 80
N° Réf. 0339
Type ELFZ 100
N° Réf. 0340
Type ELFZ 160
N° Réf. 0341
déterminé par la norme DIN 1946
T.6 (voir tableau page gauche).
Références
ZLA 100
ZLA 160
0214
0215
0216
Débit d’air max. avec filtre m3/h
25
35
100
Tube DN (mm)
80
100
160
Passage mural ø mm
96
115
175
147
147
207
B mm
49
49
50
C mm
260 – 500
260 – 500
260 – 500
D mm
107
140
190
E mm
3
15
24
0,7
0,8
1,6
ø A mm
Poids env. kg
Atténuation Rw 30 à 35 dB (dépend de l’implantation et de l’épaisseur du mur; équivalent à un double vitrage selon VDI 2719 classe 2 ou 3).
439
aérauliques
ZLA 80
N° Réf.
Accessoires
Type
Entrée d’air réglable ZLE
ZLE
avec filtre
sans filtre
Tube DN 100
Passage mural ø 110 mm
■ Caractéristiques – Utilisation
Entrée d’air à réglage manuel et
usages multiples.
Le réglage du débit d’air s’effectue par un mécanisme à 4 crans
commandé par cordon. L’air neuf
est filtré (classe G3), le bruit extérieur est atténué et le flux réparti
de manière optimale dans le
local.
■ Description
L’entrée d’air ZLE est livrée
complète avec:
■ Bouche
Design esthétique et discret,
matière synthétique teinte blanc.
Cordon intégré pour 3 étages de
débit. Isolation anticondensation
sur la face interne du diffuseur.
■ Avantages
■ Le dosage de l’entrée d’air évite
les courants d’air froids.
■ Le débit d’air est directement
adapté aux besoins par la variation de l’ouverture de la bouche.
■ Utilisation simple par cordon.
■ Pas de raccordement électrique.
■ Collerette à large rebord, évite
les traces noires autour des
bouches.
■ Tube télescopique en plastique,
ajustable de 255 à 400 mm, pour
traversée murale.
■ Atténuation acoustique élevée
par isolation interne.
■ Remplacement aisé du filtre.
■ Traversée de mur télescopique
Deux tubes télescopiques en
matière plastique à haute résistance.
■ Montage
Montage simple en traversée de
murs. Introduire le tube télescopique dans le passage depuis
l’extérieur, ajuster à la largeur puis
reboucher. Monter la grille extérieure par clips ou vis. Monter la
bouche depuis l’intérieur. En
plaçant la bouche d’entrée d’air
près d’un radiateur, l’air froid sera
préchauffé en hiver.
Penser à l’accessibilité pour le
remplacement du filtre.
■ Remplacement du filtre
Facile et sans outillage, par
extraction de la bouche coté intérieur.
440
■ Silencieux
Pour l’isolation acoustique des
bruits extérieurs.
■ Filtre
Pour un air propre et sans poussières (classe G 3), interchangeable.
■ Grille extérieure
Pare-pluie à ailettes fixes, matière
synthétique résistante aux UV.
teinte blanc.
Les caractéristiques de débit et
de pression varient en fonction
de l’ouverture du passage d’air
de la bouche. Les abaques cidessus précisent ces valeurs.
Atténuation: R w : 30 – 35 dB
(dépend de l’implantation et de
l’épaisseur du mur; équivalent à
un double vitrage selon VDI 2719
classe 2 ou 3).
Type ZLE 100
Best.-Nr. 0079
■ Accessoires
Filtre de rechange classe G 3
Type ELF/ZLE 100 N° Réf. 0338
■ Nombre d’entrées d’air
déterminé selon la norme DIN
1946, T.6 en fonction de la taille
du logement et de la puissance
du vent (voir tableau ci-dessous).
Nombre d’entrées d’air en ventilation mécanique contrôlée
Taille logement m2
Chambre d’hôtel
Studio
25 m2
25 m2
Nombre ZLA / ZLE
Air soufflé (4 Pa)*
Air repris (8 Pa)*
2
–
2 (3) **
–
Logement I
50 m2
II > 50, < 80 m2
III
> 80 m2
2
3
4
120 m2
4
Pavillon jusqu’à
* selon DIN 1946, T.6 - 10
Ventilateurs
Nombre/unité
1
1
3–4
4
5
2
2
3
5
3
** avec kitchenette ventilée
Entrées d’air autoréglables ALEF
ALEF..
ALEF.. Hygro – Entrées d’air hygrorégulées
Dim. en mm
Dim. en mm
.
V ALEF..
m3/h
ALEF.. 45
■ Utilisation
Les entrées d’air sont autoréglables en fonction de la variation de
pression. Elles se placent en
partie haute des menuiseries,
dans les chambres et séjours.
Montage simple, également
adapté à la rénovation.
ALEF.. 30
Dp Pa
■ Description
La fourniture comprend une grille
intérieure autoréglable, un socle à
visser et un capuchon de façade
avec grille anti-insectes. Toutes
les pièces sont en matière synthétique antichoc teinte blanc. Les
modèles ALEFS possèdent en
plus une rallonge acoustique
pour une insonorisation renforcée.
■ Montage
En applique sur menuiseries en
bois, plastique ou aluminium.
Entaille réalisée par fraisage ou
perçage centré sur le socle.
Fixation du capuchon extérieur et
socle intérieur par vis, la grille
intérieure est clipsée.
Exemple de montage ALEF..
en menuiserie aluminium
■ Fonctionnement
La dépression créée par l’extraction de l’air des cuisines, salles de
bain et WC est compensée par
une entrée d’air à débit constant
(voir diagramme) dans les chambres et séjours.
Extérieur
Intérieur
Entrées d’air pour montage en menuiserie
Entrées d’air autoréglables
hygrorégulées ALEF.. Hygro,
pour montage en menuiserie.
■ Utilisation
Les entrées d’air sont autoréglables en fonction de l’hygrométrie
ambiante. Elles se placent en
partie haute des menuiseries
Complément idéal des bouches
d’extraction hygrorégulées.
Montage simple, également
adapté à la rénovation.
■ Description
La fourniture comprend une grille
intérieure autoréglable, un socle à
visser et un capuchon de façade
avec grille anti-insectes. Toutes
les pièces sont en matière synthétique antichoc teinte blanc. Les
modèles ALEFS Hygro possèdent en plus une rallonge acoustique pour une insonorisation
renforcée.
N° Réf.
Débit nominal m³/h
.
V ALEF.. Hygro
m3/h
Diagramme
aéraulique
Humidité relative en %
■ Montage
En applique sur menuiseries en
bois, plastique ou aluminium.
Entaille réalisée par fraisage ou
perçage centré sur le socle.
Fixation du capuchon extérieur et
socle intérieur par vis, la grille
intérieure est clipsée.
Dimensions pour perçage
et fixation en mm
■ Fonctionnement
La dépression créée par l’extraction de l’air des cuisines,salles de
bain et WC est compensée par
une entrée d’air à débit constant,
variable en fonction de l’humidité
relative de l’air (voir diagramme)
Références
Entrées d’air pour montage en menuiserie
ALEF Hygro – Hygrorégulée avec
autorégulation / limitation du débit d’air
ALEF
ALEFS
Avec autorégulation / limitation du débit d’air Idem ALEF, mais insonorisée
Type
ALEFS Hygro
avec insonorisation renforcée
Type
ALEFS Hygro
Idem ALEF Hygro, mais insonorisée
ALEF 6/45 Hygro
ALEFS 6/45 Hygro
N° Réf.
2056
2057
45
Débit nominal m³/h
6/45
6/45
37
39
200
220
ALEF 30
ALEF 45
ALEFS 30
ALEFS 45
2100
2101
2102
2103
30
45
30
Atténuation
Dne, dB (A)
39
37
41
39
Atténuation
Dne, dB (A)
Poids env. g
190
190
210
210
Poids env. g
441
aérauliques
Entrées d’air autoréglables ALEF..
pour montage en menuiseries.
Références
ALEF Hygro
ALEFS
avec insonorisation renforcée
Accessoires
ALEF
Bouches de soufflage chauffantes ECO
Chauffage par ventilation pour maisons passives
Le chauffage par ventilation
Dans une maison passive, le
chauffage est passif : la maison
se chauffe essentiellement
toute seule par les apports
internes de chaleur, le besoin
en chauffage complémentaire
est minimal.
Cela est rendu possible par une
isolation de qualité ainsi qu’un
système de récupération de
chaleur performant assuré par
une VMC double flux. Ainsi, la
chaleur demeure dans la
maison même si l’air est renouvelé en permanence. Elle n’a
plus besoin d’être fournie de
manière active.
GAMME
FRANCE
La récupération de chaleur
sur l’air vicié est indispensable aux maisons passives.
Elle réduit considérablement les
pertes de chaleur causées par
la ventilation, dans la mesure où
un échangeur permet de transmettre jusqu’à 90 % de la
chaleur de l’air vicié à l’air neuf,
lui assurant une température
proche de celle des pièces de
vie.
Les bouches de soufflage
chauffantes ECO permettent de
réchauffer l’air neuf jusqu’à la
température ambiante désirée.
Helios lance en partenariat avec
RCL Climecon une nouvelle
génération de bouches de soufflage chauffantes avec résistance PTC intégrée destinées à
assurer le chauffage par ventilation des maisons passives.
Couplées à une VMC double
flux haut rendement, elles
permettent une régulation
précise de la température pièce
par pièce pour un confort de vie
optimal.
Chauffage par ventilation
pour maisons passives.
442
GAMME
FRANCE
Avec plus de 12 000 unités
de logements construites en
Europe, le standard passif est
progressivement devenu le standard constructif de haute efficacité énergétique le plus répandu.
Ce concept offre la garantie d’un
grand confort d’habitation, même
avec un prix de l’énergie élevé.
■ Maison passive,
chauffage passif.
■ Un bâtiment passif est une construction (ou rénovation) où les
déperditions de chaleur ont été
réduites à un minima qui permet
de se passer de système de
chauffage conventionnel tel
qu’une chaudière avec son
réseau de plancher chauffant ou
de radiateurs. Pour autant, une
construction passive n’est généralement pas sans chauffage.
■ Le passif vise à limiter le recours
au chauffage sur une période
inférieure à 15 jours par an avec
des appareillages de faible puissance.
■ Le besoin de chauffage maximal
est fixé à 15 kWh/m² par an et les
exigences du référentiel passif
sont toutes basées sur le fait que
l’objectif est de chauffer via le
réseau de ventilation.
■ En effet, les constructions passives sont conçues et réalisées de
manière à ce que le besoin en
chaleur, autre que celui déjà
fourni par les habitants, les activités humaines et les appareils
électroménagers, puisse être
apporté par le fonctionnement
de la ventilation.
Utiliser le réseau de distribution
d’air pour assurer la distribution
de chaleur dans le bâtiment c’est
la garantie :
■ d’un air sain toute l’année dans
toutes les pièces,
■ d’un air neuf à température
ambiante,
■ d’un confort d’habitation élevé,
■ d’une bonne protection du bâti,
■ de coûts d’investissements
réduits puisqu’il n’est pas nécessaire de prévoir un réseau spécifique à la distribution de chaleur,
■ d’économies sur la facture de
chauffage, même si le prix de
l’énergie augmente,
■ d’un bilan écologique favorable.
Helios lance en partenariat avec
RCL Climecon une nouvelle
génération de bouches de soufflage chauffantes avec résistance
PTC intégrée destinées à assurer
le chauffage par ventilation des
maisons passives.
Couplées à une VMC double flux
haut rendement, elles permettent
une régulation précise de la
température pièce par pièce
pour un confort de vie optimal.
La bouche terminale chauffante ECO est la solution optimale pour le chauffage des
maisons passives car:
■ Elle permet de réguler la température pièce par pièce.
■ Elle évite le phénomène de
surchauffe dû aux apports solaires, notamment dans les pièces
orientées au sud.
■ Elle permet de répondre rapidement aux variations de charge.
■ Elle apporte la fiabilité d'un
système décentralisé.
■ Il n’y a aucune perte de chaleur
par les conduits, la puissance de
chauffe est entièrement et directement délivrée dans la pièce de
vie.
Bouches de soufflage chauffantes ECO
Chauffage par ventilation pour maisons passives
■ Fonctionnement
■ Dans le meilleur des cas, les
besoins en énergie pour chauffer
une maison passive ne dépassent pas 20 à 30 kW/h par m2
brut soit 10 à 20 W / m2 pour les
pièces habitables. La température de soufflage atteint 40 à 50
°C pour un débit d'air hygiénique de 30 m3/h, ce qui est
équivalent à un radiateur de 250300 W par pièce et suffisant pour
maintenir une température de
20 °C, même dans les régions
froides.
■ Régulation
■ Un thermostat d'ambiance ECO
CONTROL assure une régulation
électronique PI de la bouche de
soufflage chauffante pour un plus
La puissance de chauffage sera
d'autant plus importante que
l'écart entre la température
ambiante et la température de
consigne est grand. A l'inverse,
lorsque la température ambiante
est proche de la température de
consigne, la puissance sera
faible pour éviter une surchauffe
de la pièce.
■ Le graphique ci-dessous montre
l'évolution de la température de
soufflage d'une pièce orientée au
sud, pendant une journée hivernale type.
La nuit, sans apport solaire par
exemple, la bouche de soufflage
chauffante ECO apporte la
chaleur nécessaire pour maintenir une température ambiante de
20 °C.
La journée, les apports solaires
ou ceux liés à l'activité humaine,
sont plus importants et la température de soufflage, qui est définie par le rendement du groupe
VMC double flux, pourra descendre en dessous de la température ambiante pour éviter une
surchauffe de la pièce.
■ Le thermostat ECO CONTROL
ne comporte aucun élément de
puissance, ce qui permet une
plus grande précision de mesure
de la température ambiante. Il
réagit rapidement et précisément
aux variations de température
pour un plus grand confort.
Un thermostat peut commander
jusqu'à 3 bouches de soufflages
chauffantes dans une pièce.
ECO CONTROL
ECO CONTROL
N° Réf. 75512
Thermostat d’ambiance pour
régulation PI.
Raccordement max. 3 bouches.
Alimentation
24 Vac (20-26 Vac)
Précision
env. ± 0,5 °C
(modifiable en ± 1°C)
Connections
1,5 mm2
Protection
IP 20 montage en applique
Réglages usines Consigne moyenne 21 °C
Modifiable de 18 à 24 °C
Apport thermique
■ Nota
Température air soufflé
Température ambiante
La puissance de chauffage diminue
Chauffage à l’arrêt
La puissance de chauffage augmente
■ Nota
Voir brochure «ECO, bouches de
soufflage chauffantes pour
maisons pour maisons passives»
N° Réf. 82 529.497
443
aérauliques
Temps
Accessoires
Selon NF DIN EN 1946, on se
base sur un volume de renouvellement d’air de 30 m3 par
heure et par personne. Avec 30
m² par personne, la quantité d’air
neuf sera d’environ 1m3/(m²h).
Dans la mesure où la température maximale de la batterie de
chauffage doit être limitée à 50
°C, cela induit une charge de
chaleur maximale de 10 W / m².
A ce niveau, on peut sans risque
chauffer par l’air.
GAMME
FRANCE
Bouches de soufflage chauffantes ECO 1, ECO 2
Avec résistance PTC intégrée
ECO 1
ECO 2
Dim. en mm
Dim. en mm
158,5
177
40,75
Bouche de soufflage chauffante
murale apparente, avec résistance
PTC
intégrée
pour
maisons passives.
Dpt
Pa
Rangées horizontales ouvertes
■ Avantages
■ Fabrication de haute qualité en
tôle acier galvanisé avec façade
revêtue de peinture époxy, RAL
9016 (autre teinte sur demande).
■ Montage simple.
■ Faible température de soufflage,
max. 50 °C.
■ Construction
■ Corps en tôle acier galvanisé
avec piquage circulaire DN 125
mm pour raccordement sur
conduit normalisé. Grillage de
protection de la résistance PTC
en acier galvanisé.
■ Façade perforée en tôle acier
galvanisé, peinture époxy RAL
9016, débit d'air ajustable par
bandes magnétiques.
V· (m3/h)
L0,2
(m)
V· (m3/h)
Alimentation
230 V, 50 Hz
Protection
10 A
Puissance chauffage max. 400 W
Température soufflage max. 50 °C
Température de surface max. 80 °C
Dpt
Pa
Rangées horizontales ouvertes
■ Avantages
■ Montage simple.
max. 50 °C.
Portée du jet, ouverture max.
■ Chauffage
■ Par éléments chauffants PTC
(Positive Temperature Coefficient)
autorégulés à faible température
de surface.
■ Régulation
■ Par thermostat électronique PI
alimenté en 24 V AC par la
bouche soufflante ECO.
murale apparente, avec résistance
PTC
intégrée
pour
maisons passives.
■ Construction
V· (m3/h)
L0,2
(m)
V· (m3/h)
■ Chauffage
de surface.
Portée du jet L0,2
■ N° Réf. bouche ECO 1
– Avec thermostat d’ambiance
ECO 1T
N° Réf. 72457
– Sans thermostat d’ambiance
ECO 1
N° Réf. 72461
Puissance acoustique Loct*
■ Régulation
Alimentation
230 V, 50 Hz
Protection
10 A
Portée du jet L0,2
ECO 2T
N° Réf. 72458
ECO 2
N° Réf. 72462
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
ECO 1
K, dB
0
-4
-1
2
0
-4
-17
-11
ECO 2
K, dB
-10
-7
-3
1
1
-6
-15
-11
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
ECO 1
DL, dB
21
14
9
4
2
4
5
6
ECO 2
DL, dB
21
14
9
3
2
4
4
5
Atténuation
Atténuation
* Puissance sonore par bande d’octave Lwoct = Lpa + K.
444
GAMME
FRANCE
Bouches de soufflage chauffantes ECO 3, ECO 4
Avec résistance PTC intégrée
ECO 3
ECO 4
Dim. en mm
Dim. en mm
ø 135
ø 125
39
56
500
Dpt
Pa
Rangées verticales ouvertes
■ Avantages
■ Montage simple.
max. 50 °C.
■ Construction
V· (m3/h)
L0,2
(m)
murale à encastrer, avec résistance
PTC
intégrée
pour
maisons passives.
■ Construction
■ Chauffage
de surface.
■ Chauffage
de surface.
■ Régulation
■ Régulation
Alimentation
230 V, 50 Hz
Protection
10 A
ECO 3T
N° Réf. 72459
ECO 3
N° Réf. 72463
Rangées verticales ouvertes
■ Avantages
■ Montage simple.
max. 50 °C.
V· (m3/h)
Dpt
Pa
Alimentation
230 V, 50 Hz
Protection
10 A
V· (m3/h)
L0,2
(m)
V· (m3/h)
Portée du jet L0,2
ECO 4T
N° Réf. 72460
ECO 4
N° Réf. 72464
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
ECO 3
K, dB
-1
-4
-1
1
0
-4
-13
-16
ECO 4
K, dB
-8
-6
-5
-1
0
-5
-10
-11
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
Type
f, Hz
63
125
250
500
1k
2k
4k
8k
ECO 3
DL, dB
20
14
9
5
2
4
6
7
ECO 4
DL, dB
20
14
8
2
1
4
4
5
Atténuation
Atténuation
445
aérauliques
plafonnière apparente, avec
résistance PTC intégrée pour
maisons passives.
Accessoires
ø 255

Catalogue général 2.0_Helios Ventilateurs_France

Transcription

Documents pareils

Tolva 5 bocas frances

Baignoire POLO

info-produit - Hitachi Power Tools

Bon de commande n° BC000184

CANULE POUR BOCK A LAVEMENT

Décors - Decorating

Les soins - Catalogue médical en ligne

LuNette SueDoiSe FaSt

PDF
