06 - 86

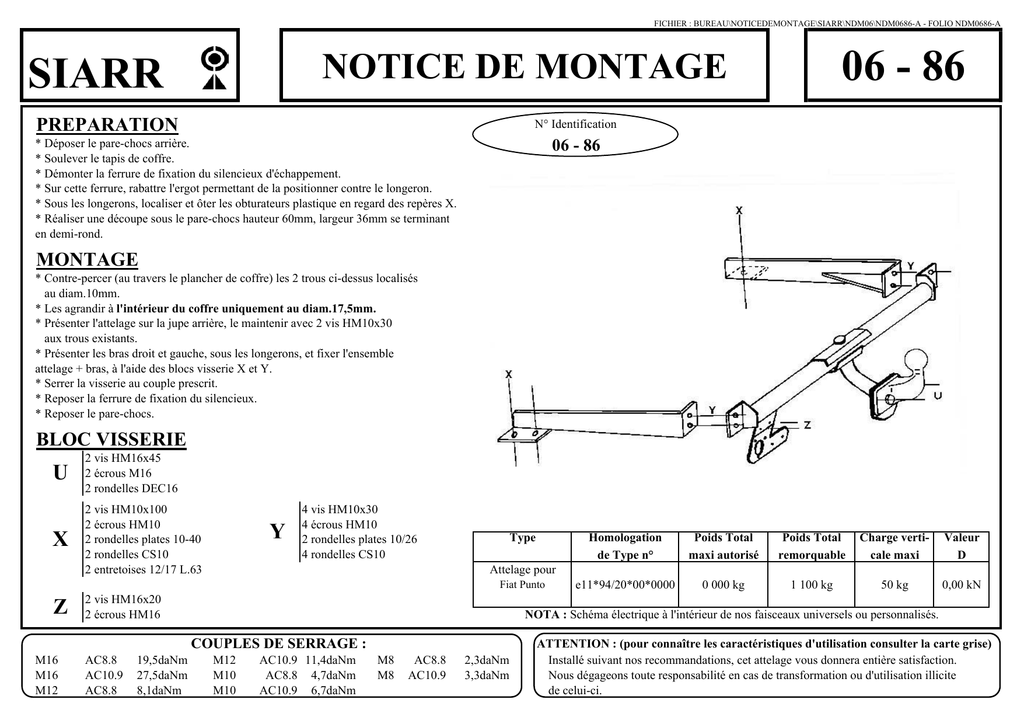

NOTICE DE MONTAGE
SIARR
PREPARATION
N° Identification
06 - 86
* Déposer le pare-chocs arrière.
* Soulever le tapis de coffre.
* Démonter la ferrure de fixation du silencieux d'échappement.
* Sur cette ferrure, rabattre l'ergot permettant de la positionner contre le longeron.
* Sous les longerons, localiser et ôter les obturateurs plastique en regard des repères X.
* Réaliser une découpe sous le pare-chocs hauteur 60mm, largeur 36mm se terminant
en demi-rond.
MONTAGE
* Contre-percer (au travers le plancher de coffre) les 2 trous ci-dessus localisés
au diam.10mm.
* Les agrandir à l'intérieur du coffre uniquement au diam.17,5mm.
* Présenter l'attelage sur la jupe arrière, le maintenir avec 2 vis HM10x30
aux trous existants.
* Présenter les bras droit et gauche, sous les longerons, et fixer l'ensemble
attelage + bras, à l'aide des blocs visserie X et Y.
* Serrer la visserie au couple prescrit.
* Reposer la ferrure de fixation du silencieux.
* Reposer le pare-chocs.
BLOC VISSERIE
U
2 vis HM16x45
2 écrous M16
2 rondelles DEC16
X
2 vis HM10x100
2 écrous HM10
2 rondelles plates 10-40
2 rondelles CS10
2 entretoises 12/17 L.63
Y
4 vis HM10x30
4 écrous HM10
2 rondelles plates 10/26
4 rondelles CS10
Type
2 vis HM16x20
2 écrous HM16
AC8.8
AC10.9
AC8.8
19,5daNm
27,5daNm
8,1daNm
Poids Total
remorquable
Charge verticale maxi
Valeur
D
e11*94/20*00*0000
0 000 kg
1 100 kg
50 kg
0,00 kN
NOTA : Schéma électrique à l'intérieur de nos faisceaux universels ou personnalisés.
COUPLES DE SERRAGE :
M16
M16
M12
Poids Total
maxi autorisé
Attelage pour
Fiat Punto
Z
Homologation
de Type n°
M12
M10
M10
AC10.9 11,4daNm
AC8.8 4,7daNm
AC10.9 6,7daNm
M8
M8
AC8.8
AC10.9
2,3daNm
3,3daNm
ATTENTION : (pour connaître les caractéristiques d'utilisation consulter la carte grise)
Installé suivant nos recommandations, cet attelage vous donnera entière satisfaction.
Nous dégageons toute responsabilité en cas de transformation ou d'utilisation illicite
de celui-ci.
