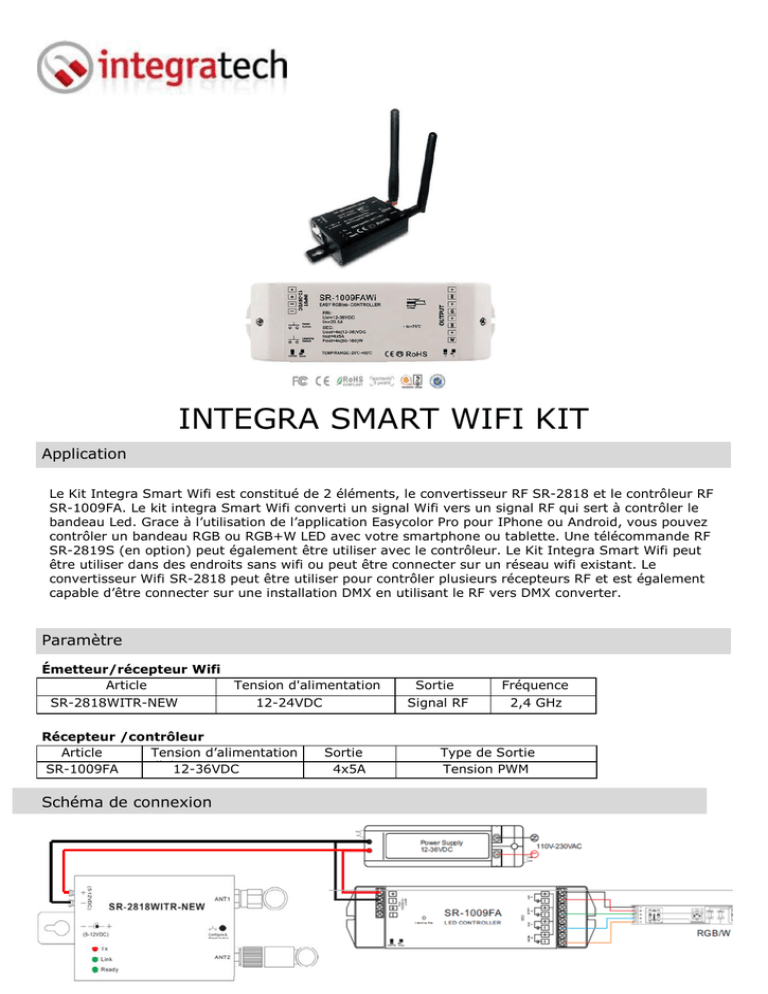

INTEGRA SMART WIFI KIT
Application
Le Kit Integra Smart Wifi est constitué de 2 éléments, le convertisseur RF SR-2818 et le contrôleur RF
SR-1009FA. Le kit integra Smart Wifi converti un signal Wifi vers un signal RF qui sert à contrôler le
bandeau Led. Grace à l’utilisation de l’application Easycolor Pro pour IPhone ou Android, vous pouvez
contrôler un bandeau RGB ou RGB+W LED avec votre smartphone ou tablette. Une télécommande RF
SR-2819S (en option) peut également être utiliser avec le contrôleur. Le Kit Integra Smart Wifi peut
être utiliser dans des endroits sans wifi ou peut être connecter sur un réseau wifi existant. Le
convertisseur Wifi SR-2818 peut être utiliser pour contrôler plusieurs récepteurs RF et est également
capable d’être connecter sur une installation DMX en utilisant le RF vers DMX converter.
Paramètre
Émetteur/récepteur Wifi
Article
SR-2818WITR-NEW
Tension d'alimentation
12-24VDC
Récepteur /contrôleur
Article
Tension d’alimentation
d'alimentation
SR-1009FA
12-36VDC
Schéma de connexion
Sortie
4x5A
Sortie
Fréquence
Signal RF
2,4 GHz
Type de Sortie
Tension PWM
Configuration
Télécharger l’application :
Télécharger l’application Easylighting sur votre smartphone ou tablette.
Pour iPhone ou iPad : télécharger ‘EasyLighting’ sur le App Store.
Pour Android smartphone/tablette : télécharger ‘EasyLighting EasyLife’ sur Google Playstore.
Connection avec le contrôleur Wifi :
Connecter le set Wifi comme indiquer sur le schéma connexion, et brancher le courant.
Attendez que le Led vert ‘ready’ sur le SR-2818 s’allume.
Allez vers la configuration Wifi sur votre smartphone ou tablette et sélectionner le réseau
‘EASYCOLOR’.
Aucun mot de passe seras nécessaire pour la connexion
Dès que vous êtes connectée, ouvrer l’application Easy lighting sur votre
smartphone/tablette. Une roulette de couleur s’affiche sur l’écran.
Quand vous actionner la roulette de couleur un Led rouge ‘transmit’ devrait s’allumer sur le
SR-2818
Cela signifier que les appareils sont bien connectés
Appuyer sur le bouton ‘learning key’ (touche noir) du récepteur SR-1009FA, et actionner la roulette de
couleur sur votre smartphone/tablette. Si le bandeau Led change de couleur la connexion RF a bien été
connecter
Si ça ne fonctionne pas : appuyer 5 seconde sur la touche ‘Learning key’ jusqu’à ce que le led clignote.
Appuyer à nouveau le touche ‘Learning key’ en actionner la roulette de couleur.
Ouvrer l’application sur votre smartphone/tablette et appuyer
sur l’onglet paramètres.
Vous pouvez vous connecter selon 2 manières différentes :
1. Sans réseaux wifi disponibles:
Ouvrer les paramètres WIFI sur votre smartphone
et sélectionner le réseau ‘Easylighting’. Un mot de
passe peut-être nécessaire pour la connexion par
ex : 0123456789
Ouvrer l’App Easylighting et appuyer en dessous sur
l’onglet paramètre. Appuyer ensuite sur Directly
connected to Wifi controller. Confirmer en appuyant
sur YES.
2. Se connecter avec un réseau wifi existant :
Ouvrer les paramètres WIFI sur votre smartphone
et sélectionner le réseau ‘Easylighting’. Le mot de
passe standard est le 0123456789
Ouvrer l’App Easylighting et appuyer en dessous sur
l’onglet paramètre. Appuyer sur Autolink to router.
Confirmer en appuyant sur YES.
Sélectionner le réseau sans fils auxquels vous voulez
vous connecter avec le contrôleur Wifi. Encoder le mot
de passe du router et confirmer en appuyant sur la
touche OK.
Réinitialiser les paramètres par defaults :
Réinitialiser les paramètres par default. Le contrôleur Wifi enverra à nouveau
son propre signal wifi ‘Easylighting’.
Information de la zone utiliser :
L’application WIFI peut contrôler jusqu’a 8 zone en même temps.
Appuyer pour ceci sur le menu principal sur ‘paramètres’ et ensuite sur ‘Edit room information’.
Vous pouvez sélectionner pour chaque zone une photo et un nom personnaliser.
Changer le nom d’une zone :
1.
2.
3.
4.
Appuyer sur l’onglet ‘Edit’
Appuyer sur la zone à modifier.
Remplacer le nom déjà inscrit.
Terminer en appuyant sur la touche ‘SAVE’.
Changer la photo d’une zone :
1. Appuyer sur la touche ‘Edit’ et appuyer sur la photo désirer.
2. votre application photo s’allume. Prenez une photo et appuyer sur ‘Use Photo’
3. Terminer en appuyant sur la touche ‘SAVE’.
Changer le mode d’une zone :
Vous pouvez choisir 4 mode selon les bandeaux Led installer.
Appuyer sur l’onglet ‘EDIT’, sur chaque zone apparaissent 4 modes.
Choisissez le mode voulu. Et confirmer en appuyant sur ‘SAVE’
Mono-color
Bi-color
RGB
RGB+W
Configurer le récepteur 1 :
Color wheel
1. Appuyer sur la touche ‘Room’ et choisissez la zone. Vous pouvez choisir 1 ou plusieurs zones.
La zone sélectionner serras cocher en vert en haut à droite.
2. Appuyer à nouveau sur la touche ‘Room’ pour revenir sur la roulette des couleurs.
3. Aller vers votre récepteur RF SR-1009FA, et appuyer sur la ‘Learning Key’.
4. Actionner la roulette de couleur sur votre smartphone.
Le bandeau LED clignote pour confirmer la programmation.
Répéter la procédure pour les autres zones si nécessaire.
Pour effacer le codage dans le récepteur appuyer pendant 5 seconde sur le bouton ‘Learning key’
* Attention par zone séparer vous avez besoin d’un récepteur type SR-1009FA.
Configurer le récepteur 2 :
Les récepteurs pouvant être configurer dans l’application avec la fonction ‘Learning’.
Ceci peut être intéressant pour encoder plusieurs récepteurs en même temps ou encoder des récepteurs
difficiles d’accès
Utiliser la procédure suivante :
1. Appuyer sur la touche ‘Room’ et choisissez la pièce à configurer. Vous pouvez sélectionner
une ou plusieurs zones. La zone sélectionner serras cocher en vert en haut à droite.
2. Appuyer en bas sur la touche ‘Setting’.
3. Déconnecter les récepteurs à configurer type SR-1009FA, et connecter les a nouveaux.
4. Appuyer pendant quelques secondes sur la touche ‘Learning’ sur votre App.
Ceci doit être impérativement effectuer dans les 15 secondes après avoir reconnecter les récepteurs à
configurer
L’utilisation standard de l’application :
Appuyer sur la touche ‘Room’ et sélectionner la pièce à contrôler.
Appuyer pour ceci sur la photo de la zone.
La zone est cocher en vert en haut à droite. Ceci veut dire que la zone est
active. Pour connecter ou déconnecter une zone appuyer longuement sur la
photo.
Une zone déconnecter est cocher en rouge en haut à droite de
l’image
Appuyer sur la touche ‘Room’ pour arriver sur la roulette des
couleurs. Vous pouvez utiliser la roulette pour changer les couleurs
Si plusieurs modes sont utilisés dans 1 zone vous pouvez utiliser le slider sur votre
smartphone pour passer d’un mode a l’autre
Mode séquence :
Dans le mode séquence les couleurs vont changer
automatiquement. Dans l’App vous trouverez 10 modes
préprogrammer.
Appuyer sur le bouton Play pour démarrer une
séquence. Appuyer une 2ième foi sur le bouton
Play pour mettre la séquence en pause. Appuyer
une 3ieme foi pour commencer une nouvelle
séquence
En dessous de la touche Play vous trouverez un slider pour
changer la rapidité de la séquence.
Le mode séquence peut être configurer de 2 façon si
plusieurs zones sont actives : toutes les zones son active en
simultané, ou chaque zone change de couleur à son tour.
(Color chasing)
Appuyer longuement sur la touche Play jusqu’à ce que le
bandeau Led clignote pour choisir entre le mode de standard
ou le mode color chasing.
A l’aide de la touche musique vous pouvez changer la vitesse
de la séquence qui s’adapteras automatiquement au rythme
de la musique
Configurer une couleur RGB spécifique :
Il est possible de choisir une valeur spécifique pour chaque
couleur entre 0 et 255 a l’aide de la touche RGB
Appuyer sur la touche RGB et déplacer les valeurs a 0
pour chaque couleur
Choisissez en suite pour chaque couleur la valeur désirer.
La touche W:
Avec l’utilisation d’un bandeau Led RGB+W LED
Le blanc peut être configurer de façon en utilisant la
touche W
Appuyer sur la touche W pour activer la barre de sélection
dimer.
Appuyer longuement sur la touche W
Pour allumer ou éteindre la lumière blanche.
Enregistrer une couleur favorite :
Il est possible d’enregistrer 8 couleur favorite par zone à
l’aide de la touche ‘Save’
1. Sélectionner la zone à modifier.
2. Choisissez votre couleur à l’aide de la roulette ou d’une valeur RGB
3. Appuyer sur la touche ‘SAVE’.
4. Appuyer longuement sur une des touches mémoires per ex : S1,
Le bandeau led clignote pour confirmer l’enregistrement du choix de couleur
Faire apparaitre les couleurs enregistrer :
1. Sélectionner la zone
2. Appuyer sur la touche ‘SAVE’
3. Appuyer sur la touche mémoire concerné ex : S1.
