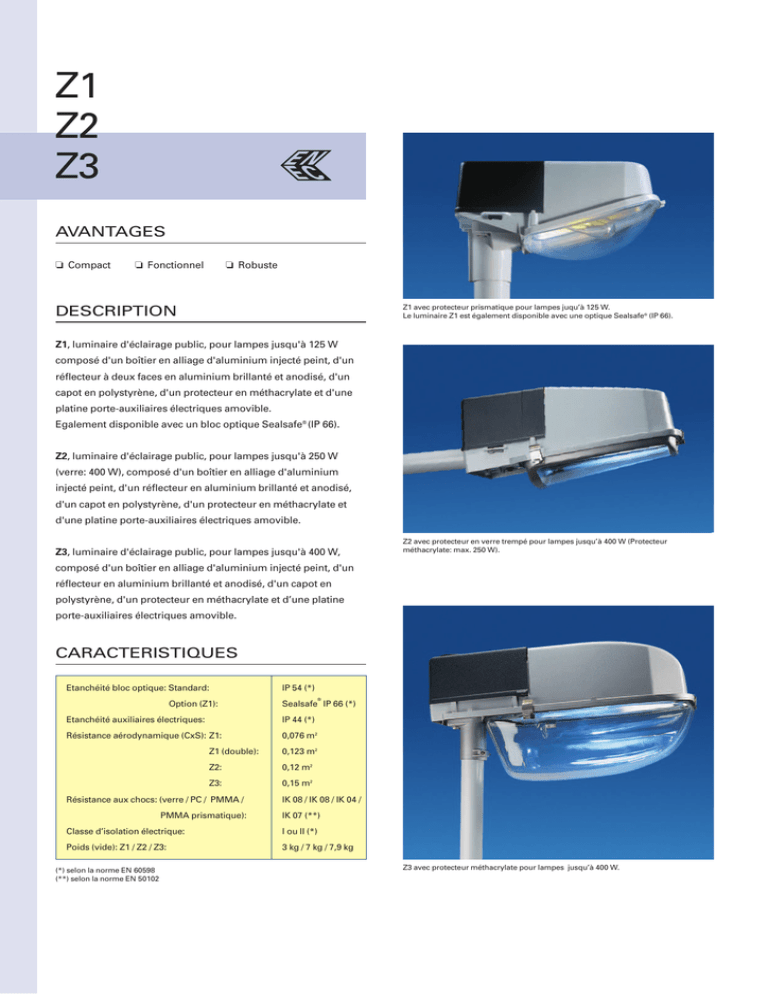

Z1 Z2 Z3

Z1
Z2
Z3
AVANTAGES
❏ Compact
❏ Fonctionnel
❏ Robuste
Z1 avec protecteur prismatique pour lampes juqu’à 125 W.
Le luminaire Z1 est également disponible avec une optique Sealsafe® (IP 66).
DESCRIPTION
Z1, luminaire d'éclairage public, pour lampes jusqu'à 125 W
composé d'un boîtier en alliage d'aluminium injecté peint, d'un
réflecteur à deux faces en aluminium brillanté et anodisé, d'un
capot en polystyrène, d'un protecteur en méthacrylate et d'une
platine porte-auxiliaires électriques amovible.
Egalement disponible avec un bloc optique Sealsafe® (IP 66).
Z2, luminaire d'éclairage public, pour lampes jusqu'à 250 W
(verre: 400 W), composé d'un boîtier en alliage d'aluminium
injecté peint, d'un réflecteur en aluminium brillanté et anodisé,
d'un capot en polystyrène, d'un protecteur en méthacrylate et
d'une platine porte-auxiliaires électriques amovible.
Z3, luminaire d'éclairage public, pour lampes jusqu'à 400 W,
Z2 avec protecteur en verre trempé pour lampes jusqu’à 400 W (Protecteur
méthacrylate: max. 250 W).
composé d'un boîtier en alliage d'aluminium injecté peint, d'un
réflecteur en aluminium brillanté et anodisé, d'un capot en
polystyrène, d'un protecteur en méthacrylate et d’une platine
porte-auxiliaires électriques amovible.
CARACTERISTIQUES
Etanchéité bloc optique: Standard:
Option (Z1):
IP 54 (*)
®
Sealsafe IP 66 (*)
Etanchéité auxiliaires électriques:
IP 44 (*)
Résistance aérodynamique (CxS): Z1:
0,076 m2
Z1 (double):
0,123 m2
Z2:
0,12 m2
Z3:
0,15 m2
Résistance aux chocs: (verre / PC / PMMA /
PMMA prismatique):
IK 08 / IK 08 / IK 04 /
IK 07 (**)
Classe d’isolation électrique:
I ou II (*)
Poids (vide): Z1 / Z2 / Z3:
3 kg / 7 kg / 7,9 kg
(*) selon la norme EN 60598
(**) selon la norme EN 50102
Z3 avec protecteur méthacrylate pour lampes jusqu’à 400 W.
Z
Capot en polystyrène acrylonitrile,
résistant au vieillissement et aux
rayons UV.
Boîtier constitué de deux
compartiments en alliage d’aluminium
injecté peint.
Bornes de raccordement.
Platine porte-auxiliaires
électriques amovible.
Réflecteur en aluminium brillanté et
anodisé.
Charnière en acier inoxydable.
Pièce intermédiaire pour
fixation sur mât vertical.
Protecteur lisse en méthacrylate.
Option: protecteur en polycarbonate
lisse ou protecteur en verre trempé.
Support-douille réglable avec
positionnements repérés.
Joint en néoprène souple.
DIMENSIONS - FIXATIONS
Z2
Z3
3 x M8
3 x M8
Ø 42-48-60 mm
Ø 42-48-60 mm
Ø 60-76 mm
Ø 60-76-89 mm
Ø 60-76-89 mm
Z2
370 mm
Ø 42-48-60 mm
Ø 60-76-89 mm
370 mm
675 mm
Z3
565 mm
330 mm
270 mm
565 mm
Ø 60-76 mm
390 mm
195 mm
Z1
230 mm
210 mm
150 mm
150 mm
90 mm
210 mm
390 mm
370 mm
675 mm
280 mm
Z1
Ø 60-76-89 mm
A Schréder Product
PHOTOMETRIE
MAINTENANCE
Tant les luminaires Z1 Sealsafe®, Z2 que Z3 sont équipés d’un
support-douille réglable. Différents positionnements sont
envisageables de façon à adapter la distribution photométrique
en fonction du site à éclairer.
Divers réflecteurs et protecteurs peuvent équiper les luminaires
Z2 et Z3. Le choix dépend du type de lampe utilisé et de la
distribution photométrique souhaitée.
Accès aisé à la lampe en déverrouillant un clip de fermeture en acier inoxydable.
Le protecteur ouvert est maintenu par une charnière en acier inoxydable, ce qui facilite
les opérations de changement de lampe.
Les réglages de positionnement de la lampe sont clairement établis.
Plusieurs réflecteurs et protecteurs sont disponibles dans la gamme Z.
Voir les possibilités d’associations dans le tableau des lampes.
La platine des auxiliaires électriques est totalement séparée du bloc optique.
Elle est fixée au moyen de vis (Z2 et Z3) et/ou au moyen d’un clip (Z1).
OPTIONS
- Capot en alliage d’aluminium injecté peint
- Protecteur en verre trempé et en polycarbonate
- Console pour installation murale
- Support pour fixation verticale et pour fixation en T
- Z1 Sealsafe® également disponible avec d’autres lampes:
sodium blanc (50-100 W) et iodures métalliques avec brûleur
céramique (35-70 W)
- Cellule photoélectrique
Z
LAMPES - REFLECTEURS
lampe tubulaire claire
Sodium haute pression
lampe ovoïde poudrée
Vapeur de mercure
Iodures
métalliques
Fluorescence
compacte
lampe fluorescente compacte
1404
50W
70W
100W
80W
125W
32/42W
4,1kg
4,5kg
4,7kg
4,1kg
4,4kg
4,1kg
4,5kg
4,7kg
4,1kg
4,4kg
4,4kg
4,8kg
5kg
4,4kg
4,7kg
100W
150W
250W
400W
125W
250W
400W
8,7kg
9kg
10kg
12,2kg
8,5kg
9kg
10,5kg
10,7kg
12,5kg
9,8kg
10,7kg
PC
Z1 Sealsafe®
1015
PC/PMMA
Z1
Verre
1093
Z2
250W
400W
PC/PMMA
Verre
1036
1036
PC/PMMA
Verre
1001
Z3
10,3kg 11,8kg
PC/PMMA
Verre
1021
PC/PMMA
Verre
Protecteur verre Z2: +400gr. / Z3: +900gr.
www.schreder.com
11kg
12kg
