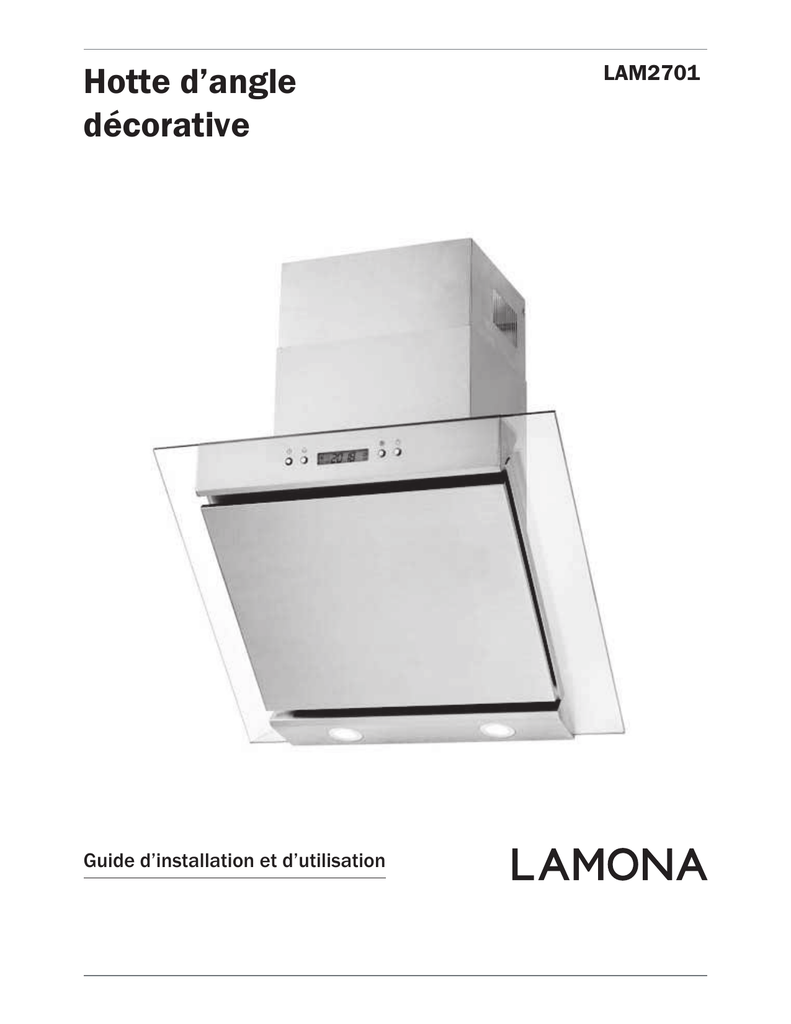

Hotte d`angle décorative

Hotte d’angle
décorative
Guide d’installation et d’utilisation
LAM2701
LAMONA Électroménagers
Cher client,
Nous vous félicitons d’avoir choisi un de nos appareils électroménager conçu spécialement
pour vous donner la plus grande satisfaction.
Ce manuel vous aidera à utiliser votre appareil dans les meilleurs délais et sans prendre de
risque pour votre sécurité.
•
•
•
•
Veuillez lire ce manuel avant de d’installer d’utiliser cet appareil
Suivez toujours les consignes de sécurité
Gardez ce manuel à disposition pour de futures lectures
Veuillez également lire tous les autres documents fournis avec cet appareil
Explication des symboles utilisés dans ce manuel :
Information importante ou utile consernant l’usage
Mise en garde sur les risques possibles sur la santé ou le matériel
Mise en garde sur les risques électriques
Cet appareil est un produit concerné par l’application de la directive
européenne 2002/96/EC sur les déchets d’équipements électriques
et électroniques (DEEE). Ce produit doit donc faire l’objet d’une
collecte sélective pour être recyclé ou traité afi n de réduire l’impact
sur l’environnement. Les appareils électroniques qui ne sont pas mis
aux déchets par ce procédé de tri sélectif sont un danger potentiel
pour l’environnement et la santé publique en raison de la présence
de substances dangereuses. Pour plus d’information, veuillez vous
renseigner auprès de vos responsables locaux ou régionaux.
Page 2
Notice d'utilisation LAM2701
LAMONA Électroménagers
Sommaire
Avant d'utiliser votre hotte
04
Sécurité
Général
Sécurité incendie
Sécurité des enfants
Sécurité relative à l’électricité
04
04
05
05
05
Filtres
Filtres à charbon
Filtres à graisse
06
06
07
Installation
Méthodes d'extraction
Extraction par évacuation
Extraction par recyclage
Fixation de votre hotte
Fixation du verre
Installation de votre hotte
07
07
07
07
08
09
11
Entretien
12
Branchement électrique
13
Contrôles
Mise à l'heure
Eclairage
Sélection vitesse
Remplacement des lampes
Minuteur
Télécommande
Connexion télécommande
14
14
14
14
14
15
16
17
Spécifications techniques
18
Dépannage
18
Votre garantie
19
Page 3
LAMONA Électroménagers
Avant d'utiliser votre hotte
• Assurez-vous que tous les emballages, films ou stickers ont bien été enlevés.
• Nous vous recommandons de nettoyer la surface de la hotte avant la première utilisation.
Sécurité
Cette hotte est dédiée uniquement à un
usage domestique. Elle ne doit pas être
utilisée à d’autres fins. L’utilisation
commerciale annulera la garantie.
Le fabricant ne pourra être tenu
responsable des dommages liés à une
mauvaise utilisation, installation ou
manipulations.
Général
Cet appareil n’est pas destiné à être utilisé
par des personnes (notamment les enfants)
incapables, irresponsables ou sans
connaissance sur l’utilisation, du produit, à
moins qu’elles ne soit surveillées ou
instruites sur l’utilisation de l’appareil par
une personne responsable de leur sécurité.
•
Raccordez l’appareil à une prise terre
protégée par un fusible correspondant aux
données indiquées dans les «Spécifications
techniques». Notre société ne pourrait être
tenue responsable pour tout type de
problèmes relatifs à un branchement non
conforme aux normes locales.
•
•
•
Veillez à ne pas obstruer les orifices de
ventilation car cela pourrait entraîner une
défaillance prématurée de l’appareil.
•
Veillez à ne pas coincer le câble d’alimentation ou de l’installer près d’une source qui
chauffe. La gaine pourrait fondre et causer
un court-circuit (risque d’incendie).
•
Assurez-vous que les touches fonctions sont
bien désactivées après chaque utilisation.
•
Votre appareil doit être installé par une
personne qualifiée, en conformité avec les
normes en vigueur, autrement la garantie
peut être nulle.
•
Votre hotte doit être installée conformément
aux instructions d’installations et aux
mesures recommandées.
•
Ne jamais utiliser l’appareil si le câble est
endommagé. Celui-ci doit être remplacé
par une personne qualifiée.
•
N’effectuez aucune réparation ni modification
du produit. Cependant vous pouvez remédier
à certains problèmes, qui ne nécessitent pas
de réparation, en vous reportant au chapitre
«Dépannage».
•
Ne jamais nettoyer à grande eau votre
appareil, sous peine d'électrocution.
•
Ne jamais utiliser votre appareil si votre
jugement ou votre coordination est
altérée par la consommation d’alcool
et/ou de drogues.
Page 4
Débranchez votre appareil lors de
l’installation,l’entretien, le nettoyage ou
la réparation de celui-ci.
Les réparations doivent toujours être
effectuées par des personnes
qualifiées. Le fabricant ne peut être
tenu responsable des dommages
résultant d’interventions de personnes
non autorisées, ce qui peut également
annuler la garantie.
LAMONA Électroménagers
Votre hotte doit être placée à au moins
700mm au dessus de votre plaque de
cuisson.
• Si votre hotte est installée entre 2
meubles hauts, ceux-ci ne doivent
pas déborder sur la table de cuisson.
• Les bords de la hottes peuvent être
tranchants, soyez vigilant lorsque
vous portez l’appareil, en particulier
lors de son installation et du nettoyage.
Ne nettoyez pas derrière les
filtres à graisse!
• Si la pièce où va être installée votre
hotte contient un appareil de type
chaudière, le conduit de celui-ci doit
être scellée hermétiquement..
• Si votre pièce est équipée d’autres
conduits d’évacutions ou appareils
électroménagers, assurez-vous que
l’air ambiant soit fréquemment
renouvelé.
• En mode extraction, assure-vous
que le conduit soit ignifuge et qu’il
ne présente pas de coude d’angle
de plus de 90°, pouvant ainsi
diminuer les performances
de votre appareil.
Sécurité incendie
Lors de l’installation de votre hotte,
assurez-vous que les distances
recommandées ci-dessous soient
respectées, entre le point le plus haut
de la plaque (y compris les bruleurs)
et le dessous de la hotte:
Plaque électrique :
Plaque gaz :
Poêle à charbon :
700 mm
700 mm
800 mm
• Ne jamais faire une flambée sous la
hotte
• L’huile de cuisson usagée est un
risque majeur d’incendie
• Ne pas installer au dessus d’une
cuisinière équipée d’un grill puissant.
Sécurité des enfants
• Les appareils électriques représentent
un danger pour les enfants. Tenez les
éloignés de l’appareil en
fonctionnement. Ne les laissez pas
jouer avec ou près du produit.
• En mode extraction, assurez-vous
que le conduit d’évacution soit du
même diamètre que l’orifice de
sortie.
• Les matériaux d’emballage sont
Les matériaux d’emballage sont
dangereux pour les enfants. Conservez
les hors de leur portée. Veuillez jetez vos
emballages en respectant les normes
environnementales.
• Couvrez toujours vos casseroles
et assurez-vous qu’une casserole
soit toujours posée sur le brûleur
quand celui-ci est allumé.
Sécurité relative à
l’électricité
• Rappelez-vous qu’en mode
extraction, votre hotte aspire l’air
de la pièce. Veillez donc à renouvelez régulièrement l’air de la
pièce..
Page 5
• En cas de dommage, éteignez puis
débranchez votre appareil.
• Vérifiez que le calibre de votre fusible soit
compatible avec votre appareil.
LAMONA Électroménagers
Notice d'utilisation LAM2701
Filtres
Filtres à charbon
Les filtres à charbon ont une durée de vie limitée. Nous vous conseillons de les changer lorsque vous constatez une
baisse notable des performances de la hotte. La fréquence de remplacement dépend du nombre de cycles de
cuisson, mais en moyenne, vous devez les remplacer tous les 3 à 6 mois.
Notez la référence HJA2906 (pack de 2) pour votre prochaine commande.
•
Pour accéder aux filtres à charbon, vous devez d'abord retirer le filtre à graisse
•
Enlever les anciens et installez les nouveaux filtres à charbon en les tournant légèrement
•
Assurez-vous que les filtres soient correctement fixés, sinon cela pourrait provoquer des dommages
•
Lors de l'utilisation de filtres à charbon, la puissance d'aspiration est moins importante.
•
Les filtres à charbon ne peuvent pas être nettoyés, ni recyclés.
Filtre à charbon
Filtre à graisse
Filtre à graisse
Nettoyez le filtre à graisse tous les mois. Une accumulation excessive de graisse peut être à
l'origine d'un incendie. Le filtre absorbe la graisse, la fumée et les poussières, ce qui peut
affecter l'efficacité de la hotte. Sans entretien régulier, les résidus de graisse, potentiellement
inflammables, encrasseront votre filtre.
Retirez le filtre comme indiqué ci-dessus. Nettoyez-le avec une brosse en nylon souple dans une solution
d'eau chaude et une petite quantité de liquide vaisselle. N'utilisez pas de liquide vaisselle pur. Après le
nettoyage, laissez le filtre égoutter puis sécher complètement avant de le remettre en place.
Le filtre à graisse peut également être nettoyé au lave-vaisselle avec un programme à 60-65°C en position
verticale dans le panier inférieur.
Attention, certains produits, utilisés dans les lave-vaisselle, peuvent décolorés le filtre de manière
irréversible, sans en affecter ses performances.
Page 6
LAMONA Électroménagers
Notice d'utilisation LAM2701
Installation
Méthodes d'aspiration
La meilleure solution pour évacuer les odeurs de cuisine indésirables est d’utiliser un conduit d’évacuation
permettant de rejeter l’air «sale» vers l’extérieur de la cuisine. La hotte est en effet reliée, grâce à un tuyau
en aluminium, à une bouche d’évacuation placée en façade ou vers le toît. Des kits sont disponibles dans
votre dépôt. De ce fait, avec cette méthode, les filtres à charbon ne sont pas nécessaires.
Fig 1.
Aspiration par évacuation
(Filtres à charbon non requis)
Fig 2.
Aspiration par recyclage
(Filtres à charbon HJA2906 requis)
Aspiration par évacuation
Aspiration par recyclage
Ne jamais utiliser votre hotte avec un autre
dispositif d’évacuation vers l’extérieur déjà en
fonctionnement,à moins qu’une ventilation
parfaite puisse être garantie.
Pour l’aspiration par recyclage, fixez 2 filtres à
charbon sur les côtés du moteur, à l’intérieur de
la hotte.
(Réf. des filtres: HJA2906)
• Raccordez le kit d’évacution à la sortie de la
hotte
Les filtres à charbon ne sont pas nécessaires
pour ce type d’évacuation.
Avant d’installer ou de remplacer vos filtres
à charbon, vérifiez toujours que votre appareil
est débranché.
•
•
•
•
Page 7
Retirez les filtres à graisse.
Alignez les filtres à charbon sur les tiges de
part et d’autre du moteur de la hotte.
Tournez les filtres tout doucement jusqu’à
ce qu’ils se clipsent à leur emplacement.
Replacez les filtres à graisse avant de remettre
l’appareil en marche.
LAMONA Électroménagers
Notice d'utilisation LAM2701
Fixation de votre hotte
Veuillez respecter formellement les instructionsde montage ci-après. Le non-respect des consignes peut
provoquer une surchauffe ou de graves dommages. Nous vous recommandons d’être à 2 personnes.
Avant de percer le plafond ou le mur, assurez-vous de l’emplacement des gaines et des câbles électriques.
• Pour une aspiration par évacuation, assurez-vous que le tubage soit le plus court possible avec le
minimum de coudes pour permettre une circulation fluide de l’air. (Longueur maximale de 3m)
Le conduit ne doit pas utilisé la même sortie d’évacuation qu’un appareil utilisant une source d’
énergie autre que l’électricité. (Ex: chaudière à gaz)
•
Assurez-vous de respecter les normes en vigueur concernant l’évacuation de l’air.
•
Veillez à ce que votre pièce soit suffisamment aérée lorsque votre hotte fonctionne avec d’autres
appareils utilisant une autre source d’énergie que l’électricité.
Ne jamais utiliser votre conduit d’évacuation comme conduit de chauffage central.
•
Nous vous recommandons d’équiper chaque évacuation d’une grille ou d’un clapet antiretour.
1.
2.
3.
4.
5.
Enlevez les filtres à graisse avant d’installer votre appareil.
Nous vous recommandons un espace d’au-moins 750mm entre la hotte et le plan de travail. Cette
hauteur peut être réduite à 700mm si nécessaire.
Pointez et percez les trous nécessaires à la fixation du corps de hotte.
Le principal point de fixation est l’encoche du haut: fixez la d’abord.
Avec l’aide de quelqu’un, mettez l’appareil de niveau à l’emplacement prévu puis fixez le au niveau
des 2 trous inférieurs, en serrant les vis supérieures si nécessaire.
Page 8
LAMONA Électroménagers
Notice d'utilisation LAM2701
Installation
1. Avant d'installer, assurez-vous que l'appareil n'est pas branché.
2. L'appareil doit être placé idéalement à 70cm au dessus du plan de travail
3. Insérez le verre dans la rainure située au
niveau du panneau de contrôle de la hotte,
puis abaissez doucement le verre (Côté
mat vers le haut) et mettez le en place.
Utilisez les 4 vis (4x25mm) en les insérant
dans les 4 coussins en caoutchouc pour
fixer le verre à la hotte (Cf. Schéma)
Hauteur d'installation
Minimum: 2400mm
Maximum: 2550mm
Rainure
√
Verre
X
Assurez-vous que la hotte soit de
niveau pour évitez l'accumulation de
graisse d'un seul côté.
Page 9
LAMONA Électroménagers
Notice d'utilisation LAM2701
4. (En mode évacuation) Fixez le tube sur le connecteur comme illustré ci-dessous, à
l'aide d'un colson. L'adapteur 120mm peut être adapté à ce stade, dans le cas où
vous avez une évacuation existante au diamètre moins large.
5. Mesurez et percez 3 trous pour fixer le support mural du corps de la hotte. Vissez
puis serrez le support sur le mur avec les vis (4mm x 40mm) et chevilles fournies.
Chevilles
6. Accrochez l'appareil sur le support
mural. Puis fixez la hotte au mur à
l'aide de 2 chevilles et 2 vis 4x30mm
Vis
(4mm x 40mm)
Support mural
* ATTENTION:
Etant le poids de la hotte et du verre, il est
recommandé d'être à 2 pour la soulever.
7. Insérez le fût interne dans le fût externe.
Fixez la plaque du fût interne à l'aide des 2
vis (4mm x 8mm)
NOTE:
Ne serrez pas complètement les vis
(4mm x 8mm); laissez un jour de
1mm de sorte que l'ajustement de la
hotte soit plus facile.
Page 10
LAMONA Électroménagers
Notice d'utilisation LAM2701
8. Percez 2 trous pour accueillir le support 10. Avant utilisation, lire toutes les
instructions et assurez-vous que la
mural du fût. Vissez et serrez la plaque
tension (V) et la fréquence (Hz)
contre le mur avec les vis (4mm x
indiquées sur la plaque d'identification
40mm) et chevilles fournies.
(à l'intérieur de la hotte) et toutes les
données à l'intérieur de l'appareil sont
exactement les mêmes que celles de
NOTE:
votre habitation.
La plaque I est utilisée pour fixer le
Ensuite, branchez le cordon
fût (Cf. illustration ci-dessous). La
d'alimentation dans la prise de courant
fixation du fût sur la plaque murale
et démarrez la hotte.
se fait à la fin de l'installation.
Plate I
Pose des fûts
9. Montez le fût interne et fixez-le en
en utilisant les 2 vis (4mm x 8mm)
Page 11
1.
Connectez la hotte à l'alimentation électrique
(voir page des connexions électriques). Nous
vous recommandons d'installer un interrupteur,
accessible après l'installation.
2.
Un raccord réducteur peut être nécessaire
selon le type d'évacuation (vendu séparément).
3.
Montez le kit d'évacuation approprié dans le cas
d'une ventilation externe.
4.
Posez les fûts sur le corps de la hotte et faîtes
coulisser la partie supérieure jusqu'au plafond.
5.
Utilisez les jointures des fûts pour tracer la
position appropriée du support.
6.
Retirez les fûts, percez et fixez le support de
fixation supérieur avec des vis appropriées.
7.
Repositionnez les fûts et fixez les au mur à
l'aide des vis fournies.
NE PAS:
Faire fonctionner la hotte
sans les filtres à graisse.
LAMONA Électroménagers
Notice d'utilisation LAM2701
Entretien
Avant le nettoyage ou tout type d’intervention de maintenance sur votre produit, assurez-vous
toujours que l’alimentation électrique soit coupée.
Nettoyage régulier
Utilisez un chiffon humidifié avec du produit vaisselle ou un détergent savonneux non abrasif.
Ne jamais utiliser de tampons, de produits chimiques, de matériaux abrasifs ou de brosses
dures pour nettoyer l'appareil.
NOTE:
Ne pas nettoyer la hotte avec un nettoyeur vapeur. Les composants électriques
pourraient être endommagés et créer un court-circuit.
Page 12
LAMONA Électroménagers
Connexions électriques
IMPORTANT: Veuillez couper l’alimentation électrique générale avant d’installer votre appareil.
des caractéristiques. Si elle est dotée d’une fiche, la hotte doit être installée en sorte que la fiche soit
accessible. En cas de connexion directe avec le réseau électrique, il est nécessaire d’interposer entre l’appareil
et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm,
proportionnel à la charge et correspondant aux normes en vigueur.
Nous vous recommandons fortement de faire installer votre appareil par un électricien.
La terminologie DOUBLE POLE -/+ signifie que la phase et le neutre sont commutés et déconnectés
en même temps.
Les terminaisons «LABEL» sont des connections pour le câblage domestique et les terminaisons «LOAD»
sont pour le raccordement à l’appareil.
IMPORTANT: La connexion avec le réseau électrique doit être éxecutée comme suit:
Bleu.....................Neutre
Marron..................Phase
Vert / jaune.....Terre
Comme les couleurs du cable d’alimentation peuvent ne pas correspondre à celle du bornier à
l’intérieur de la boîte de dérivation, procédez comme suit:
Le fil bleu doit être relié à la borne qui est marquée de la lettre «N» ou de couleur NOIRE. Le fil
marron doit être connecté à la borne marquée par la lettre 'L' ou de couleur ROUGE. Le fil de
couleur vert et jaune doit être connecté à la borne marque par la lettre 'E' ou le symbôle
Bleu
(Neutre)
L
N
FUSE
L
SUPPLY
LOAD
ON
DP 13A 250V~
N SUPPLY
Fig 3.
Page 13
Fig 4.
LOAD
Marron
(Phase)
LAMONA Électroménagers
Notice d'utilisation LAM2701
Contrôles
Il y a plusieurs boutons sur le panneau de commandes, qui exécutent des fonctions séparées.
Lorsque vous connectez votre hotte à l'alimentation électrique, le rétroéclairage de l'écran LCD se met
en marche. Le rétro-éclairage s'éteint au bout de 30 secondes si aucune touche n'est pressée.
1
2
3
On/Off
Réglage de l'heure (1)
•
Quand les lumières de la hotte sont allumées mais qu'aucune vitesse n'a été sélectionnée, vous êtes
en mesure de régler l'heure, comme indiqué sur l'écran LCD.
•
Appuyez et maintenez enfoncé le bouton de la minuterie pendant environ 3 secondes pour entrer
dans le mode de réglage du temps. "12:00" apparaît sur l'écran et le "12" clignote.
•
Utilisez le bouton de sélection de vitesse pour augmenter les heures indiquées ou le bouton de
l'éclairage pour diminuer les heures indiquées.
•
Lorsque le chiffre des heures affiché à l'écran est correct, appuyez à nouveau sur le bouton de la
minuterie pour confirmer. Les «00» clignotent.
•
Une nouvelle fois, utilisez le bouton de sélection de vitesse pour augmenter les heures indiquées ou
le bouton de l'éclairage pour diminuer les heures indiquées.
•
Lorsque le chiffre des minutes affiché à l'écran est correct, appuyez à nouveau sur le bouton de la
minuterie pour confirmer. L'heure est réglée.
Eclairage (2)
•
Pressez le bouton avec le symbole de l'ampoule pour allumer l'éclairage de la hotte. Le symbole de
l'ampoule s'éclaire sur l'écran LCD.
•
Pressez de nouveau le bouton avec le symbole de l'ampoule pour éteindre l'éclairage de la hotte. Le
symbole de l'ampoule s'éteint sur l'écran LCD
Sélection de la vitesse (3)
•
Si vous appuyez sur le bouton de sélection de vitesse une fois, le moteur tourne à faible vitesse. Les
symboles de vitesse et de puissance s'allument sur l'écran LCD.
•
Appuyez sur le bouton de sélection de vitesse une seconde fois, le moteur tourne à vitesse moyenne.
•
Appuyez sur le bouton de sélection de vitesse trois fois, le moteur tourne à grande vitesse. Une autre
pression de la touche ramènera à la plus faible vitesse.
•
Pour éteindre la hotte, appuyez sur le bouton On / Off. Les symboles de vitesse et de puissance
disparaîtront de l'écran LCD.
•
Lorsque vous rallumerez la hotte avec le bouton On/Off, la hotte utilisera la dernière vitesse
sélectionnée. Les symboles de vitesse et de puissance s'allument sur l'écran LCD.
Remplacement des lampes
Votre hotte est équipée de 2 lampes LED qui ne doivent être remplacée que par une personne qualifiée.
Les lampes sont alimentées par un dispositif électronique et aucune pièce n'est réparable.
Nous vous recommandons d'appeler le SAV si le remplacement d'une lampe est nécessaire.
Page 14
LAMONA Électroménagers
Notice d'utilisation LAM2701
Minuteur
•
Lorsqu'aucune vitesse n'a été sélectionnée, vous avez la possibilité de programmer le minuteur qui
vous permet de définir un compte un rebours pour l'extinction automatique de la hotte.
•
Vous pouvez programmer la minuterie de 1 à 60 minutes.
•
Appuyez sur le bouton de la minuterie pour accéder au mode de réglage de la minuterie de retard.
L'écran LCD affiche "05:00".
•
Utilisez le bouton de sélection de la vitesse pour augmenter le nombre de minutes indiqué et le bouton
de sélection de l'éclairage pour diminuer le nombre de minutes indiqué.
•
Lorsque l'écran affiche le temps souhaité, appuyez de nouveau sur le bouton de la minuterie. Le
compte à rebours débute immédiatement et s'affiche sur l'écran.
•
Vous pouvez alors sélectionner la vitesse d'aspiration.
•
Lorsque le compte à rebours a atteint “00:00”, la hotte s'éteint automatiquement et l'écran LCD
retourne à l'affichage de l'heure.
•
Lors de l'utilisation suivante, si vous appuyez sur la touche de la minuterie, la hotte utilisera le temps
utilisé précédemment. Le compte à rebours sera lancé après 5 secondes.
Page 15
LAMONA Électroménagers
Notice d'utilisation LAM2701
Télécommande
Eclairage
Appuyez sur le bouton une fois pour allumer la lumière,
pressez une seconde fois pour l'éteindre. Le bouton de
l'éclairage est indépendant et n'affecte pas les autres
fonctions de la télécommande.
Mise sous tension / Augmentation de la vitesse d'aspiration
1ère pression : vitesse lente
2ème pression : vitesse moyenne
3ème pression : vitesse rapide
Mise hors tension / Baisse de la vitesse d'aspiration
Appuyez sur le bouton et le moteur s'adapte à une vitesse plus basse. L'écran LCD
affiche la vitesse. Si vous appuyez de nouveau, la vitesse diminue jusqu'à l'extinction.
Minuterie
Appuyez sur le bouton minuterie pour activer ou désactiver la fonction.
Piles
La télécommande nécessite une pile CR2025. La batterie est accessible à
partir du bas, comme le montre le tableau ci-dessous
Retirer avec
précaution le
support de la pile
Page 16
LAMONA Électroménagers
Notice d'utilisation LAM2701
Connexion de la télécommande
Lors de la première utilisation, la télécommande doit
établir une connexion avec la hotte.
(Une télécommande peut commander plusieurs hottes en même
temps.)
Connexion entre la hotte et la télécommande
1.
Appuyez sur un des boutons de l'écran LCD de la hotte, l'affichage s'allume
et la hotte se met en mode Stand-by.
2.
Appuyez sur “
” pendant 10 secondes, les voyants commencent à
clignoter d'une touche à l'autre : la hotte est en mode connexion. Appuyez
sur un bouton de la télécommande pour confirmer la connexion. Le
processus de connexion est terminé et la télécommande peut être utilisée
pour la sélection de la vitesse, l'éclairage et le réglage de la minuterie.
3.
Si vous voulez vous connecter à nouveau, vous devrez effacer le code qui a
été saisi précédemment:
3.1 Pour effacer: appuyez sur “
” pendant 10 secondes, les voyants commencent à
clignoter d'une touche à l'autre : la hotte est en mode connexion. Appuyez de nouveau sur
“
” pendant 10 secondes, le précédent code de connexion s'annule.
3.1 Après l'effacement du code de connexion, appuyez sur “
” pendant 10 secondes, les
voyants commencent à clignoter d'une touche à l'autre : la hotte est en mode connexion. Appuyez
sur un bouton de la télécommande pour confirmer la connexion.
Page 17
LAMONA Électroménagers
Notice d'utilisation LAM2701
Dépannage
GUIDE DE DEPANNAGE
Symptômes
Causes possible
La lampe ne fonctionne pas?
•
Solutions
Un remplacement de la lampe est
sans doute nécessaire.
Assurez-vous d’abord que la lampe
est correctement installé dans son
support. (non couvert pas la garantie)
Débranchez l’alimentation électrique du secteur avant
d’ajuster ou remplacer les lampes.
•
L’alimentation est coupée.
Vérifiez l’alimentation électrique. Vérifiez les fusibles
et les remplacer si nécessaire.
Le moteur est en marche
mais n’est pas aussi
efficace que d’habitude?
•
Des filtres bouchés peuvent réduire
l’efficacité. Vérifiez les filtres et que
rien n’obstrue les orifices de
ventilation.
Nettoyez les filtres à graisse avec de l’eau chaude
savonneuse et/ou remplacez les filtres à charbon.
La hotte fonctionne
normalement mais une
odeur persiste?
•
Des filtres bouchés peuvent réduire
l’efficacité et créer des odeurs
persistantes.
Nettoyez les filtres à graisse avec de l’eau chaude
savonneuse et/ou remplacez les filtres à charbon.
L’appareil ne fonctionne
pas?
•
Le fusible est défectueux ou ne
s’est pas déclenché.
Vérifiez le fusible et remplacez le si nécessaire.
•
L’appareil n’est pas correctement
branché.
Vérifiez votre branchement électrique.
•
La télécommande ne fonctionne pas.
Vérifiez / changez la pile.
Les lampes peuvent devenir chaude, donc veillez à les
laisser suffisamment refroidir avant toute manipulation.
Si vous n’arrivez pas à résoudre votre problème, veuillez vous rapprochez du service aprèsvente. N’essayez pas de réparer votre appareil vous-même.
Spécifications Techniques
INFORMATIONS TECHNIQUES
Général
Puissance totale
101 W
Fusible
3A
Voltage / Fréquence
220-240 V ~ 50 Hz
Type de câble / Section
0.75mm², 3 core ou équivalent
Longueur du câble
max. 1.5m
Lampes
LED
Page 18
LAMONA Électroménagers
Votre Garantie
Votre appareil bénéficie de la garantie constructeur pendant 2 ans.
•
Toute réclamation lors de la période de garantie devra être accompagnée de la preuve d’achat
•
Le produit doit être correctement installé et utilisé conformément aux instructions du
fournisseur,pour un usage domestique normal.
•
La garantie ne couvre pas les dommages accidentels, la mauvaise utilisation du produit ou les
modifications susceptibles d’endommager le produit.
•
La garantie ne sera pas valable si l’appareil est altéré ou réparé sans accord préalable du SAV.
Que faire en cas de problème avec votre appareil :
Veuillez préparer:
•
Le modèle et le numéro de série de votre appareil.
•
Votre preuve d’achat
•
Vos coordonnées complètes
Contactez notre service au 02 32 19 06 47
Page 19
LAMONA Électroménagers
Notice d'utilisation LAM2701
LAM2701/LAM2702
91.3 kWh/a
1.4
15.9
81.9
313.2 m³/h
318 Pa
585.7 m³/h
173.8 W
1.0 W
52 lux
0.43 W
69 dB
Page 20
Collez ici la plaque signalétique de votre produit et gardez le
précieusement. Sans cette plaque votre produit ne sera plus
garantit ou notez le numéro de série ci-dessous.
Numéro de série : ...........................................................................................
