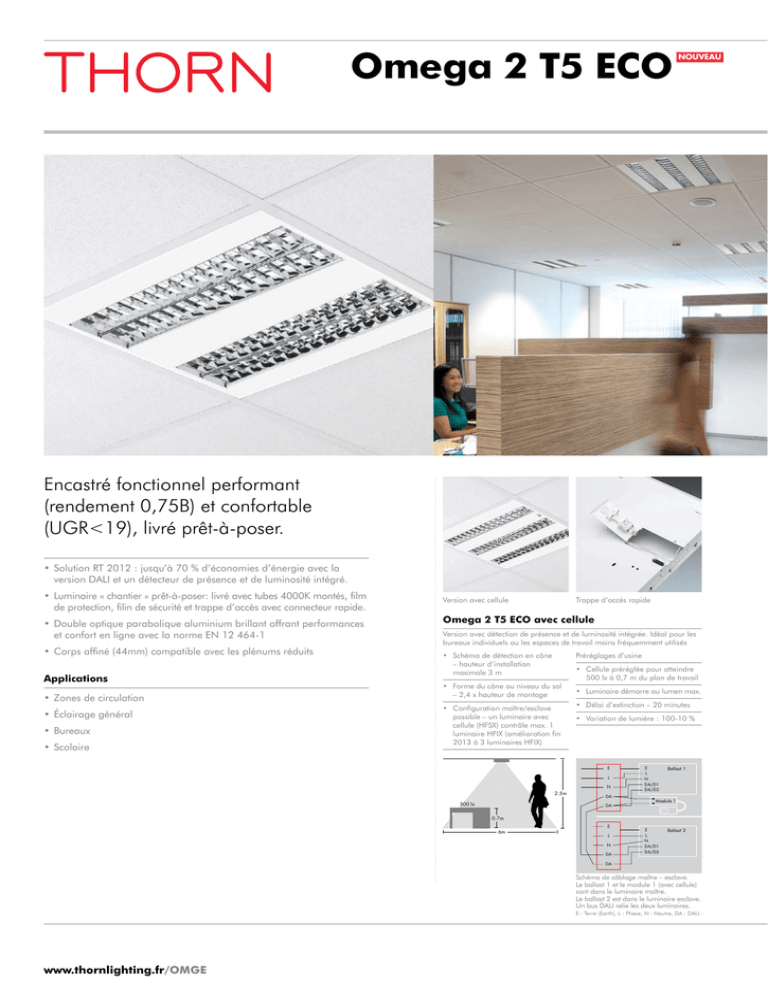

Omega 2 T5 ECO NOUVEAU

Omega 2 T5 ECO
NOUVEAU
Encastré fonctionnel performant
(rendement 0,75B) et confortable
(UGR<19), livré prêt-à-poser.
•Solution RT 2012 : jusqu’à 70 % d’économies d’énergie avec la
version DALI et un détecteur de présence et de luminosité intégré.
• Luminaire « chantier » prêt-à-poser: livré avec tubes 4000K montés, film
de protection, filin de sécurité et trappe d’accès avec connecteur rapide.
•Double optique parabolique aluminium brillant offrant performances
et confort en ligne avec la norme EN 12 464-1
•Corps affiné (44mm) compatible avec les plénums réduits
Applications
•Zones de circulation
•Éclairage général
•Bureaux
•Scolaire
Version avec cellule
Trappe d’accès rapide
Omega 2 T5 ECO avec cellule
Version avec détection de présence et de luminosité intégrée. Idéal pour les
bureaux individuels ou les espaces de travail moins fréquemment utilisés
• Schéma de détection en cône
– hauteur d’installation
maximale 3 m
Préréglages d’usine
• Cellule préréglée pour atteindre
500 lx à 0,7 m du plan de travail
• Forme du cône au niveau du sol
– 2,4 x hauteur de montage
• Configuration maître/esclave
possible – un luminaire avec
cellule (HFSX) contrôle max. 1
luminaire HFIX (amélioration fin
2013 à 3 luminaires HFIX)
• Luminaire démarre au lumen max.
• Délai d’extinction – 20 minutes
• Variation de lumière : 100-10 %
E
L
N
2.5m
500 lx
DA
DA
E
L
N
DA/D1
DA/D2
Ballast 1
Module 1
0.7m
E
6m
L
N
DA
E
L
N
DA/D1
DA/D2
Ballast 2
DA
Schéma de câblage maître – esclave.
Le ballast 1 et le module 1 (avec cellule)
sont dans le luminaire maître.
Le ballast 2 est dans le luminaire esclave.
Un bus DALI relie les deux luminaires.
E : Terre (Earth), L : Phase, N : Neutre, DA : DALI.
www.thornlighting.fr/OMGE
Normes
Sources
14 W
Efficacité énergétique
L’exemple ci-dessous compare les performances et les coûts sur la durée de vie d’un projet, d’un encastré à grille traditionnel 4x18 W
à ballast ferromagnétique et du nouvel Omega 2 T5 ECO (application de bureau : éclairement maintenu de 500 lx)
Bureau paysager - pièce :
12 x 12 x 3m
Tableau d’amortissement des coûts globaux
T8 4x18 W ferromagnétique
T5 ECO
T5 ECO avec cellule intégrée
12,000
Économies
d’énergie :
Économies
annuelles :
498 €
10,000
Retour sur
investissement :
62 %
4
W
25
25
25
2161
1540
828
Encastré 4x18 W T8
Omega 2 T5 ECO 4x14 W
Omega 2 T5 ECO 4x14 W avec cellule
8,000
ans
Nbre de
luminaires
Niveau
Économies
Économies
W/m²
de lx
d’énergie % moyennes/an
509
519
519
15,00
10,7
5,75
36
62
289 EUROS
498 EUROS
6,000
4,000
2,000
Coûts d’investissement et coûts d’exploitation d’une solution (valeur absolue)
0.00
Omega T8 4 x 18W
0
1
2
3
4
100%
Omega 2 T5 ECO 4 x 14W
16%
84%
18%
Omega 2 T5 ECO 4 x 14 W avec cellule intégrée
27%
73%
0.00
2,100
4,200
6,300
coût d’investissement total
29% d’économies
8,400
10
Hypothèses : 5 jours ouvrés dans la semaine, durée de travail : 7 heures – 17h30.
Heures de fonctionnement totales / an 2 476 h. Rénovation, pas de frais d’investissement
pour le T8 ; délai d’amortissement : HF - 5 ans, capteur - 4 ans.
Basé sur une durée de vie du projet de 10 ans.
150°
436
44
597
90°
450 300 150
60°
60°
η : 0,75B
9
Corps en tôle d’acier, blanc (RAL9016)
Double optique parabolique aluminium brillant
120°
30°
8
Matériaux / Finitions
120°
90°
7
10,500
OMEGA 2 T5 ECO 4X14 W HF
180°
6
coût d’exploitation total pendant la durée de vie
Caractéristiques
150°
5
Années
8
574
597
Installation/maintenance
Encastrement au plafond : installation sur la plupart
des faux-plafonds 600 x 600 à fers porteurs (T15/24).
Version « Chantier » : lampes 4000K préinstallées,
film de protection, trappe d’accès avec connecteur
rapide et câble de sécurité inclus
Aide à la prescription
30°
Encastré fonctionnel performant (rendement 0,75B) et
confortable (UGR<19), conforme à la norme EN12464-1.
Double optiques paraboliques aluminium brillant séparées.
Version « Chantier » : lampes 4000K préinstallées,
film de protection, trappe d’accès avec connecteur
rapide et câble de sécurité inclus.
Disponible en version électronique (HF), électronique
gradable DALI (HFIX) ou électronique gradable avec
cellule intégrée (HFSX).
Données commerciales
Désignation
Version Chantier
Chantier HF
HFIX
IS
DMB
Poids (kg)
Description SAP
HF
HFIX
avec cellule
OMEGA2 ECO FAST 3x14 T16 IS DMB L840
3,0
96241317
96241693
96241695
OMEGA2 ECO FAST 4x14 T16 IS DMB L840
3,1
96241318
96241694
96241696
lampes 4000K préinstallées, film de protection, filin de sécurité
ballast électronique, flux constant
ballast numérique gradable et addressable (DALI). Compatible avec bouton poussoir
connecteur ISODOM
optique double parabole en aluminium brillant
www.thornlighting.fr/OMGE
