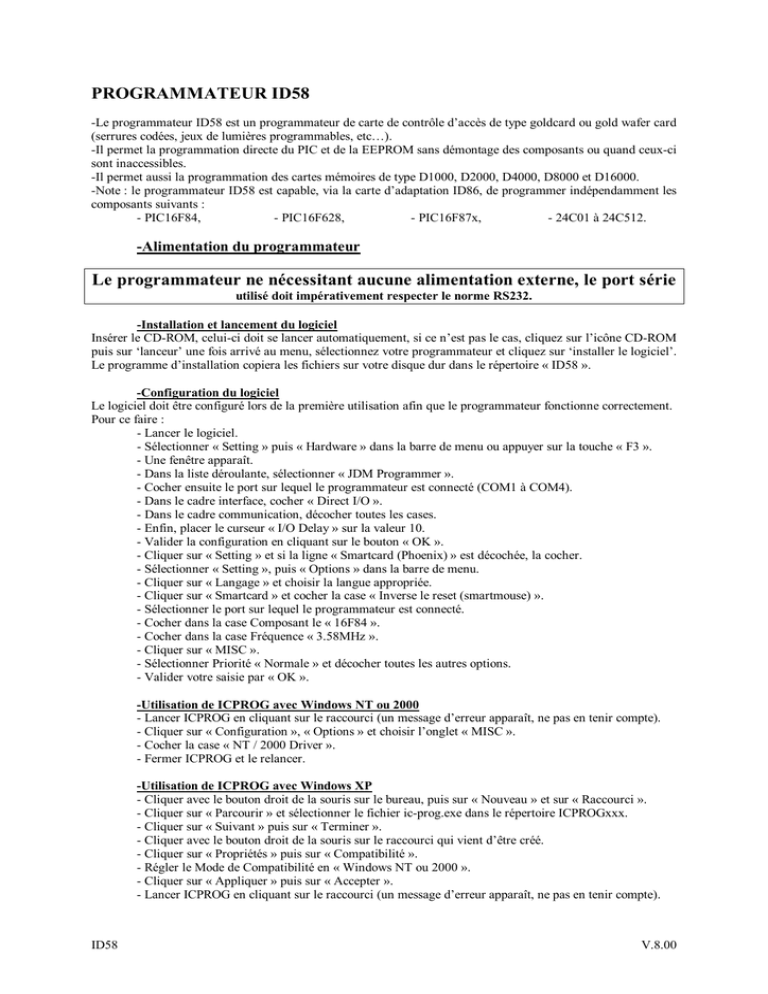

PROGRAMMATEUR ID58
-Le programmateur ID58 est un programmateur de carte de contrôle d’accès de type goldcard ou gold wafer card
(serrures codées, jeux de lumières programmables, etc… ).
-Il permet la programmation directe du PIC et de la EEPROM sans démontage des composants ou quand ceux-ci
sont inaccessibles.
-Il permet aussi la programmation des cartes mémoires de type D1000, D2000, D4000, D8000 et D16000.
-Note : le programmateur ID58 est capable, via la carte d’adaptation ID86, de programmer indépendamment les
composants suivants :
- PIC16F84,
- PIC16F628,
- PIC16F87x,
- 24C01 à 24C512.
-Alimentation du programmateur
Le programmateur ne nécessitant aucune alimentation externe, le port série
utilisé doit impérativement respecter le norme RS232.
-Installation et lancement du logiciel
Insérer le CD-ROM, celui-ci doit se lancer automatiquement, si ce n’est pas le cas, cliquez sur l’icône CD-ROM
puis sur ‘lanceur’une fois arrivé au menu, sélectionnez votre programmateur et cliquez sur ‘installer le logiciel’.
Le programme d’installation copiera les fichiers sur votre disque dur dans le répertoire « ID58 ».
-Configuration du logiciel
Le logiciel doit être configuré lors de la première utilisation afin que le programmateur fonctionne correctement.
Pour ce faire :
- Lancer le logiciel.
- Sélectionner « Setting » puis « Hardware » dans la barre de menu ou appuyer sur la touche « F3 ».
- Une fenêtre apparaît.
- Dans la liste déroulante, sélectionner « JDM Programmer ».
- Cocher ensuite le port sur lequel le programmateur est connecté (COM1 à COM4).
- Dans le cadre interface, cocher « Direct I/O ».
- Dans le cadre communication, décocher toutes les cases.
- Enfin, placer le curseur « I/O Delay » sur la valeur 10.
- Valider la configuration en cliquant sur le bouton « OK ».
- Cliquer sur « Setting » et si la ligne « Smartcard (Phoenix) » est décochée, la cocher.
- Sélectionner « Setting », puis « Options » dans la barre de menu.
- Cliquer sur « Langage » et choisir la langue appropriée.
- Cliquer sur « Smartcard » et cocher la case « Inverse le reset (smartmouse) ».
- Sélectionner le port sur lequel le programmateur est connecté.
- Cocher dans la case Composant le « 16F84 ».
- Cocher dans la case Fréquence « 3.58MHz ».
- Cliquer sur « MISC ».
- Sélectionner Priorité « Normale » et décocher toutes les autres options.
- Valider votre saisie par « OK ».
-Utilisation de ICPROG avec Windows NT ou 2000
- Lancer ICPROG en cliquant sur le raccourci (un message d’erreur apparaît, ne pas en tenir compte).
- Cliquer sur « Configuration », « Options » et choisir l’onglet « MISC ».
- Cocher la case « NT / 2000 Driver ».
- Fermer ICPROG et le relancer.
-Utilisation de ICPROG avec Windows XP
- Cliquer avec le bouton droit de la souris sur le bureau, puis sur « Nouveau » et sur « Raccourci ».
- Cliquer sur « Parcourir » et sélectionner le fichier ic-prog.exe dans le répertoire ICPROGxxx.
- Cliquer sur « Suivant » puis sur « Terminer ».
- Cliquer avec le bouton droit de la souris sur le raccourci qui vient d’être créé.
- Cliquer sur « Propriétés » puis sur « Compatibilité ».
- Régler le Mode de Compatibilité en « Windows NT ou 2000 ».
- Cliquer sur « Appliquer » puis sur « Accepter ».
- Lancer ICPROG en cliquant sur le raccourci (un message d’erreur apparaît, ne pas en tenir compte).
ID58
V.8.00
- Cliquer sur « Configuration », « Options » et choisir l’onglet « MISC ».
- Cocher la case « NT / 2000 Driver ».
- Fermer ICPROG et le relancer.
-Utilisation
Une fois le logiciel configuré et le programmateur relié au PC, vous êtes prêt à programmer vos cartes.
Démarche à suivre pour les cartes de type gold ou wafer card :
- Insérer la carte avec les contacts orientés vers le bas.
- Cliquer sur le bouton « Assistant Smartcard » (bouton avec le dessin d’une main tenant une baguette).
- Un message vous indique de configurer votre programmateur en mode « PIC ».
- Basculer l’inter du programmateur en position PIC (dessin en fin de notice), cliquer sur « Continuer ».
- Le programme charge le PIC avec un fichier BOOT puis vous demande de reconfigurer votre
programmateur en mode « Smartcard ».
- Basculer l’inter du programmateur en position EEPROM (dessin en fin de notice), cliquer sur
« Continuer ».
- Une fenêtre s’ouvre vous demandant le nom de fichier à charger dans l’EEPROM.
- Le saisir et cliquer sur « Ouvrir ».
- Cliquer sur « Continuer ».
- Le programme charge l’EEPROM avec le fichier désigné puis vous demande de reconfigurer votre
programmateur en mode « PIC ».
- Basculer l’inter du programmateur en position PIC (dessin en fin de notice), cliquer sur « Continuer ».
- Une fenêtre s’ouvre vous demandant le nom de fichier à charger dans le PIC.
- Le saisir et cliquer sur « Ouvrir ».
- Cliquer sur « Continuer ».
- Le programme charge le PIC avec le fichier désigné.
La carte est programmée.
Démarche à suivre pour les cartes de type D1000 à D16000 :
- Sélectionner dans la fenêtre des composants à programmer la référence correspondant à la carte que
vous voulez programmer suivant le tableau suivant :
D1000
24C01
D2000
24C02
D4000
24C04
D8000
24C08
D16000
24C16
- Charger le fichier à programmer dans la carte.
- Cliquer sur le bouton portant un petit éclair.
La carte est programmée.
-Positions de l’interrupteur
Conditions de garantie :
La garantie du programmateur ne sera assurée que si celui-ci est retourné chez votre revendeur dans son
emballage d’origine, sans aucune modification personnelle, et le programmateur ayant été alimenté et utilisé
conformément à la notice. Toute utilisation non conforme ou modification du programmateur, entraînera
l’annulation de la garantie et l’application d’un forfait de réparation de 15 Euros.
