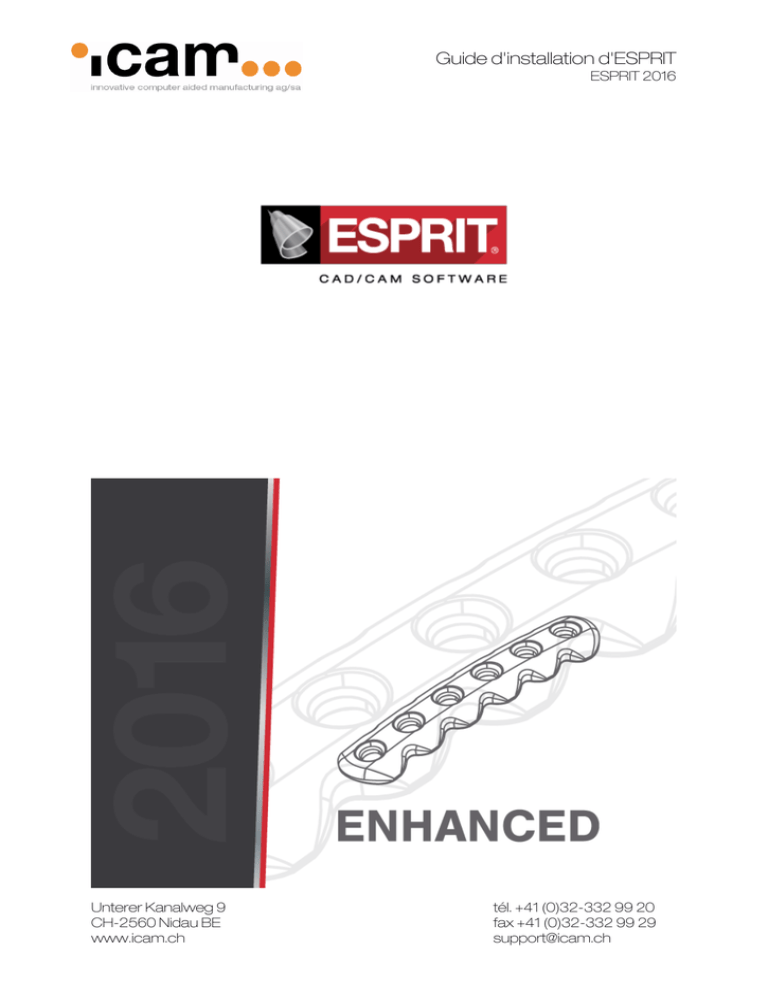

Guide d`installation d`ESPRIT

Guide d'installation d'ESPRIT
ESPRIT 2016
Unterer Kanalweg 9
CH-2560 Nidau BE
www.icam.ch
tél. +41 (0)32-332 99 20
fax +41 (0)32-332 99 29
[email protected]
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Configuration recommandée
Hardware
MillTurn & FreeForm
fraisage/tournage
érosion à fil
Processeur1
Intel Core i7 Quad Core2
Intel i5 2.66 GHz2
Intel Core 2 Duo 2.0 GHz x862
16 Go SDRAM
Mémoire de travail
8 Go RAM
4 Go RAM
Carte graphique et
mémoire
NVIDIA ≥1 Go (OpenGL)
NVIDIA 1 Go (OpenGL)
NVIDIA 512 Mo (OpenGL)
Espace disque libre3
20 Go
Lecteur optique
DVD-ROM (pour l’installation)
Autres connecteurs
USB (pour dongle)
Accès internet (pour l‘activation4 et support à distance)
Software
DÉROULEMENT DE L’INSTALLATION
2
Système d’exploitation5
Microsoft® Windows® 7™ x64 Professionnel
(Microsoft® Windows® 8™ x64 Pro)
(Microsoft® Windows® 10™ x64 Pro)
Navigateur web
min. Microsoft® Internet Explorer® 6.0
Autres6
.NET 4.0, MSSQL, SafeNet 7.4.2, Windows Installer 3.1 …
1
Processeur doit supporter SSE2
ou plus puissant
3
Le temps d’accès sur un SSD est plus rapide que sur un HDD standard
4
Dans le cas contraire vous devez demander votre licence chez iCAM
5
ESPRIT tourne en tant qu’application 32 bits sur les systèmes 64 bits
6
Seront automatiquement installés
2
2/12
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Configuration serveur minimale
Hardware
Processeur7
1 GHz x86
Mémoire de travail
1 Go RAM
Carte graphique et
mémoire
SVGA x86 (1024×768)
128 Mo
Espace disque libre
5 Go
Lecteur optique
DVD-ROM (pour l’installation)
Autres connecteurs
USB (pour dongle)
Accès internet (pour l‘activation8 et support à distance)
Système d’exploitation9
Microsoft® Windows® 7™
(Microsoft® Windows® 8™)
(Microsoft® Windows® 10™)
Navigateur web
min. Microsoft® Internet Explorer® 6.0
Autres10
.NET 4.0, SafeNet 7.4.2, Windows Installer 3.1 …
Pour les licences flottantes ou quand il y a plusieurs licences, on recommande
d‘installer la KBM (base de données des outils et des vitesses de coup) sur le
serveur.
Pour plus de renseignement n’hésitez pas à nous contacter.
7
Processeur doit supporter SSE2
Dans le cas contraire vous devez demander votre licence chez iCAM
9
ESPRIT tourne en tant qu’application 32 bits sur les systèmes 64 bits
10
Seront automatiquement installés
8
3/12
DÉROULEMENT DE L’INSTALLATION Hardware
Software
3
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Systèmes CAO et interfaces supportés

V5 R7-R24
V5-6R2014



V6 2011x-2013



jusqu’à V5 inclus
V6 – Inventor 2016
jusqu’à V9.5 inclus
tous
jusqu’à V28
tous jusqu’à WildFire5 &
jusqu’à Creo 2.0 M090
tous
203, 214, 242
tous





V12-ST8

12
2005 – 2016

12

11
tous jusqu’à NX10



VDA (*.vda)
jusqu’à V2.0 inclus

ACIS (*.sat)
AutoCAD (*.dwg, *.dxf)
jusqu’à V21 inclus
AutoCAD 2000/
2004/2007/ 2010/2013
Export
tous les V4.xx
(format CAO)
Import
Sketch
Data
Version
supportée
FX
Système CAO




Bitmap (*.bmp)
CATIA V4

(*.model, *.dlv, *.exp,
11
*.session)
CATIA V5
(*.CATPart, *.CATProduct,
11
*.cgr)
CATIA V6
(*.3dxml)
11
IGES (*.igs, *.iges)
Inventor (*.ipt, *.iam)
JT Open (*.jt) 11
Kompass (*.a3d, *.m3d)
Parasolid (*.x_b, *.x_t)
Pro|ENGINEER
(*.prt, *.asm, *.neu)
DÉROULEMENT DE L’INSTALLATION Système CAO
4
11
Rhino (*.3dm)
STEP (*.stp, *.step) 11
STL (binaire, ASCII) 11
Solid Edge
(*.par, *.psm, *.asm)
SolidWorks
(*.sldprt, *.sldasm)
Siemens/Unigraphics
(*.prt)
11
12

12










option payante
requiert l’installation d’un Add-In ESPRIT pour le système CAO (disponible sur le DVD)
4/12
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
DÉROULEMENT DE L’INSTALLATION
1.
Contrat de maintenance logiciel
Attention : Vous devez disposer d’un contrat de maintenance logiciel à jour.
Pour travailler avec ce logiciel (19.16.160.3366 (R3)), il est nécessaire que la
maintenance a été active jusqu‘au 21 juillet 2016.
2.
Droits d’administrateur
Assurez-vous que vous êtes au bénéfice des droits d’administrateur complets. Si ce
n’est pas le cas, veuillez-vous adresser à votre administrateur système.
3.
Microsoft® Windows® Service Pack
Assurez-vous que votre système d’exploitation Windows® est à jour. Installez si
nécessaire le dernier Service Pack. Windows Update peut vous y aider.
4.
Microsoft® Internet Explorer®
Assurez-vous que vous avez installé au minimum Internet Explorer® 6.0. Installez-le si
nécessaire.
5.
Programme Anti-Virus
Arrêter votre programme Anti-Virus. Celui-ci peut engendrer des problèmes lors de
l’installation des pilotes Sentinel.
6.
Contrôle de compte d’utilisateur Windows
Si le contrôle de compte d’utilisateur est actif, l’installation ne démarrera pas.
Panneau de configuration\Tous les Panneaux de configuration\Comptes d’utilisateurs.
Modifier les paramètres de contrôle de compte d’utilisateur :
Ne jamais m’avertir
Attention : Ce réglage sera effectif seulement après le redémarrage du PC.
7.
Pare-feu
Vérifiez que votre Pare-feu accepte la connexion avec les serveurs suivants :
DÉROULEMENT DE L’INSTALLATION
www.icam.ch
www.dptechnology.com
www.rackspace.com
www.rackcdn.com
Ils sont nécessaires aux mises à jour et à l’enregistrement.
5/12
5
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Mise à niveau
Les versions d’ESPRIT antérieures sont détectées et désinstallées au préalable.
8.
Compléments iCAM
Les compléments iCAM doivent être mise à jour pour la version d’ESPRIT 2016.
Désinstallez d’abord les versions antérieures et chargez la nouvelle version à partir
d’iCAMUpdate. Installez comme d’habitude et faites attention à la bonne version
(x86/x64 ou MS Office/OOo).
Nouvelle installation
Depuis la version ESPRIT 2010, vous ne
devez plus installer vous-même les
logiciels prérequis (logiciels additionnels
& pilotes – p.ex. Sentinel & SQL). Tout est
à disposition dans le DVD d’installation et
EPRIT contrôle et installe tout seul ce qui
est nécessaire. Dans la fenêtre
d’installation vous voyez : ce qui est
nécessaire, ce qui se fait actuellement
(surbrillance jaune) ainsi que ce qui a été
terminé. L’installation d’ESPRIT est
complètement intégrée.
DÉROULEMENT DE L’INSTALLATION Mise à niveau
6
6/12
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Sélectionnez ESPRIT 2016, pour l’installer sur ce PC, sur le serveur ce n’est pas
nécessaire.
Sélectionnez ESPRIT 2016 Accessories Pack, pour installer ces compléments.
DÉROULEMENT DE L’INSTALLATION Nouvelle installation
Avec une licence flottante, DP Technology Server Security Manager doit être installé sur
le serveur (sans ESPRIT).
7/12
7
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
La longueur de
cette liste à gauche
dépend des
programmes
installés.
Passez par la
configuration
avancée et …
DÉROULEMENT DE L’INSTALLATION Nouvelle installation
8
… désactivez
l’ESPRIT Updater et
ajoutez si
nécessaire d’autres
langues ; anglais et
la langue
d’installation seront
installées par
défaut.
8/12
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Décocher la case si
vous souhaitez faire
l’installation hors
ligne. L’activation de
la licence peut se
faire ultérieurement
en ou hors ligne.
Si vous continuez
hors ligne vous
obtenez ce
message.
Lors d’une activation en ligne des renseignements supplémentaires seront demandés
et un compte chez DP Technology sera créé.
Il est possible qu’au cours de l’installation VC++ 2010 un message d’erreur apparaît.
Ignorer le message et continuer l’installation.
(Ce message n’a aucune influence sur le fonctionnement d’ESPRIT.)
DÉROULEMENT DE L’INSTALLATION Nouvelle installation
Sous Windows 8/8.1 ce message d’erreur concernant MS SQL 2005 viendra 3 fois.
Cliquez sur « Exécuter le programme sans aide ».
9/12
9
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
Si vous avez sauté
l’étape d’activation
vous obtenez cette
fenêtre.
Et si vous avez reçu
un nouveau fichier
de licence, alors
vous pouvez
ignorer l’activation.
Autrement suivez
les étapes de
l’activation en-ligne
ou hors-ligne :
http://update.icam.ch/esprit/DPTechnologySecurityManager_f.pdf
DÉROULEMENT DE L’INSTALLATION Nouvelle installation
10
L‘installation est fini,
cliquez sur
Terminer.
Il est possible que
vous deviez
redémarrer votre
PC.
10/12
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
9.
Release
Le concept de « Service Pack » a disparu avec la version ESPRIT 2011. Le terme
approprié est « Release ». Les mises à jour seront réalisées online. Au cas où vous avez
activé l’option, vous serez informé automatiquement des mises à jour disponibles.
Avant une mise à jour, nous vous prions de vérifier la disponibilité des mises à jour de
vos compléments.
Comme auparavant, vous pourrez télécharger sur update.icam.ch/index.html les
Releases (-Patchs) actuels. La version actuelle est la 19.16.160.3366 (R3).
10. Add-Ins (compléments)
Avec le bouton iCAMUpdate vous pouvez rechercher manuellement les mises jours
existantes.
Vous trouverez, comme auparavant les Add-Ins iCAM sous update.icam.ch/index.html.
Téléchargez les applications (*.exe) et exécutez-les.
Veuillez noter qu’il peut y avoir des versions différentes pour Windows 32 ou 64 bits.
Pour certains Add-Ins une question relative à la version Windows vous sera posée
durant l’installation.
Téléchargez également le gestionnaire
de licences iCAM.
Introduisez la licence (*.icamlic).
Dans le tableau vous retrouvez les
informations de quels Add-Ins sont
installés pour quel Dongle et quelle
version d’ESPRIT.
DÉROULEMENT DE L’INSTALLATION Nouvelle installation
Cliquez sur la disquette pour ajouter ces
licences ou sur la croix rouge pour
quitter la gestionnaire sans ajouter de
licence.
Link zu iCAMUpdate | ESPRIT
update.icam.ch/esprit.html
11/12
11
Guide d'installation d'ESPRIT
ESPRIT 2016 – 19.16.160.3366 (R3)
ESPRITtoDNCNET
Définissez le Répertoire d’entrée
DNCNET,
sélectionnez les Options d’utilisation et
choisissez l’éditeur de texte que vous
utilisez, par exemple DNCNETEdit.
Ouvrez ESPRIT et contrôlez dans le menu Outils | Options | Emplacement fichier, que…
… l’Editeur Code CN pointe sur :
C:\Programmes (x86)\D.P.Technology\ESPRIT\
CLFile\SetupiCAM\ESPRITtoDNCNET\ESPRITtoDNCNET.exe
12
12/12
