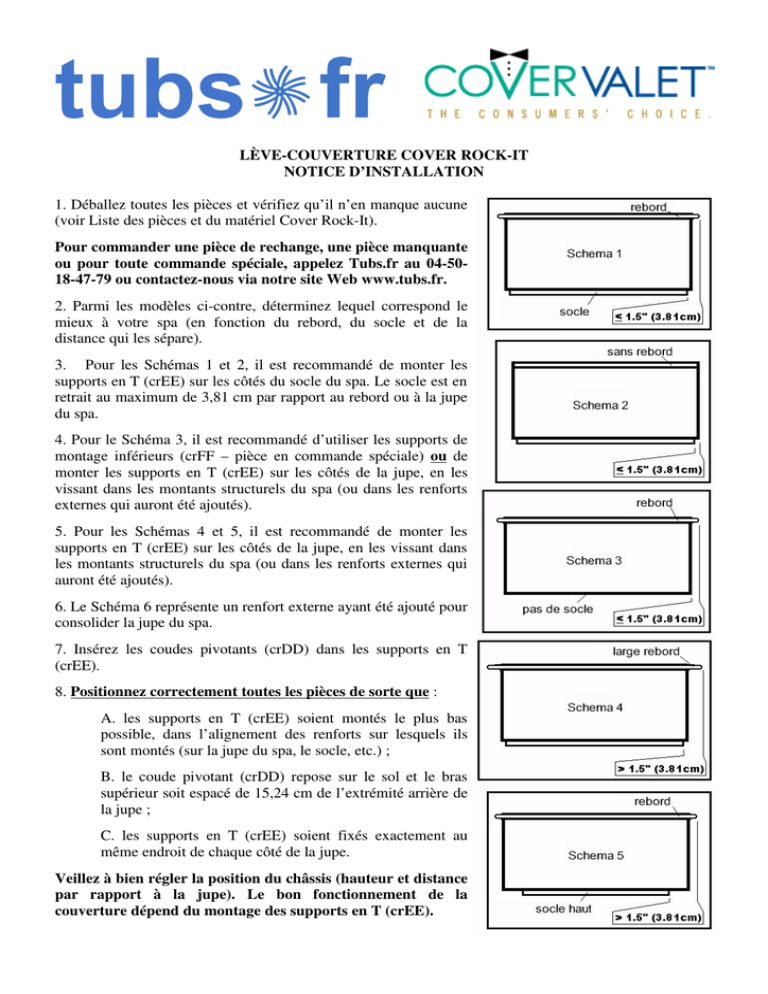

LÈVE-COUVERTURE COVER ROCK-IT
NOTICE D’INSTALLATION
1. Déballez toutes les pièces et vérifiez qu’il n’en manque aucune
(voir Liste des pièces et du matériel Cover Rock-It).
Pour commander une pièce de rechange, une pièce manquante
ou pour toute commande spéciale, appelez Tubs.fr au 04-5018-47-79 ou contactez-nous via notre site Web www.tubs.fr.
2. Parmi les modèles ci-contre, déterminez lequel correspond le
mieux à votre spa (en fonction du rebord, du socle et de la
distance qui les sépare).
3. Pour les Schémas 1 et 2, il est recommandé de monter les
supports en T (crEE) sur les côtés du socle du spa. Le socle est en
retrait au maximum de 3,81 cm par rapport au rebord ou à la jupe
du spa.
4. Pour le Schéma 3, il est recommandé d’utiliser les supports de
montage inférieurs (crFF – pièce en commande spéciale) ou de
monter les supports en T (crEE) sur les côtés de la jupe, en les
vissant dans les montants structurels du spa (ou dans les renforts
externes qui auront été ajoutés).
5. Pour les Schémas 4 et 5, il est recommandé de monter les
supports en T (crEE) sur les côtés de la jupe, en les vissant dans
les montants structurels du spa (ou dans les renforts externes qui
auront été ajoutés).
6. Le Schéma 6 représente un renfort externe ayant été ajouté pour
consolider la jupe du spa.
7. Insérez les coudes pivotants (crDD) dans les supports en T
(crEE).
8. Positionnez correctement toutes les pièces de sorte que :
A. les supports en T (crEE) soient montés le plus bas
possible, dans l’alignement des renforts sur lesquels ils
sont montés (sur la jupe du spa, le socle, etc.) ;
B. le coude pivotant (crDD) repose sur le sol et le bras
supérieur soit espacé de 15,24 cm de l’extrémité arrière de
la jupe ;
C. les supports en T (crEE) soient fixés exactement au
même endroit de chaque côté de la jupe.
Veillez à bien régler la position du châssis (hauteur et distance
par rapport à la jupe). Le bon fonctionnement de la
couverture dépend du montage des supports en T (crEE).
9. Marquez l’emplacement des trous, percez les pré-trous et
montez les supports en T (crEE) sur le spa à l’aide des tirefonds
(crD).
10. Montez les coudes pivotants (crDD) sur les supports en T
(crEE) de chaque côté du spa au moyen d’une rondelle (crB) et
d’une vis cruciforme (crC).
11. Emboîtez et fixez le tube profilé central (crAA) dans le tube
central (crBB) au moyen des trois vis autotaraudeuses (crA).
12. Centrez la couverture sur le spa.
13. Insérez les coudes extensibles (crCC) dans les coudes pivotants (crDD) et basculez les coudes
pivotants (crDD) vers l’avant. Tirez sur les coudes extensibles (crCC) jusqu’à ce qu’ils appuient sur la
couverture du spa, au niveau de la couture centrale, et maintenez l’ensemble en place.
14. Fixez les coudes extensibles (crCC) aux coudes pivotants (crDD), en utilisant trois vis
autotaraudeuses (crA) de chaque côté (deux à l’avant et une à l’arrière du tube).
15. Insérez les tubes centraux préalablement assemblés dans les coudes extensibles (crCC), centrez-les et
fixez-les de chaque côté au moyen des trois vis autotaraudeuses (crA).
NOTICE D’ENTRETIEN DU LÈVE-COUVERTURE COVER ROCK-IT
Le lève-couverture Cover Rock-It est conçu pour un usage spécifique. Il n’est pas conçu pour être PLIÉ,
DÉFORMÉ ou faire l’objet d’un USAGE ABUSIF. Ne jamais se mettre debout, s’asseoir, se coucher
ou poser un objet lourd sur la couverture. Ne pas nettoyer avec des produits abrasifs, des solvants ou des
détergents puissants. Le matériel est pourvu d’un revêtement en zinc qui lui assure une grande durabilité
mais toute exposition à des doses importantes de chlore, de brome, d’ozone ou d’autres produits
chimiques actifs peut entraîner une détérioration prématurée. Vérifiez souvent les vis et les boulons et
ajustez si nécessaire. Toute pièce présentant des marques d’usure doit être immédiatement remplacée.
Pour toute commande de pièce de rechange, appelez Tubs.fr au 04-50-18-47-79 ou contactez-nous
via notre site Web www.tubs.fr.
Le dispositif de levage Cover Rock-It doit être manipulé avec soin afin de garantir son bon
fonctionnement et sa longévité. Les présentes instructions d’utilisation et d’entretien vous sont fournies
pour parer à tout risque de dommage. Tout dommage causé par le non-respect des consignes d’entretien et
d’utilisation sera exclu de la garantie du fabricant.
NOTICE D’UTILISATION DU LÈVE-COUVERTURE COVER ROCK-IT
Comment FERMER votre couverture de spa au moyen
du dispositif Cover Rock-It :
A. La couverture étant en position verticale,
poussez-la délicatement vers le haut pour la
positionner sur la surface supérieure du spa.
B. Dépliez la couverture, centrez-la sur le spa et
verrouillez-la si votre spa est équipé d’un système
de verrouillage.
Comment OUVRIR votre couverture de spa au moyen du
dispositif Cover Rock-It :
A. Repliez délicatement la couverture.
B. Soulevez la couverture et le mécanisme Cover
Rock-It, puis faites doucement basculer
l’ensemble vers l’arrière jusqu’à ce que la
couverture revienne en position verticale.
NE LAISSEZ JAMAIS UN BAIN À REMOUS OU
UN SPA QUI N’EST PAS COUVERT SANS
SURVEILLANCE.
NE LAISSEZ JAMAIS UN BAIN À REMOUS OU
UN SPA COUVERT DÉVERROUILLÉ.
Liste des pièces et du matériel Cover Rock-It
Pour obtenir une pièce de rechange, une pièce manquante ou pour toute commande spéciale, appelez
Tubs.fr au 04-50-18-47-79 ou contactez-nous via notre site Web www.tubs.fr.
Symbole
crAA
crBB
crCC
crDD
crEE
Quantité
1
1
2
2
2
Description de la pièce
Tube central profilé
Tube central
Coude extensible
Coude pivotant
Support en T
Symbole
crA
crB
crC
crD
crE
Quantité
15
2
2
4
4
Description du matériel
Vis autotaraudeuse
Rondelle
Vis cruciforme
Tire-fond
Poignées en mousse
Supports de montage inférieurs
également disponibles en
commande spéciale
(visserie incluse)
Outils recommandés
* Mètre
* Crayon
* Perceuse et mèches
* Tournevis cruciforme
15,24 cm
FORMULAIRE D’ENREGISTREMENT DE LA GARANTIE COVER ROCK-IT
Remplissez le formulaire ci-dessous et retournez-le sous dix jours. Veuillez écrire en lettres
majuscules de façon lisible. Les formulaires incomplets et/ou illisibles ne seront pas enregistrés.
Nom du ou des propriétaires : __________________________________________________.
Adresse : ____________________________________________________________________.
N° de téléphone : (__________) _________________________________________________.
Adresse mél. : ________________________________________________________________.
Date d’achat : ______________________.
Nom du revendeur : ___________________________________________________________.
Comment avez-vous entendu parler de nous ?
1. Revendeur _______________.
4. Foire ou Salon _____________.
2. Exposition _______________.
5. Magazine _________________.
3. Par connaissance _________.
6. Télévision _________________.
7. Autre________________________________________________.
8. Internet (site Web) ____________________________________.
Si vous souhaitez davantage de renseignements, veuillez nous téléphoner au (001) (562) 283-0595,
nous envoyer un mél. à [email protected], ou nous adresser un courrier à l’adresse
suivante :
1621 East Spring Street.
Long Beach, CA. 90806 USA
Consultez notre site Web : www.CoverValet.com
California Home Spas, INC.
Cover Rock-It - Garantie limitée 5 ans
Le lève-couverture Cover Rock-It est garanti pièces et main d’œuvre pour une durée de cinq ans à
compter de la date d’achat. Si, pendant la période de garantie, le produit ne fonctionne plus en raison d’un
défaut matériel ou de fabrication, il sera réparé ou remplacé, à la discrétion de California Home Spas,
INC. (le coût du transport à destination et en provenance des locaux du fabricant est exclu de la garantie).
EXCLUSIONS : La présente garantie ne couvre pas
1. les dommages consécutifs à une utilisation du Cover Rock-It et/ou de la couverture de spa nonconforme aux documents d’entretien et d’utilisation fournis par California Home Spas, INC. ;
2. les défauts des pièces qui ne sont pas des composants du lève-couverture Cover Rock-It ;
3. tout dommage ou accident découlant de l’usage impropre ou abusif du Cover Rock-It, d’une
négligence, ou toute altération qui n’est pas incluse dans la garantie telle que spécifiée par
California Home Spas, INC. ;
4. les phénomènes de décoloration normaux et les détériorations mineures dus à l’exposition aux
intempéries, au soleil, aux produits chimiques ou à d’autres facteurs environnementaux ;
5. les dommages consécutifs à l’utilisation de solvants, de produits ou d’outils nettoyants abrasifs et
de détergents corrosifs.
*** Sauf disposition contraire, aucune garantie supplémentaire ne peut être fournie explicitement
ou implicitement, oralement ou par écrit. ***
AVERTISSEMENTS :
A. La société California Home Spas, INC. ne peut être tenue responsable des dommages et intérêts
indirects ou des dépenses accessoires résultant d’une violation quelconque de la garantie
susmentionnée.
B. La présente garantie vous confère des droits légaux spécifiques mais vous pouvez bénéficier
d’autres droits selon l’état ou le pays où vous résidez.
C. Tout litige entre l’Acheteur et California Home Spas, INC. relevant de la présente garantie peut
être résolu, à la discrétion de l’Acheteur, conformément aux règles de l’American Arbitration
Association (office de médiation et d’arbitrage) dans l’État de Californie aux États-Unis.
D. Si une ou plusieurs clauses, dispositions, avenants ou conditions de la présente garantie sont
déclarées nulles, invalides, illégales ou illicites de quelque façon que ce soit, les autres modalités
et conditions de la présente garantie ne s’en trouveront pas modifiées et demeureront en vigueur.
