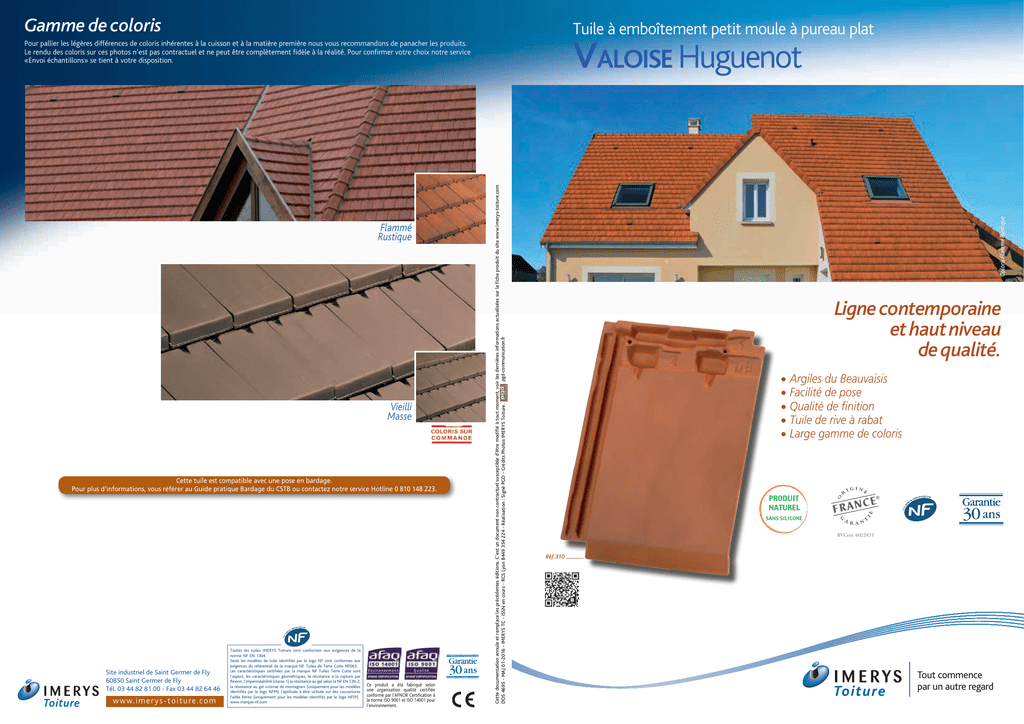

Gamme de coloris
Tuile à emboîtement petit moule à pureau plat
Valoise Huguenot
Coloris Flammé Rustique
Ligne contemporaine
et haut niveau
de qualité.
• Argiles du Beauvaisis
• Facilité de pose
• Qualité de finition
• Tuile de rive à rabat
• Large gamme de coloris
EDITION • PUBLICITÉ • INTERNET
Flammé
Rustique
Cette documentation annule et remplace les précédentes éditions. C’est un document non contractuel susceptible d’être modifié à tout moment, voir les dernières informations actualisées sur la fiche produit du site www.imerys-toiture.com
DOS 4695 - MAJ 01-2016 - IMERYS TC - ISSN en cours - RCS Lyon B449 354 224 - Réalisation : Signé PGD - Crédits Photos IMERYS Toiture. communication pgd-communication.fr
Pour pallier les légères différences de coloris inhérentes à la cuisson et à la matière première nous vous recommandons de panacher les produits.
Le rendu des coloris sur ces photos n’est pas contractuel et ne peut être complètement fidèle à la réalité. Pour confirmer votre choix notre service
«Envoi échantillons» se tient à votre disposition.
Vieilli
Masse
Cette tuile est compatible avec une pose en bardage.
Pour plus d’informations, vous référer au Guide pratique Bardage du CSTB ou contactez notre service Hotline 0 810 148 223.
Site industriel de Saint Germer de Fly
60850 Saint Germer de Fly
Tél. 03 44 82 81 00 - Fax 03 44 82 64 46
www.imerys-toiture.com
Toutes les tuiles IMERYS Toiture sont conformes aux exigences de la
norme NF EN 1304.
Seuls les modèles de tuile identifiés par le logo NF sont conformes aux
exigences du référentiel de la marque NF Tuiles de Terre Cuite NF063.
Les caractéristiques certifiées par la marque NF Tuiles Terre Cuite sont
­l’aspect, les caractéristiques géométriques, la résistance à la rupture par
flexion, l’imperméabilité (classe 1) la résistance au gel selon la NF EN 539-2,
la résistance au gel «climat de montagne» (uniquement pour les modèles
identifiés par le logo NFM), l’aptitude à être utilisée sur des couvertures
Faible Pente (uniquement pour les modèles identifiés par le logo NFFP).
www.marque-nf.com­
Ce produit a été fabriqué selon
une organisation qualité certifiée
conforme par l’AFNOR Certification à
la norme ISO 9001 et ISO 14001 pour
l’environnement.
BVCert. 6022823
Réf.310
Tout commence
par un autre regard
Tuile à emboîtement petit moule à pureau plat
Valoise Huguenot
Vous avez besoin
d’un quantitatif ?
D’une validation
technique?
Pureau catalogue : 268 mm
Largeur utile : 190 mm
Quantité par palette : 480 tuiles
Pose à joints croisés
joints croisés
Sans écran
Tableaux des pentes minimales
admissibles (exprimé en m/m extrait du DTU 40-211).
Important : au delà de 12ml de
projection horizontale contacter
notre Hot Line.
Tuiles
complémentaires
Caractéristiques techniques
Ml de liteaux par m2 de couverture :
- Pureau de 268 mm : = 3,73 ml
Poids au m2 : 44 kg
Nombre au m2 : 20
Double
L
Pose
Emboitement
Longueur
hors tout
320 mm
l
Largeur
hors tout
Poids
unitaire
222 mm
2,2 kg
20
Avec écran
Zones géographiques d’application
Zone 2
Zone 1 < 200m
entre 200 et 500m
Sites
Nombre
au m2
Zone 3 > 500m
Site de
production
DTU
St Germer de Fly
40-211
Zones géographiques d’application
Zone 2
Zone 1 < 200m
entre 200 et 500m
Sites
Zone 3 > 500m
Protégé0,55
0,60
0,70
Protégé0,45
0,50
0,60
Normal
0,60
0,70
0,80
Normal
0,50
0,60
0,70
Exposé 0,80
0,90
1,00
Exposé 0,70
0,75
0,85
Accessoires de plain pan
Accessoires de rive
Ø 100
Coupes transversales au niveau du liteau
145
75
utile
devant
tenon
Pose avec rives individuelles
142
130 hors tout
Rive
gauche
Tuile à douille Valoise/Terroise
Ø 100
Réf. 310.30
Tuile de ventilation
Valoise / Terroise
(section avec grille 30 cm2)
Réf. 310.20
Rive
droite
Lanterne petit modèle
Ø 100
(section d’aération 30 cm2)
Réf. 1004
1/2 tuile Valoise
Réf.310.01
Tuile de rive à rabat droite à
emboîtement Valoise
(3,8 au ml)
Réf. 310.70
Tuile de rive à rabat gauche à
recouvrement Valoise
(3,8 au ml)
Réf. 310.71
Accessoires de rive
115 mm avec 1/2 tuile
210 mm avec 1 tuile
190 mm
190 mm
190 mm
235 mm avec 1 tuile
143 mm avec 1/2 tuile
190 mm
Accessoires de faîtage
290
310
260
325
300
30
utile
45
utile
360
70
utile
75 utile
int.
Pose avec tuiles de rives à rabat
Fronton pour faîtière Valoise
Réf. 310.151
Rive à rabat
gauche
Rive à rabat
droite
Fronton pour faîtière
1/2 ronde à recouvrement
Réf. 807
Fronton pour faîtière angulaire à
emboitement
Réf. 801
1/2 tuile de finition Valoise
Réf. 310.86 (3)
Tuile de finition Valoise
Réf. 310.80 (3)
94 mm
190 mm
190 mm
190 mm
190 mm
50 utile
int.
Faîtière Valoise à emboîtement
(3,3 au ml)
Réf. 310.150
About d’arêtier Valoise à
emboîtement
Réf. 310.153
Ø 225 utile
150 utile int.
Arêtier Valoise à emboîtement
(2,7 au ml)
Réf. 310.152
Ø 280 utile
425
432
utile
355
utile
80 utile
int.
Cotations
188 utile int.
Accessoires de faîtage
420
utile
185 mm
75 utile
int.
155 utile
int.
Faîtière/arêtier angulaire à
emboitement (3 au ml)
Réf. 710 crochet adapté :
crochet F3 Réf. CRP 705
Ø 225 utile
155 mm
Rive individuelle droite à
emboîtement (3,8 au ml)
Valoise/Terroise/HP17
Réf. 310.43 (1)
Rive individuelle gauche à
recouvrement (3,8 au ml)
Valoise/Terroise/HP17
Réf. 310.44 (1)
217 utile
int.
Faîtière 1/2 ronde à
emboîtement (2,5 au ml)
Réf. 717
About de faîtière 1/2
ronde à emboîtement
Réf. 869
Rencontre porte poinçon
petit modèle 4 ouvertures
angulaires
Réf. 901
Rencontre porte poinçon
petit modèle 3 ouvertures
angulaires
Réf. 903
Rencontres porte poinçon :
3 ouvertures rondes Réf. 908
4 ouvertures rondes Réf. 906
Poinçon pointe élancée
Réf. 983
Tuile à énergie solaire
Accessoires fonctionnels
40
m
m
Accessoires de faîtage
About d’arêtier angulaire à
emboîtement
Réf. 859
26
8
m
m
26
8
m
m
450
Tuile en verre Valoise
Huguenot
Réf. VERCO 01
26
8
m
m
Poinçon pomme de pin
Réf. 984
Faîtage scellé
Châssis aluminium universel pour
tuiles faiblement galbées, plates
et à pureau plat. Ouverture 180°
(vitrage 55x46cm)
Réf. CHFAGTPPP.180 (2)
Crochet «PM»
Fixation pour égout
Réf. CRP 03
Fixation dans
l’emboîtement
Réf. MONO 14 -17 (4)
8
m
m
NOUVELLE GAMME TECTYS
0
m
m
26
Retrouvez l’ensemble de notre gamme d’accessoires fonctionnels sur
www.imerys-toiture.com
sécurité
finition
80
m
m
22
éclairage
60
mm
Ce document n’est pas contractuel. Les caractéristiques techniques et de conditionnement de la gamme de tuiles et accessoires figurant dans cette documentation sont modifiables à tout moment et sans préavis par IMERYS Toiture. Les
valeurs sont données à titre indicatif et sont susceptibles d’évolution. Les procédés d’impression ne garantissent pas obligatoirement une reproduction fidèle des couleurs, demandez à voir la tuile en situation. Les utilisateurs doivent se
renseigner sur ces caractéristiques lors de leurs commandes par tout moyen de leur choix, IMERYS Toiture mettant à disposition les fiches produits actualisées sur www.imerys-toiture.com.
fixation
crochets
à neige
étanchéité
outils
ventilation
Tuile photovoltaïque
Contacter notre Hotline technique pour avoir l’offre technique la
plus adaptée à votre projet. N° Azur 0 810 148 223
(1) Compatible avec les modèles Valoise Huguenot / Terroise
Huguenot / Auxoise / HP17
(2) Produit disponible en coloris Brun et Ardoisé
(3) Sur commande
(4) Choix du crochet en fonction de la section du liteau :
Mono 14 pour une section 25 x 27,
Mono 16 pour une section 27 x 40,
Mono 17 pour une section 40 x 40
