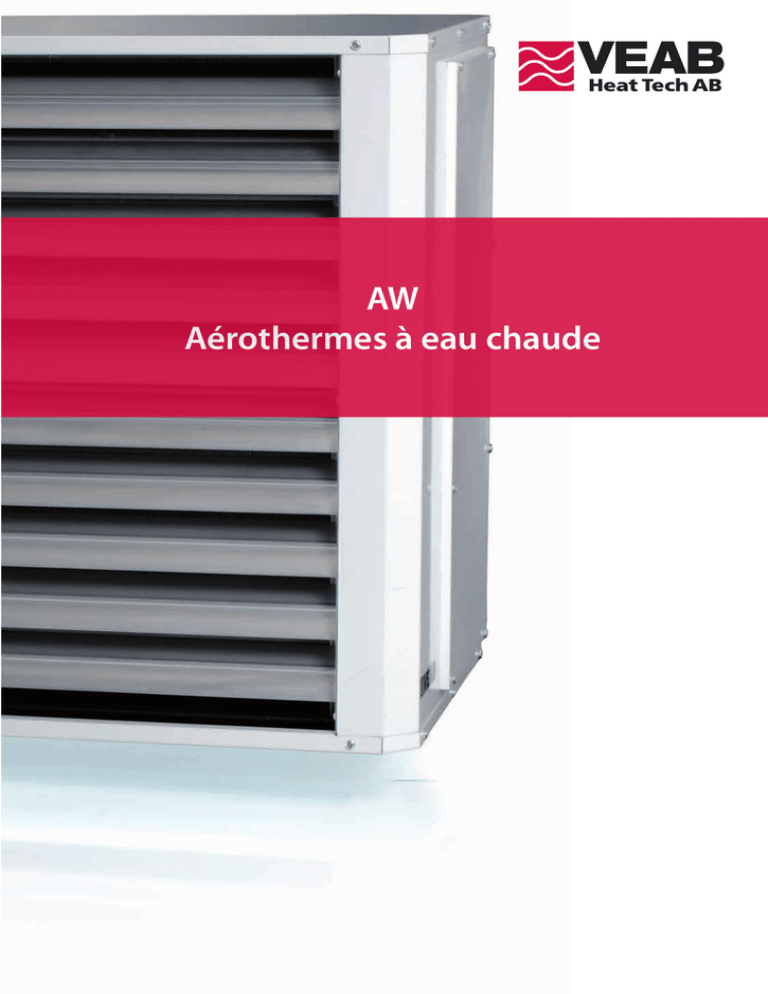

AW Aérothermes à eau chaude
AW
Aérothermes à eau chaude
AÉROTHERMES À EAU CHAUDE
AW
Aérothermes à eau chaude
Les ventilateurs AW sont utilisés pour le chauffage permanent d'entrepôts, de sites industriels, d'ateliers, de
salles de sport, de magasins et autres bâtiments de ce type. Son design attrayant, ses formes simples et élégantes permettent d'installer la série AW dans les lieux publics.
Équipés d'un mélangeur permettant l'apport d'air frais, les ventilateurs AW peuvent aussi servir de systèmes d'aération. La série AW est composée de quatre tailles et de trois modèles différents. Tous les ventilateurs sont conçus pour
du 230V~, d'où une installation très simple. Ces ventilateurs font très peu de bruit et sont très sûrs d'emploi.
• Quatre tailles et trois modèles
• Existe avec dispositif de commande intégré pour réglage
par sonde ou pour signal de commande externe 0...10 V
• Faible niveau sonore – convient à la plupart des
environnements
• Trois vitesses de ventilateurs en standard
• Installation 230V~ simple
• Le déflecteur permet d'orienter l'air de bas en haut
• Capot d'inspection pour nettoyage du ventilateur et du
serpentin
Caractéristiques
Le boîtier est en tôle d'acier galvanisé à chaud et laqué blanc.
Le serpentin est composé de tube de cuivre et d'ailettes en aluminium. Ventilateur monté sur roulement et à protection contre
la surchauffe, d'où un niveau sonore faible et un fonctionnement
sécurisé. Pour l'apport d'air frais, la série AW peut être équipée
d'un mélangeur et transformée ainsi en une excellente unité
d'aération. Voir le modèle AW-af, pages 6 et 7.
Le modèle AW existe en trois versions AW-a, AW-af et
AW-s.
AW
Capacité
Les pages 10 et 11 contiennent des exemples de capacités pour
les différentes tailles. Vous pouvez aussi effectuer vos propres
calculs à l'aide de notre programme en ligne VEAB Select
(www.veab.com) ou bien contacter votre revendeur pour lui
demander son assistance.
Montage
Le modèle AW peut être monté au mur avec la console AWV
ou au plafond avec le support AWT.
Commande
Dispositif de commande intégré
-a
Aérotherme à dispositif de commande intégré pour sonde
externe et réglage de la consigne. Peut aussi être commandé
par un signal de commande externe 0...10 V. Voir pages 4 et 5.
-af, en cas de risque de gel
Aérotherme à dispositif de commande intégré pour sonde
externe et réglage de la consigne. Utilisé dans les pièces froides
et en cas d'installation avec mélangeur. Voir pages 6 et 7.
Dispositif de commande externe
-s
Aérotherme pour dispositif de commande externe.
Trois vitesses de ventilateur possibles. Voir pages 8 et 9.
Homologation
Ces ventilateurs de chauffage sont fabriqués conformément aux normes suivantes:
La directive LVD: EN 60355-1 et EN 60335-2-30
La directive EMC: EN 61000-6-2 et EN 61000-6-3
La directive EMF: EN 62233
Page 2 | Chap. 17
AÉROTHERMES À EAU CHAUDE
Aperçu de gamme
Type
AW12
AW22
AW42
AW62
Tension
230V~
230V~
230V~
230V~
Consommation électrique max.
A
0,4
0,6
0,9
2,2
Débit d'air 1) (vitesse lente/rapide)
m³/h
600 / 900 / 1200
1100 / 1500 / 2300
1900 / 2500 / 3900
3000 / 4500 / 6200
Niveau sonore (vitesse lente/rapide)
dB
41 / 51 / 56
41 / 52 / 56
44 / 55 / 62
48 / 57 / 68
Portée 3) (vitesse rapide)
m
4,5
7,0
9,0
14,0
Portée avec AWLA (vitesse rapide)
m
6,5
10,0
12,5
19,0
Tubes de connexion
∅ mm
22
22
28
28
Temp.maximale de l'eau, AW-a et AW-af
°C
100
100
100
100
Temp.maximale de l'eau AW-s
°C
150
150
150
150
Pression fonct. max. (de l'eau)
bar
10
10
10
10
Température ambiante maximale
°C
30
30
30
30
X
X
X
X
2)
3)
Peut être commandé en version -a
Peut être commandé en version -af
Peut être commandé en version -s
Poids
kg
Niveau d'étanchéité
1)
2)
3)
X
X
X
X
X
X
X
17
23
32
46
IP44
IP44
IP44
IP44
Le débit d'air avec mélangeur et filtre ou filtre monté dans l'AW est environ 20 % plus faible que celui annoncé pour les ventilateurs à sortie libre.
Mesuré à 5 mètres devant l'AW.
La portée indiquée correspond à une température d'air d'admission de +40 °C et à une température ambiante de +18 °C.
La portée est définie comme la distance entre le ventilateur de chauffage de l'air et le point où la vitesse de l'air est de 0,2 m/s.
A mm
B mm
C mm
D mm
E ∅ mm
F mm
G mm
H mm
I mm
∅ K mm
AW 12
485
430
325
570
22
46
200
260
330
10
AW 22
560
530
350
600
22
46
200
330
410
10
AW 42
710
655
400
740
28
70
270
420
505
10
AW 62
855
780
445
785
28
70
270
550
640
10
AW
Dimensions
I
Chap. 17 | Page 3
AÉROTHERMES À EAU CHAUDE
A V E C D I S P O S I T I F D E C O M M A N D E I N T É G R É P O U R R É G L A G E D U V E N T I L A T E U R E T D E L' E A U
AW-a
Aérotherme à eau chaude avec dispositif de commande intégré
pour réglage du ventilateur et de l'eau
Le modèle AW-a à dispositif de commande intégré est plus facile à installer compte tenu de la simplification
des chemins de câbles. Ce qui limite les coûts d'installation et les risques d'erreurs de câblage. Le modèle
AW-a peut être commandé à l'aide d'une sonde externe ou d'un signal de commande externe 0...10 V.
Modèle -a
Le modèle AW-a est livré avec un dispositif de commande
automatique intégré du ventilateur et un dispositif de réglage
complet de l'eau avec vanne et actuateur. Pour les valeurs kvs de
la vanne, voir le tableau de droite.
Le modèle AW-a comporte un dispositif de réglage automatique de la vitesse du ventilateur à trois paliers en fonction
du chauffage souhaité. Si aucun chauffage n'est nécessaire,
le ventilateur s'arrête et la vanne ferme le flux d'eau, d'où une
économie d'énergie et d'argent. Cela réduit également le niveau
sonore et diminue le niveau de poussière dans le serpentin et le
ventilateur.
Tailles des
vannes
Kvs
AW 12a
7,3
AW 22a
7,3
AW 42a
11,8
AW 62a
11,8
Réglage
Accessoires
Le modèle AW-a comporte également une sonde d'ambiance
externe et un bouton de réglage de la consigne, voir exemple
page suivante. Le modèle AW-a peut aussi être commandé par
un signal de commande externe 0...10 V.
Voir page suivante pour les accessoires adaptés au modèle AW-a.
Un ventilateur AW-a à sonde intégrée peut commander un
nombre illimité de ventilateurs AW-a et d'aérothermes plafonniers de type CAW-a. Les unités alors contrôlées ne nécessitent
plus aucune sonde, car elles reçoivent le signal de commande du
ventilateur AW-a qui en est équipé.
Voir page suivante pour les sondes.
Montage
Le support AWT permet d'installer le modèle AW-a au
plafond et le support AWV permet de l'installer sur un mur. Voir
page suivante pour les dimensions.
AWK
AWT
AW
AWV
AW-a
AWLH
AWLA
AWPF
AWLH
AWLA
AW-a
AWF
Gestion de projet/commande
Description - AW-a
Aérotherme à eau chaude VEAB de type AW-a, à boîtier en tôle d'acier galvanisé laqué blanc. Serpentins en tubes de cuivre et
ailettes en aluminium. Dispositif de commande intégré permettant de choisir entre trois vitesses de ventilation en fonction des
besoins de chauffage et de mettre en marche/ arrêter le flux d'eau. Le réglage de la consigne s'effectue à l'aide d'une sonde externe
ou d'un signal de commande externe 0...10 V. Les accessoires de types sonde, bouton de réglage de la consigne, filtres, déflecteurs
et supports doivent être commandés séparément.
Page 4 | Chap. 17
AÉROTHERMES À EAU CHAUDE
A V E C D I S P O S I T I F D E C O M M A N D E I N T É G R É P O U R R É G L A G E D U V E N T I L A T E U R E T D E L' E A U
Accessoires
Produit
Plage
Niveau d'étanchéité
Sonde d'ambiance TG-R430
Avec réglage de consigne.
Plage
0-30°C
IP30
Sonde d'ambiance TG-R530.
Complété par TG-R430 pour réglage de la
consigne.
Plage
0-30°C
IP30
Sonde d'ambiance TG-R630.
Complété par TG-R430 pour réglage de la
consigne.
Plage
0-30°C
IP54
Produit
Longueur totale :
AWK 22 = 550 mm
AWK 42 = 600 mm
AWK 62 = 600 mm
Filtre AWF
Filtre à sac accordéon pour AWK et AWB.
Réduit les dépôts de poussière sur le ventilateur et
le serpentin.N'existe pas pour le AW 12.
Catégorie de filtres G3
Filtre AWPF
Filtre plat pour montage entre le ventilateur et
le serpentin.
La température maxi. de l'eau
chaude avec filtre monté et de
100 °C.
AW
Élément de filtre AWK
Pour le filtrage de l'air fourni au ventilateur AW.
Le filtre doit être commandé en option.
N'existe pas pour le AW 12.
Déflecteur AWLH
Lames de déflecteur en aluminium. Pour orienter l'air d'un côté
ou de l'autre. Utilisation impossible avec le modèle AWLA.
Accélérateur d'air AWLA
Prolonge la portée de 40 % en moyenne.
Utilisation impossible avec le modèle AWLH.
Support mural AWV
Longueur totale :
AW 12 et 22 = 200 mm
AW 42 et 62 = 270 mm
Support de plafond AWT
La distance entre le plafond et l'AW
est de 150 mm.
Chap. 17 | Page 5
AÉROTHERMES À EAU CHAUDE
P O U R I N S TA L L AT I O N S PR É S E N TA N T D E S R I S Q U E S D E G E L
AW-af
Aérothermes à eau chaude pour installations présentant des risques de gel
Le modèle AW-af est utilisé dans les installations présentant des risques de gel, par exemple en cas de montage
avec un mélangeur.
Modèle -af
Réglage
Le modèle AW-af fonctionne à la vitesse sélectionnée lors de
l'installation et le moteur de ventilateur tourne en continu. Le
réglage fin de la température s'effectue à l'aide de la vanne et de
l'actuateur fournis. Le modèle AW-af comporte une connexion
automatique du chauffage de veille, de la protection antigel et de
l'alarme. En cas d'alarme de gel, le mélangeur et, le cas échéant,
le ventilateur d'aération cessent de fonctionner.
Le modèle AW-af fonctionne à la température de la pièce et une
température d'arrivée d'air minimale. La sonde de température
d'arrivée d'air est installée en usine. Le modèle AW-af est complété par une sonde d'ambiance externe. Le réglage de la consigne
s'effectue soit sur le régulateur intégré, soit de façon externe sur le
TG-R430.
Accessoires
Afin d'optimiser le contrôle antigel, nous recommandons
d'installer le modèle AW-af dans un circuit secondaire avec
pompe de circulation et vanne anti-retour (non fournies).
Voir page suivante pour les accessoires adaptés au modèle AW-af.
Montage
Le modèle AW12 n'existe pas en version -af.
Si le modèle AW-af comporte un mélangeur, fixer le support
fourni à l'AW et le connecter pour soulager la structure.
AWY
AW
AWB
AWF
AWLH
AW-af
Gestion de projet/commande
Description - AW-af
Aérotherme à eau chaude VEAB de type AW-af, à boîtier en tôle d'acier galvanisé laqué blanc. Serpentins en tubes de cuivre et
ailettes en aluminium. Dispositif de commande intégré pour réglage de la température de la pièce et de la température d'arrivée
d'air minimale. La sonde de température d'arrivée d'air est installée en usine. Le dispositif de commande adapte le flux d'eau aux
besoins de chauffage du bâtiment et comporte même un chauffage de veille, ainsi qu'une protection contre le gel avec alarme.
La sonde d'ambiance et le bouton de réglage de la consigne sont connectés de façon externe. Les accessoires de types mélangeurs
AWB, sondes d'ambiance, boutons de réglage de la consigne, filtres et déflecteurs doivent être commandés séparément.
Page 6 | Chap. 17
AÉROTHERMES À EAU CHAUDE
P O U R I N S TA L L AT I O N S PR É S E N TA N T D E S R I S Q U E S D E G E L
Accessoires
Produit
Plage
Niveau d'étanchéité
Sonde d'ambiance TG-R430
Avec réglage de consigne.
Plage
0-30°C
IP30
Sonde d'ambiance TG-R530.
Complété par TG-R430 pour réglage de la
consigne.
Plage
0-30°C
IP30
Sonde d'ambiance TG-R630.
Complété par TG-R430 pour réglage de la
consigne.
Plage
0-30°C
IP54
Bouton de sélection AWD
0 = fermé
1 = chauffage de circulation
2 = ventilation
IP65
Produit
Grille de mur extérieur AWY
Livré complet avec traverse murale télescopique
qui se fixe directement sur l'AWB.
Dimensions de l'ouverture murale,
L x H mm :
AWY 22 = 495 x 495
AWY 42 = 600 x 600
AWY 62 = 735 x 735
Mélangeur AWB
Fonctionne avec l'AW en tant qu'unité d'aération et
fournit à la pièce de l'air sain réchauffé. Le modèle AWB
est isolé contre la condensation. L'humidificateur de
mélange est ouvert automatiquement par un moteur
d'humidificateur (à commander en option). Livré avec
un support de fixation qui doit être monté sur l'AW.
Longueur totale :
AWB 22 = 880 mm
AWB 42 = 980 mm
AWB 62 = 1105 mm
Filtre AWF
Filtre à sac accordéon pour AWK et AWB.
Réduit les dépôts de poussière sur le ventilateur et
le serpentin.N'existe pas pour le AW 12.
Catégorie de filtres G3
Moteur d'humidificateur SF 230.
Pour AWB 22, 42 et 62.
Niveau d'étanchéité IP54
Unité de commande AWBH
Réglage manuel d'AWB.
Pour AWB 22, 42 et 62.
Chap. 17 | Page 7
AW
Déflecteur AWLH
Lames de déflecteur en aluminium.
Pour orienter l'air d'un côté ou de l'autre.
AÉROTHERMES À EAU CHAUDE
À DISPOSITIF DE COMMANDE EXTERNE
AW-s
Aérothermes à eau chaude à dispositif de commande externe
Le modèle AW-s à dispositif de commande externe constitue une alternative pour les utilisateurs qui
recherchent un ventilateur de chauffage simple, sans pour autant sacrifier la qualité.
Modèle -s
Accessoires
Le modèle AW-s est livré sans dispositif de commande automatique. Il a trois vitesses de ventilation standard. La vitesse peut
être commandée à l'aide du sélecteur AWC ou choisie lors des
travaux d'installation électrique.
Voir page suivante pour les accessoires adaptés au modèle AW-s.
Réglage
Le modèle AW-s est complété par un thermostat d'ambiance,
une vanne et un actuateur, ainsi que par un sélecteur de vitesse,
le cas échéant. Voir page suivante.
Montage
Le support AWT permet d'installer le modèle AW-s au plafond
et le support AWV permet de l'installer sur un mur. Voir page
suivante pour les dimensions.
VanneKvs
AWTV 12-22, IP44
AWTV 42-62, IP44
7,3
11,8
AWT
AWV
AW
AW-s
AWK
AWLH
AWLA
AWPF
AW-s
AWLH
AWLA
AWF
Gestion de projet/commande
Description - AW-s
Aérotherme à eau chaude VEAB de type AW-s, à boîtier en tôle d'acier galvanisé laqué blanc. Serpentins en tubes de cuivre et
ailettes en aluminium. Moteur de ventilateur à trois vitesses. Les accessoires de types thermostats, filtres, déflecteurs et supports
doivent être commandés séparément.
Page 8 | Chap. 17
AÉROTHERMES À EAU CHAUDE
À DISPOSITIF DE COMMANDE EXTERNE
Accessoires
Produit
Actuateur et vanne AWTV 12-62, IP44
Utilisé conjointement avec le thermostat
R31 ou SR 121/1.
Plage
Niveau d'étanchéité
90°C maxi
25 bar
IP44
Sélecteur de nombre de tours AWC 12-62
Commande jusqu'à deux AW-s.
1=bas régime, 2=moyen régime, 3=haut régime
IP65
Thermostat SR 121/1
Peut commander deux AW-s.
Plage 0-40°C
IP54
Thermostat d'ambiance R31
Peut commander un AW-s.
Plage 7-30°C
IP20
Élément de filtre AWK
Pour le filtrage de l'air fourni au ventilateur AW.
Le filtre doit être commandé en option.
N'existe pas pour le AW 12.
Longueur totale :
AWK 22 = 550 mm
AWK 42 = 600 mm
AWK 62 = 600 mm
Filtre AWF
Filtre à sac accordéon pour AWK et AWB.
Réduit les dépôts de poussière sur le ventilateur et le
serpentin.N'existe pas pour le AW 12.
Catégorie de filtres G3
Filtre AWPF
Filtre plat pour montage entre le ventilateur et
le serpentin.
La température maxi. de l'eau chaude
avec filtre monté et de
100 °C.
Déflecteur AWLH
Lames de déflecteur en aluminium. Pour orienter l'air d'un côté
ou de l'autre. Utilisation impossible avec le modèle AWLA.
Accélérateur d'air AWLA
Prolonge la portée de 40 % en moyenne.
Utilisation impossible avec le modèle AWLH.
Support mural AWV
Longueur totale :
AW 12 et 22 = 200 mm
AW 42 et 62 = 270 mm
Support de plafond AWT
La distance entre le plafond et l'AW
est de 150 mm.
Chap. 17 | Page 9
AW
Produit
AÉROTHERMES À EAU CHAUDE
Capacité AW12
Temp. eau
Entrée/Sortie 90°C/70°C
Entrée/Sortie 80°C/60°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
44,5
24,5
0,30
31,9
-10
49,3
20,0
0,25
600
-10
55,9
14,8
1200
±0
49,0
900
±0
600
Entrée/Sortie 60°C/40°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
38,1
21,6
0,27
25,9
22,1
42,5
17,7
0,22
0,18
12,8
48,3
13,1
21,2
0,26
24,6
42,6
53,4
17,3
0,21
17,0
±0
59,3
12,8
0,16
1200
+15
55,5
16,6
900
+15
59,1
600
+15
64,0
Débit
d'air
Air
entrant
m³/h
°C
°C
1200
-10
900
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
25,3
15,9
0,19
15,6
18,0
28,6
13,0
0,16
10,9
0,16
10,5
33,0
9,7
0,12
6,4
18,4
0,23
19,4
29,5
12,8
0,16
10,6
46,4
15,1
0,18
13,5
32,3
10,5
0,13
7,4
9,9
51,7
11,2
0,14
7,9
36,1
7,8
0,09
4,4
0,20
15,7
48,9
13,9
0,17
11,7
35,4
8,4
0,10
5,0
13,6
0,17
10,9
52,0
11,4
0,14
8,1
37,3
6,9
0,08
3,5
10,0
0,12
6,4
56,2
8,4
0,10
4,8
40,0
5,1
0,06
2,1
Air
Puissance
sortant
Air
Puissance
sortant
Air
Puissance
sortant
Capacité AW22
AW
Temp. eau
Entrée/Sortie 90°C/70°C
Entrée/Sortie 80°C/60°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
40,3
43,4
0,53
33,6
-10
47,6
32,4
0,40
1100
-10
52,7
25,9
2300
±0
45,3
1500
±0
1100
Entrée/Sortie 60°C/40°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
34,4
38,3
0,47
27,2
19,7
40,9
28,6
0,35
0,32
13,0
45,5
22,9
37,6
0,46
25,8
39,3
51,9
28,1
0,35
15,1
±0
56,4
22,4
0,28
2300
+15
52,4
29,4
0,36
1500
+15
57,8
21,9
1100
+15
61,6
17,5
Débit
d'air
Air
entrant
Air
Puissance
sortant
m³/h
°C
°C
2300
-10
1500
Page 10 | Chap. 17
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
22,4
38,0
0,34
16,0
16,0
27,3
21,0
0,25
9,5
0,28
10,6
30,7
16,8
0,20
6,4
32,6
0,40
20,3
27,1
22,5
0,27
10,8
45,0
24,4
0,30
11,9
31,2
16,9
0,21
6,4
10,0
49,1
19,5
0,24
8,0
34,1
13,5
0,16
4,3
16,4
46,2
24,5
0,30
12,1
33,6
14,6
0,18
5,0
0,27
9,7
50,8
18,3
0,22
7,1
36,4
11,0
0,13
3,0
0,22
6,4
54,1
14,7
0,18
4,8
38,5
8,8
0,11
2,0
Air
Puissance
sortant
Air
Puissance
sortant
AÉROTHERMES À EAU CHAUDE
Capacité AW42
Temp. eau
Entrée/Sortie 90°C/70°C
Entrée/Sortie 80°C/60°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
38,8
71,4
0,88
41,7
-10
46,4
52,9
0,65
1900
-10
51,0
43,4
3900
±0
44,0
2500
±0
1900
Entrée/Sortie 60°C/40°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
33,1
63,0
0,77
33,8
24,1
39,9
46,7
0,57
0,54
16,9
44,0
38,4
61,9
0,76
32,1
38,2
50,8
45,9
0,56
18,6
±0
54,9
37,7
0,46
3900
+15
51,3
48,4
2500
+15
57,0
1900
+15
60,4
Débit
d'air
Air
entrant
m³/h
°C
°C
3900
-10
2500
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
21,6
46,1
0,56
20,0
19,6
26,6
34,3
0,42
11,8
0,47
13,8
29,7
28,3
0,34
8,3
53,7
0,66
25,3
26,4
37,1
0,45
13,5
44,2
39,8
0,49
14,7
30,7
27,7
0,34
8,0
13,0
47,8
32,8
0,40
10,3
33,3
22,8
0,28
5,7
0,60
20,5
45,4
40,4
0,50
15,1
33,2
24,2
0,29
6,3
35,8
0,44
11,9
50,2
30,0
0,37
8,8
36,2
18,1
0,22
3,7
29,4
0,36
8,3
53,1
24,7
0,30
6,2
38,0
16,9
0,18
2,7
Air
Puissance
sortant
Air
Puissance
sortant
Air
Puissance
sortant
Capacité AW62
Entrée/Sortie 90°C/70°C
Entrée/Sortie 80°C/60°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
36,9
109,0
1,34
49,3
-10
42,4
88,4
1,09
3000
-10
49,3
66,6
6200
±0
42,3
4500
±0
3000
Entrée/Sortie 60°C/40°C
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
°C
31,4
96,2
1,18
39,8
33,6
36,3
78,0
0,96
0,82
20,0
42,4
58,9
94,5
1,16
38,0
36,7
47,2
76,6
0,94
25,8
±0
53,4
57,8
0,71
6200
+15
49,9
73,9
4500
+15
54,0
3000
+15
59,1
Débit
d'air
Air
entrant
m³/h
°C
°C
6200
-10
4500
Débit
d'eau
Perte de
charge
d'eau
kW
l/s
kPa
20,3
70,3
0,85
23,4
27,2
23,9
57,2
0,70
16,1
0,72
16,3
28,5
43,3
0,53
9,7
82,0
1,01
29,7
25,3
56,6
0,69
15,8
41,0
66,5
0,82
20,3
28,4
46,1
0,56
10,9
15,4
46,4
50,2
0,62
12,1
32,3
34,9
0,42
6,6
0,91
24,2
44,1
61,7
0,76
17,7
32,4
36,8
0,45
7,3
59,9
0,74
16,5
47,6
50,1
0,61
12,1
34,6
30,0
0,37
5,0
45,2
0,56
9,8
52,0
37,9
0,46
7,3
37,3
22,8
0,28
3,1
Air
Puissance
sortant
Air
Puissance
sortant
Air
Puissance
sortant
Chap. 17 | Page 11
AW
Temp. eau
VEAB Heat Tech AB
Téléphone : +46(0)451-485 00 • Télécopieur: +46(0)451-410 80
www.veab.com • [email protected]
Suède
