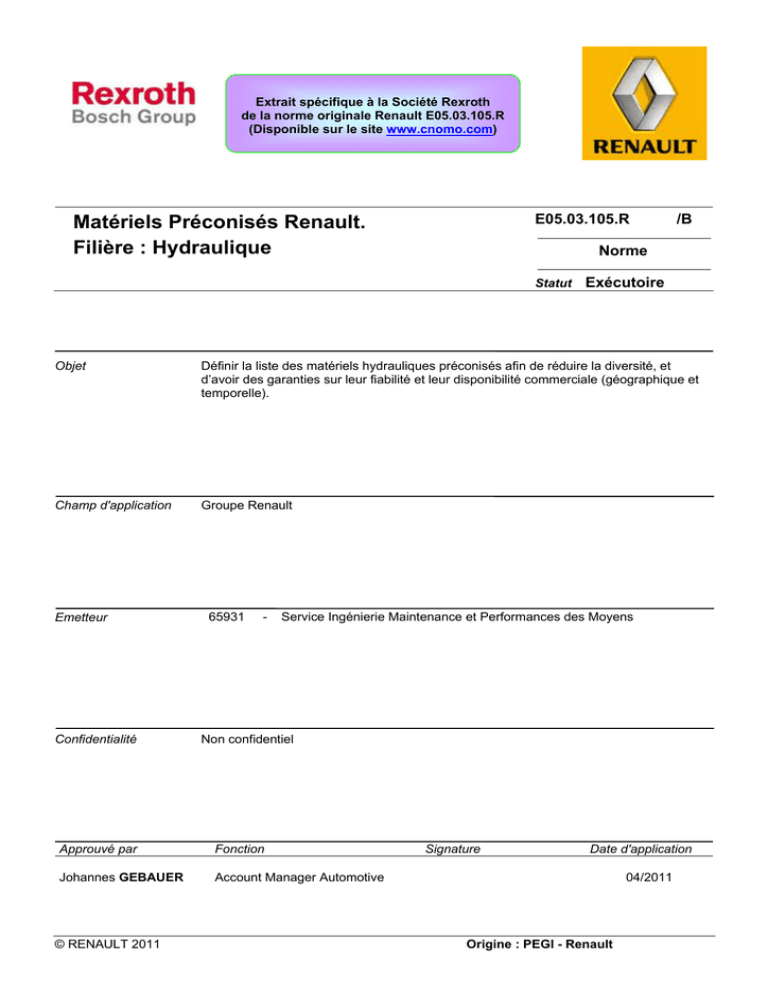

Matériels Préconisés Renault.

Transcription

Extrait spécifique à la Société Rexroth
de la norme originale Renault E05.03.105.R
(Disponible sur le site www.cnomo.com)
E05.03.105.R
Matériels Préconisés Renault.
Filière : Hydraulique
/B
________________________________________
Norme
________________________________________
Statut
Exécutoire
Objet
Définir la liste des matériels hydrauliques préconisés afin de réduire la diversité, et
d’avoir des garanties sur leur fiabilité et leur disponibilité commerciale (géographique et
temporelle).
Champ d'application
Groupe Renault
Emetteur
Confidentialité
65931
-
Service Ingénierie Maintenance et Performances des Moyens
Non confidentiel
Approuvé par
Fonction
Johannes GEBAUER
Account Manager Automotive
© RENAULT 2011
Signature
Date d'application
04/2011
Origine : PEGI - Renault
E05.03.105.R
/B
Historique des versions
Version Mise à jour
A
B
01/2007
04/2011
Objet des principales modifications
Création
Actualisation des références et types en fonction des
évolutions techniques
Rédacteur
Jèrôme HERON
[email protected]
Remplace
E05.03.105.R version A du 01/2007
Mise à disposition
En interne Renault, sur Intranet : http://gdxpegi.ava.tcr.renault.fr
En externe Renault, sur Internet : www.cnomo.com
E-mail :
[email protected]
Documents cités
Réglementation
International
Codification
ICS :
Classe
E05
Mots-clés
hydraulique, pompe, distributeur, régulateur, clapet, vérin, moteur rotatif, réservoir, filtre,
accumulateur, manomètre, prise de pression, canalisation, tuyauterie, raccord, bride,
vanne, robinet, hydraulic, pump, distributor, regulator, cylinder, rotary engin, tank, filter,
accumulator, pressure, gauge, pressure connection, pipe, piping, connector, clamp,
material recommends, replacement part, matériel préconisé, pièce de rechange, MPP,
LMPR, valve
Langue
Français
: 2000/53/CE, 97/23/CE.
: ISO 11237, ISO 1179-1, ISO 1436, ISO 16028, ISO 3019-1, ISO
3019-2, ISO 4393, ISO 4400, ISO 4401, ISO 4406, ISO 4762, ISO
5781, ISO 6020-1, ISO 6020-2, ISO 6022, ISO 6162-1, ISO 61622, ISO 6164, ISO 6263, ISO 6264, ISO 7368, ISO 7790, ISO 84341.
Européen
: EN 10297-1, EN 10305-4, EN 175201-804, EN 61076-2-101, EN
837-1, EN 853, EN 857, EN 982.
Français
:
CNOMO
: E05.18.610.N, E05.22.815.N, GE05-009N, GE05-011N.
Renault
: GE07-003R.
Autres doc internes :
Autres doc externes : DIN 24339, DIN 24550-2, DIN 24550-3, DIN 24550-4, DIN 245505, DIN 24557-2, DIN 3015-1, DIN 3015-2, DIN 3015-3.
23.100.01
(1) Ont collaboré à la rédaction du document
Service
Prénom Nom
Site
TCR
65931 Guy DUBOURG
TCR
65931
© RENAULT 2011
Site
Service
Prénom Nom
Laurent ROSSE
Page : 2 / 77
E05.03.105.R
/B
Sommaire
Page
Avant-propos .......................................................................................................................................... 5
1
Générateurs............................................................................................................................... 7
1.1
Pompes à engrenage externe - (27-30-12-01)........................................................................................... 8
1.2
Pompes à engrenage interne - (27-30-12-01)............................................................................................ 9
1.3
Pompes à palettes débit auto régulé - (27-30-12-03) .............................................................................. 10
1.4
Pompes à pistons débit auto régulé - (27-30-12-02)................................................................................ 12
1.5
Lanternes et accouplements .................................................................................................................... 14
1.6
Brides ....................................................................................................................................................... 14
2
Distribution.............................................................................................................................. 15
2.1
Distributeurs à tiroirs - Connecteur ISO 4400 - (27-30-06-02)................................................................. 17
2.2
Distributeurs à tiroirs - Connecteur M12 - (27-30-06-02) ......................................................................... 18
2.3
Distributeurs à clapets - Connecteur ISO 4400 - (27-30-06-01) .............................................................. 19
2.4
Distributeurs à cartouche ......................................................................................................................... 20
2.5
Servovalves - (27-30-10-xx) ..................................................................................................................... 21
2.6
Servo distributeurs à tiroirs - (27-30-10-01) ............................................................................................. 22
2.7
Distributeurs à commande proportionnelle à tiroir ................................................................................... 24
2.8
Régulateurs de débit à commande proportionnelle - (27-30-08-02) ........................................................ 25
2.9
Limiteurs de pression à commande proportionnelle - (27-30-07-02-aa).................................................. 26
2.10
Réducteurs de pression à commande proportionnelle - (27-30-07-02-bb).............................................. 27
3
Régulation ............................................................................................................................... 28
3.1
Limiteurs de pression sur plan de pose - (27-30-03-02) .......................................................................... 28
3.2
Réducteurs de pression sur plan de pose................................................................................................ 28
3.3
Régulateurs de débit 2 orifices sur plan de pose - (27-30-05-06)............................................................ 29
3.4
Etrangleurs sur plan de pose ................................................................................................................... 29
3.5
Etrangleurs montage en ligne .................................................................................................................. 30
4
Clapets..................................................................................................................................... 31
4.1
Clapets de non retour simples montage en ligne raccordement gaz....................................................... 31
4.2
Clapets de non retour pilotés sur plan de pose........................................................................................ 31
5
Modulaires............................................................................................................................... 32
5.1
Clapets de non retour pilotés modulaires................................................................................................. 33
5.2
Clapets de non retour simples modulaires............................................................................................... 34
5.3
Etrangleurs modulaires ............................................................................................................................ 35
5.4
Régulateurs de débit 2 orifices................................................................................................................. 35
5.5
Limiteurs de pression à commande directe modulaires........................................................................... 36
5.6
Limiteurs de pression piloté modulaires................................................................................................... 37
5.7
Réducteurs de pression à action directe modulaires ............................................................................... 38
5.8
Réducteurs de pression pilotés modulaires ............................................................................................. 39
6
Récepteurs .............................................................................................................................. 40
6.1
Vérins linéaires ......................................................................................................................................... 43
7
Réservoirs et leurs accessoires............................................................................................ 45
© RENAULT 2011
Page : 3 / 77
E05.03.105.R
/B
7.1
Thermostats.............................................................................................................................................. 45
7.2
Thermoplongeurs ..................................................................................................................................... 46
7.3
Niveaux visuels......................................................................................................................................... 47
7.4
Réservoirs ................................................................................................................................................ 48
7.5
Abouts de remplissage et de vidange ...................................................................................................... 48
7.6
Vannes thermostatiques........................................................................................................................... 49
7.7
Contrôleurs de niveau - (27-30-92-18)..................................................................................................... 50
8
Filtres ....................................................................................................................................... 52
8.1
Assécheurs d’air ....................................................................................................................................... 52
8.2
Reniflards et éléments filtrants - (27-30-18-08-YY).................................................................................. 52
8.3
Filtres retour et éléments filtrants - (27-30-18-02 et 27-30-18-08-XX)..................................................... 53
8.4
Filtres pression et éléments filtrants......................................................................................................... 56
9
Accumulateurs et blocs de sécurité ..................................................................................... 59
9.1
Accumulateurs à membrane - (27-30-15-04 et 27-30-15-01) .................................................................. 60
9.2
Accumulateurs à vessie - (27-30-15-04 et 27-30-15-01) ......................................................................... 60
9.3
Blocs de sécurité - (27-30-15-xx) ............................................................................................................. 61
9.4
Ensembles de fixation pour accumulateur à vessie ................................................................................. 62
10
Contrôle ................................................................................................................................... 63
10.1
Prises de pression.................................................................................................................................... 63
10.2
Manomètres.............................................................................................................................................. 63
10.3
Manomètre manocontacts........................................................................................................................ 64
10.4
Manocontacts électroniques..................................................................................................................... 65
10.5
Transmetteurs de pression....................................................................................................................... 66
11
Raccordements....................................................................................................................... 67
11.1
Canalisations ............................................................................................................................................ 67
11.2
Tuyaux...................................................................................................................................................... 68
11.3
Embouts sertis.......................................................................................................................................... 68
11.4
Système de retenue anti-fouet ................................................................................................................. 69
11.5
Raccords .................................................................................................................................................. 69
11.6
Raccords rapides ..................................................................................................................................... 70
11.7
Colliers de fixation - Robinets................................................................................................................... 71
12
Groupes équipés .................................................................................................................... 73
12.1
Mini groupes équipés ............................................................................................................................... 73
12.2
Groupes équipés bas bruits ..................................................................................................................... 74
12.3
Accessoires pour centrales ...................................................................................................................... 74
13
Divers....................................................................................................................................... 75
13.1
Valves d'équilibrage ................................................................................................................................. 75
14
Fiche de dérogation................................................................................................................ 76
15
Définition d’un vérin linéaire .................................................................................................77
15.1
Marque Rexroth Bosch Group.................................................................................................................. 77
© RENAULT 2011
Page : 4 / 77
E05.03.105.R
/B
Tous les chiffres qui apparaissent dans les titres de paragraphe, correpondent à la classification eCL@ss
Avant-propos
Cette norme est une sélection des articles les plus couramment utilisés par les fournisseurs de biens
d'équipement du panel Renault. Ils sont les plus vendus par les fournisseurs de composants (standard du
marché).
Tout autre choix de matériels doit faire l'objet d'une demande de dérogation à Renault par l'intermédiaire
du responsable d'affaire (voir page 118).
NOTE : Tous les *(astérisques) situés à la fin d’une référence signifient que l’indice de fabrication est à
compléter.
© RENAULT 2011
Page : 5 / 77
E05.03.105.R
Récepteurs
/B
Cliquer sur un titre pour accéder
directement au chapitre
Divers
Accumulateurs
Contrôle
Régulation
Modulaires
Distributeurs
Filtres
Clapets
Refroidisseurs
Reniflards
Générateurs
Thermostat
Groupes équipés
Réservoir
Contrôleurs de
niveau
Matériels pour la
maintenance
Raccordements
© RENAULT 2011
Page : 6 / 124
E05.03.105.R
1
Générateurs
/B
Retour feuille
de sélection
Pompes à engrenage externe
La partie mobile de la pompe à engrenage externe est composée de
deux pignons logés dans le corps et tournant en sens opposé
L’engrenage moteur est couplé à l’arbre par l’intermédiaire d’un
système de liaison, l’autre engrenage est entrainé par le premier.
Pompes à engrenage interne
Une pompe à engrenage interne est une pompe volumétrique dotée
de deux pignons qui tournent dans le même sens et s’emboitent l’un
dans l’autre au niveau du corps de la pompe
Pompes à palettes débit fixe
Rotor
La pompe à palette fixe est composée d’un rotor rainuré qui tourne
dans un alésage excentré (anneau).
Dans les rainures du rotor sont logées des palettes qui divisent
l’espace libre entre le rotor et l’anneau en alvéoles.
Palette
Pompes à palettes débit auto régulé
La pompe à palettes est une pompe de transfert volumétrique.
Elle est constituée par un corps à l’intérieur duquel se trouve un rotor
qui tourne tangentiellement au stator.
Pour obtenir ce débit variable, l’anneau est rendu mobile et se
déplace entre deux flasques fixes.
Pompes à pistons débit auto régulé
La variation de cylindrée est obtenue en modifiant l’inclinaison
du plateau.
Lorsque le plateau est perpendiculaire à l’axe du barillet, il n’y a
plus de débit.
Le nombre de pistons détermine la stabilité du débit aux
orifices.
© RENAULT 2011
Page : 7 / 77
E05.03.105.R
1.1
/B
Pompes à engrenage externe - (27-30-12-01)
Spécifications :
Arbre cylindrique
Marque
Cylindrées
géométriques
en cm3/tr
Attachement
Flasque à 2
trous
ISO 3019-1
Ø 82,55 (4 à 20 cm3)
Ø de centrage
3
Ø 15,875 - 4 x 20 (4 à 20 cm )
Arbre /
clavette
Orifices ou
Bride
Pression max.
de service
Bride Aspiration
Carrée
Bride Refoulement
Carrée
Ø 15 (4 à 5,5 cm3)
Ø 20 (8 à 20 cm3)
Ø 15 (4 à 20 cm3)
280 bar (4 à 11 cm3)
200 bar (16 cm3)
3
140 bar (20 cm )
Catalogue
10089
4
AZPF- 10 - 1X/ 004 R QR 20 MB
0510 225 014
5,5
AZPF- 10 - 1X/ 005 R QR 20 MB
0510 325 016
8
AZPF- 10 - 1X/ 008 R QR 20 MB
0510 425 025
11
AZPF- 10 - 1X/ 011 R QR 20 MB
0510 525 033
16
AZPF- 10 - 1X/ 016 R QR 20 MB
0510 625 042
20
AZPF- 10 - 1X/022 R QR 20 MB
0510 725 060
Observations
© RENAULT 2011
Page : 8 / 77
E05.03.105.R
1.2
/B
Pompes à engrenage interne - (27-30-12-01)
Spécifications :
Arbre cylindrique
Marque
Cylindrées géométriques
en cm3/tr
ISO 3019-2
Attachement
Flasque à 4 trous
Ø 100 (20 à 50 cm3)
Ø 160 (63 à 125 cm3)
Ø de centrage
Ø 25 - 8 x 7 (20 à 50 cm3 )
Ø 40 - 12 x 8 (63 à 125 cm3 )
Arbre / clavette
Bride Aspiration
Brides SAE 3000
Ø25 - 1"
Ø32 - 1 1/4"
Ø38 - 1 1/2"
Ø 51 - 2"
Ø 64 - 2 1/2"
Bride Refoulement
3
Ø19 - 3/4"
Ø25 - 1"
Ø32 - 1 1/4"
Ø38 - 1 1/2"
(20 cm )
3
(25 cm )
3
(31,5 et 40 cm )
3
(50 à 80 cm )
3
(100 et 125 cm )
Pression max. de service
315 bar
Catalogue
10227
3
(20 et 25 cm )
3
(31,5 à 50 cm )
3
(63 à 80 cm )
3
(100 et 125 cm )
20
PGH 4 - 3X / 020 RE 11 V E4
R901 147 105
25
PGH 4 - 3X / 025 RE 11 V E4
R901 147 106
31,5
PGH 4 - 3X / 032 RE 11 V E4
R901 147 107
40
PGH 4 - 3X / 040 RE 11 V E4
R901 147 108
50
PGH 4 - 3X / 050 RE 11 V E4
R901 147 109
63
PGH 5 - 3X / 063 RE 11 V E4
R901 147 122
80
PGH 5 - 3X / 080 RE 11 V E4
R901 147 123
100
PGH 5 - 3X / 100 RE 11 V E4
R901 147 124
125
PGH 5 - 3X / 125 RE 11 V E4
R901 147 125
Observations
© RENAULT 2011
Page : 9 / 77
E05.03.105.R
1.3
/B
Pompes à palettes débit auto régulé - (27-30-12-03)
Spécifications :
Arbre cylindrique
Marque
Cylindrées
géométriques
en cm3/tr
Attachement
Flasque à 4 trous
Ø de centrage
Orifices ou Bride
SAE 3000
ISO 3019-2
Ø 80 (8 cm3)
Ø 100 (16 et 25 cm3)
Ø 125 (40 et 63 cm3)
Ø 160 (100 cm3)
Arbre / clavette
Refoulement
1/2" (8 cm3)
3/4" (16 cm3)
1" (25 et 40 cm3)
Bride :
Ø25 - 1 1/4" (63 cm3)
Ø32 - 1 1/2" (100 cm3)
Aspiration
1" (8 cm3)
1 1/4" (16 cm3)
1 1/2" (25 cm3)
Bride :
Ø 38 - 1 1/2" (40 cm3)
Ø 51 - 2" (63 cm3)
Ø 56 - 2 1/2" (100 cm3)
160 bar
Ø 20 - 6 x 6 (8 cm3)
Ø 25 - 8 x 7 (16 et 25 cm3)
Ø 32 - 10 x 8 (40 et 63 cm3)
Ø 40 - 12 x 8 (100 cm3)
Catalogue
10515
8
PV7 - 1X / 10-14 RE 01 MC0 - 16
R900 580 381
16
PV7 - 1X / 16-20 RE 01 MC0 - 16
R900 580 382
25
PV7 - 1X / 25-30 RE 01 MC0 - 16
R900 580 383
40
PV7 - 1X / 40-45 RE 37 MC0 - 16
R900 580 384
63
PV7 - 1X / 63-71 RE 07 MC0 - 16
R900 506 808
100
PV7 - 1X / 100-118 RE 07 MC0 - 16
R900 506 809
© RENAULT 2011
Page : 10 / 77
E05.03.105.R
/B
Observations
Régulation de débit
© RENAULT 2011
Régulation de pression
Rotation à droite (Horaire) :
Réduction du débit
Rotation à droite (Horaire) :
Augmentation de la pression
Rotation à gauche (anti horaire) :
Augmentation du débit
Rotation à gauche (anti horaire) :
Réduction de la pression
Page : 11 / 77
E05.03.105.R
1.4
/B
Pompes à pistons débit auto régulé - (27-30-12-02)
Spécifications :
Arbre cylindrique
Pompe à pistons axiaux à plateau incliné
Marque
Cylindrées
géométriques
en cm3/tr
Attachement
Flasque
à
4 trous et
2 trous
ISO 3019-2
3
Ø 180 (140 cm3)
Ø 80 (16 cm )
Ø 100 (20 et 40 cm3)
Ø 125 (63 et 100 cm3)
Ø de centrage
Refoulement
SAE 3000
Aspiration
SAE 3000
Ø 50 - 2 " (63 cm3)
Ø 25 - 1" (16 cm3)
Ø 32 - 1 1/4" (20 cm3)
Ø 60 - 2 1/2" (100 cm3)
3
Ø 40 - 1 1/2" (40 cm )
Ø 63 - 2 1/2" (140 cm3)
Bride SAE
Ø20 - 3/4" (16 et 20 cm3)
Ø25 - 1 " (40 et 63 cm3)
SAE 6000
Ø32 - 1 1/4" (100 et 140 cm3)
350 bar
3
3
Ø 18 - 6 x 6 (16 cm )
3
Ø 22 - 6 x 6 (20 cm )
3
Ø 25 - 8 x 7 (40 cm )
Arbre / clavette
Catalogue
Ø 32 - 10 x 8 (63 cm )
3
Ø 40 - 12 x 8 (100 cm )
3
Ø 45 - 14 x 9 (140 cm )
92711
16
A10VSO 18 DR / 31 R - V P A 12 N00
A10VSO 18 DRG / 31 R - V P A 12 N00
A10VSO 18 DFR1 / 31 R - V P A 12 N00
20
A10VSO 28 DR / 31 R - V P A 12 N00
A10VSO 28 DRG / 31 R - V P A 12 N00
A10VSO 28 DFR1 / 31 R - V P A 12 N00
40
A10VSO 45 DR / 31 R - V P A 12 N00
A10VSO 45 DRG / 31 R - V P A 12 N00
A10VSO 45 DFR1 / 31 R - V P A 12 N00
63
A10VSO 71 DR / 31 R - V P A 12 N00
A10VSO 71 DRG / 31 R - V P A 12 N00
A10VSO 71 DFR1 / 31 R - V P A 12 N00
100
A10VSO 100 DR / 31 R - V P A 12 N00
A10VSO 100 DRG / 31 R - V P A 12 N00
A10VSO 100 DFR1 / 31 R - V P A 12 N00
140
A10VSO 140 DR / 31 R - V P B 12 N00
A10VSO 140 DRG / 31 R - V P B 12 N00
A10VSO 140 DFR1 / 31 R - V P B 12 N00
© RENAULT 2011
Dispositif de commande et de régulation :
DR - Régulateur de pression (action directe)
DRG - Régulateur de pression à pilotage à distance
DFR1 - Régulateur de débit - pression
Page : 12 / 77
E05.03.105.R
Observations
Vis de tarage de la
pression d’annulation de
débit du régulateur de
pression
/B
Vis de tarage de la pression
différentielle pour régulateur de débit
Vis de tarage de sécurité de
pression maxi
Vis de réglage de la
pression différentielle
DFR1
DR
© RENAULT 2011
DRG
Vis de tarage de la pression
d’annulation de débit du
régulateur de pression
Page : 13 / 77
E05.03.105.R
1.5
/B
Lanternes et accouplements
Désignation
Marque
Catalogue
—
Liaison
PK = rigide (version courte)
PL = rigide (version longue)
D = avec anneau d’amortissement
Moteur / pompe
IK + D - avec anneau d’amortissement et refroidisseur
Observations : Le montage des pompes sur le moteur doit s’effectuer par système auto centrant type lanterne, elle doit
comporter un orifice de visualisation de l’état de l’accouplement
Anneau
d’amortissement
LANTERNE
Rigide
SUPPORT de pompe
ACCOUPLEMENT élastique
Anneau
d’amortissement et
refroidisseur
La visualisation d’un tableau d’exploitation des références pompes avec leurs lanternes et accouplements
associés est disponible (en annexe).
1.6
Brides
Spécifications :
-Bride rectangulaire : pour les diamètres inférieurs à 2"
SAE 3000 suivant norme ISO 6162-1
SAE 6000 suivant norme ISO 6162-2
-Bride carrée : pour les diamètres supérieurs à 2"
PN 400 suivant norme ISO 6164
Marques
Désignation
/
Observations
Visserie métrique
DN
─
SAE 3000
A
SAE 6000
B
A
B
13
1/2"
M8
17,5
38,1
M8
18,25
40,5
19
3/4"
M10
22,2
47,6
M10
23,8
50,8
25
1"
M10
26,2
52,4
M12 27,75
57,15
32
1 1/4"
M10 ou
M12
30,2
58,7
M14 31,75
66,7
38
1 1/2"
M12 ou
M14
35,7
69,85
M16
36,5
79,4
51
2"
M12 ou
M14
42,9
77,8
M20 44,45
96,8
© RENAULT 2011
- Les collets doivent être à souder en
bout (BW)
- Montage par vis métrique
- Pression maxi :
SAE 3000 = 210 bar
SAE 6000 = 400 bar
Page : 14 / 77
E05.03.105.R
2
Distribution
Spécifications : -
/B
Retour feuille
de sélection
Plan de pose ISO 4401
Hauteur de lamage ISO 7790
Embase à raccordement gaz cylindrique
Electriques : -
DC 24 V - Puissance absordée 30 W
Bobines à doigt de gant.
Connecteur suivant ISO 4400
Bobine sèche sans joint dynamique
a - Raccordement électrique suivant :
Connecteur non
conforme
La broche de sécurité, plus longue de 2 mm que
les autres, assure la mise à la terre avant que le
courant ne passe
OU
EN 61076-2-101
ISO 4400
b - Une commande de secours masquée qui permet de déplacer le tiroir de commande sans exciter
l’électroaimant.
a
b
OU
ISO
EN
c - Plan de pose avec emplacement des orifices selon ISO 4401
Taille 03
Taille 05 et 05/03
Taille 05/03
Taille 03
© RENAULT 2011
c
Page : 15 / 77
E05.03.105.R
/B
TIROIR
ISO / CETOP
Taille 03 et 05
E
J
H
G
Q
D
HA
EA
JA
WA
D / OF
GA
© RENAULT 2011
Page : 16 / 77
E05.03.105.R
2.1
/B
Distributeurs à tiroirs - Connecteur ISO 4400 - (27-30-06-02)
Spécifications : - Plan de pose ISO 4401
- Référence sans connecteur
- Pilotage :
Electriques :
Hydrauliques :
DC 24 V
Distributeur taille 03
Marque
ISO /
CETOP
Catalogue
23 178 (03) - 23 327 (05) - 24 751 (03/05)
03
05 / 03
4WE6 E 6X / E G24 N9 K4
4WE6 J 6X / E G24 N9 K4
4WE6 H 6X / E G24 N9 K4
4WE6 G 6X / E G24 N9 K4
4WE6 Q 6X / E G24 N9 K4
4WE6 D 6X / E G24 N9 K4
4WE6 HA 6X / E G24 N9 K4
4WE6 EA 6X / E G24 N9 K4
4WE6 JA 6X / E G24 N9 K4
4WE6 WA 6X / E G24 N9 K4
4WE6 D 6X / OF E G24 N9 K4
4WE6 GA 6X / E G24 N9 K4
R900 561 278
R900 561 288
R900 561 286
R900 561 282
R900 561 292
R900 561 274
R900 549 534
R900 561 280
R900 561 290
R900 552 338
R900 567 512
R900 561 284
05
4WE10 E 3X / C G24 N9 K4
4WE10 J 3X / C G24 N9 K4
4WE10 H 3X / C G24 N9 K4
4WE10 G 3X / C G24 N9 K4
4WE10 Q 3X / C G24 N9 K4
4WE10 D 3X / C G24 N9 K4
4WE10 HA 3X / C G24 N9 K4
4WE10 EA 3X / C G24 N9 K4
4WE10 JA 3X / C G24 N9 K4
4WE10 WA 3X / C G24 N9 K4
4WE10 D 3X / OF C G24 N9 K4
4WE10 GA 3X / C G24 N9 K4
Observations
R900 588 201
R900 589 988
R900 597 986
R900 594 277
R900 591 325
R900 589 933
R900 598 662
R900 595 532
R900 591 095
R900 523 295
R900 591 664
R900 594 481
4WEH10 E 4X / 6E G24 N9 ET K4/B10
4WEH10 J 4X / 6E G24 N9 ET K4/B10
4WEH10 H 4X / 6E G24 N9 ET K4/B10
4WEH10 G 4X / 6E G24 N9 ET K4/B10
4WEH10 Q 4X / 6E G24 N9 ET K4/B10
4WEH10 D 4X / 6E G24 N9 ET K4/B10
4WEH10 HA 4X / 6E G24 N9 ET K4/B10
4WEH10 EA 4X / 6E G24 N9 ET K4/B10
4WEH10 JA 4X / 6E G24 N9 ET K4/B10
4WEH10 WA 4X / 6E G24 N9 ET K4/B10
4WEH10 D 4X / OF 6E G24 N9 ET K4/B10
4WEH10 GA 4X / 6E G24 N9 ET K4/B10
R900 952 630
4WEH10 E 4X / 6E G24 N9 T K4
4WEH10 J 4X / 6E G24 N9 T K4
4WEH10 H 4X / 6E G24 N9 T K4
4WEH10 G 4X / 6E G24 N9 T K4
4WEH10 Q 4X / 6E G24 N9 T K4
4WEH10 D 4X / 6E G24 N9 T K4
4WEH10 HA 4X / 6E G24 N9 T K4
4WEH10 EA 4X / 6E G24 N9 T K4
4WEH10 JA 4X / 6E G24 N9 T K4
4WEH10 WA 4X / 6E G24 N9 T K4
4WEH10 D 4X / OF 6E G24 N9 T K4
4WEH10 GA 4X / 6E G24 N9 T K4
R900 918 714
R900 763 132
R900 923 477
R900 938 845
R900 911 418
R900 928 617
R901 132 978
R900 715 582
-
R900 948 924
R900 774 333
R900 744 319
R900 548 234
R900 943 462
R901 191 115
R901 210 342
R901 209 093
R901 266 379
Tiroir : Voir page 26
Pilotage :
ET - Pilotage et drain internes
T - Pilotage externe, drain interne
Etrangleur en cartouche - Orifice P :
B10 - Ø 1,0 mm
Option :
tiroir 73
K4 / A12 - Temporisation du basculement du tiroir
NOTE : Les références correspondent aux distributeurs sans connecteur.
© RENAULT 2011
Page : 17 / 77
E05.03.105.R
2.2
/B
Distributeurs à tiroirs - Connecteur M12 - (27-30-06-02)
- Hauteur de lamage ISO 7790
- Embase à raccordement gaz cylindrique
- Electriques : DC 24 V
- Prise M12 x 1 (ANSI) et LED de signalisation de fonctionnement
- Circuit d’antiparasitage intégré
- Puissance absorbée 30 W maxi
- Bobines à doigt de gant. Bobine sèche sans joint dynamique
Marque
ISO /
CETOP
Catalogue
23 178 (03) + 08 010 (Prise)
03
4WE6 E 6X / E G24 N9 K72L
R901 235 369
4WE6 J 6X / E G24 N9 K72L
R901 235 012
4WE6 H 6X / E G24 N9 K72L
R901 241 232
4WE6 G 6X / E G24 N9 K72L
R901 241 231
4WE6 Q 6X / E G24 N9 K72L
R901 235 370
4WE6 D 6X / E G24 N9 K72L
R901 235 368
4WE6 HA 6X / E G24 N9 K72L
R901 241 233
4WE6 EA 6X / E G24 N9 K72L
-
4WE6 JA 6X / E G24 N9 K72L
R901 235 377
4WE6 WA 6X / E G24 N9 K72L
4WE6 D 6X / OF E G24 N9 K72L
4WE6 GA 6X / E G24 N9 K72L
© RENAULT 2011
R901 235 353
-
Page : 18 / 77
E05.03.105.R
2.3
/B
Distributeurs à clapets - Connecteur ISO 4400 - (27-30-06-01)
- Electriques : DC 24 V
- Connecteur sans redresseur incorporé ISO 4400 avec
- signalisation
SYMBOLES
Marque
P
N
U
C
D
Marque
Tailles
Catalogue
22 058 (03) et 22 075 (05)
03
05
M - 2 SEW 6 P 3X / 420 M G24 N9 K4
R900 572 890
M - 2 SEW 6 N 3X / 420 M G24 N9 K4
R900 569 808
M - 3 SEW 6 U 3X / 420 M G24 N9 K4
R900 566 283
M - 3 SEW 6 C 3X / 420 M G24 N9 K4
R900 566 273
M - 4 SEW 6 D 3X / 420 M G24 N9 K4
R900 566 293
M - 3 SEW 10 U 1X / 420 M G24 N9 K4
R900 075 563
M - 3 SEW 10 C 1X / 420 M G24 N9 K4
R900 075 565
M - 4 SEW 10 D 1X / 420 M G24 N9 K4
R900 087 926
Observations Orifices :
2 - 2 orifices - taille 03
3 - 3 orifices - taille 03 et 05
4 - 4 orifices - taille 03 et 05
Symbole : voir page 32
Pression d’utilisation : 420 bar
© RENAULT 2011
Page : 19 / 77
E05.03.105.R
2.4
/B
Distributeurs à cartouche
Spécifications :
- Logement : norme ISO 7368 - Forme A
- Les éléments constitutifs doivent être repérés.
- Fonctions : distribution, clapet anti-retour, limiteur de débit, limiteur de
pression et réducteur de pression.
Marque
Fonctions Débit
Catalogue
Observations
21 010
Cartouche
Couvercle
LC Calibre Rapport Pression d’ouverture Clapet 7X /
LFA Calibre Type - 7X / ***
Calibre :
16 - 25 - 32 - 40 - 50 ou 63
Rapport :
A - Rapport de surface 2/1 (surf. annulaire= 50%)
B - Rapport de surface 14,3/1 (surf. annulaire= 7%)
Pression d’ouverture :
05 - env. 0,5 bar
10 - env.1 bar
20 - env. 2 bar
Clapet :
E - Clapet de valve sans tenon d’amortissement
D - Clapet de valve avec tenon d’amortissement
Calibre :
16 - 25 - 32 - 40 - 50 ou 63
Type de capot de commande :
D - Avec ou sans orifice de cde à distance
H2 - Avec limitation de course et orifice de cde à
distance
G - Avec valve de sélection incorporée
WEA - Pour montage d’un distributeur à tiroir ou à
clapet
KWA - Pour montage d’un distributeur à tiroir ou à
clapet
EWA - A contrôlé électrique de la position de
fermeture pour montage d’un distributeur
Marque
Fonctions Pression
Catalogue
Observations
21 050
Cartouche
Couvercle
LC Calibre DB Pression d’ouverture Construction 7X /
LFA calibre type 2 - 7X / Niveaux de pression
Calibre :
16 - 25 - 32 - 40 - 50 ou 63
20 - env.2 bar
40 - env.4 bar
Construction :
E - En clapet sans buse
D - En clapet - tiroir sans buse
© RENAULT 2011
Calibre :
16 - 25 - 32 - 40 - 50 ou 63
Type de capot de commande :
DBW - Montage d’un distributeur à tiroir
DBS - Montage d’un distributeur à clapet
(calibre 40 - 50 et 63)
Niveaux de pression :
050 - 50 bar
200 - 200 bar
315 - 315 bar
Page : 20 / 77
E05.03.105.R
2.5
/B
Servovalves - (27-30-10-xx)
- Hydraulique :
- classe de dépollution = 14/11 ISO 4406
Marque
Tailles
Catalogue
05
Observations
Débit (L/mn)
Appareils à électronique déportée
ISO/CETOP
Référence
Carte analogique
29 583
29 980
45
4WS2 E M10-5X / 45 B 11 ET 315 K31 EV
R900 909 297
VT - SR2 - 1X/ 1 - 60
75
4WS2 EM10-5X / 75 B 11 ET 315 K31 EV
R900 909 219
VT - SR2 - 1X/ 1 - 100
Courant de valve :
1 - ± 60mA
2 - ± 100mA
Pilotage interne et drain interne
Code du connecteur :
R900 223 890 selon EN 175201-804
© RENAULT 2011
Page : 21 / 77
E05.03.105.R
2.6
/B
Servo distributeurs à tiroirs - (27-30-10-01)
- Classe de dépollution = 15/12 ISO 4406
- Electrique :
- Connecteurs bobines à électronique déportée ISO 4400
Fonction 1
Fonction 2
Marque
Fonction
ISO/CETOP
Débit (L/mn)
Tailles
Catalogue
Référence
Amplificateur
29 028 (03) et 29 032 (05)
1
03
2
1
05
2
Observations
30 041
VT-VRRA1- 527- 2X/V0
4WRPH 6 C4B 12L-2X/G24 Z4/M
0811 404 037
40
0811 404 039
12
0811 404 034
40
0811 404 036
50
4WRPH 10 C4B 50L-2X/G24 Z4/M
0811 404 060
VT-VRRA1- 537- 2X/V0
100
4WRPH 10 C4B 100L-2X/G24 Z4/M
0811 404 061
0811 405 061
50
4WRPH 10 C3B 50L-2X/G24 Z4/M
0811 404 058
100
4WRPH 10 C3B 100L-2X/G24 Z4/M
0811 404 059
12
0811 405 060
Distributeur combiné à pilotage et drain externe
Avec connecteur bobine et capteur G4W1
© RENAULT 2011
Page : 22 / 77
E05.03.105.R
Marque
Débit (L/mn)
Fonction
Tailles
ISO/CETOP
Appareils avec amplificateur intégré
Référence
Catalogue
29035
1
03
Observations
/B
2
12
4WRPEH 6 C4 B 12 L -2 X/G24 K0/A1M
0811 404 611
40
4WRPEH 6 C4 B 40 L - 2X/G24 K0/A1M
0811 404 613
12
4WRPEH 6 C3 B 12 L - 2X/G24 K0/A1M
0811 404 601
24
4WRPEH 6 C3 B 24 L - 2X/G24 K0/A1M
0811 404 602
40
4WRPEH 6 C3 B 40 L - 2X/G24 K0/A1M
0811 404 603
Distributeur combiné à pilotage et drain externe
Affectation du connecteur :
Avec connecteur bobine et capteur G4W1
© RENAULT 2011
Page : 23 / 77
E05.03.105.R
2.7
/B
Distributeurs à commande proportionnelle à tiroir
Electrique :
Débit (L/mn)
Fonction
Catalogue
1
03
2
1
05
Fonction 2
Marque
Tailles
ISO/CETOP
Fonction 1
2
Observations
© RENAULT 2011
Référence
Amplificateur
29061
30126
8
4WRE 6 E 08 2X/ G24 K4 V
R900 933 478
32
4WRE 6 E 32 2X/ G24 K4 V
R900 926 366
8
4WRE 6 W 08 2X/ G24 K4 V
R900 941 264
32
4WRE 6 W 32 2X/ G24 K4 V
R900 933 480
50
4WRE 10 E 50 2X/ G24 K4 V
R900 954 101
75
4WRE 10 E 75 2X/ G24 K4 V
R900 954 102
50
4WRE 10 W 50 2X/ G24 K4 V
R900 954 106
75
4WRE 10 W 75 2X/ G24 K4 V
R900 954 107
VT- VR PD - 2 - 2X/V0/0-0-1
R901 066 987
Sans connecteur bobine et capteur.
Référence du connecteur capteur G4 W1F
Avec recopie du tiroir principal
Page : 24 / 77
E05.03.105.R
2.8
/B
Régulateurs de débit à commande proportionnelle - (27-30-08-02)
Spécifications : - Plan de pose ISO 4401 taille 03
- Electrique :
- Hydraulique :
Marque
Taille
Appareils à électronique déportée avec capteur de recopie
Débit (L/mn)
ISO/CETOP
Référence
Amplificateur
29 188
30 126
Catalogue
03
3
2 FRE 6 B 2X/ 3Q K4 M V
R900 933 708
10
2 FRE 6 B 2X/ 10Q K4 M V
R900 937 869
25
2 FRE 6 B 2X/ 25Q K4 M V
R900 937 870
Observations
VT- VR PD - 2 - 2X/V0/0-0-1
R901 066 987
- Sans connecteurs sur les bobines et capteur.
- Avec recopie
- 2 voies
- Pression maxi : 210 bar
© RENAULT 2011
Page : 25 / 77
E05.03.105.R
2.9
/B
Limiteurs de pression à commande proportionnelle - (27-30-07-02-aa)
Spécifications :
- Plan de pose ISO 4401 taille 03
- Electrique :
- Hydraulique :
Marque
Tailles
ISO/CETOP
Pression
(bar)
Catalogue
Référence
Amplificateur
29 162 (03) et 29 160 (06)
30 523
03
100
DBET - 6X / 100 G24 K4 V
R901 000 845
VT- VS PD - 1 - 2X/V0/0-0-1
2 l/mn
200
DBET - 6X / 200 G24 K4 M
R901 000 846
R901 077 297
100
DBE M 10 - 5X / 100 Y G24 K4 M
R900 943 143
200
DBE M 10 - 5X / 200 Y G24 K4 M
R900 923 238
06
200 l/mn
Observations
Limitation de la pression max. :
- Sans la limitation (taille 03)
- Avec la limitation (taille 06)
Drain interne pour les tailles 06
Sans connecteur et sans recopie
© RENAULT 2011
Page : 26 / 77
E05.03.105.R
2.10
/B
Réducteurs de pression à commande proportionnelle - (27-30-07-02-bb)
Spécifications :
- Plan de pose ISO 4401 taille 03 et 05
- Electrique :
- Hydraulique :
Marque
Tailles
ISO/CETOP
Pression
(bar)
Catalogue
03
06
Référence
carte numérique
29175 (03) et 29276 (06)
30523
50
DRE 6- 1X / 50 M G24 K4 M
R900 954 429
100
DRE 6 - 1X / 100 M G24 K4 M
R900 932 943
50
DRE 10 - 5X / 50 Y M G24 K4 M
DRE 10 - 5X / 100 Y M G24 K4 M
R901 274 248
100
Observations
VT - VSPD - 1-2X/V0-0-1
R901 077 297
R901 279 262
Sans la limitation de la pression max.
Clapet : M - Sans clapet anti-retour
Sans connecteur
Sans clapet anti-retour pour la taille 03
Drain externe
Sans recopie
© RENAULT 2011
Page : 27 / 77
E05.03.105.R
3
Régulation
3.1
Limiteurs de pression sur plan de pose - (27-30-03-02)
/B
Retour feuille
de sélection
Spécifications : Plan de pose ISO 6264
Taille 03 à commande directe
Taille 06 à pilotage précommandé
Options :
Pilote électrique
Taille 03
Tailles
Marque
Catalogue
25408 (03) - 25802 (06)
DB 6 D P W 2 - 1X / 80 V
DB 6 D P W 2 - 1X / 160 V
DB 10 2 - 5X / 50
DB 10 2 - 5X / 100
DB 10 2 - 5X / 200
03
A cde directe
06
A cde pilotée
Observations
0811 105 215
0811 105 216
R900 590 645
R900 590 646
R900 587 772
Plage de tarage :
Taille 03
80 - Max. 80 bar
160 - Max. 160 bar
3.2
Taille 06
Taille 06
50 - Max. 50 bar
100 - Max. 100 bar
200 - Max. 200 bar
Réducteurs de pression sur plan de pose
Spécifications :
Taille 03 à commande directe
Taille 06 à pilotage précommandé
Options :
Clapet anti-retour incorporé
Taille 03
Taille 06
Marque
Tailles
26564 (03) - 26580 et 26892(06)
Catalogue
DR 6 DP 2- 5X / 25 Y
DR 6 DP 2- 5X / 75 Y
DR 6 DP 2- 5X / 150 Y
DR 10 5 - 5X / 50 Y
DR 10 5 - 5X / 100 Y
DR 10 5 - 5X / 200 Y
03
A cde directe
06
A cde pilotée
Observations
Plage de tarage :
Taille 03
25 - Max. 25 bar
75 - Max. 75 bar
150 - Max. 150 bar
© RENAULT 2011
R900 465 254
R900 413 241
R900 413 242
R900 503 742
R900 596 766
R900 503 741
Taille 06
50 - Max. 50 bar
100 - Max. 100 bar
200 - Max. 200 bar
Page : 28 / 77
E05.03.105.R
3.3
/B
Régulateurs de débit 2 orifices sur plan de pose - (27-30-05-06)
Options :
Marque
Tailles
Catalogue
28163 (03) et 28389 (05)
2FRM 6 B 7 6 - 3X / 1,5Q R V
2FRM 6 B 7 6 - 3X / 6Q R V
2FRM 6 B 7 6 - 3X / 16Q R V
2FRM 10 - 3X / 25L
2FRM 10 - 3X / 50L
03
06
Observations
Débit :
Taille 03
1,5Q - Max. 1,5 l/mn
6Q - Max. 6 l/mn
16Q - Max. 16 l/mn
R900 211 379
R900 205 528
R900 205 522
R900 432 255
R900 420 286
Taille 06
25L - Max. 25 l/mn
50L - Max. 50 l/mn
Pression d`utilisation : 315 bar
3.4
Etrangleurs sur plan de pose
Options :
Avec clapet anti-retour incorporé
Marque
Taille
Catalogue
27763
F6 PZ 2 - 1X / 60 RV
03
0811 323 201
Observations
© RENAULT 2011
Débit : Max 60 l/mn - Pression d’utilisation : 315 bar
Page : 29 / 77
E05.03.105.R
3.5
/B
Etrangleurs montage en ligne
Spécifications :
Orifices gaz cylindriques
Avec clapet anti-retour
Marque
Désignation
Catalogue
27219
MK 6 G 1X / V
MK 8 G 1X / V
MK 10 G 1X / V
MK 15 G 1X / V
MK 20 G 1X / V
Observations
R900 423 340
R900 423 343
R900 424 579
R900 423 326
R900 423 328
Taille : 6 - 1/4"
8 - 3/8"
10 - 1/2"
15 - 3/4"
20 - 1"
© RENAULT 2011
Page : 30 / 77
E05.03.105.R
4
Clapets
4.1
Clapets de non retour simples montage en ligne raccordement gaz
/B
Retour feuille
de sélection
Spécifications : Orifices taraudés   1" gaz cylindrique
Désignation
Marque
Catalogue
20375
S 6 A1. 0/
S 8 A1. 0/
S 10 A1. 0/
S 15 A1. 0/
S 20 A1. 0/
Observations
Taille :
6 - 1/4"
15 - 3/4"
R900 422 881
R900 422 886
R900 420 531
R900 420 537
R900 420 525
08 - 3/8"
20 - 1"
10 - 1/2"
1 - 0,5 bar
4.2
Clapets de non retour pilotés sur plan de pose
Spécifications : Plan de pose : ISO 4401 - Taille 03
ISO 5781 - Taille 06
Drain = Retour fluide de commande
Drain interne
Drain externe
Marque
Tailles
ISO / CETOP
Catalogue
21460 (03) et 21468 (06)
SV 6 PB 1 - 6X/
SV 6 PB 2 - 6X/
SL 6 PB 1 - 6X/
SL 6 PB 2 - 6X/
SV 10 PA 1 - 4X/
SV 10 PA 2 - 4X/
SL 10 PA 1 - 4X/
SL 10 PA 2 - 4X/
03
06
Observations
R900 494 086
R900 589 253
R900 491 117
R900 590 409
R900 483 369
R900 451 042
R900 483 371
R900 442 260
1 - 1,5 bar
2 - 3 bar
V - Sans drain externe
L - Avec drain externe
Pour Taille 03 et 06
Drain :
Rapport de pilotage : 3/1
© RENAULT 2011
Page : 31 / 77
E05.03.105.R
5
/B
Retour feuille
de sélection
Modulaires
Spécifications :
Hauteur ISO 7790
a - Hauteur de montage des appareils modulaires à quatre orifices selon ISO 7790
Taille 03 = 40 mm et Taille 05 = 50 mm
b - Plan de pose avec emplacement des orifices selon ISO 4401
Taille 03
Taille 05 et 05/03
c - Hauteur des vis suivantes les marques.
Vis suivant ISO 4762 cl. 12.9 brut
Couple de serrage :
Taille 03 = 6 + 1 Nm
Taille 05 = 10 + 1 Nm
Pour une meilleure étanchéité : limiter l’empilage des appareils modulaires à 3 appareils
Nombre de modulaire
REXROTH
Taille 03
Taille 05
0
M5 x 50
M6 x 40
1
M5 x 90
M6 x 90
2
M5 x 130
M6 x 140
3
M5 x 170
M6 x 190
© RENAULT 2011
Page : 32 / 77
E05.03.105.R
5.1
/B
Clapets de non retour pilotés modulaires
Côté appareil
Spécifications :
Hauteur ISO 7790
Double sur A et B
Tailles
Simple sur A
Côté embase
Simple sur B
Marque
ISO / CETOP
21548 (03) et 21553 (05)
Catalogue
Z2S 6 -1 6X /
Z2S 6 A 1 - 6X /
Z2S 6 B 1 - 6X /
Z2S 6 -2 6X /
Z2S 6 A 2 - 6X /
Z2S 6 B 2 - 6X /
Z2S 10 1 - 3X /
Z2S 10 A 1 - 3X /
Z2S 10 B 1 - 3X /
Z2S 10 2 - 3X /
Z2S 10 A 2 - 3X /
Z2S 10 B 2 - 3X /
03
05
Observations
R900 347 495
R900 347 498
R900 347 501
R900 347 496
R900 347 499
R900 347 502
R900 407 394
R900 407 424
R900 407 434
R900 421 985
R900 434 028
R900 435 525
Fonction du clapet :
- Double sur A et B
A - Simple sur A
B - Simple sur B
Taille 03 et 05 :
1 - 1,5 bar
2 - 3 bar
© RENAULT 2011
Page : 33 / 77
E05.03.105.R
5.2
/B
Clapets de non retour simples modulaires
Spécifications :
Hauteur ISO 7790
Simple sur P
Tailles
Simple sur T
Marque
ISO / CETOP
21534 (03) et 21537 (05)
Catalogue
03
Z1S 6 P 05 - 4X / V
Z1S 6 P 30 - 4X / V
Z1S 6 T 05 - 4X / V
Z1S 6 T 30 - 4X / V
R901 086 051
R901 086 052
R901 086 058
R901 086 059
05
Z1S 10 P 05 1 - 4X / F
Z1S 10 P 30 1 - 4X / F
Z1S 10 TA 05 - 2 TB9 - 4X / F
Z1S 10 TA 30 - 2 TB9 - 4X / F
R901 274 759
R901 274 737
R901 274 760
R901 274 727
Observations
Fonction du clapet :
P - Simple sur P
T ou TA - Simple sur T
05 - 0,5 bar
30 - 3 bar
© RENAULT 2011
Page : 34 / 77
E05.03.105.R
5.3
/B
Etrangleurs modulaires
Côté appareil
Spécifications :
Hauteur ISO 7790
Options :
Non réversible
Réversible
Avec clapet anti-retour incorporé
Côté embase
Marque
Tailles
ISO / CETOP
27506 (03) et 27518 (05)
Catalogue
03
Z2FS 6 - 2 - 4X / 2Q V
Z2FS 6 - A2 - 4X / 2Q V
Z2FS 6 - B2 - 4X / 2Q V
R900 481 624
R900 439 389
R900 440 565
05
Z2FS 10 - 5 - 3X / V
Z2FS 10 - A5 - 3X / S2 V
Z2FS 10 - B5 - 3X / S2 V
R900 517 812
R900 523 578
R900 517 814
Observations
Fonction de l'étrangleur :
- - Double sur A et B
A - Simple sur A
B - Simple sur B
Réversible seulement Double A et B
Pression d'utilisation : 315 bar
5.4
Régulateurs de débit 2 orifices
Spécifications :
Options :
Hauteur ISO 7790
Marque
Tailles
ISO / CETOP
Catalogue
28164
Z 2FRM 6 C B 2 - 2X / 6Q RV
Z 2FRM 6 A B 2 - 2X / 6Q RV
Z 2FRM 6 B B 2 - 2X / 6Q RV
Z 2FRM 6 C B 2 - 2X / 32Q RV
Z 2FRM 6 A B 2 - 2X / 32Q RV
Z 2FRM 6 B B 2 - 2X / 32Q RV
03
Observations
Fonction :
C - Double sur A et B
A - Simple sur A
B - Simple sur B
R900 910 904
R900 910 906
R900 910 905
R900 549 687
R900 549 689
R900 549 688
Débit maxi :
6Q - Max. 6 l/mn
32Q - Max. 32 l/mn
© RENAULT 2011
Page : 35 / 77
E05.03.105.R
5.5
/B
Limiteurs de pression à commande directe modulaires
Spécifications :
Hauteur ISO 7790
Marque
Tailles
ISO / CETOP
Catalogue
25 722 (taille 03 et 05)
03
Z DB Y 6 D P 2 -1X/ 80V/60
Z DB Y 6 D A 2 -1X/ 80V/60
Z DB Y 6 D B 2 -1X/ 80V/60
Z 2 DB Y 6 D C 2 -1X/ 80V/60
Z DB Y 6 D P 2 -1X/ 160V/60
Z DB Y 6 D A 2 -1X/ 160V/60
Z DB Y 6 D B 2 -1X/ 160V/60
Z 2 DB Y 6 D C 2 -1X/ 160V/60
0811 109 131
0811 109 135
0811 109 139
0811 109 143
0811 109 132
0811 109 136
0811 109 140
0811 109 144
05
Z DB Y 10 D P 2 -1X/ 80V/60
Z DB Y 10 D A 2 -1X/ 80V/60
Z DB Y 10 D B 2 -1X/ 80V/60
Z 2 DB Y 10 D C 2 -1X/ 80V/60
Z DB Y 10 D P 2 -1X/ 160V/60
Z DB Y10 D A 2 -1X/ 160V/60
Z DB Y 10 D B 2 -1X/ 160V/60
Z 2 DB Y 10 D C 2 -1X/ 160V/60
0811 101 275
0811 101 280
0811 101 285
0811 101 290
0811 101 276
0811 101 281
0811 101 286
0811 101 291
Observations
Fonction :
P - Limiteur sur P → T
A - Limiteur sur A → T
B - Limiteur sur B → T
C - Limiteur sur A → T et B → T
Pression secondaire :
80 - Maxi 80 bar
160 - Maxi 180 bar
© RENAULT 2011
Page : 36 / 77
E05.03.105.R
5.6
/B
Limiteurs de pression piloté modulaires
Spécifications :
Hauteur ISO 7790
Sur P
Sur A
Double A et B
Marque
Tailles
ISO / CETOP
Catalogue
25 751 (03) - 25 761 (05)
R900 409 847
03
Z DB 6 VP 2 - 4X / 50 V
Z DB 6 VP 2 - 4X / 100 V
Z DB 6 VP 2 - 4X / 200 V
Z DB 6 VA 2 - 4X / 50 V
Z DB 6 VA 2 - 4X / 100 V
Z DB 6 VA 2 - 4X / 200 V
Z DB 6 VB 2 - 4X / 50 V
Z DB 6 VB 2 - 4X / 100 V
Z DB 6 VB 2 - 4X / 200 V
Z 2 DB 6 VD 2 - 4X / 50 V
Z 2 DB 6 VD 2 - 4X / 100 V
Z 2 DB 6 VD 2 - 4X / 200 V
R900 422 752
R900 409 959
R900 409 937
05
Z DB 10 VP 2 - 4X / 50 V
Z DB 10 VP 2 - 4X / 100 V
Z DB 10 VP 2 - 4X / 200 V
Z DB 10 VA 2 - 4X / 50 V
Z DB 10 VA 2 - 4X / 100 V
Z DB 10 VA 2 - 4X / 200 V
Z DB 10 VB 2 - 4X / 50 V
Z DB 10 VB 2 - 4X / 100 V
Z DB 10 VB 2 - 4X / 200 V
Z 2 DB 10 VD 2 - 4X / 50 V
Z 2 DB 10 VD 2 - 4X / 100 V
Z 2 DB 10 VD 2 - 4X / 200 V
Observations
Fonction :
VP
VA
VB
Z 2 DB VD
R900 409 933
R900 409 844
R900 406 615
R900 409 889
R900 409 886
R900 422 214
R900 409 936
R900 409 854
R900 421 937
R900 411 317
R900 411 314
R900 423 244
R900 424 537
R900 422 189
R900 425 723
R900 409 951
R900 422 215
R900 479 846
R900 411 413
R900 411 358
- Limiteur sur P
- Limiteur sur A
- Limiteur sur B
- Limiteur de A et B
50 - Max. 50 bar
100 - Max. 100 bar
200 - Max. 200 bar
© RENAULT 2011
Page : 37 / 77
E05.03.105.R
5.7
/B
Réducteurs de pression à action directe modulaires
Spécifications :
Hauteur ISO 7790
Sur P
Sur B
Sur A
Marque
Tailles
ISO / CETOP
Catalogue
26570 (03) - 26585 (05)
03
Z DR 6 D P 2 - 4X / 75 YM
Z DR 6 D P 2 - 4X / 150 YM
Z DR 6 D P 2 - 4X / 210 YM
Z DR 6 D B 2 - 4X / 75 YM
Z DR 6 D B 2 - 4X / 150 YM
Z DR 6 D B 2 - 4X / 210 YM
Z DR 6 D A 2 - 4X / 75 Y
Z DR 6 D A 2 - 4X / 150 Y
Z DR 6 D A 2 - 4X / 210 Y
R900 483 786
R900 483 787
R900 483 788
R900 431 771
R900 431 172
R900 463 269
R900 410 813
R900 410 849
R900 410 855
05
Z DR 10 D P 2 - 5X / 75 YM
Z DR 10 D P 2 - 5X / 150 YM
Z DR 10 D P 2 - 5X / 210 YM
Z DR 10 D B 2 - 5X / 75 YM
Z DR 10 D B 2 - 5X / 150 YM
Z DR 10 D B 2 - 5X / 210 YM
Z DR 10 D A 2 - 5X / 75 Y
Z DR 10 D A 2 - 5X / 150 Y
Z DR 10 D A 2 - 5X / 210 Y
R900 410 875
R900 410 880
R900 410 876
R900 431 509
R900 408 340
R900 443 484
R900 438 008
R900 410 884
R900 406 651
Observations
Fonction :
P - Réduction sur P
A - Réduction sur A
B - Réduction sur B
75 - Maxi 75 bar
150 - Maxi 150 bar
210 - Maxi 210 bar
Clapet :
- Avec clapet (sur A)
M - Sans clapet (sur P et B)
© RENAULT 2011
Page : 38 / 77
E05.03.105.R
5.8
/B
Réducteurs de pression pilotés modulaires
Spécifications :
Hauteur ISO 7790
Sur P
Sur A
Marque
Tailles
ISO / CETOP
26572 (03) et 26868 (05)
Catalogue
Z DR K 6 V P 5 - 1X/ 50 YM V
Z DR K 6 V P 5 - 1X/ 100 YM V
Z DR Y 10 V P 5 -1X/ 80 Y M V
Z DR Y 10 V P 5 -1X/ 160 Y M V
Z DR Y 10 V A 5 -1X/ 80 Y M V
Z DR Y 10 V A 5 -1X/ 160 Y M V
Z DR Y 10 V B 5 -1X/ 80 Y M V
Z DR Y 10 V B 5 -1X/ 160 Y M V
03
05
Observations
Sur B
R900 564 543
R900 564 544
0811 145 176
0811 145 177
0811 145 184
0811 145 185
0811 145 192
0811 145 193
Fonction :
P - Réduction sur P
A - Réduction sur A
B - Réduction sur B
Taille 03 :
50 - Max. 50 bar
100 - Max. 100 bar
Taille 05 :
80 - 4 à 80 bar
160 - 8 à 160 bar
Taille 03 = 250 bar
© RENAULT 2011
Pression d'utilisation :
Taille 05 = 315 bar
Page : 39 / 77
E05.03.105.R
6
/B
Retour feuille
de sélection
Récepteurs
Spécification : - Dimensions d’interchangeabilité ISO 6020-1 ou ISO 6020-2 et ISO 6022.
- Course suivant recommandation ISO 4393.
- Position de l’orifice d’alimentation côté fond et tête en standard 1 1
1 - Vérins à tirants selon ISO 6020-2 « série compacte » 160 bar
Vitesse maximale avec une étanchéité standard :
0,50 m/s (Ø 25 à 50) – 0,40 m/s (Ø 63 et 80) et 0,25 m/s (Ø 100 à 200)
Définition de la tige et des orifices selon ISO 1179-1
Rexroth
Alésage
MM
12
18
14
22
18
28
22
36
28
45
36
56
45
70
56
90
70
110
90
25
EE
32
40
50
63
80
100
125
160
200
140
KK
Orifice
SF
EE
10
13
11
17
13
22
17
30
22
36
30
46
36
60
46
75
60
92
75
M10 x 1,25
M12 x 1,25
M14 x 1 ,5
M16 x 1,5
M20 x 1,5
M27 x 2
M33 x 2
M42 x 2
M48 x 2
M64 x 3
(1)
1/4"
1/4"
3/8"
1/2"
1/2"
3/4"
3/4"
1"
1"
1 1/4"
125
Orifice ISO 1179-1 (1)
2 - Courses de piston selon ISO 4393
Choisir la course du piston d’après les dimensions figurant dans le tableau.
S
25
50
80
100
125
160
200
250
320
400
3 - Position de l’orifice d’alimentation côté fond et tête en standard 1 1
© RENAULT 2011
Page : 40 / 77
E05.03.105.R
/B
4 - Vérins rond selon ISO 6020-1 « série moyenne » 160 bar
Rexroth
Alésage
25
32
EE
40
50
63
80
100
125
160
200
MM
KK
SF
14
M12 x 1,25
12
18
M14 x 1,5
14
18
M14 x 1,5
14
22
M16 X 1,5
18
22
M16 X 1,5
18
28
28
M20 x 1,5
M20 x 1,5
22
22
36
M27 x 2
30
36
M27 x 2
30
45
M33 x 2
36
45
M33 x 2
36
56
M42 x 2
46
56
M42 x 2
46
70
M48 x 2
60
70
M48 x 2
60
90
M64 x 3
75
90
M64 x 3
75
110
M80 x 3
95
110
M80 x 3
95
140
M100 x 3
120
Orifice
(1)
Bride
(2)
EE
1/4"
3/8"
__
1/2"
12,7
3/4"
1"
19,2
1 1/4"
25,4
Bride ISO 6162-1 (2) SAE 3000
5 - Vérins rond selon ISO 6022 250 bar
Rexroth
Alésage
50
63
80
EE
100
125
140
160
200
MM
32
36
40
45
50
56
63
70
80
90
90
100
100
110
125
140
KK
M27 x 2
M33 x 2
M42 x 3
M48 x 2
M64 x 3
M72 x 3
M80 x 3
M100 x 3
© RENAULT 2011
Orifice
(1)
Plat P
27
30
32
36
41
EE
1/2’’
__
3/4’’
13
46
50
60
65
Bride
19
1’’
25
75
75
85
85
95
1 1/4"
32
110
120
Bride ISO 6162-2 (2) SAE 6000
Page : 41 / 77
(2)
E05.03.105.R
/B
6 - Types de fixations :
Vérins à tirants selon ISO 6020-2 « série compacte » 160 bar
ME5 - Tête rectangulaire
ME6 - Fond rectangulaire
MX5 - Taraudage dans la
tête
MT4 - Tourillons mâles
intermédiaires
MP5 - Tenon arrière fixe
avec rotule
MS2 - Pattes sur côtés
Vérins rond selon ISO 6020-1« série moyenne » 160 bar
MF3 - Bride ronde avant
MF4 - Bride ronde arrière
MP6 - Articulation arrière
avec rotule
MX5 - Taraudage dans la
tête
MF1 - Bride avant
rectangulaire
MF2 - Bride arrière
rectangulaire
MS2 - Pattes sur coté
MT4 - Tourillons mâle
intermédiaire
Vérins rond selon ISO 6022 250 bar
MP3 - Articulation arrière à tenon fixe
MT4 - Tourillons mâle
intermédiaire
MP6 - Articulation arrière avec
rotule
__
© RENAULT 2011
Page : 42 / 77
E05.03.105.R
6.1
/B
Vérins linéaires
Spécification :
ISO 6020-1 série « Moyenne »
ISO 6020-2 série « Compacte »
Désignation
Marque
Catalogue
17 039
CDT3 fixation / AL / MM / course F 1X / B1C H D M W W
(auto - amorti)
COMPACTE
160 Bar
Observations
Fixation :
ME5 - ME6 - MP5 - MS2 - MX5 et MT4
Course maxi = à 8 x Ø.
Amortisseur hautes performances (rallongés)
Désignation
Marque
Catalogue
17 328
CDM1 fixation AL MM course A 1X/ B 1 C G D M
MOYENNE
160 Bar
Observations
Fixation :
MF3 - MF4 - MP6 - MX5 - MF1 - MF2 - MS2 et MT4
Spécification :
ISO 6022 série « 250 bar »
Désignation
Marque
Catalogue
17335
CDH2
CDH2
250 bar
Observations
fixation AL MM course
A 3X/ B 1
fixation AL MM course
A 3X/ H 1
Fixation :
MS2 - Pattes sur cotè
MP6 - Articulation arrière avec rotule
MT4 - Tourillons mâles intermédiaires
AL = Ø alésage - MM = Ø de tige
© RENAULT 2011
Page : 43 / 77
E05.03.105.R
/B
Spécification : - Vérin de bridage conforme CNOMO E05.22.815.N
- Orifice : NSPP gaz cylindrique
- 200 bar – Non amorti
Marque
Désignation
BRIDAGE
17047
Catalogue
HVBS Ø course fixation * G
HVBD Ø course fixation * G
Observations
Tige :
Course recommandée : 5 - 10 - 16 - 25 - 40 et 63 mm
HVBS Simple tige
Ø d’alésage : 25 – 32 – 40 – 50 – 63 – 80 – 100 et 125 mm
HVBD Avec tige d’information
© RENAULT 2011
Page : 44 / 77
E05.03.105.R
7
Réservoirs et leurs accessoires
7.1
Thermostats
Spécifications :
/B
Retour feuille
de sélection
Montage horizontal dans un doigt de gant
avec équerre de protection
Marque
Caractéristiques
Capteurs de
température
Observations
Capteur
+
+
Sonde
Tube protecteur
TR 2432
TS 2051
E 35030
Connecteur M12 x 1
Sortie 4 - 20 mA + programmée
Visualisation digitale
1 seuil réglable
Longueur du câble : 2000 mm
Plage de réglage : - 25°C + 150°C
© RENAULT 2011
Capteur
+
+
Sonde
Tube protecteur
TR 7432
TS 2051
E 35030
Connecteur M12 x 1
2 seuils réglables
1 seuil réglable
Longueur du câble : 2000 mm
°
Plage de réglage : - 25°C + 150 C
Page : 45 / 77
E05.03.105.R
7.2
/B
Thermoplongeurs
Spécifications :
Ø Bouchon M77
Schéma de câblage :
Charge
2
0,7 W/cm
2
2 W/cm
Longueur
1000 W = 180 mm
2000 W = 305 mm
3000 W = 460 mm
230 V triphasé
400 V triphasé
 = 2 W / cm2
Ø Tube 10,2
Tension
230 V Monophasé
400 V Tri ou Mono
400 V monophasé
 = 0,7 W / cm2
Branchement électrique
« Non déporté » huile jusqu’à 110°C
« Déporté » huile jusqu’à 200°C
Matière
Acier protégé
Bornes filetées M6
Marque
Caractéristiques
à visser
2077 - 00
2077 - 01
2077 - 02
pas ISO M77 x 200
+
2077 - 99
Observations
Puissance :
Capot
00 - 1000 W
01 - 2000 W
02 - 3000 W
Branchement « NON DEPORTE »
Montage horizontal dans un doigt de gant.
© RENAULT 2011
Page : 46 / 77
E05.03.105.R
7.3
/B
Niveaux visuels
Marque
Caractéristiques
AB 31-21
Catalogue
AB31-21 / 76
AB31-21 / 127
AB31-21 / 254
sans
thermomètre
Observations
Taille :
Entre-axe des vis
76 - 76 m
127 - 127 mm
254 - 254 mm
vis : M12
© RENAULT 2011
Page : 47 / 77
E05.03.105.R
7.4
/B
Réservoirs
Toute marque conforme à DIN 24339 forme BN avec couvercle A ou vissé.
RESERVOIRS
Bac de rétention surélevé de 150 mm minimum permettent un moyen de levage, de nettoyage du
sol et comprenant une goulotte.
Le réservoir doit assurer les fonctions :
- Décantation
- Désémultion
- Echange thermique
- Désaération
Observations
Couvercle A
Couvercle C
Couvercle Vissé
Couvercle D
Conception du réservoir « DIN » pour les volumes de 63 à 1250 litres :
Les tubes d’aspiration doivent
être séparés des tubes de
retour par une cloison
Goulotte de récupération (forme BN) pour
les égouttures avec un orifice de vidange
Trappes de visite amovibles, accessibles et
avec joints d’étanchéité.
Conception du réservoir « ALUMINIUM » pour les volumes de 40 à 70 litres :
+ Bac de rétention
7.5
Abouts de remplissage et de vidange
Marque
Norme CNOMO
E05.18.610.N
Observations
Remplissage – G 1/2
Vidange – G 1
N 003 268 86
N 005 208 86
Pour le remplissage : About mâle  11.
Pour la vidange
: About mâle  25.
© RENAULT 2011
Page : 48 / 77
E05.03.105.R
7.6
/B
Vannes thermostatiques
Spécifications : Montage dans un doigt de gant en laiton
Marque
Désignation
Catalogue
AB 21-22
AB21-22 / 10 15
AB21-22 / 10 20
AB21-22 / 10 25
Observations
R900 002 427
R900 002 319
R900 023 546
Raccordement :
15 - G 1/2
20 - G 3/4
25 - G 1
Plage de régulation : 25 à 65°C
Pression de service max. : 16 bar
Capillaire nu longueur : 2 mètres
Diamètre du bulbe : 18 mm,
Longueur : 220 mm
© RENAULT 2011
Page : 49 / 77
E05.03.105.R
7.7
/B
Retour feuille
de sélection
Contrôleurs de niveau - (27-30-92-18)
Spécifications :
Raccordement électrique par prise M12 x 1
Bride de fixation DIN 24557-2
(Plan de pose identique au support des reniflards)
Désignation
Marque
Catalogue
Bride
DIN 24557-2
Observations
DF 10 0059
DE 10 0060
avec thermostat fixe
avec thermostat programmable
NIVOTEMP 64 RE 03
NIVOTEMP 64 RE 02
Longueur de tube :
RE03 - 250 mm
RE02 - 370 mm
Position du contact « NO » (réglable)
Contact de température 70°C
L1 - 190 ou 300 mm (réglable)
Tranquilisateur incorporé
Marque
Catalogue
DF 10 0061
DF 10 0062
Niveau + Thermostat programmable avec affichage + Reniflard
Bride
Observations
106 5900 108
106 5900 103
Longueur de tube :
RE08 - 250 mm
RE03 - 370 mm
Désignation
DIN 24557-2
NIVOTEMP 65 RE 08
NIVOTEMP 65 RE 03
106 4900 103
106 4900 102
NIVOVENT 75 RE 18
NIVOVENT 75 RE 13
107 5900 118
107 5900 113
NIVOVENT 85 RE 18
NIVOVENT 85 RE 13
Longueur de tube :
RE18 - 250 mm
RE13 - 370 mm
Longueur de tube :
RE18 - 250 mm
RE13 - 370 mm
Reniflard marque « MAHLE »
Reniflard marque « HYDAC »
Contact de niveau « NO » (réglable) :
L1 - 190 ou 300 mm (réglable)
108 5900 118
108 5900 113
Contact de température 70°C programmable
Tranquilisateur incorporé
Barrette de contacts avec
échelle de graduation en cm
Bride de fixation
Selon DIN 24557-2
Modification de la fonction du contact NO/NC
par une rotation des contacts à 180°
Thermostat
Tube tranquilisateur
2 connecteurs M12 x 1
A - Niveau
B - Température
Flotteur en polyuréthane
© RENAULT 2011
Indicateur de colmatage
Page : 50 / 77
E05.03.105.R
/B
Caractéristiques
sans thermostat
Bride - 6 trous
 de per. 73 mm
+
Observations
Capteur
LK 1022
LK 1023
LK 1024
Bride
E43001
avec thermostat
+
Capteur
LT 8022
LT 8023
LT 8024
Bride
E43001
Branchement électrique : 2 seuils réglables
Branchement électrique : 4 seuils réglables
Niveau (OUT1 et OUT2)
Niveau (OUT1 et OUT2) - Température (OUT3 et OUT4)
Longueur :
2 - 264 mm (plage active 195 mm)
Les distances minimales par rapport :
à la paroi de la cuve X = 30 mm
au fond de la cuve U = 10 mm
Affichage alphanumérique à 4 digits
Connecteur M12 x 1
7.7.1
Capteur de niveau électronique LR (radar à ondes guidées)
Caractéristiques
sans thermostat
Bride - 6 trous
 de perçage.
73 mm
Observations
Ampli
LR 7000
+
Sondes
E43203
E43204
E43205
+
Tube coaxial
E43211
E43212
E43213
+
Bride à visser
E43201
Longueur :
Sondes
03 - 240 mm
04 - 450 mm
05 - 700 mm
Tubes
11 - 240 mm
12 - 450 mm
13 - 700 mm
2 seuils réglables
Sortie programmée
Raccordement G 3/4
Connecteur M12 x 1
Visualisation à 4 digits
Réflexion écho
Impulsion
émise
Pas de distances minimales entre la sonde et les parois ou
aux éléments présents dans la cuve, si fonctionnement avec tube coaxial.
© RENAULT 2011
Zone morte 30 mm
Zone inactive 30 mm
Page : 51 / 77
E05.03.105.R
8
Filtres
8.1
Assécheurs d’air
/B
Marque
Désignation
Catalogue
DC - 3
DC - 4
Observations
8.2
Fixation :
Filetage 1"
Reniflards et éléments filtrants - (27-30-18-08-YY)
Spécifications :
- Bride de fixation DIN 24557-2
- Elément filtrant : Papier 10 microns
Marque
Caractéristiques
Catalogue
70364076
Reniflard complet
Bacs
Elément filtrant
PI 0125 Mic UM OS
852 519 Mic
76 39 16 27
77 68 77 67
Bacs
> 400 litres
PI 0145 Mic UM OS
852 985 Mic
Ø 73 - 6 x M5
76 10 21 15
76 10 11 74
de 20 à 400 litres
Ø 73 - 6 x M5
Observations
© RENAULT 2011
Page : 52 / 77
E05.03.105.R
8.3
/B
Filtres retour et éléments filtrants - (27-30-18-02 et 27-30-18-08-XX)
Spécifications :
Les cartouches sélectionnées ci-dessous peuvent équiper divers corps de filtres.
Indicateur électrique avec signalisation des défauts par coupure de circuit.
Pour le choix du type de filtration, voir GE05-009N.
1 - Construction d’un élément filtrant selon DIN 24550
Coupelle d’extrémité
Soudure longitudinale
Clip de soudure
Sens du débit
Tube de soutien
Maille de soutien
Média filtrant
Maille de soutien
Médium filtrant
Coupelle d’extrémité
Tube de soutien
2 - Dimension d’un élément filtrant selon DIN 24550-3 et DIN 24550-4
Taille
ØB
100
22
250
40
400
40
Taille
ØB
40
32
63
32
100
32
250
52
630
70
Elément filtrant
« PRESSION »
Elément filtrant
« RETOUR »
3 - Plan de pose d’un filtre « RETOUR » selon DIN 24550-5
C
Taille
ØC
40
115
Taille
63
115
250
185
100
115
630
220
2 x M10
C
ØC
4 x M10
EFFICACITE NOMINALE
Indique qu’un certain pourcentage de particules plus grosses que la valeur spécifiée peut passer au travers du filtre.
Rétention de 90 à 95 % des particules pour la finesse de filtration indiquée.
EFFICACITE ABSOLUE
Indique qu’aucune particule plus grosse que la valeur spécifiée ne passe au travers du filtre dans des conditions
données.
Rétention de 99% des particules pour la finesse de filtration indiquée
EFFICACITE DE FILTRATION (rapport )
Rapport de la quantité de particules de dimension supérieure à une valeur donnée entrant dans le filtre, à la quantité
qui en sort pour le même volume de fluide
 10 = 75
375
5
Rapport = 375/5
Ø µm
© RENAULT 2011
Page : 53 / 77
E05.03.105.R
/B
ELEMENTS FILTRANTS RETOUR selon DIN 24550-3 et DIN 24550-4
Filtration à 10 μm
Marque
Caractéristiques
Taille
40
1.0040 H10XL - A00-0-M
R928 005 837
63
1.0063 H10XL - A00-0-M
R928 005 855
100
1.0100 H10XL - A00-0-M
R928 005 873
250
1.0250 H10XL - A00-0-M
R928 005 927
630
1.0630 H10XL - A00-0-M
R928 005 999
Filtration à 6 μm
Marque
Caractéristiques
Taille
63
1.0063 H6XL - A00-0-M
R928 005 854
100
1.0100 H6XL - A00-0-M
R928 005 872
250
1.0250 H6XL - A00-0-M
R928 005 926
630
1.0630 H6XL - A00-0-M
R928 005 998
Filtration à 3 μm
Marque
Caractéristiques
Taille
63
1.0063 H3XL - A00-0-M
R928 005 853
100
1.0100 H3XL - A00-0-M
R928 005 871
250
1.0250 H3XL - A00-0-M
R928 005 925
630
1.0630 H3XL - A00-0-M
R928 005 997
© RENAULT 2011
Page : 54 / 77
E05.03.105.R
/B
INDICATEUR de COLMATAGE
Marque
Catalogue
51424
ABZ FV-E2SPSU-M12 x 1 - 1X/-DIN
R901 025 341
Observations
Indicateur de colmatage électrique avec 3 leds de visualisation :
Verte = Etat de service - Jaune = Point de commutation 75% - Rouge Point de commutation 100%
Suppression du signal de commutation à une température de service en dessous de 30°C
Connecteur par prise M12 x 1
Les indicateurs de colmatage
doivent être montés sur le
côté du filtre
FILTRES RETOUR COMPLETS avec INDICATEUR de COLMATAGE
Caractéristiques
Marque
Taille
(raccordement)
40 - (3/4")
10 T EN 0040 - H10XL A00 - V2,2 SL - M - R3 + ABZ FV-E2SPSU-M12 x 1 - 1X/-DIN
63 - (1")
100 - (1")
250 - (1 1/2")
630 - (DN64)
10 T EN 0630 - H10XL A00 - V2,2 SL - M - S9 + ABZ FV-E2SPSU-M12 x 1 - 1X/-DIN
Marque
Catalogue
51424 (Taille 40 à 100)
Filtres
Montage type SL
Observations
© RENAULT 2011
Référence des corps de filtres, avec by-pass de 3,5 bar - Δp = 10 bar
Page : 55 / 77
E05.03.105.R
8.4
/B
Filtres pression et éléments filtrants
ELEMENTS FILTRANTS PRESSION selon DIN 24550-3 et DIN 24550-4
Filtration à 10 μm - Faible résistance Δp = 20 bar
Marque
Caractéristiques
Taille
100
2.0100 H10XL - A00-0-M
R928 006 755
250
2.0250 H10XL - A00-0-M
R928 006 863
400
2.0400 H10XL - A00-0-M
R928 006 917
INDICATEUR de COLMATAGE
Marque
Catalogue
51422 et 51421
ABZ F V- E2SPSU - M12 x 1-1X/-DIN
Observations
R901 025 341
Indicateur de colmatage électrique avec 3 leds de visualisation :
Verte = Etat de service - Jaune = Point de commutation 75% - Rouge Point de commutation 100%
Suppression du signal de commutation à une température de service en dessous de 30°C
Connecteur par prise M12 x 1
© RENAULT 2011
Page : 56 / 77
E05.03.105.R
/B
FILTRES PRESSION COMPLETS avec INDICATEUR de COLMATAGE
Caractéristiques
Taille
(raccordement)
Catalogue
En ligne
(1")
51422 (en ligne) - 51419 (flasquable)
350 LE N 0100 - H10XL A00 - V5,0 - M - R4
100
Flasquable
(1 1/4")
En ligne
350 PSF N 0100 - H10XL A00 - V5,0 - M
350 LE N 0250 - H10XL A00 - V5,0 - M - R5
250
Flasquable
(1 1/2")
En ligne
350 PSF N 0250 - H10XL A00 - V5,0 - M
350 LE N 0400 - H10XL A00 - V5,0 - M - R6
400
Flasquable
350 PSF N 0400 - H10XL A00 - V5,0 - M
Pression maxi
350 bar
Observations
Corps de filtres, avec by-pass de 7 bar ± 10% - Δp = 20 bar
Marque
Filtres
© RENAULT 2011
Page : 57 / 77
E05.03.105.R
/B
ELEMENTS FILTRANTS PRESSION selon DIN 24550-3 et DIN 24550-4
Filtration à 3 μm - Haute résistance Δp = 160 bar
Marque
Caractéristiques
Taille
100
2.0100 H3XL - B00-0-M
R928 006 762
400
2.0400 H3XL - B00-0-M
R928 006 924
FILTRES COMPLETS avec INDICATEUR de COLMATAGE
Caractéristiques
Taille
(raccordement)
Catalogue
En ligne
(1")
100
Flasquable
(1 1/2")
En ligne
400
Flasquable
Observations
51422 (en ligne) - 51419 (flasquable)
350 LE N 0100 - H3XL B00 - V5,0 - M - R4
350 PSF N 0100 - H3XL B00 - V5,0 - M
350 LE N 0400 - H3XL B00 - V5,0 - M - R6
350 PSF N 0400 - H3XL B00 - V5,0 - M
Pression Maxi 350 bar
Corps de filtres, sans by-pass Δp = 160 bar
© RENAULT 2011
Page : 58 / 77
E05.03.105.R
9
/B
Accumulateurs et blocs de sécurité
Retour feuille
de sélection
Spécifications :
Directive 97/23/CE obligatoire.
- Taraudage gaz cylindrique (BSPP)
- Pour la mise en œuvre, le suivi légilslatif et les documents obligatoires, voir GE05-011N
5/8 - 18UNF
VALVE de GAZ
BAGUE ARTICULEE
ETANCHEITE RADIALE
VESSIE
MEMBRANE
P0
P1
P2
P0
P1
P2
P0 = Pression de gonflage
P1 = Pression mini d’utilisation
P2 = Pression maxi d’utilisation
© RENAULT 2011
Page : 59 / 77
E05.03.105.R
9.1
/B
Accumulateurs à membrane - (27-30-15-04 et 27-30-15-01)
Marque
Volume
—
Catalogue
0,16
HAD 0,16-250-1X/10 G04 C -1N111 - CE
0,32
HAD 0,35-250-1X/10G04C -1N111 - CE
0,75
HAD 0,7-250-1X/10 G04 C -1N111- CE
Taraudage : 0,16 à 0,75 : 1/2"
Observations
Marque
Console
Nombre de collier
mini
Hauteur Maxi (mm)
ISO 228
Volume
Ø Corps Maxi (mm)
Accumulateurs à vessie - (27-30-15-04 et 27-30-15-01)
Taraudage
9.2
─
Catalogue
1
3/4 "
118
328
1
-
2,5
1 1/4 "
118
548
1
-
4
1 1/4 "
173
433
1
-
5
1 1/4 "
121
897
2
1
10 (court)
2"
229
585
1
1
20
2"
229
896
2
1
32
2"
229
1420
2
1
50
2"
229
1943
2
1
Observations
Documentation obligatoire « CE » :
EHV 1 / 350 / 90
111 050 01125
EHV 2,5 / 350 / 90
111 051 01125
EHV 4 / 350 / 90
111 052 01125
EHV 5 / 350 / 90
111 053 01125
EHV 10 / 330 / 90
108 370 01125
EHV 20 / 330 / 90
108 371 01125
EHV 32 / 330 / 90
108 373 01125
EHV 50 / 330 / 90
110 767 01125
Valve de gaz : 5/8 - 18UNF
Déclaration de conformité CE + Certificat de tarage du limiteur + Déclaration de conformité du
limiteur CE + Notice d’instruction d’utilisation de l’accumulateur et du limiteur.
Les colliers et consoles garantissent une pose simple et sûre des accumulateurs indépendamment de
leur mode et lieu de fixation.
Ces accessoires, amortissent les vibrations et permettent de compenser les dilatations dans les
installations grâce à leurs inserts en caoutchouc.
© RENAULT 2011
Page : 60 / 77
E05.03.105.R
9.3
/B
Blocs de sécurité - (27-30-15-xx)
Spécifications :
Repérage obligatoire de la vanne de purge manuelle
Taraudage gaz cylindrique (BSPP)
Marque
Observations :
Catalogue
Décharge : M - Manuelle.
E - Electrique et manuelle
50131
ABZSS 10 M -3X / 100 E / S10 V
ABZSS 10 M -3X / 330 E / S10 V
ABZSS 10 M -3X / 100 E / S12 V
ABZSS 10 M -3X / 330 E / S12 V
R900 711 126
ABZSS 10 E -3X / 100 E / S10 G24 K4 V
ABZSS 10 E -3X / 330 E / S10 G24 K4 V
ABZSS 10 E -3X / 100 E / S12 G24 K4 V
ABZSS 10 E -3X / 330 E / S12 G24 K4 V
R900 709 582
R900 711 164
Tension : Uniquement pour E
G24 K4 - 24V
R900 711 128 Tarage du limiteur de pression CE :
100
100 bar
R900 711 165
330
330 bar
R900 709 606
R900 709 583
Pièce de liaison :
S10 - ¾ " (1 litre)
S12 - 1 1/4" (2,5 et 5 litres)
R900 709 607
Marque
Observations :
Catalogue
Calibre :
20 - DN20
30 - DN30
Décharge :
M - Manuelle.
E - Electrique et manuelle
50131
ABZSS 20 M - 3X / 330 E / S12 V
ABZSS 30 M - 3X / 330 E / S309 V
R900 711 414
ABZSS 20 E - 3X / 330 E / S12 G24 K4V
ABZSS 30 E - 3X / 330 E / S309 G24 K4V
R900 619 203
R900 709 657
R900 713 383
Tension : Uniquement pour E
G24 K4 - 24V
Tarage du limiteur de pression CE :
330 = 330 bar
Pièce de liaison : raccordement par bride carrée
S 309 - 2" (10 à 50 litres)
seulement pour ABZSS30
S 12 - 1 1/4" (2,5 à 5 litres)
seulement pour ABZSS20
© RENAULT 2011
Page : 61 / 77
E05.03.105.R
9.4
/B
Ensembles de fixation pour accumulateur à vessie
Spécifications :
L’ensemble se compose d’un accumulateur à vessie et d’un bloc de sécurité.
Les éléments sont raccordés de sorte à assurer une unité optimale, compacte et à coût réduit.
Marque
Désignation
Catalogue
—
ENS. EHV volume - 330/90 + DI
calibre +
EF fixation
Code : 04261 série - 00000
Observations
Volume :
(nominal en litre)
4 - 10 - 20 - 32 et 50
Calibre :
16 - DN16
20 - DN24
(4)
(10 - 20 - 32
et 50)
Décharge :
Manuelle.
Série :
5 - EHV 10
6 - EHV 20
7 - EHV 32
8 - EHV 50
9 - EHV 4
© RENAULT 2011
Page : 62 / 77
E05.03.105.R
10
Contrôle
10.1
Prises de pression
Retour feuille
de sélection
Marques
Désignation
Observations
Référence
Catalogue
SKK 20 G¼" PC C6F
—
2103 - 01 - 18 00
—
39 40 11 36 20
—
Implantation G¼"
Embout à visser M16 x 200 avec capuchon
Marques
Désignation
Référence
PRISES de
PRESSION
montées sur une
UNION DOUBLE
Observations
/B
Série
SKK 20 Ø L PG C6F
SKK 20 Ø S PG C6F
S
2103 - 11 - Ø 00
2103 - 12 - Ø 00
S
39 4 03 Ø 020
39 4 03 Ø 520
S
L
L
L
Diamètre : 06 - 08 - 10 - 12 - 15 - 18 - 22 - 28 - 35 - et 42 (Série L)
06 - 08 - 10 - 12 - 14 - 16 - 20 - 25 - 30 et 38 (Série S)
10.2
Manomètres
Marques
Désignation
Raccords
En bas
100 bar
160 bar
Au dos
100 bar
160 bar
Raccords
En bas
Au dos
Observations
Amorti glycérine
Classe ± 1,6
Ø 63
MIT 3 D22 B31
MIT 3 D22 B33
461 170
461 180
MIT 3 F22 B31
MIT 3 F22 B33
461 460
461 470
Conforme à la norme EN 837-1
Ø 100
160 bar
MIT 5 D22 B31
MIT 5 D22 B33
461 310
461 320
100 bar
MIT 5 F22 B31
461 580
160 bar
MIT 5 F22 B33
461 590
100 bar
Ø 63 - filetage 1/4"
Ø 100 - filetage 1/2"
NOTA : Toutes marques autres que celles mentionnées dans ce tableau et répondant aux spécifications
ci-dessus peuvent être acceptées en première monte.
© RENAULT 2011
Page : 63 / 77
E05.03.105.R
10.3
/B
Manomètre manocontacts
Marque
Référence
Pression d’utilisation :
51 : 0 à 250 bar
52 : 0 à 100 bar
53 : - 1 à 25 bar
PG 2451
PG 2452
Classe de protection : IP 67
PG 2453
Observations
Couronne de LED pour
l’indication des seuils
Visualisation des seuils
de réglage
Connecteur arrière M12 x 1
2 seuils de sortie
OUT1 = sortie tout ou rien
programmable
OUT2 = sortie analogique
Visualisation
4.-.20 mA réglable
alphanumérique
à 4 digits
Paramétrage via les
boutons optiques
(touche tactile)
Filetage norme EN 837-1
Raccord
manométrique G 1/2"
Branchement électrique
© RENAULT 2011
Page : 64 / 77
E05.03.105.R
10.4
/B
Manocontacts électroniques
Marque
Pression
d’utilisation
0 à 250 bar
PN 5001
PN 7001
PK 6521
PK 7521
0 à 100 bar
PN 5002
PN 7002
PK 6522
PK 7522
0 à 25 bar
PN 5003
PN 7003
PK 6523
PK 7523
Observations
Branchement électrique : 1 seuil réglable (type 500_)
M12 x 1 - 4 broches :
Branchement électrique : 2 sorties NO/NC (type 652_)
Branchement électrique : 2 seuils réglables (type 700_)
Branchement électrique : 2 seuils réglables (type 752_)
Capuchon protecteur
Capuchon protecteur
E 30006
E 30094
Sortie programmée
Marque
Catalogue
30276 (1seuil)
30278 (2 seuils)
30279
Observations
30279
HEDE 10 A1 - 2X/ 100 /K41 G24/1/V
HEDE 10 A1 - 2X/ 200 /K41 G24/1/V
HEDE 10 A1 - 2X/ 100 /K41 G24/2/V
HEDE 10 A1 - 2X/ 200 /K41 G24/2/V
100 - 100 bar
R901 022 831
200 - 250 bar
R901 022 922
R901 023 071 Seuil de sortie :
R901 023 091 1 - 1 sortie tout ou rien et 1 sortie analogique
2 - 2 sorties tout ou rien
HEDE 11 A1 - 2X/ 100 /K41 G24/2/V R901 141 184
© RENAULT 2011
2 Sorties tout ou rien
Pression d’utilisation 100 bar
Page : 65 / 77
E05.03.105.R
10.5
/B
Transmetteurs de pression
Désignation
Marque
Catalogue
—
PT 3541
PT 3542
PT 3543
Observations
1 - 0 à 250 bar
2 - 0 à 100 bar
3 - 0 à 25 bar
Connecteur M12 x 1
Sortie analogique 4.-.20 mA
Température d’utilisation : -25° +90°C
Couple de serrage 25 Nm
© RENAULT 2011
Page : 66 / 77
E05.03.105.R
11
Raccordements
11.1
Canalisations
/B
Retour feuille
de sélection
Spécifications :
Tube acier sans soudure dimension GAZ
Décapé huilé suivant norme EN 10297-1
Tube acier sans soudure millimétrique étiré à froid
Electrozingué bichromaté
Tu 37 B suivant norme EN 10305-4
Désignation
Tube acier
Observations
© RENAULT 2011
Type de raccord
Dimensions
Type de bride
Dimensions
DIN
SAE 3000
SAE 6000
32 x 4
X
─
─
32 x 6
─
X
─
X
38 x 5
X
─
─
X
─
38 x 7
─
X
16 x 1,5
X
─
48,3 x 5
X
─
16 x 2
─
─
X
48,3 x 8
─
X
18 x 2
─
X
─
60,3 x 8
X
─
20 x 2
─
X
─
60,3 x 10
─
X
20 x 2,5
─
─
X
76,1 x 10
X
─
25 x 2,5
X
─
─
76,1 x 12,5
─
X
25 x 3
X
─
X
88,9 x 10
X
─
28 x 2,5
─
X
─
88,9 x 16
─
X
30 x 4
─
─
X
101,6 x 12,5
X
─
32 x 4
X
─
─
101,6 x 16
─
X
35 x 3
─
X
─
114,3 x 12,5
X
─
38 x 4
X
─
X
114,3 x 20
─
X
38 x 5
─
─
X
JIC
L
S
8 x 1,5
─
X
X
12 x 1,5
X
X
12 x 2
─
15 x 2
Pression max. pour l’utilisation :
Raccord JIC : max. 160 bar
Raccord DIN :
série L 100 à 250 bar suivant 
série S 250 à 630 bar suivant 
─
Pression max. pour l’utilisation :
Bride SAE 3000 pression max. 210 bar
Bride SAE 6000 pression max. 420 bar
Page : 67 / 77
E05.03.105.R
11.2
/B
Tuyaux
Marques
Désignation
Flexibles
Norme
EN 857
ISO 11237
Observations
GH 781 module
8N6AA0 module 00SPB8
Module / Rayon de courbure
471 TC module
Armature :
2 tresses en fil d’acier (type 2SC)
10 = DN 15,9 / 170
12 = DN 19,1 / 200
16 = DN 25,4 / 250
04 = DN 6,3 / 75
05 = DN 7,9 / 85
06 = DN 9,5 / 90
08 = DN 12,7 / 130
2K module
Marques
Désignation
Flexibles
norme
EN 853
ISO 1436
FC 689 module
10 = DN 15,9 / 200
12 = DN 19,1 / 240
16 = DN 25,4 / 300
20 = DN 31,9 / 420
24 = DN 38,1 / 500
Observations
301 SN module
8456AA0 module *****
04 = DN 6,3 / 100
05 = DN 7,9 / 115
06 = DN 9,5 / 130
08 = DN 12,7 / 180
R2T module
Armature :
2 tresses en fil d’acier (type 2SN)
Spécifications : Tube intérieur polyamide, Revêtement polyamide ou polyuréthanne
Utilisation sur circuit comportant des servo-valves
Marques
Désignation
Flexibles
8FOLA 00 Module 00AF00
2040N - Module V Revêtement
(Polyuréthane)
Observations
Module :
03 = DN 4,7
08 = DN 12
(Polyuréthane)
04 = DN 6,3
10 = DN 15,9
Revêtement : 00 = Polyuréthane
11.3
1W DN Module
05 = DN 7,9
12 = DN 19,1
06 = DN 9,5
16 = DN 25,4
30 = Polyamide
Embouts sertis
Marques
Désignation
Embouts
Série : 1A
**YY**
Série : C122***
Série : 48
Série : *
SAT P
Observations
Montage INTERDIT
© RENAULT 2011
Embout lisse
et
Embout mâle
Page : 68 / 77
E05.03.105.R
11.4
/B
Système de retenue anti-fouet
Marques
Désignation
Câbles
Type : WRF
Type : WRA
Observations
Maintien du tuyau en cas d’arrachement ou d’éclatement, élimine le phénomène de fouet.
Respect de la norme européenne EN 982
11.5
Raccords
Raccords à bagues coupantes
Spécifications :
Raccord suivant ISO 8434-1 (ancienne DIN 2353)
Limitation du serrage de la bague par butée mécanique
Etanchéité par joint
Sécurité d’accrochage par arêtes
Respect de la directive européenne 2000/53/CE pour la protection de l’environnement (sans Chrome VI)
Désignation
Marques
Type
série L
DINova L
EO2 plus L
ES4 - L
série S
DINova
S
EO2 plus S
ES4 -S
Observations
Implantation BSPP ( Gaz cylindrique )
© RENAULT 2011
Pour les références voir le guide GE07-003R
Page : 69 / 77
E05.03.105.R
11.6
/B
Raccords rapides
Spécifications : Coupleurs faces planes pour montage sur plaque
Désignation
Raccord
About
Marques
DN
─
6
8
11
15
19
─
6
8
11
15
19
DN
4
6
8
12
15
20
─
10 925 1552
10 945 1554
10 965 1556
10 975 1558
10 985 1559
4
6
8
─
10 925 6552
10 945 6554
10 965 6556
10 975 6558
10 985 6559
12
15
20
la pièce de serrage n'est pas comprise
dans la référence du raccord
Pression maximale 300 bar
Observations
SPH 04 2101/MA/IA/JV
Spécifications : Raccords rapides antipollution de type faces planes suivant ISO 16028
Désignation
Marque
DN
1/4
Raccord
MPX 06 1101 JV
MPX 10 1102 JV
MPX 12 1103 JV
MPX 16 1104 JV
MPX 19 1105 JV
3/8
1/2
3/4
1
1/4
About
MPX 06 7101 JV
MPX 10 7102 JV
MPX 12 7103 JV
MPX 16 7104 JV
MPX 19 7105 JV
3/8
1/2
3/4
1
Observations
© RENAULT 2011
Page : 70 / 77
E05.03.105.R
11.7
Colliers de fixation - Robinets
11.7.1
Colliers de fixation
Spécifications :
/B
Collier de fixation pour tuyauterie
Absorbe les chocs et les vibrations
Pour les références voir le guide GE07-003R
Marques
Norme
Série légère
Série lourde
Série double
DIN 3015-1
DIN 3015-2
DIN 3015-3
Observations
Marques
PC * L
PC * S
PC * Z
RAP
RCP
RBP
106 à 542
© RENAULT 2011
3006 à 5042
Matière : Polypropylène
Structure intérieure : Striée
106/06 à 430/30
Page : 71 / 77
E05.03.105.R
11.7.2
/B
Robinets
Spécifications : Corps de robinet 2 voies à tournant sphérique
Marque
Désignation
Catalogue
2 Voies taraudées
sphérique
DN
06
10
16
20
25
Pression
BKH DN 06 G 1/4’’ -112 A
BKH DN 10 G 3/8’’ -112 A
BKH DN 16 G 1/2’’ -112 A
BKH DN 20 G 3/4’’ -112 A
BKH DN 25 G 1’’ -112 A
Désignation
Catalogue
2 Voies pour
montage sur blocs
10
13
20
315
Pression
500
4730 06 13
4730 10 17
4730 12 21
4730 20 27
4730 25 34
500
500
315
315
DN
4100-8
Vis de fixation
Pression
06
10
KHBLOCK DN6 CF
KHBLOCK DN10 CF
KHBLOCK DN12 CF
KHBLOCK DN20 CF
KHBLOCK DN25 CF
M8
M8
500
500
M8
315
M10
M10
250
250
12
20
25
© RENAULT 2011
5.501.16
DN
25
Catalogue
315
Marque
06
2 Voies taraudées
sphérique
500
500
400
Page : 72 / 77
E05.03.105.R
12
Groupes équipés
12.1
Mini groupes équipés
/B
Retour feuille
de sélection
Equipement de base :
- Raccords de remplissage et vidange marque (voir page 78).
- Filtre retour normalisé DIN 24550 parties 2 à 5 avec indicateur de colmatage électrique et visuel par leds
dans le connecteur (vert, orange et rouge) - Connecteur par prise M12 x 1
- Reniflard avec élément recyclable et indicateur de colmatage à mémoire sur plan de pose DIN 24557-2.
- Contrôle de niveau visuel.
- Contrôleur de niveau électrique 1 seuil avec thermostat.
- Contrôle de température visuel par affichage analogique.
- Prise de pression en sortie de pompe et une autre sur la ligne retour pour brancher le compteur de particules.
En option : bac de récupération des égouttures avec orifice de vidange.
Puissance
1,5
(kW)
Réservoir
4
60
PV7-1X/10-14 (A palettes débit auto régulé)
PV7-1X/16-20 (A palettes débit auto régulé)
63
Filtre (taille)
Référence
3
40
(litre)
Pompe
2,2
ABKAG - 40 AL 9 /
V7 / 10-14 / 90L-4-A1
/NL
ABKAG - 40 AL 9 /
V7 / 10-14 / 100L-4A0 / N L
ABKAG - 60 AL 9 / V7 /
ABKAG - 60 AL 9 / V7 /
16-20 / 100L-4-A1 / N L
16-20 / 112M-4-B0 / N L
Marque :
© RENAULT 2011
Page : 73 / 77
E05.03.105.R
12.2
/B
Groupes équipés bas bruits
Désignation
Spécification
- Respectant le standard de matériel E05.03.105.R
- About de remplissage et vidange marque (voir page 78).
- Filtre retour normalisé DIN 24550 parties 2 à 5 avec
indicateur de colmatage électrique et visuel par leds dans le
connecteur (vert, orange et rouge)
- Reniflard avec élément recyclable et indicateur de
colmatage à mémoire sur plan de pose DIN 24557-2
- Contrôle de niveau visuel.
- Contrôleur de niveau électrique 1 seuil avec thermostat
- Contrôle de température visuel par affichage analogique.
- Prise de pression en sortie de pompe et une autre sur la
ligne retour pour brancher le compteur de particules.
- Robinet cadenassable normalement ouvert sur l’isolation
des pompes.
- Orifices supplémentaires permettant en cas de besoin une
filtration parallèle.
- Moyen de levage, grue ou tire pales.
- Goulotte de récupération des égouttures avec orifice de
vidange.
Marque :
Suivant besoins
Type
Réservoir en litre
Puissance Kw
Pression bar
Pompe
Filtre ou /et filtration parallèle
ABFAG vertical
630 à 1000
37 à 90
100 à 265
A10 VSO
Taille 250 à 630
ABFAG horizontal
100 à 1000
7,5 à 90
90 à 280
A10 VSO
Taille 63 à 630
12.3
Accessoires pour centrales
Spécification
- About de remplissage.
Indicateur de
colmatage
- Filtre retour normalisé DIN 24550 parties 2 à 5
- Indicateur de colmatage électrique avec 3 diodes de visualisation
avertissement (orange) 2,2 bar et coupure 2,9 bar.
- Niveau avec tube tranquilisateur.
- Thermostat programmable avec affichage.
- Reniflard.
Marque :
Type
Filtre retour
Multiterminal
Taille 40 à 100
© RENAULT 2011
VSA 24V
1310099
Référence :
Remplissage
SBA 11/CN
9008889
Référence :
Niveau + Thermostat + Reniflard
NIVOVENT *5 RE 1*
10* 59000 11*
Référence :
Page : 74 / 77
E05.03.105.R
Retour feuille
de sélection
13
Divers
13.1
Valves d'équilibrage
Spécifications :
/B
Montage sur tuyauterie
sur tuyauterie
sur embase ISO 5781
par bride SAE
Fonction 3
Marque
Débit maxi
l / mn
Catalogue
80
27 551
Observations
FD 12 PA 2X / B 03 V
FD 12 FA 2X / B 03 V
Etranglement :
03 - Buse Ø 0,3 mm
Montage :
PA - Sur embase sans limiteur de pression
secondaire
FA - Par bride sans limiteur de pression secondaire
Fonction 3
200
© RENAULT 2011
FD 16 PA 2X / B 03 V
FD 16 FA 2X / B 03 V
Page : 75 / 77
E05.03.105.R
14
/B
Fiche de dérogation
Demande de dérogation / Demand of dérogation
Fiche de
dérogation
N°
N° de commande / N#
of order :
Enregistré le :
Registered
.. /. ./...
Technique concernée / Concerned technique :
Partie à remplir par le fournisseur et à retourner au Responsable Méthodes (1).
Part be filled by the supplier and to return to the Methods Manager( 1 ).
Document normatif contractuel concerné
Concerned contractual standard
N°:
Projet / Project :
Ligne / Line:
Type machine / Type of machine :
OP :
Station/Poste / station / post:
Sous ensemble / sub-set:
Fournisseur / Supplier:...............................................................................................................................................
Adresse / Address: .....................................................................................................................................................
Email : ...........................................................................................................................................
Nom / Name
Fonction
N° Tel
N° Fax
Date
Signature
Demandeur /
Applicant
Fonction concernée /
Concerned function
Repère / Localisation/
Mark / Localization
Marque & référence /
TradeMark & reference (2)
Justifications de la demande (techniques
- économiques) /
Justification of the demand (Technical economic)
Coordonnées du revendeur dans le pays
destinataire de la machine / Coordinates
of the retailer in the destination country
of the machine
Dérogations antérieures acceptées
(Projet, lieu, date) / Previous accepted
derogations (Project, place, date)
(1) - Le Responsable Méthodes est désigné dans le cahier des charges d'appel d'offres.
(2) - Si la dérogation concerne du matériel, joindre une fiche technique.
(1) - the Methods Manager is indicated in the specifications of call for tender.
(2) - if the derogation concerns material, join a technical sheet.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------Left to perform by Renault
Nom / Name
Service /
Department
Accord /
Agreement
Date
Signature
Oui / Yes Non / No
Correspondant Métier
Méthodes / Corebusiness
Methods correspondent
Commentaires / Comments : .......................................................................................................................................................
..........................................................................................................................................................................................................
..........................................................................................................................................................................................................
Expédié au fournisseur le / Sent to the supplier on :....../....../.....
© RENAULT 2011
Page : 76 / 77
E05.03.105.R
15
Définition d’un vérin linéaire
15.1
Marque Rexroth Bosch Group
/B
Série compacte ISO 6020-2
Type : CDT3
Série moyenne ISO 6020-1
Type : CDM1
© RENAULT 2011
Page : 77 / 77

Matériels Préconisés Renault.

Transcription

Documents pareils

Annexe 2 - Alterre Bourgogne

DEPANNEUSE RENAULT R340 6x4

Ficha producto

politique sincro

QUEL CE - SUD Renault

renault 4f6 edf gdf

télécharger - Le réseau EURIDIS

Limites prestations.ai

ANNONCE D`UN NOUVEAU VEHICULE POUR RENAULT

CHATEAU DE LA CHEVRE D`OR
