Passe-câbles KD 1/10 E et KD 2/15 E Passe

Gestion électrique
Passe-câbles / raccords de câble sous l’eau
Eau
claire
Eau de Eau de
piscine mer 220 – 240 V 400 V 110 – 120 V 50 Hz
60 Hz 12 V c.a. 24 V c.c.
DMX
DMX /
RDM
Plug and
Spray
Passe-câbles

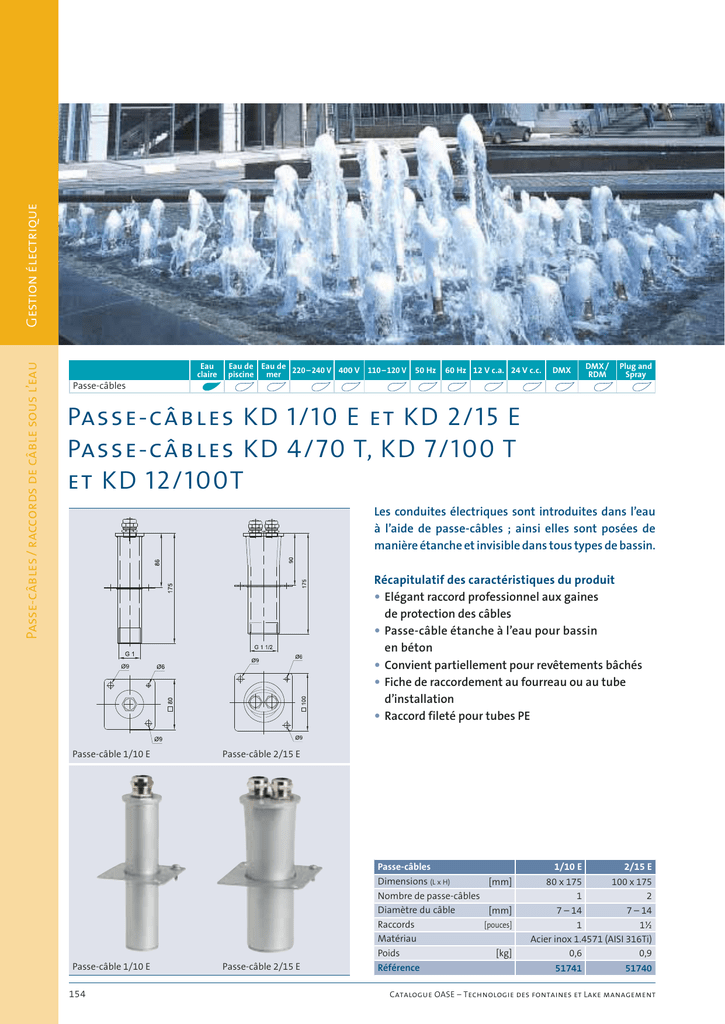

Passe-câbles KD 1/10 E et KD 2/15 E
Passe-câbles KD 4/70 T, KD 7/100 T
et KD 12/100T
Les conduites électriques sont introduites dans l’eau
à l’aide de passe-câbles ; ainsi elles sont posées de
manière étanche et invisible dans tous types de bassin.
Récapitulatif des caractéristiques du produit
• Elégant raccord professionnel aux gaines
de protection des câbles
• Passe-câble étanche à l’eau pour bassin
en béton
• Convient partiellement pour revêtements bâchés
• Fiche de raccordement au fourreau ou au tube
d’installation
• Raccord fileté pour tubes PE
Passe-câble 1/10 E
Passe-câble 2/15 E
Passe-câbles
Dimensions (L x H)
[mm]
Nombre de passe-câbles
Diamètre du câble
[mm]
[pouces]
Raccords
Matériau
Poids
[kg]
Passe-câble 1/10 E
154
Passe-câble 2/15 E
Référence
1/10 E
2/15 E
80 x 175
100 x 175
1
2
7 – 14
7 – 14
1
1½
Acier inox 1.4571 (AISI 316Ti)
0,6
0,9
51741
51740
Catalogue OASE – Technologie des fontaines et Lake management
1 L’élément encastrable
3
dans le béton est la base
de toute configuration.
3 Le choix se fait selon
avec ou sans bâche.
les contraintes du projet :
Vous trouverez les produits
sans passage pour câbles
bouchon, crépine,
débordement ou
à partir de la page 232.
compensation de niveau.
Gestion électrique
Disponible pour conduites
DN 70 et/ou DN 100.
2 La bride pour fixation
2
Passe-câbles / raccords de câble sous l’eau
1
3
Dimensions (ø x H) [mm]
Désignation
Nombre de passe-câbles
DN
Matériau
Poids
[kg]
Passe-câble 4/70 T
150 x 50
Passe-câbles
4
70
Laiton rouge
1,1
57470
Référence
Passe-câble 12/100 T
230 x 70
Passe-câbles
12
100
Laiton rouge
5,5
57465
Passe-câble 7/100 T
190 x 50
Passe-câbles
7
100
Laiton rouge
1,9
57464
2
(en option)
Dimensions (ø x H)
Désignation
DN
Matériau
Poids
Référence
[mm]
[kg]
Bride pour bâche 70 T KD
148 x 27
Bride pour bâche KD
57473
Bride pour bâche 100 T KD
188 x 27
Bride pour bâche KD
100
Laiton rouge
2,9
57474
Elément encastrable dans le béton 70 T
70 x 110
Elément encastrable dans le béton 100 T
100 x 141
Elément encastrable dans le béton
70 / 2"
Elément encastrable dans le béton
70
Laiton rouge
2,0
1
Dimensions (ø x H)
[mm]
Désignation
DN
[mm] / [pouces]
Matériau
Poids
Référence
[kg]
Laiton rouge
2,1
57471
100
Laiton rouge
3,2
57467
Le normes internationales et locales doivent être respectées
