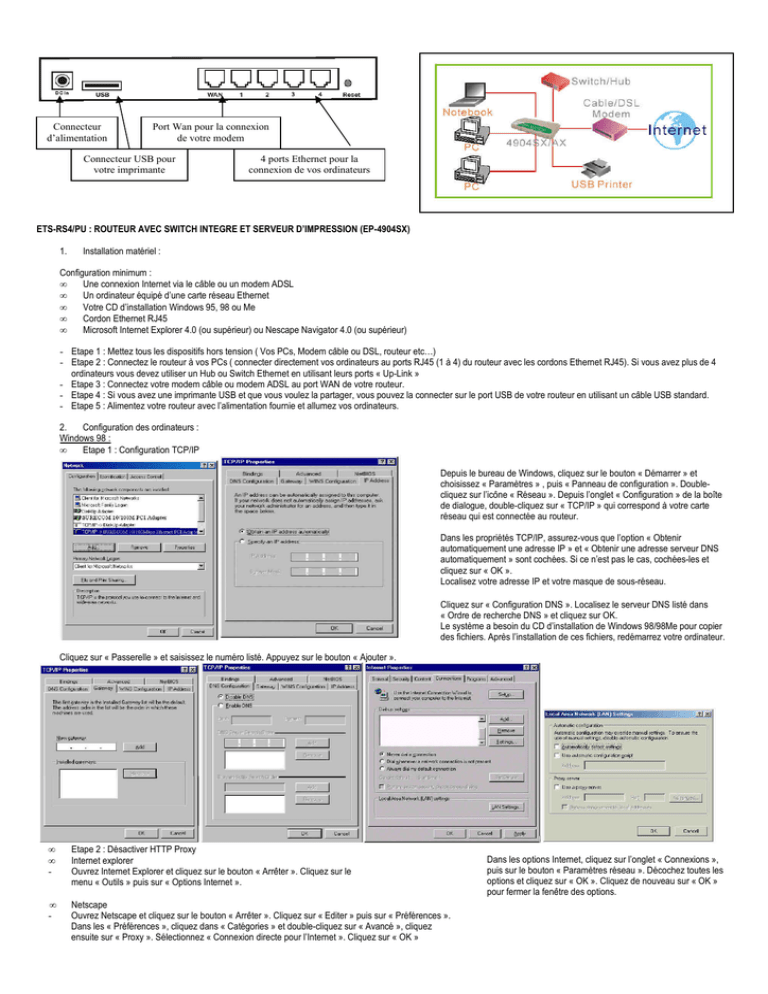

ETS-RS4/PU : ROUTEUR AVEC SWITCH INTEGRE ET SERVEUR

Connecteur
d’alimentation
Port Wan pour la connexion
de votre modem
Connecteur USB pour
votre imprimante
4 ports Ethernet pour la
connexion de vos ordinateurs
ETS-RS4/PU : ROUTEUR AVEC SWITCH INTEGRE ET SERVEUR D’IMPRESSION (EP-4904SX)
1.
Installation matériel :
Configuration minimum :
•
Une connexion Internet via le câble ou un modem ADSL
•
Un ordinateur équipé d’une carte réseau Ethernet
•
Votre CD d’installation Windows 95, 98 ou Me
•
Cordon Ethernet RJ45
•
Microsoft Internet Explorer 4.0 (ou supérieur) ou Nescape Navigator 4.0 (ou supérieur)
- Etape 1 : Mettez tous les dispositifs hors tension ( Vos PCs, Modem câble ou DSL, routeur etc…)
- Etape 2 : Connectez le routeur à vos PCs ( connecter directement vos ordinateurs au ports RJ45 (1 à 4) du routeur avec les cordons Ethernet RJ45). Si vous avez plus de 4
ordinateurs vous devez utiliser un Hub ou Switch Ethernet en utilisant leurs ports « Up-Link »
- Etape 3 : Connectez votre modem câble ou modem ADSL au port WAN de votre routeur.
- Etape 4 : Si vous avez une imprimante USB et que vous voulez la partager, vous pouvez la connecter sur le port USB de votre routeur en utilisant un câble USB standard.
- Etape 5 : Alimentez votre routeur avec l’alimentation fournie et allumez vos ordinateurs.
2.
Configuration des ordinateurs :
Windows 98 :
•
Etape 1 : Configuration TCP/IP
Depuis le bureau de Windows, cliquez sur le bouton « Démarrer » et
choisissez « Paramètres » , puis « Panneau de configuration ». Doublecliquez sur l’icône « Réseau ». Depuis l’onglet « Configuration » de la boîte
de dialogue, double-cliquez sur « TCP/IP » qui correspond à votre carte
réseau qui est connectée au routeur.
Dans les propriétés TCP/IP, assurez-vous que l’option « Obtenir
automatiquement une adresse IP » et « Obtenir une adresse serveur DNS
automatiquement » sont cochées. Si ce n’est pas le cas, cochées-les et
cliquez sur « OK ».
Localisez votre adresse IP et votre masque de sous-réseau.
Cliquez sur « Configuration DNS ». Localisez le serveur DNS listé dans
« Ordre de recherche DNS » et cliquez sur OK.
Le système a besoin du CD d’installation de Windows 98/98Me pour copier
des fichiers. Après l’installation de ces fichiers, redémarrez votre ordinateur.
Cliquez sur « Passerelle » et saisissez le numéro listé. Appuyez sur le bouton « Ajouter ».
•
•
-
Etape 2 : Désactiver HTTP Proxy
Internet explorer
Ouvrez Internet Explorer et cliquez sur le bouton « Arrêter ». Cliquez sur le
menu « Outils » puis sur « Options Internet ».
•
-
Netscape
Ouvrez Netscape et cliquez sur le bouton « Arrêter ». Cliquez sur « Editer » puis sur « Préférences ».
Dans les « Préférences », cliquez dans « Catégories » et double-cliquez sur « Avancé », cliquez
ensuite sur « Proxy ». Sélectionnez « Connexion directe pour l’Internet ». Cliquez sur « OK »
Dans les options Internet, cliquez sur l’onglet « Connexions »,
puis sur le bouton « Paramètres réseau ». Décochez toutes les
options et cliquez sur « OK ». Cliquez de nouveau sur « OK »
pour fermer la fenêtre des options.
•
-
Etape 3 : Obtenir la configuration « IP » depuis le routeur
Cliquez sur « Démarrer » puis « Exécuter » tapez : « winipcfg » pour ouvrir l’utilitaire de configuration des IP.
Cliquez sur le bouton « Tout libérer » puis sur le bouton « Tous
renouveler ». Vérifier que votre adresse IP est maintenant
192.168.1.xxx et que le masque de sous réseau est 255.255.255.0
et votre passerelle par défaut est 192.168.1.1. Cliquez sur « OK »
pour fermer la fenêtre.
Windows NT/2000/XP :
Etape 1 : Configuration TCP/IP
Cliquez sur “Démarrer”. Choisissez « Paramètres » puis « Panneau de configuration ». Double-cliquez sur « Connexions Réseau et accès à distance ». Double-cliquez de nouveau sur
l’icône qui correspond à la connexion de votre routeur. Cliquez sur « Propriétés » puis double-cliquez sur « Protocole Internet TCP/IP». Assurez-vous que l’option « Obtenir une adresse
IP automatiquement » est cochée ainsi que « Obtenir les adresses des serveurs DNS automatiquement ». Si ce n’est pas le cas, sélectionnez les et cliquez sur « OK » et redémarrez
Windows.
Etape 2 : Désactiver le Proxy http
Internet Explorer : ouvrez Internet Explorer
et cliquez sur le bouton « Arrêter ». Cliquez
sur le menu « Outils » puis « Options
Internet ». Dans les options Internet, cliquez
sur l’onglet « Connexions ». Cliquez ensuite
sur le bouton « Paramètres réseau ».
Décochez toutes les options, cliquez sur
« OK » puis encore sur « OK » pour fermer
la fenêtre.
Nescape : Ouvrez Netscape et cliquez sur le bouton « Arrêter ». Cliquez sur « Editer » puis sur « Préférences ». Dans les « Préférences », cliquez dans « Catégories » et double-cliquez
sur « Avancé », cliquez ensuite sur « Proxy ». Sélectionner « Connexion directe pour l’Internet ». Cliquez sur « OK »
Etape 3 : Obtenir la configuration « IP » depuis le routeur
Cliquez sur « démarrer » puis sur « Programmes » puis « Accessoires ». Cliquez ensuite sur « Invite de commande ». Saisissez « IPCONFIG /RELEASE » et appuyez sur la touche
« Entrée » du clavier.
Saisissez ensuite « IPCONFIG /RENEW » et validez par « Entrée ». Vérifiez que votre adresse IP est maintenant 192.168.1.xxx, que votre masque de sous réseau est 255.255.255.0 et
que la passerelle par défaut est 192.168.1.1. Cliquez sur « OK » pour fermer la fenêtre de configuration des IP.
MAC OS 7.x ou supérieur :
Abaissez le menu Apple. Cliquez sur
« Panneau de contrôle » et sélectionnez
TCP/IP.
Dans la boîte de dialogue TCP/IP assurezvous que l’option « Ethernet » est
sélectionnée dans le champ « Connect
Via ». Assurez-vous également que l’option
« Employer le Server DHCP » est déjà
sélectionnée dans le champ
« Configuration ». Fermez la fenêtre
Etape 1 : Configuration TCP/IP
Une autre boîte de dialogue apparaît, vous demandant si vous voulez sauvegarder votre configuration TCP/IP. Cliquez sur « Sauver » ou « Enregistrer ».
Etape 2 : Désactiver le Proxy http
•
•
Internet Explorer : Ouvrez Internet Explorer et
cliquez sur le bouton « Arrêter ». Cliquez sur
« Edition » puis « Préférences ». Sélectionnez
« Proxy » et décochez toutes les options puis
cliquez sur « OK »
Nescape : Ouvrez Nescape et cliquez sur le
bouton « Arrêter ». Cliquez sur « Edition » puis
cliquez sur « Préférences ». Dans les préférences,
dans « Catégorie » double-cliquez sur « Avancé »
et cliquez sur « Proxy ». Sélectionnez « Connexion
directe pour l’Internet ». Cliquez sur « OK »
Etape 3 : Obtenir la configuration « IP » depuis le routeur
Abaissez le menu Apple. Cliquez sur « Panneau de configuration » et sélectionnez
TCP/IP. Dans la fenêtre TCP/IP, votre nouvelle configuration doit apparaître. Vérifiez que
votre adresse IP est maintenant 192.168.1.xxx et que le masque de sous réseau est
255.255.255.0 et que votre passerelle par défaut est 192.168.1.1. Fermez la fenêtre.
3. Configurer le routeur
L’adresse IP par défaut du routeur est montrée dans la fenêtre suivante :
La fenêtre « Enter Network Password » apparaît.
Le « User Name » par défaut est : « admin » et le
« Password » par défaut est : « admin ».
3.1 Configuration de la connexion
Vous pouvez configurer votre type de connexion pour votre FOURNISSEUR D’ACCES.
Quand la configuration est finie, cliquez sur le bouton « Apply ».
Note : le redémarrage du modem sera peut être nécessaire pour que les changements soient
pris en compte.
A. Nom d’hôte et nom de domaine : Certains FOURNISSEURS D’ACCES ont besoin de ces
noms. Vous pouvez vérifier avec votre FOURNISSEUR D’ACCES si votre « Broadband
Internet Service » a été configuré avec un nom d’hôte et de domaine.
B. Adresse IP privée : L’IP par défaut utilisée par le routeur est 192.168.1.1 et 255.255.255.0
pour le masque de sous réseau. Dans la plupart des cas, il n’est pas nécessaire de
changer l’adresse IP (192.168.1.1), cependant, si vous implémentez votre routeur
dans un réseau déjà existant, vous serez peut être amené à la changer.
C. Adresse IP public : L’adresse IP public et le masque de sous réseau de ce routeur sont
utilisés par des utilisateurs extérieurs. Choisissez un type de connexion « DHCP » ou
« PPPoE » ou « Adresse IP Statique » ou encore « PPTP »
DHCP :
Si votre adresse IP provient de votre FOURNISSEUR D’ACCES dynamiquement,
choisissez cette option.
PpoE :
•
•
•
•
•
•
User Name : Votre nom vous est fourni par votre FOURNISSEUR D’ACCES.
Password : fourni également par votre FOURNISSEUR D’ACCES.
ISP Name : Votre nom FOURNISSEUR D’ACCES.
Connect on Demand : Quand vous sélectionnez « Enable », le routeur se
connectera à votre FOURNISSEUR D’ACCÈS sous votre commande.
Disconnect when network idle : vous pouvez configurer une durée pour une
déconnexion automatique. Si vous entrez « 0 » cette fonction est désactivée.
Connect State : Indique l’état de connexion du routeur. Vous pouvez vous
connecter manuellement à votre FOURNISSEUR D’ACCES en cliquant sur le
bouton « Connect Manually »
Adresse IP statique :
•
•
•
•
PPTP :
•
•
•
•
•
•
•
DHCP :
Static IP Address : entrez l’adresse IP fourni par votre FOURNISSEUR
D’ACCES.
Public Subnet Mask : entrez le masque de sous réseau fourni par votre
FOURNISSEUR D’ACCES.
Default Gateway IP Address : entrez la passerelle fournie par votre
FOURNISSEUR D’ACCES.
Domain name server 1 : Entrez le nom de domaine de votre serveur
IP Address : entrez l’adresse IP fournie par votre FOURNISSEUR D’ACCES.
Subnet Mask : entrez le masque de sous réseau fourni par votre FOURNISSEUR
D’ACCES.
Default Gateway IP Address : entrez la passerelle fournie par votre
FOURNISSEUR D’ACCES.
User ID : entrez l’identifiant utilisateur fourni par votre FOURNISSEUR D’ACCES
Password : entrez le mot de passe fourni par votre FOURNISSEUR D’ACCES
PPTP Server : entrez l’adresse du serveur PPTP fournie par votre
FOURNISSEUR D’ACCES
Idle Time Out : entrez une durée de connexion maximum durant une phase
d’inactivité. Pour désactiver cette fonction, entrez « 0 »
A moins que vous ayez déjà un serveur DHCP sur votre réseau interne, choisissez
« Enable » dans la fenêtre DHCP.
Un serveur DHCP peut automatiquement assigner une adresse IP pour chaque
ordinateur de votre réseau. Il est fortement recommandé de paramétrer votre routeur
pour le serveur DHCP. Assurez-vous que vos ordinateurs sont configurés en client
DHCP est que le TCP/IP est configuré sur « Obtenir automatiquement une adresse IP.
Quand vous allumez vos ordinateurs ils chargeront automatiquement la configuration
TCP/IP appropriée avec le routeur. Le Server DHCP assignera automatiquement une
IP inutilisée. Vous devrez spécifier le n° départ et de fin de l’adresse IP.
•
Dynamic IP Address : Selectionnez « Enable » pour utiliser les options du serveur
DHCP du routeur. Si vous avez déjà un serveur DHCP sur votre réseau cochez
« Disable ».
•
Starting IP Address : Entrez l’adresse IP de démarrage pour l’affectation des
adresses IP du serveur DHCP. Assurez-vous que les 3 premiers octets
correspondent à l’adresse IP du routeur (exemple : 192.168.1.xxx). La valeur doit
être comprise entre 2 et 254.
•
Number of users : entrez le n° du PC connecté au routeur. La valeur max est
253.
•
Assign Address Range : Entrez l’interval des adresse IP pour l’affectation des IP
du serveur DHCP (exemple : 192.168.1.xxx à 192.168.1.yyy).
