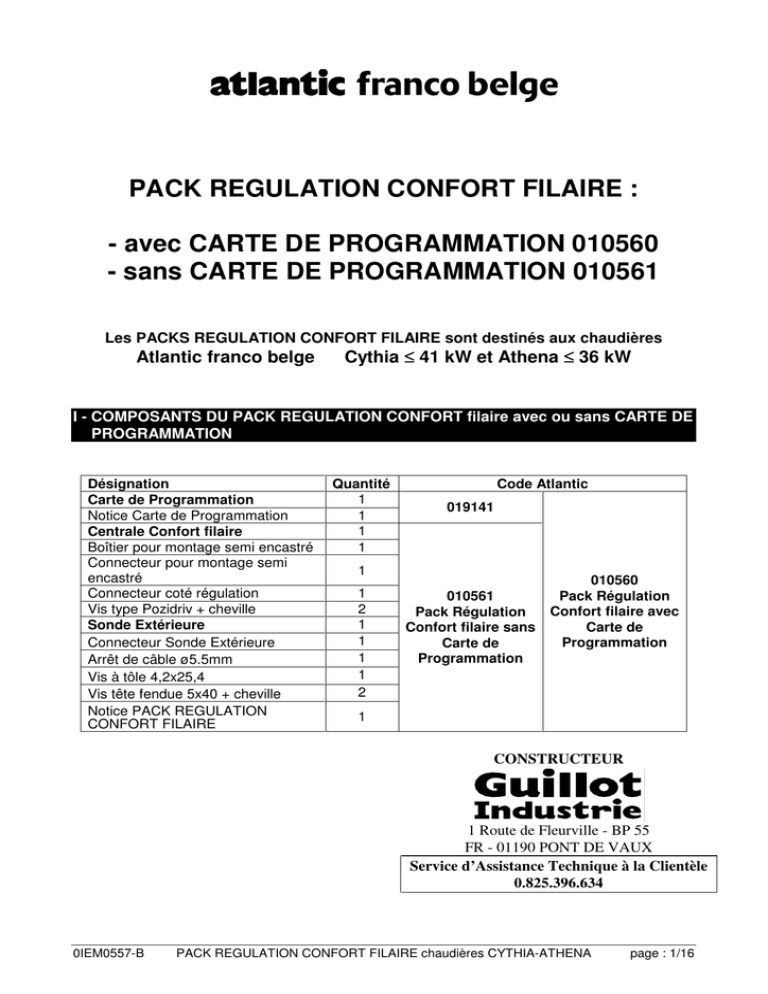

PACK REGULATION CONFORT FILAIRE :
- avec CARTE DE PROGRAMMATION 010560
- sans CARTE DE PROGRAMMATION 010561
Les PACKS REGULATION CONFORT FILAIRE sont destinés aux chaudières
Atlantic franco belge
Cythia ≤ 41 kW et Athena ≤ 36 kW
I - COMPOSANTS DU PACK REGULATION CONFORT filaire avec ou sans CARTE DE
PROGRAMMATION
Désignation
Carte de Programmation
Notice Carte de Programmation
Centrale Confort filaire
Boîtier pour montage semi encastré
Connecteur pour montage semi
encastré
Connecteur coté régulation
Vis type Pozidriv + cheville
Sonde Extérieure
Connecteur Sonde Extérieure
Arrêt de câble ø5.5mm
Vis à tôle 4,2x25,4
Vis tête fendue 5x40 + cheville
Notice PACK REGULATION
CONFORT FILAIRE
Quantité
1
1
1
1
Code Atlantic
019141
1
1
2
1
1
1
1
2
010561
Pack Régulation
Confort filaire sans
Carte de
Programmation
010560
Pack Régulation
Confort filaire avec
Carte de
Programmation
1
CONSTRUCTEUR
1 Route de Fleurville - BP 55
FR - 01190 PONT DE VAUX
Service d’Assistance Technique à la Clientèle
0.825.396.634
0IEM0557-B
PACK REGULATION CONFORT FILAIRE chaudières CYTHIA-ATHENA
page : 1/16
II - TABLE DES MATIERES
I - COMPOSANTS DU PACK REGULATION CONFORT filaire avec ou sans CARTE DE
PROGRAMMATION...........................................................................................................................................1
II - TABLE DES MATIERES...............................................................................................................................2
III - LES MODES DE REGULATION..................................................................................................................3
3.1 - La Régulation par l’AMBIANCE avec le PACK REGULATION CONFORT filaire : ............................3
3.2 - La Régulation par l’EXTERIEUR avec le PACK REGULATION CONFORT filaire :...........................4
3.3 - La Régulation AUTO ADAPTATIVE avec le PACK REGULATION CONFORT filaire : .....................4
IV - SELECTION DU MODE DE REGULATION................................................................................................5
4.1 - Régulation par SONDE D’AMBIANCE avec la CENTRALE CONFORT filaire :.....................................5
4.2 - Régulation par SONDE EXTERIEURE avec la CENTRALE CONFORT filaire :....................................6
4.3 - Régulation par SONDE EXTERIEURE et SONDE D’AMBIANCE avec la CENTRALE CONFORT
filaire :..............................................................................................................................................................8
V - EAU CHAUDE SANITAIRE : (avec CENTRALE CONFORT filaire)...........................................................9
VI - HORS GEL : (avec CENTRALE CONFORT filaire)...................................................................................9
VII - LA CENTRALE CONFORT FILAIRE .......................................................................................................10
7.1 - Où installer la CENTRALE CONFORT filaire? .....................................................................................10
7.3 - Comment fixer la CENTRALE CONFORT filaire?................................................................................11
7.4 – Fonctionnement de la CENTRALE CONFORT filaire..........................................................................13
VIII - LA SONDE EXTÉRIEURE (si vous avez choisi ce mode de régulation) ...........................................14
8.1 - Où fixer la sonde extérieure ?...............................................................................................................14
8.2 - Comment fixer la sonde extérieure ?....................................................................................................14
IX - RACCORDEMENT DE LA CENTRALE CONFORT FILAIRE ET DE LA SONDE EXTÉRIEURE ...........15
X – PIECES DETACHEES ...............................................................................................................................16
0IEM0557-B
page : 2/16
III - LES MODES DE REGULATION
Sans accessoire, la chaudière est dite contrôlée ; elle peut fonctionner sans centrale ni
thermostat d’ambiance, ni sonde extérieure. Dans ce cas, le sélecteur de mode du tableau de
bord de la chaudière est positionnée sur le mode désiré : hors-gel, été ou sur une consigne de
température chaudière (zone manuelle).
Avec un thermostat d’ambiance le principe précédent est complété par la pose d’un thermostat
d’ambiance qui pilotera le fonctionnement du circulateur chauffage.
Chaudière contrôlée avec le PACK REGULATION CONFORT filaire :
Comparé au fonctionnement sans accessoire, le PACK REGULATION CONFORT filaire
permet un confort accru et avec l’utilisation de la CARTE DE PROGRAMMATION journalière ou
hebdomadaire permet d’ajuster la température ambiante en fonction des besoins.
Il est important de choisir le type de régulation souhaitée en fonction des caractéristiques du
bâtiment à chauffer. La régulation est assurée soit par une sonde d’ambiance, soit par une sonde
extérieure ou par les deux sondes ambiante et extérieure (auto adaptatif).
Avec le PACK REGULATION CONFORT filaire les chaudières CYTHIA et ATHENA peuvent
fonctionner selon un des modes de régulation suivants :
3.1 - La Régulation par l’AMBIANCE avec le PACK REGULATION CONFORT filaire :
La Régulation par l’Ambiance est un principe réactif puisque le régulateur travaille
directement sur la température que l’on souhaite maîtriser c’est à dire la température du local
chauffé. Il est donc impératif de placer la CENTRALE CONFORT filaire possédant la sonde
d’ambiance dans une pièce où la température est représentative de l’habitation ; la température
que mesure la sonde doit être une bonne image de la température de confort de l’habitation. Si la
pièce est très froide (hall d’entrée, couloir...) on risque de surchauffer les autres pièces et au
contraire si la pièce est chaude (apport gratuit important, ensoleillement, insert cheminée…) on
risque de ne pas chauffer suffisamment les autres pièces. Pour obtenir un bon résultat :
• Ne pas mettre la CENTRALE CONFORT filaire à proximité d’une source de chaleur (radiateur,
cheminée, passage de tuyau)
• Ne pas mettre la CENTRALE CONFORT filaire à proximité d’une source de froid (ventilation)
• Ne pas mettre la CENTRALE CONFORT filaire dans la cuisine, les apports gratuits et les
déperditions sont nombreux et difficilement gérables.
• Ne pas mettre la CENTRALE CONFORT filaire dans une zone où il y a des courants d’air.
• Ne pas positionner la CENTRALE CONFORT filaire dans une zone qui bénéficie d’un fort
ensoleillement.
• Ne pas mettre la CENTRALE CONFORT filaire dans une pièce avec des robinets
thermostatiques sur les radiateurs (deux régulations associées qui ne peuvent fonctionner
ensemble)
0IEM0557-B
page : 3/16
3.2 - La Régulation par l’EXTERIEUR avec le PACK REGULATION CONFORT filaire :
La régulation par l’extérieur permet d’anticiper les changements climatiques extérieur en
calculant une température d’eau en fonction de la température extérieure. Ce type de régulation
est parfaitement adapté aux systèmes à forte inertie ( plancher chauffant, maisons anciennes
avec des murs épais ou construction moderne lourde et bien isolée ) ; un bon équilibrage des
émetteurs de chaleur dans toutes les pièces permet une bonne stabilité de la température
ambiante pièce à pièce. L’inconvénient de cette régulation est que l’on ne mesure pas la
température ambiante qui peut fluctuer avec des phénomènes internes à la maison
(fonctionnement d’appareils électroménager, accroissement momentané du nombre de
personnes…) ou un simple rayon de soleil au travers d’une baie vitrée. Pour obtenir un bon
résultat :
•
•
•
•
•
Installer la sonde extérieure sur un mur exposé nord ou nord-ouest, entre 2 et 2,5 mètres au
dessus du sol.
Utiliser un câble double isolement type câble téléphonique de section 0,5 mm² cuivre ne
dépassant pas 40 mètres.
Ne pas installer la sonde au dessus d’une fenêtre, d’une porte, d’une bouche d’évacuation d’air
ou immédiatement en dessous d’un balcon ou d’un chéneau.
Ne pas peindre ou crépir le boîtier de la sonde extérieure.
Ne pas faire cheminer le câble de la sonde extérieure avec un câble de courant fort 230
volts.
3.3 - La Régulation AUTO ADAPTATIVE avec le PACK REGULATION CONFORT filaire :
La régulation auto adaptative est une régulation par l’extérieur avec une correction de pente
suivant l’ambiance ; cela signifie que l’on calcule une température d’eau voisine du principe
extérieur précédent et l’on ajoute une correction liée à la température ambiante qui permet de
pondérer la température d’eau calculée. Le principe auto adaptatif cumule les avantages et les
inconvénients des régulations par l’ambiance et l’extérieur. Il est impératif comme en régulation
par l’ambiance que la CENTRALE CONFORT filaire soit bien positionnée pour que la température
ambiante mesurée soit représentative. Par contre il n’est plus nécessaire d’ajuster manuellement
la pente de la loi d’eau qui calcule la température chaudière en fonction de la température
extérieure, le système est autonome.
Attention, la régulation auto adaptative ne permet pas de corriger des erreurs d’installation elle
permet simplement d’affiner temporairement un inconfort qui pourrait être ressenti avec une
régulation par l’extérieur.
0IEM0557-B
page : 4/16
IV - SELECTION DU MODE DE REGULATION
4.1 - Régulation par SONDE D’AMBIANCE avec la CENTRALE CONFORT filaire :
ATTENTION : La régulation par sonde d’ambiance n’est pas adaptée pour un plancher
chauffant basse température.
•
•
•
Raccorder la CENTRALE CONFORT filaire (voir chapitre IX).
Ne pas raccorder la sonde extérieure
Vérifier la position du switch droit du boîtier de commande dans le tableau de bord de la
chaudière (réglage usine) : voir ci-dessous.
•
Si l’option Vanne 3 voies a été retenue, la raccorder suivant la notice du kit Vanne 3
voies.
La Centrale Confort filaire est équipée d'une sonde d'ambiance. Le régulateur de la chaudière
pilote le fonctionnement du brûleur (et de la vanne trois voies si l’option vanne trois voies a été
retenue). Seules les opérations suivantes sont nécessaires :
cythia/athena
rep. 1
rep. 3
rep. 2
1 - Position marche (rep.1)
2 - Mettre le sélecteur de mode rep.2 sur la position AUTO,
3 - Le potentiomètre rep.3 du tableau de bord de la chaudière permet d’adapter
l’inertie du circuit de chauffage à celle du pavillon sur l’un des indices
numérotés de 0 à 3 pour des inerties très faibles à très fortes.
Ajuster la régulation de la chaudière à l’inertie du bâtiment à l’aide du potentiomètre en façade du
tableau de bord de la chaudière.
1
0.5
1.5
2
2.5
Indice 0 à 1 : inertie très faible à faible (5 heures)
ou déperdition forte.
Parpaing 20 cm + air 8 cm + brique 5 cm
Indice 2 à 3 : inertie forte à très forte (30 heures)
ou déperdition faible.
mur ancien 40 cm + air 3 cm + brique 5 cm
Réglage standard en sortie d’usine : Indice = 1,5
0
0IEM0557-B
3
page : 5/16
Après une période ECO programmée sur la Carte de Programmation, si on constate à la relance
du mode CONFORT, une température ambiante trop élevée, AUGMENTER l’indice du
potentiomètre de réglage de l’inertie.
Si on subit une oscillation de la température ambiante en mode CONFORT
, BAISSER
l’indice du potentiomètre de réglage de l’inertie.
La régulation agit à partir de l’écart mesuré entre la température ambiante et la température de
consigne en tenant compte du réglage de l’inertie. Son fonctionnement diffère ensuite selon le
mode d’action choisi :
1 - Action sur brûleur :
La régulation calcule et agit sur le temps de
fonctionnement et le temps d’arrêt du brûleur.
2 - Action sur vanne trois voies :
La régulation calcule une température de départ
réseau, il agit par impulsions successives sur le
moteur thermique de la vanne trois voies pour
suivre cette température en la comparant à la
température réseau calculée.
4.2 - Régulation par SONDE EXTERIEURE avec la CENTRALE CONFORT filaire :
•
Raccorder la CENTRALE CONFORT filaire (voir chapitre IX). La Centrale Confort filaire
peut être installée n’importe où dans un pavillon, y compris à proximité de la chaudière. La
température départ chaudière est calculée en fonction de la température extérieure et de la pente
de la courbe de chauffe réglée sur le tableau de bord de la chaudière.
•
Raccorder la SONDE EXTERIEURE (voir chapitre IX).
•
Vérifier la position du switch droit du boîtier de commande dans le tableau de commande
de la chaudière (réglage usine) : voir ci-dessous.
A la mise en route de la chaudière, seules les opérations suivantes sont nécessaires :
cythia/athena
rep. 3
rep. 1
1
2
3
0IEM0557-B
Position marche
rep. 2
(rep.1)
Mettre le sélecteur de mode rep.2 sur la position AUTO,
Si besoin, régler la pente de la courbe de chauffe sur le potentiomètre
rep.3 du tableau de bord à l’aide du graphe suivant. Le potentiomètre du
tableau de bord est réglé en sortie d’usine sur 1,5.
page : 6/16
Si la température ambiante varie en fonction de la température extérieure, alors il faut corriger la
courbe de chauffe :
Pour une température ambiante trop basse ou trop élevée avec des conditions climatiques douces
(température extérieure moyenne supérieure à 7°C) corriger la température de confort sur la
Centrale Confort filaire.
Les touches
de l’afficheur supérieur de la Centrale Confort
filaire assurent le décalage parallèle de la pente de chauffe
Pour une température ambiante trop basse ou trop élevée par temps froid (température extérieure
moyenne inférieure à 7°C) corriger la pente de la courbe de chauffe sur le potentiomètre repère 3,
tourner le potentiomètre d’une graduation dans le sens horaire pour une sensation de froid ou
dans le sens anti-horaire pour une sensation de chaud.
Courbe 1,5 correspondant
au réglage d’usine
(°C)
Température
départ
chaudière
2,5
3
2
1,5
1
0,5
(°C)
Température extérieure
La régulation agit à partir de la mesure de la température extérieure et en fonction des paramètres
consignés pour la pente de chauffe et le décalage parallèle. Son fonctionnement diffère ensuite
selon le mode d’action choisi.
1 - Action sur brûleur :
temps d’arrêt du brûleur.
La régulation calcule et agit sur le temps de fonctionnement et le
2 - Action sur vanne trois voies :
La régulation calcule une température de départ réseau, il agit
par impulsions successives sur le moteur thermique de la vanne trois voies pour suivre cette
température en la comparant à la température réseau calculée.
La modification de la courbe de chauffe par le potentiomètre n’a pas d’effet immédiat, il est
nécessaire d’attendre de 24 à 48 heures avant d’effectuer une nouvelle correction.
0IEM0557-B
page : 7/16
4.3 - Régulation par SONDE EXTERIEURE et SONDE D’AMBIANCE avec la
CENTRALE CONFORT filaire :
La chaudière est dite REGULEE avec auto adaptation de la courbe de chauffe ;
•
•
Raccorder la CENTRALE CONFORT filaire et la SONDE EXTERIEURE (voir chapitre IX)
Placer le switch droit du boîtier de commande dans le tableau de bord de la chaudière
dans la position suivante: voir ci-dessous.
La température départ chaudière est calculée en fonction de la température extérieure, la sonde
d’ambiance de la Centrale Confort filaire corrigera automatiquement la pente de la courbe de
chauffe pour obtenir le niveau de confort choisi sur la Centrale Confort filaire.
A la mise en route de la chaudière, seules les opérations suivantes sont nécessaires :
cythia/athena
rep. 1
rep. 3
1
2
3
Position marche
rep. 2
(rep1)
Mettre le sélecteur de mode rep.2 sur la position AUTO,
La correction d’ambiance de la pente de chauffe est réglée en sortie
d’usine à 1.5 sur le potentiomètre rep.3
Dans le cas d’une sensation d’inconfort, corriger la valeur du potentiomètre rep.2 du tableau de
bord de la façon suivante :
1
0.5
0
0IEM0557-B
1.5
2
2.5
3
Diminuer la valeur du potentiomètre pour
limiter la correction par la sonde d’ambiance dans
le cas où la Centrale Confort filaire serait mal
placée
dans
le
volume
habitable
(voir
emplacements à éviter chapitre VIII).
Augmenter la valeur du potentiomètre pour
augmenter la correction par la sonde d’ambiance
pour tenir compte, par exemple, des apports
calorifiques gratuits (ensoleillement par une baie
vitrée, insert bois, etc.)
page : 8/16
V - EAU CHAUDE SANITAIRE : (avec CENTRALE CONFORT filaire)
cythia/athena
Sélecteur de mode sur AUTO
Commutateur en position marche
En mode AUTO,
ou
sur la Centrale Confort filaire, le régulateur fonctionne en priorité
eau chaude sanitaire : dès qu’il y a une demande de chaleur sur le ballon, le régulateur arrête le
circulateur chauffage et enclenche le circulateur du ballon jusqu'à satisfaction de la température
consigné du ballon.
En mode
sur la Centrale Confort filaire, seul le service eau chaude sanitaire est enclenché, le
circulateur chauffage est à l'arrêt. Fermer les vannes d’isolement du réseau chauffage pour éviter
les thermosiphons.
Réglage de la température eau chaude sanitaire
Le réglage usine est de 55°C. Il convient à la plupart des installations
et répond à la réglementation anti-légionellose.
VI - HORS GEL : (avec CENTRALE CONFORT filaire)
Le mode
est actif si la chaudière est sous tension.
cythia/athena
Commutateur en position marche
Sélecteur de mode sur AUTO
Sur la Centrale Confort filaire :
permet de maintenir le réseau chauffage
Le mode
et l’eau chaude sanitaire à une température entre 6 et
8°C.
Voyant vert
allumé
Maintenir les vannes d’isolement de la
chaudière, ouvertes.
0IEM0557-B
page : 9/16
VII - LA CENTRALE CONFORT FILAIRE
7.1 - Où installer la CENTRALE CONFORT filaire?
1- Si régulation par sonde d'ambiance avec ou sans sonde extérieure :
Le choix de l'emplacement de la Centrale Confort filaire est important. Pour
bénéficier au maximum du confort et des économies d'énergies que peut vous offrir la
régulation d’ambiance, suivez ces quelques conseils :
La pièce recevant la Centrale Confort filaire doit être représentative de la
température ambiante moyenne des locaux à chauffer.
ATTENTION : une pièce trop exposée aux apports gratuits de chaleur (ensoleillement,
cheminée,...) entraînera un déficit de température dans les autres pièces.
Installer la Centrale Confort filaire :
à 1,5m du sol et de préférence sur la paroi
opposée aux radiateurs.
Emplacement à éliminer :
- mur donnant sur l'extérieur.
- derrière les rideaux
- derrière une porte (courant d'air).
- près d'une fenêtre - sur une étagère.
- près d'un radiateur.
- emplacement exposé aux rayons du soleil.
Ne pas installer la Centrale Confort filaire :
près de toutes sources chaudes même
intermittentes (risques de manque de
chauffage dans les autres pièces).
ATTENTION. Les émetteurs se trouvant dans la pièce dans laquelle la Centrale Confort
filaire est installée, ne doivent pas être équipés de robinets thermostatiques. (sinon
dysfonctionnement de la régulation).
2- Si régulation par sonde extérieure seule :
Vous pouvez installer la Centrale Confort filaire où vous le désirez (y compris près
de la chaudière).
L’emploi d’émetteurs à robinets thermostatiques est partout possible si l’installation est
équipée d’une soupape de décharge, dans le cas contraire il est impératif de laisser un
émetteur sans robinet thermostatique.
0IEM0557-B
page : 10/16
7.3 - Comment fixer la CENTRALE CONFORT filaire?
La Centrale Confort filaire doit être fixée au mur. Elle permet pour chaque jour de la
semaine de sélectionner un des trois programmes journaliers de la Carte de
Programmation (voir notice de la Carte de Programmation).
La Centrale Confort filaire peut s’installer de 2 manières :
-
en saillie : utiliser le support de la Centrale Confort filaire et le fixer sur le mur
avec les 2 vis et les 2 chevilles (2 trous de perçage dia 6 avec un entre axe de
30),
-
semi encastrée : clipper le boîtier sur le fond de la Centrale Confort filaire.
L’ensemble est vissé dans une boîte d’encastrement d’appareillage électrique
(boîte d’encastrement : profondeur mini 50 mm).
Utiliser un câble bifilaire double isolement de section 0,5 mm² maxi. Prévoir une sortie de
câble à l’emplacement retenu pour installer votre centrale. Attention à l’air pouvant
circuler dans la gaine électrique, elle peut affecter la sonde d’ambiance présente en
partie basse de la Centrale Confort filaire. Boucher cette gaine par précaution.
Ne jamais faire cheminer le câble de la Centrale Confort filaire avec un câble de
courant 230 volts. Cela peut provoquer des perturbations dans le fonctionnement de la
régulation.
Encombrement Centrale Confort filaire en saillie
Encombrement Centrale Confort filaire semi encastrée
3 - Dévisser la vis de fixation du fond de la
Centrale sur le support mural
1- Dévisser la vis placée sous la Centrale.
2- A la main, faire pivoter la Centrale sur
son support.
4 - Ensuite, déclipper le support mural du fond
de la Centrale (4 clips).
Ouverture de la CENTRALE CONFORT filaire pour sa fixation mûrale
0IEM0557-B
page : 11/16
1- Percer 2 trous Ø6 (entraxe 30mm) à 1,5
m du sol puis y insérer les 2 chevilles.
2- Visser le support de la centrale
contre le mur à l’aide des 2 vis.
4- Raccorder les 2 fils au
connecteur du support mural.
5 – Reclipper le fond de la
Centrale sur le support mural
6 – Remettre en place la vis de
fixation du fond de la Centrale
Confort sur le support mural.
Installation CENTRALE CONFORT filaire en saillie
1- Accrocher la Centrale
1- Enlever le support mural pour montage en saillie en
le déclippant après avoir dévisser la vis.
2- Clipper le boîtier plastique sur le fond de la Centrale
Confort pour montage semi-encastré.
3- Raccorder les 2 fils au connecteur dont la rainure
est en bas et du côté Centrale Confort.
4- Connecter le connecteur sur le fond
de la Centrale Confort.
sur le support et la faire
basculer pour l’emboîter.
2- Visser la vis en partie
inférieure de la Centrale.
3- Clipper le chapeau
plastique supérieur.
Attention : pour
démonter la Centrale
Confort, le chapeau doit
être enlevé.
Rainure
5- Fixer l’ensemble boîtier/fond de Centrale Confort
dans la boîte d’encastrement standard
d’appareillage électrique (profondeur mini 50mm).
Montage CENTRALE sur support mural
Installation CENTRALE CONFORT filaire semi-encastrée
4 – Glisser la Carte de
1 – Enlever le film de
protection de l’écran de
la Carte de
Programmation
2 – Clipper le chapeau
de la Centrale Confort
sur la partie supérieure
de la Carte de
Programmation
Programmation dans la
Centrale Confort.
Voyant
vert
5 – Le voyant vert clignote
4s lorsque la Carte de
Programmation est bien
connectée à la Centrale
Confort.
Pour l’utilisation de la Carte
de Programmation voir la
notice de celle-ci
Montage de la CARTE DE PROGRAMMATION
0IEM0557-B
page : 12/16
7.4 – Fonctionnement de la CENTRALE CONFORT filaire
Lors de l’insertion de la Carte
Programmation le voyant vert de
celle-ci clignote pendant 4 secondes
COMMUTATEUR DE MODE :
La sélection se fait par appuis
successifs et le voyant vert du mode
désiré s’allume (de haut en bas):
AUTO (actif avec la Carte de
Programmation)
CONFORT
ECO permanent ou programmé
(fonction vacances)
La température de consigne est
affichée en permanence :
- un appui sur
augmente la
consigne de 0,5°C
-un appui sur
diminue la
consigne de 0,5°C.
La température ambiante est
affichée pendant 10s après un appui
simultané sur
et
pendant 3s
Valeur de l’abaissement du mode
ECO:
-un appui sur
diminue l’écart
de 0,5°C (jusqu’à 0°C)
-un appui sur
augmente l’écart
de 0,5°C (jusqu’à -4°C)
ETE
HORS GEL (8°C) permanent
ou programmé (fonction vacances)
Nombre de jours de mode ECO ou
HORS GEL (fonction vacances):
-un appui sur
augmente de 1 jour
(jusqu’à 99 jours)
-un appui sur
diminue de 1 jour
(jusqu'à 0 jour)
Commutateur de Mode :
Deux voyants de mode peuvent être éclairé en même temps : le voyant mode AUTO et le voyant CONFORT ou
ECO suivant le programme de la Carte de Programmation.
Seul le mode HORS GEL n’assure pas la production d’ECS.
La température de consigne :
Elle est affichée dans l’écran du haut.
Dans les modes AUTO et CONFORT elle est réglable de 11°C à 28°C. Elle permet d’augmenter ou d’abaisser la
température ambiante :
Dans le mode ECO la température de consigne est la température de confort moins la valeur de l’abaissement
avec possibilité de la corriger.
Dans le mode HORS GEL la température de consigne est de 8°C.
Valeur de l’abaissement du mode ECO
:
Elle est affichée dans l’écran du bas et est réglable de 0 à 4°C.
Fonction vacances :
Après être passé en mode ECO ou HORS GEL, l’écran du bas affiche 0J clignotant.
Après 10 secondes de clignotement du 0J, l’installation sera en mode ECO ou HORS GEL permanent et plus rien
ne s’affiche dans l’écran du bas.
Dans le laps de temps des 10s, il est possible de régler le nombre de jours (jusqu’à 99 jours) de mode ECO ou
HORS GEL. Après l’écoulement des jours affichés, l’installation bascule en mode Confort ou dans le mode
programmé par la Carte de Programmation. Le nombre de jours affiché diminue avec l’écoulement des jours.
Sécurité enfant : Sur la Carte de Programmation, maintenir un appui s
ur le bouton OK puis appuyer sur le bouton Program pour rendre les touches inactives. Procéder de la même
façon pour réactiver les touches de la Carte de Programmation.
0IEM0557-B
page : 13/16
VIII - LA SONDE EXTÉRIEURE (si vous avez choisi ce mode de régulation)
8.1 - Où fixer la sonde extérieure ?
Régulation par sonde extérieure avec ou sans sonde d’ambiance :
Le choix de l'emplacement de la sonde extérieure est important. Pour bénéficier au
maximum du confort et des économies d'énergies que peut vous offrir la régulation par
sonde extérieure, l’expérience nous montre qu’il faut :
- installer la sonde extérieure sur un mur exposé au Nord ou nord-ouest.
- positionner la sonde extérieure entre 2 et 2,5 m au-dessus du sol.
- utiliser un câble a double isolement (type câble téléphonique) ø maxi 5,5 ext. (de
conducteurs de section 0,5 mm² cuivre), ne dépassant pas 40 mètres.
qu’il ne faut pas :
- installer la sonde extérieure au-dessus de fenêtres, de portes, de bouches
d’évacuation d’air ou immédiatement en dessous d’un balcon ou d’une gouttière.
- tirer le câble de la sonde extérieure a proximité immédiate de lignes sous
tensions.
- crépir le boîtier de la sonde extérieure.
- peindre le boîtier de la sonde extérieure.
- faire cheminer le câble dans une goulotte contenant d’autres câbles en 230 V.
8.2 - Comment fixer la sonde extérieure ?
1. Déposer le capot de la sonde extérieure
à l’aide d’un tournevis plat en faisant
levier sur les clips plastiques
2. Fixer le socle sur le mur à l’aide des vis
et chevilles fournies, la partie arrondie
dirigée vers le haut
3. Dénuder les deux fils à l’une des
extrémités du câble sur environ 5mm puis
les raccorder au bornier (aucune polarité
à respecter). Vous pouvez faire cheminer
le câble par l’arrière du boîtier ou pardessous en ôtant la partie détachable. Si
votre sonde se trouve sur un mur exposé
aux intempéries, il est conseillé d’ajouter
un presse étoupe
4. Remonter le capot sur le boîtier
0IEM0557-B
page : 14/16
IX - RACCORDEMENT DE LA CENTRALE CONFORT FILAIRE ET DE LA SONDE
EXTÉRIEURE
Comment raccorder la Centrale Confort filaire et la sonde extérieure à la chaudière ?
Utiliser un câble bifilaire de section 0,5 mm². Prévoir une sortie de câble murale à l'emplacement
retenu pour installer votre centrale.
NE JAMAIS FAIRE CHEMINER LE CABLE DE LA CENTRALE CONFORT FILAIRE OU DE LA
SONDE EXTERIEURE AVEC UN CABLE DE COURANT FORT 230 VOLTS.
Pour accéder au bornier :
1 Déposer le capot supérieur
et la jaquette avant
2 Dévisser le couvercle
du tableau de bord
3 Raccorder la
sur le boîtier
de commande.
0IEM0557-B
4 Raccorder la sonde
extérieure (sauf si
régulation par sonde
d’ambiance seule)
page : 15/16
X – PIECES DETACHEES
Désignation
Carte de Programmation
Sonde Extérieure
0IEM0557-B
Code Pièce Détachée
062950
070884
030092
page : 16/16

PACK REGULATION CONFORT FILAIRE

Transcription

Documents pareils

France Confort - Ma Future Maison

Simplement magnifique

Price table 2010 FERME IZOARD

Votre contrat d`entretien

Descriptif_de_la_démarche_HQE (pdf - 78,72 ko) - Nanteuil

SainTE MARIE - Alizoa Voyages

Formation Communication et Leadership

TEQ09 - centre d`exploitation ATMB - Bonneville

DÉCLARATION DE CONFORMITÉ

Lit pour chien Set Shila 199.00 dès
