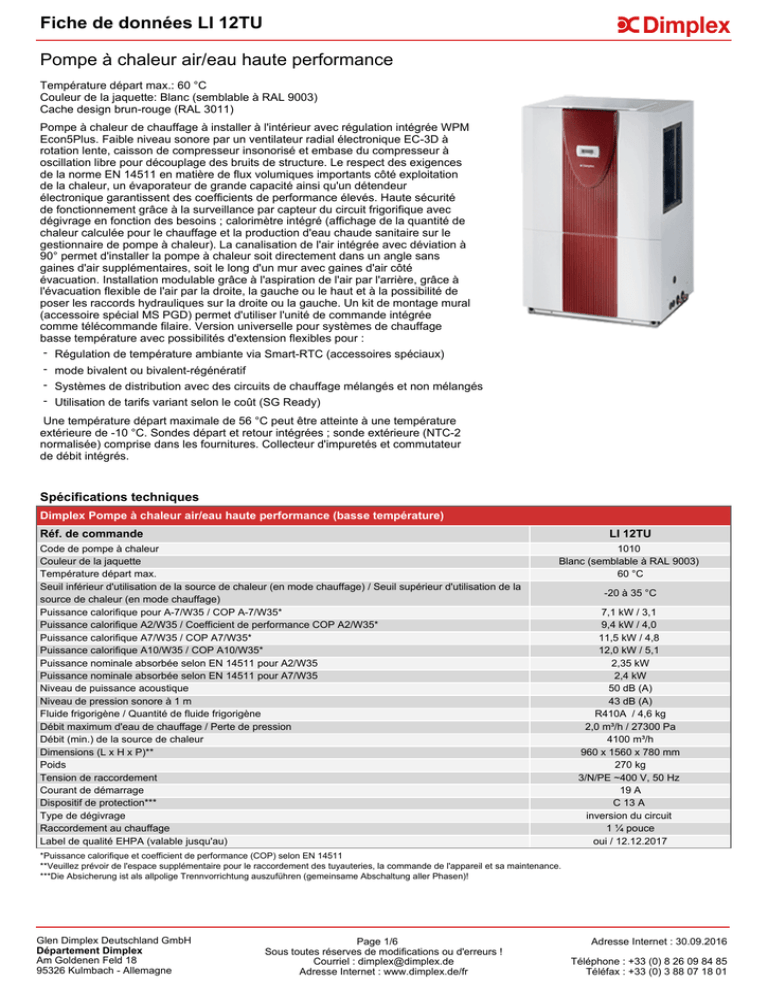

Fiche de données Pompe à chaleur air/eau haute

Fiche de données LI 12TU
Pompe à chaleur air/eau haute performance
Température départ max.: 60 °C
Couleur de la jaquette: Blanc (semblable à RAL 9003)
Cache design brun-rouge (RAL 3011)
Pompe à chaleur de chauffage à installer à l'intérieur avec régulation intégrée WPM
Econ5Plus. Faible niveau sonore par un ventilateur radial électronique EC-3D à
rotation lente, caisson de compresseur insonorisé et embase du compresseur à
oscillation libre pour découplage des bruits de structure. Le respect des exigences
de la norme EN 14511 en matière de flux volumiques importants côté exploitation
de la chaleur, un évaporateur de grande capacité ainsi qu'un détendeur
électronique garantissent des coefficients de performance élevés. Haute sécurité
de fonctionnement grâce à la surveillance par capteur du circuit frigorifique avec
dégivrage en fonction des besoins ; calorimètre intégré (affichage de la quantité de
chaleur calculée pour le chauffage et la production d'eau chaude sanitaire sur le
gestionnaire de pompe à chaleur). La canalisation de l'air intégrée avec déviation à
90° permet d'installer la pompe à chaleur soit directement dans un angle sans
gaines d'air supplémentaires, soit le long d'un mur avec gaines d'air côté
évacuation. Installation modulable grâce à l'aspiration de l'air par l'arrière, grâce à
l'évacuation flexible de l'air par la droite, la gauche ou le haut et à la possibilité de
poser les raccords hydrauliques sur la droite ou la gauche. Un kit de montage mural
(accessoire spécial MS PGD) permet d'utiliser l'unité de commande intégrée
comme télécommande filaire. Version universelle pour systèmes de chauffage
basse température avec possibilités d'extension flexibles pour :
- Régulation de température ambiante via Smart-RTC (accessoires spéciaux)
- mode bivalent ou bivalent-régénératif
- Systèmes de distribution avec des circuits de chauffage mélangés et non mélangés
- Utilisation de tarifs variant selon le coût (SG Ready)
Une température départ maximale de 56 °C peut être atteinte à une température
extérieure de -10 °C. Sondes départ et retour intégrées ; sonde extérieure (NTC-2
normalisée) comprise dans les fournitures. Collecteur d'impuretés et commutateur
de débit intégrés.
Spécifications techniques
Dimplex Pompe à chaleur air/eau haute performance (basse température)
Réf. de commande
LI 12TU
Code de pompe à chaleur
Couleur de la jaquette
Température départ max.
Seuil inférieur d'utilisation de la source de chaleur (en mode chauffage) / Seuil supérieur d'utilisation de la
source de chaleur (en mode chauffage)
Puissance calorifique pour A-7/W35 / COP A-7/W35*
Puissance calorifique A2/W35 / Coefficient de performance COP A2/W35*
Puissance calorifique A7/W35 / COP A7/W35*
Puissance calorifique A10/W35 / COP A10/W35*
Puissance nominale absorbée selon EN 14511 pour A2/W35
Puissance nominale absorbée selon EN 14511 pour A7/W35
Niveau de puissance acoustique
Niveau de pression sonore à 1 m
Fluide frigorigène / Quantité de fluide frigorigène
Débit maximum d'eau de chauffage / Perte de pression
Débit (min.) de la source de chaleur
Dimensions (L x H x P)**
Poids
Tension de raccordement
Courant de démarrage
Dispositif de protection***
Type de dégivrage
Raccordement au chauffage
Label de qualité EHPA (valable jusqu'au)
1010
Blanc (semblable à RAL 9003)
60 °C
-20 à 35 °C
7,1 kW / 3,1
9,4 kW / 4,0
11,5 kW / 4,8
12,0 kW / 5,1
2,35 kW
2,4 kW
50 dB (A)
43 dB (A)
R410A / 4,6 kg
2,0 m³/h / 27300 Pa
4100 m³/h
960 x 1560 x 780 mm
270 kg
3/N/PE ~400 V, 50 Hz
19 A
C 13 A
inversion du circuit
1 ¼ pouce
oui / 12.12.2017
*Puissance calorifique et coefficient de performance (COP) selon EN 14511
**Veuillez prévoir de l'espace supplémentaire pour le raccordement des tuyauteries, la commande de l'appareil et sa maintenance.
***Die Absicherung ist als allpolige Trennvorrichtung auszuführen (gemeinsame Abschaltung aller Phasen)!
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 1/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Accessoires de l'installation LI 12TU
Description
Exemple
Réf.
N° d'article
LI 12TU
SYL 250
KOMP 32
SMF 32
VSF 25
364070
352260
362060
362140
361790
LUS 9A-2
LUS 9A-4
LKL 600A
VSLK 600
ARLK 600
LKB 600A
LKL 800A
LKB 800A
VSLK 600
VSLK 800
ARLK 600
ARLK 800
DMK 600-1
DMK 800-1
LUH 600
RSG 600
RSG 800
370120
370130
364630
367680
370270
366150
364650
366170
367680
367700
370270
370290
356120
356140
358620
340230
340250
SAS 110
340330
1
PSP 120E
363750
1
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
CTHK 635
CTHK 636
PSW 100
PSW 200
PSW 500
DDV 25
UPH 60-25
UPH 70-25P
VTB 25
VTB 32
363610
336180
335910
322140
322150
322160
322170
351090
339830
339210
358390
367870
367830
339870
367770
WWM 25
346600
MMH 25
MMB 25
348640
348880
UPE 70-25PK
374700
UPE 100-25K
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
HDLR 450
HCT 300
374720
362520
362530
362540
362550
362560
337450
351210
SRX 080EM
SRX 120EM
SRX 140EM
SRX 180EM
367500
367510
367520
367530
quantité
Quantité
Prix
Pompe à chaleur
Pompe à chaleur air/eau haute performance
Bande élastique d'isolation à placer en dessous de l'appareil
Compensateur en caoutchouc à double soufflet DN 32
Collecteur d'impuretés DN 32
Kit de raccordement pour pompe à chaleur air/eau
1
Accessoires de source de chaleur
Kit de gaines d'air pour LI 9/12TU et LI 15TE - évacuation
Kit de gaines d'air côté évacuation, longueur 4 m
Gaine d'air droite - 600
Kit de raccordement
Kit de finition de gaine d'air
Gaine d'air avec coude à 90°*
Gaine d'air droite - 800*
Gaine d'air avec coude à 90°*
Kit de raccordement
Kit de raccordement
Kit de finition de gaine d'air
Kit de finition de gaine d'air
Embout d'étanchéité 600
Embout d'étanchéité 800
« Oreille » de déflexion d'air
Grille de protection contre la pluie pour LI
Grille de protection contre la pluie pour LI(H)
1
1
1
1
Accessoires hydrauliques
Kit de raccordement par tuyaux flexibles pour eau de chauffage
Ballon tampon, monté en dessous, de 120 l, pour LI 9 et 12TU, LI
15TE
Résistance immergée 4,5 kW ; 230 V CA
Résistance immergée 2,0 kW ; 230 V CA
Résistance immergée 2,9 kW ; 400 V AC
Résistance immergée 4,5 kW ; 400 V CA
Résistance immergée 6,0 kW ; 400 V AC
Résistance immergée 7,5 kW
Résistance immergée 9,0 kW ; 400 V CA
Ballon tampon sur pieds de 100 l*
Ballon tampon sur pieds de 200 l*
Ballon tampon universel 500 l*
Distributeur double sans pression différentielle
Circulateur à régulation électronique avec relais de couplage
Circulateur à régulation électronique avec relais de couplage
Barre de distribution
Triple barre de distribution pour modules DN 25 et DN 32
Module d'eau chaude sanitaire/module du circuit de chauffage non
mélangé
Module circuit de chauffage mélangé avec sonde de température
Module mélangeur pour installations bivalentes
Pompe à rotor noyé avec régulation électronique, Δp-v, vitesse de
rotation fixe et signal PWM
Pompe à rotor noyé avec régulation électronique, à auto-régulation
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Flexible type Wellflex en acier inoxydable préconfectionné DN 32
Module de tuyaux pour résistance immergée*
Résistance électrique 3 kW
1
1
1
1
1
Accessoires de chauffage
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Ventilo-convecteur de chauffage avec ventilateur EC*
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 2/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Accessoires de l'installation LI 12TU
Description
Réf.
N° d'article
WWSP 332
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
WWSP 442
346610
338060
338070
366130
349430
326660
372840
WWSP 442E
353370
Exemple
quantité
Quantité
Prix
Accessoires pour la production d'eau chaude
Ballon d'eau chaude sanitaire de 300l avec sonde de température
Cartouche chauffante de production d'eau chaude sanitaire
Cartouche chauffante de production d'eau chaude sanitaire
Cartouche chauffante de production d'eau chaude sanitaire
Cartouche chauffante FLH 25M
Jeu de vannes de sécurité
Ballon d'eau chaude sanitaire de 400l avec sonde de température*
Ballon d'eau chaude sanitaire design avec habillage en tôle et sonde
de température*
Ballon solaire de 400l pour pompe à chaleur*
Tour hydraulique combinée sans régulation*
Ballon mixte pour chauffage et production d'eau chaude sanitaire*
Ballon mixte PWS 650*
Ballon mixte de chauffage et réchauffement d'eau potable à débit
centralisé*
Module de pompe DN 25 pour un raccordement direct du ballon
d'eau chaude sanitaire
Circulateur à régulation électronique avec relais de couplage
Vanne d'inversion 3 voies DN 25*
Station d'eau fraîche FWS WT avec échangeur de chaleur
WWSP 432
SOL
HWK 332
PWS 332
PWS 650
1
1
361080
362360
348620
367660
PWD 750
349100
WPG 25
356030
1
UPH 60-25
DWV 25
FWS WT
367870
374770
368100
1
NWPM
EWPM
LWPM 410
356960
356970
339410
AP PGD
356570
FG 3115
NTC-10M
KRRV 003
RTM Econ A
RTM Econ U
336620
363600
322070
367210
367200
SST 25
348430
WPM Econ
SOL
363950
IN WP 30
366410
Accessoires de régulation
Extension pour une liaison au réseau Ethernet
Module d'extension WPM pour un raccordement au bus KNX/EIB
Extension pour raccordement Modbus RTU
Télécommande pour gestionnaire de PAC WPM
2006/2007/EconPlus/R*
Sonde de température extérieure avec jaquette
Sonde de température NTC-10 avec douille métallique
Thermostat pour chauffage et eau chaude sanitaire
Smart-RTC+ - régulation de la température ambiante intelligente
Smart-RTC+ - régulation de la température ambiante intelligente
Accessoires énergie thermique solaire
Station à échangeur thermique SST 25 pour les installations solaires
jusqu'à 10 m²
Accessoires de régulation (énergie solaire)
Régulateur solaire pour le gestionnaire de pompe à chaleur*
Mise en service (sans remise de prix)
Extension de la garantie à 5 ans avec mise en service de la pompe
à chaleur de chauffage.
1
* autres accessoires spécifiques disponibles / nécessaires
Remarque importante :
La combinaison des éléments et les quantités indiquées constituent un exemple à titre indicatif. Celui-ci doit être rééxaminé et adapté individuellement
si nécessaire. Le dimensionnement de la pompe doit être vérifié en fonction de la perte de charge de l'installation et du débit minimum du circuit d'eau
chaude de la PAC.
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 3/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur air/eau, Schéma d'intégration, Pompe à chaleur et appoint électrique
REMARQUE :
L'intégration hydraulique suivante est
une représentation schématique des
composants nécessaires au
fonctionnement et sert de référence et
d'aide à votre propre planification. Les
données actuelles peuvent être
consultées à tout moment sur internet
sous
www.dimplex.de/nc/fr/professionnel/cal
culateur-en-ligne/schema-dintegration.h
tml. Toutefois, ils ne comprennent pas
tous les dispositifs de sécurité
nécessaires selon DIN EN 12828, tous
les composants pour le maintien
constant de la pression, et
éventuellement les valves
supplémentaires nécessaires aux
travaux de service et d'entretien.
Les réglages du gestionnaire de pompe
à chaleur et la régulation externe
éventuellement disponible doivent
concordés avec le schéma d'intégration
fourni.
Éventuellement, mise à jour du logiciel
nécessaire !
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 4/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Schéma d'intégration: 10231024
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur air/eau, Schéma d'intégration, Pompe à chaleur et appoint électrique
Descripción de la instalación:
Valores predeterminados:
• Les pompes à chaleur air/eau avec un dégivrage par inversion de cycle soustraient l'énergie de dégivrage au système de chauffage. Pour
garantir le dégivrage, un réservoir tampon doit être installé en série sur le circuit de départ des pompes à chaleur air/eau. La résistance
immergée y est également vissée dans le cas d'installations mono-énergétiques. Un collecteur d'impuretés avec une ouverture de maille
comprise entre 0,6 et 0,8 mm doit être monté dans le circuit retour de la pompe à chaleur pour protéger l'échangeur thermique à plaques contre
toute forte concentration de matières en suspension. Le tamis du filtre du collecteur d'impuretés doit être nettoyé un jour après la mise en
service. Les intervalles de nettoyage peuvent être plus espacés en cas de non encrassement. En cas de fort encrassement (par des produits
corrosifs dans l'immeuble par ex.), il est recommandé d'installer un séparateur de boues afin de réduire les opérations de nettoyage régulier du
filtre d'impuretés. Un processus de corrosion permanent se produit par oxygénation dans les installations de chauffage ouvertes à la diffusion.
L'installation d'un dispositif électrophysique contre la corrosion permet de limiter ce processus. L'eau condensée qui se forme durant le
dégivrage doit être évacuée sans risque de gel. Tenir compte des émissions sonores et de la canalisation de l'air directe lors du choix de
l'emplacement. Ne pas diriger le refoulement d'air contre la direction principale du vent des pompes à chaleur, en particulier celles sans capot de
protection contre les intempéries, qui sont installées sur un emplacement dégagé.
Pré-configuration
Mode opératoire
Réglage
Mono-énergétique
1er circuit de chauffage
oui
2ème circuit de chauffage
non
Production d'eau chaude sanitaire
oui
Demande de production d'eau chaude
sanitaire via
Production d'eau chaude sanitaire
cartouche chauffante
Production d'eau de piscine
Sonde
oui
non
• Un réservoir tampon en série est recommandé sur les installations de chauffage par pompes à chaleur, pour garantir la durée de fonctionnement
minimale de 6 minutes de la PAC dans tous les états de fonctionnement.
• La pompe à chaleur couvre une grande partie de la capacité thermique requise. Certains jours, lorsque les températures extérieures sont en dessous du point de bivalence, une cartouche chauffante électrique (résistance immergée)
vient en appoint à la pompe à chaleur. Le contacteur de la résistance immergée (E10.1) dans les installations mono-énergétiques doit être dimensionné conformément à la puissance. La commande (230 V AC) s'effectue à partir du
gestionnaire de pompe à chaleur via les bornes de connexion X1/N et J13/NO 4.
• L'échangeur thermique situé dans le réservoir d'eau chaude sanitaire doit transmettre la puissance calorifique maximale pour une température maximale de la source de chaleur. Dans le cas d'installations avec un besoin en eau chaude
sanitaire plus élevé (immeubles collectifs, usage industriel), le réservoir doit être dimensionné en fonction du besoin de pointe maximal en tenant compte des durées de blocage. Respecter la puissance calorifique maximale, le débit
d'eau maximal !
• Le contacteur de la cartouche chauffante (E9) montée dans le réservoir d'eau chaude sanitaire doit être dimensionné en fonction de la puissance et fourni par le client. La commande (230 V AC) s'effectue à partir du gestionnaire de
pompe à chaleur via les bornes de connexion X1/N et J16/NO10. Respecter la puissance calorifique maximale de la pompe à chaleur et le débit d'eau.
• Le distributeur double sans pression différentielle assure toujours, indépendamment du nombre de circuits de chauffage ouverts et de l'utilisation du système, le débit d'eau minimum requis. Le découplage hydraulique se fait via deux
raccordements entre le circuit de départ et de retour, avec respectivement un clapet anti-retour. Pour empêcher toute synchronisation superflue de la pompe à chaleur, régler, dans le circuit réfrigérant, les caractéristiques de la pompe
de manière à ne pas dépasser un écart max. de 10 Kelvin. Les pompes à régulation électronique doivent fonctionner avec une pression constante.
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
Page 5/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Schéma d'intégration: 10231024
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
Pompe à chaleur air/eau, Schéma d'intégration, Pompe à chaleur et appoint électrique
Légende :
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompe à chaleur
Pompe à chaleur air/eau
Pompe à chaleur eau glycolée/eau
Pompe à chaleur eau/eau
Pompe à chaleur air/eau réversible
Pompe à chaleur eau glycolée/eau réversible
Pompe à chaleur eau/eau réversible
Pompe à chaleur air/eau en éclaté
Gestionnaire de pompe à chaleur
Réservoir tampon parallèle
Réservoir tampon
Réservoir d'eau chaude
Echangeur thermique de piscine
Station rafraîchissement passif et régul. refroid. NM..
Chauffage et rafraîchissement dynamique ou « silencieux »
Ventilo-convecteur avec raccordement 4 fils
Circuit de rafraîchissement pur
Circuit de chauffage pur
Source de chaleur
Tour hydraulique
Protection contre les risques de brûlures
Tour hydraulique HWK 332
Système de distribution d'eau chaude :
DDV 25
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
VTB 25
WWM 25
Distributeur double sans pression différentielle (2,0 m³/h max.)*
Distributeur double sans pression différentielle (2,5 m³/h max.)*
Module d'extension du distributeur compact (2,0 m³/h max.)*
Distributeur compact avec vanne de trop-plein (1,3 m³/h max.)*
en combinaison avec EB KPV (2,0 m³/h max.)*
Module mélangeur bivalent (2,0 m³/h max.)*
Module mélangeur circuit de chauffage
Barre de distribution (2,5 m³/h max.)*
Module prod. eau chaude/circ. chauffage non mélangé...
* Débit d'eau de chauffage max. recommandé
Energie thermique solaire:
SST 25
SOLPU 1
SOLCU 1
T1
T2
T3
Station solaire production d'eau chaude
Installation solaire
Régulateur solaire
Capteur de température (sonde du colltecteur)
Capteur de température (ballon 1)
Capteur de température (ballon 2 /fonction d'affichage en option)
Glen Dimplex Deutschland GmbH
Département Dimplex
Am Goldenen Feld 18
95326 Kulmbach - Allemagne
B3
B4
B7
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
F10
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
M20
M21
M22
M25
N1
N2
N3
N12
N17.1
N17.2
N17.3
N17.4
R1
R2
R3
R4
R5
R9
R11
R13
SMF
TC
Y5
Y6
Y7
Y8
Y12
Y13
Thermostat eau chaude
Thermostat piscine
Thermostat du circuit primaire
Cartouche chauffante eau chaude
2e générateur de chaleur (2e GC)
Thermoplongeur
Chaudière à fuel/gaz
Chaudière à combustible solide
Installation solaire
Contrôleur de température de sécurité
Commutateur de débit
Contacteur 2e générateur de chaleur
Contacteur du thermoplongeur eau chaude
Pompe primaire mode chauffage
Pompe primaire mode rafraîchissement
Circulateur de chauffage circuit principal
Circulateur de chauffage 1er circuit de chauffage
Circulateur de chauffage 2e circuit de chauffage
Circulateur supplémentaire
Circulateur de rafraîchissement
Circulateur eau chaude
Circulateur eau de piscine
Circulateur du circuit de chauffage, 3e circuit de chauffage/rafraîchissement arrêté
Mélangeur
Mélangeur 2e circuit de chauffage/rafraîchissement
Circulateur de chauffage et de production d'eau chaude sanitaire
Régulateur de chauffage
Régulateur de refroidissement des pompes à chaleur réversibles
Stations de climatisation de pièces
Régulateur solaire
Module de rafraîchissement général
Module de rafraîchissement actif
Module de rafraîchissement passif
Module solaire WPM Econ SOL
Capteur sur mur extérieur
Sonde du circuit de retour
Sonde du circuit d'eau chaude
Sonde circuit de retour eau de rafraîchissement
Sonde de température 2e circuit de chauffage
Sonde circuit de départ (protection antigel)
Sonde circuit de départ eau de rafraîchissement
Sonde temp. 3ème circuit de chauff. / mode bivalent régénératif
Collecteur d'impuretés
Régulateur de température ambiante
Vanne de distribution 3 voies
Vanne 2 voies
Mélangeur 3 voies
Vanne 3 voies (durée de fermeture 10 s max.)
Vanne d'inversion 4 voies externe
Vanne d'inversion 3 voies
Page 6/6
Sous toutes réserves de modifications ou d'erreurs !
Courriel : [email protected]
Adresse Internet : www.dimplex.de/fr
Adresse Internet : 30.09.2016
Schéma d'intégration: 10231024
Téléphone : +33 (0) 8 26 09 84 85
Téléfax : +33 (0) 3 88 07 18 01
