Exigences concernant l`installation domestique pour VDSL

VDSL

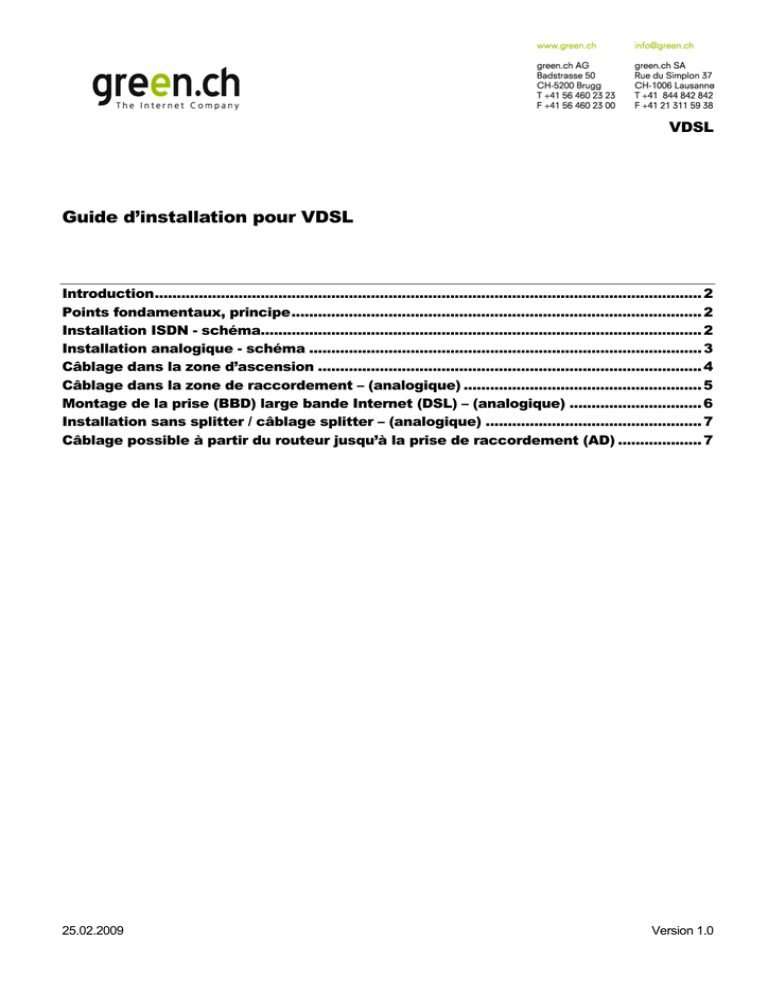

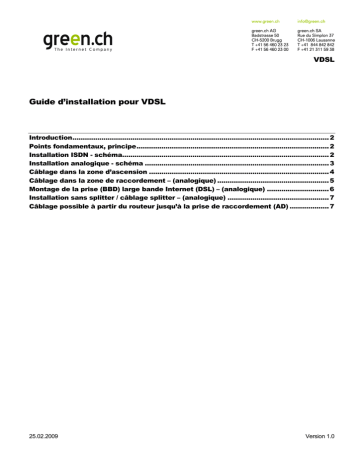

Guide d’installation pour VDSL
Introduction............................................................................................................................ 2
Points fondamentaux, principe............................................................................................. 2
Installation ISDN - schéma.................................................................................................... 2
Installation analogique - schéma ......................................................................................... 3
Câblage dans la zone d’ascension ....................................................................................... 4
Câblage dans la zone de raccordement – (analogique) ...................................................... 5
Montage de la prise (BBD) large bande Internet (DSL) – (analogique) .............................. 6
Installation sans splitter / câblage splitter – (analogique) ................................................. 7
Câblage possible à partir du routeur jusqu’à la prise de raccordement (AD) ................... 7
25.02.2009
Version 1.0
Introduction
Aujourd’hui, plus de 1,5 million de foyers ont un raccordement DSL à large bande. Actuellement, de nouveaux services
s’y ajoutent comme des serveurs mails de sûrs basés dans notre Datacenter (Business Email) ou la téléphonie IP (Voice
over IP ou Hosted PBX).
Les nouveaux services requièrent des débits élevés et une qualité constante des conditions de transmission qui ne
peuvent être atteints qu’avec un câblage d’excellente qualité. C’est pourquoi, nous proposons une solution qui puisse
être mise en œuvre dans les logements existants sans grands efforts. La première consiste à procéder à une installation
dite « Internet large bande » (DSL) nécessaire pour le raccordement VDSL en un endroit du logement.
Dans les nouvelles constructions ou lors d’assainissements de logements, un câblage structuré peut être intégré
facilement et à moindre coût durant la période des travaux. Le câblage présenté ici correspond aux normes
internationales EN 50173-4 et ISO 15018, est adapté aux évolutions futures et répond aux exigences de tous les
services à venir. Ce câblage constitue donc également une sécurité d’investissement et augmente la valeur du bien
immobilier. L’installation des câbles est très esthétique et se termine en prises permettant l’accès au réseau dans toutes
les pièces.
Points fondamentaux, principe
Deux points fondamentaux sont à prendre en compte lors d’une installation VDSL:
- Une connexion continue entre la conduite du point de transmission (UP) et le splitter, sans bifurcation (ligne
d’accord, « Bridge Taps »).
- La qualité du fil doit suffire aux exigences, le câble d’installation doit être au moins torsadé. Recommandation :
U72
Installation ISDN - schéma
Une installation ISDN correcte et professionnelle est déjà compatible avec Internet à large bande (DSL), puisqu’un câble
sans bifurcation mène jusqu’au splitter (resp. NT). La distribution téléphonique domestique s’effectue à partir d’NT.
25.02.2009
Seite 2 von 8
Installation analogique - schéma
Le modem peut être connecté comme indiqué
pour les connexions analogiques, pour lesquelles
la ligne entrante ne contient pas de bifurcation.
Si plusieurs prises sont branchées sur le câble en
question, il existe une bifurcation (Bridge Tap) sur
la ligne en utilisant le splitter sur l'une des deux
prises.
Afin que VDSL puissent être utilisé avec les
meilleures performances, il est recommandé de
fixer le splitter entre la ligne entrante de
Swisscom et la ligne domestique.
Si une de ces deux variantes n’est pas possible, nous vous proposons une solution, que nous évoquerons plus
étroitement dans la suite du document.
25.02.2009
Seite 3 von 8
Câblage dans la zone d’ascension
En règle générale, on distingue les domaines de raccordement suivants :
• Le réseau de raccordement de l’opérateur de télécommunication (par exemple Swisscom), qui se termine dans les
boîtiers de raccordement domestique (HAK, aussi appelés point de transmission UP)
• La zone d’ascension des boîtiers de raccordement domestique jusqu’à la prise en boucle (SD)
• La zone de raccordement depuis la prise en boucle jusqu’à la prise Internet large bande où se situe le splitter / routeur
• Le réseau domestique, qui débute au routeur (Home Gateway) et se termine à la prise de raccordement (AD), sur
laquelle peuvent alors être branchés tous les types d’appareils, sans que ceux-ci soit branchés directement au modem.
Il se peut que des maisons individuelles ne disposent pas de zone d’ascension si le boîtier de raccordement domestique
et la prise en boucle sont regroupés. Dans les constructions nouvelles ou rénovées, la zone d’ascension est supprimée,
car elle est intégrée dans le répartiteur de l’appartement.
Dans la zone d’ascension (ainsi que de raccordement), les fils torsadés (câble U72 est recommandé) sont à utiliser.
Cela signifie, le cas échéant, que les anciens câbles I51 non torsadés dans la zone d’ascension sont à remplacer. Les
fils (par exemple : I83) et les câbles torsadés ne doivent pas être remplacés.
25.02.2009
Seite 4 von 8
L'état existant des bornes au niveau de l'UP (boîtes de dérivation), prises en boucle, prises, etc. doivent être
contrôlés (vis, bornes bien serrés, pas de corrosion). Les nouvelles connexions devront être raccordées sur des
bornes/connecteurs, qui assureront un bon contact.
Câblage dans la zone de raccordement – (analogique)
Pour VDSL, il faut veiller dans la zone de raccordement à ce qu’une ligne sans bifurcation soit disponible jusqu’au splitter
(voir schéma), car des bifurcations dans le câblage peuvent fortement dégrader la performance avec VDSL. Dans la
zone de raccordement (comme dans celle d’ascension), il convient d’utiliser des câbles torsadés (câbles U72
recommandés), c’est-à-dire le cas échéant tous les anciens câbles I51 non torsadés doivent être changés. Les fils (par
exemple : I83) et les câbles torsadés ne doivent pas être remplacés.
Si aucune connexion sans bifurcation n’est possible entre la ligne entrante de Swisscom et le splitter (Bridge Tap libre),
le câble de raccordement (provenant de la ligne entrante de Swisscom) sera séparé de l’installation domestique actuelle
dans la prise en boucle et sera raccordé avec un nouveau câble U72 entre la prise en boucle et la prise Internet (DSL)
large bande. La connexion téléphonique sera ensuite déviée en retour sur la ligne domestique existante ou sur la
seconde paire du câble U72 tiré.
Important:
25.02.2009
Seite 5 von 8
Lorsqu’une topologie ISDN Bus avec un câble U72 2x4 typique est présente, le signal VDSL ne peut pas être transmis
dans ce câble, par exemple sur Pin 1+2. Un autre câble U72 à part doit être tiré.
Montage de la prise (BBD) large bande Internet (DSL) –
(analogique)
La ligne de raccordement, qui part du boîtier HAK et n’a maintenant plus de bifurcations est reliée aux bornes 4/5
du connecteur RJ-45. Sur 3/6, la connexion téléphonique sera ensuite déviée en retour sur la ligne existante ou sur la
seconde paire du câble U72 tiré.
La prise de téléphone
Reichle TT83 sera
remplacée avec un
connecteur RJ45
supplémentaire. Le
connecteur TT83(A6)
peut continuer à être
utilisé.
Câblage RJ45:
Ligne (4)-(5)
(3)-(6) Connexion
téléphonique déviée
en retour de (3)-(6)
au TT83 1a/1b
RJ45 connecteur R35153
T+T 83 6p connecteur R10077-T
Prises possible
AP = R35164
25.02.2009
UP = R35179
UP = Edizio R35206
Seite 6 von 8
Installation sans splitter / câblage splitter – (analogique)
Si le raccordement VDSL n’est plus utilisé / le splitter pas encore installé, il
faut brancher un connecteur de liaison pour établir la connection pour le
signal téléphonique entre la ligne entrante et l’installation domestique.
R316327 connecteur de liaison
Lors d’installations approfondies sur un raccordement
analogique, le splitter sera relié avec un câble Y
(raccordement aux ports « Line » et « Phone » du splitter),
qui est disponible en différentes longueurs et qui peut être
rallongé sans problème avec un câble Ethernet. Peut
importe si le splitter est placé dans les environs de la prise
DSL ou du modem.
Y-câble R316328
Le raccordement du routeur (Home Gateways) au splitter doit se faire avec un câble torsadé (cat.5e recommandé)
Câblage possible à partir du routeur jusqu’à la prise de
raccordement (AD)
Sur l’installation Internet large bande (DSL), d’autres pièces peuvent être équipées de l’Ethernet (Pre-All-IP). Cette
installation, qui concerne le réseau domestique, assure que tous les services sont disponibles dans plusieurs pièces.
Il faut prendre en considération que l'échange des données prendra de l'importance dans l’appartement. Des
applications multimédia exigent la mise à disposition de taux de données élevés entre toutes les pièces d'un
appartement, pour pouvoir par exemple visionner des vidéos enregistrés sur le pc, sur la télé ou encore d'écouter la
radio Internet à la cuisine.
Il est difficile d’affirmer quelles variantes doivent entre en compte car cela dépend de plusieurs critères dans
l’appartement (grandeur, art et topologie des tuyaux). Selon les critères de l'appartement, la variante présentée peut
aussi être modifiée (suppression des boîtes), combinée (par exemple par la finition et le sous-nettoyage) ou totalement
supprimé.
Pour toutes les connexions Ethernet, nous recommandons un câble catégorie 6. Toutefois, de meilleurs câbles de
catégorie 7 peuvent également être utilisés. Cette qualité de câble permet de transférer des Gigabit Ethernet à un taux
de transmission de 1 Gbit/s. Pour ce faire, les 4 paires de ce câble sont utilisées. Le FastEthernet actuel normal avec
100 Mbit/s occupe seulement 2 paires. La qualité de câble minimum recommandée est la catégorie 5e. Outre les câbles,
il faut aussi que les systèmes de connecteurs correspondent à la qualité de câble.
Avec un câblage gigabit Ethernet, de très grande performance, sécurité et qualité dans tout l’appartement peuvent être
atteintes (contrairement à d’autres technologies comme WLAN et Powerline Communication), qui permettent l’accès au
réseau dans chaque pièce (raccordée). De plus, cela permet dans le future, une éventuelle modification au niveau de
25.02.2009
Seite 7 von 8
l’aménagément des chambres, par exemple une chambre d’enfant modifiée en buro. Le raccordement d’appareils au
réseau est très simple car il suffit de brancher pour que cela fonctionne.
