Fonction éclaté

Fonction éclaté

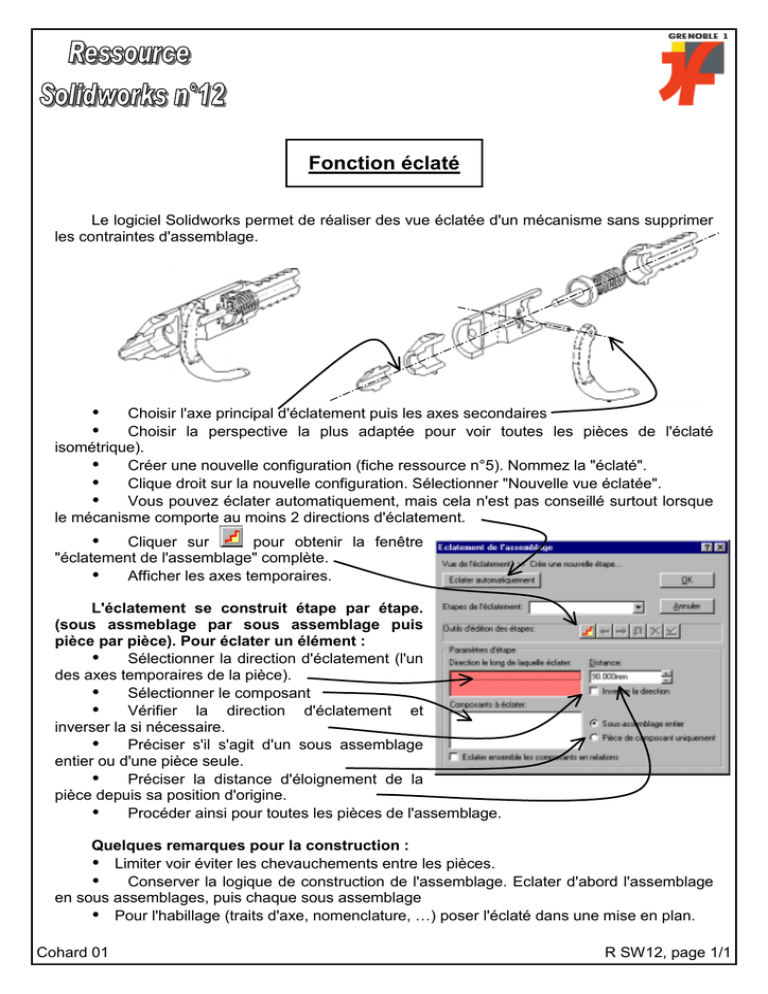

Le logiciel Solidworks permet de réaliser des vue éclatée d'un mécanisme sans supprimer
les contraintes d'assemblage.
Choisir l'axe principal d'éclatement puis les axes secondaires
Choisir la perspective la plus adaptée pour voir toutes les pièces de l'éclaté
isométrique).
Créer une nouvelle configuration (fiche ressource n°5). Nommez la "éclaté".
Clique droit sur la nouvelle configuration. Sélectionner "Nouvelle vue éclatée".
Vous pouvez éclater automatiquement, mais cela n'est pas conseillé surtout lorsque
le mécanisme comporte au moins 2 directions d'éclatement.
Cliquer sur
pour obtenir la fenêtre
"éclatement de l'assemblage" complète.
Afficher les axes temporaires.
L'éclatement se construit étape par étape.
(sous assmeblage par sous assemblage puis
pièce par pièce). Pour éclater un élément :
Sélectionner la direction d'éclatement (l'un
des axes temporaires de la pièce).
Sélectionner le composant
Vérifier la direction d'éclatement et
inverser la si nécessaire.
Préciser s'il s'agit d'un sous assemblage
entier ou d'une pièce seule.
Préciser la distance d'éloignement de la
pièce depuis sa position d'origine.
Procéder ainsi pour toutes les pièces de l'assemblage.
Quelques remarques pour la construction :
Limiter voir éviter les chevauchements entre les pièces.
Conserver la logique de construction de l'assemblage. Eclater d'abord l'assemblage
en sous assemblages, puis chaque sous assemblage
Pour l'habillage (traits d'axe, nomenclature, …) poser l'éclaté dans une mise en plan.
