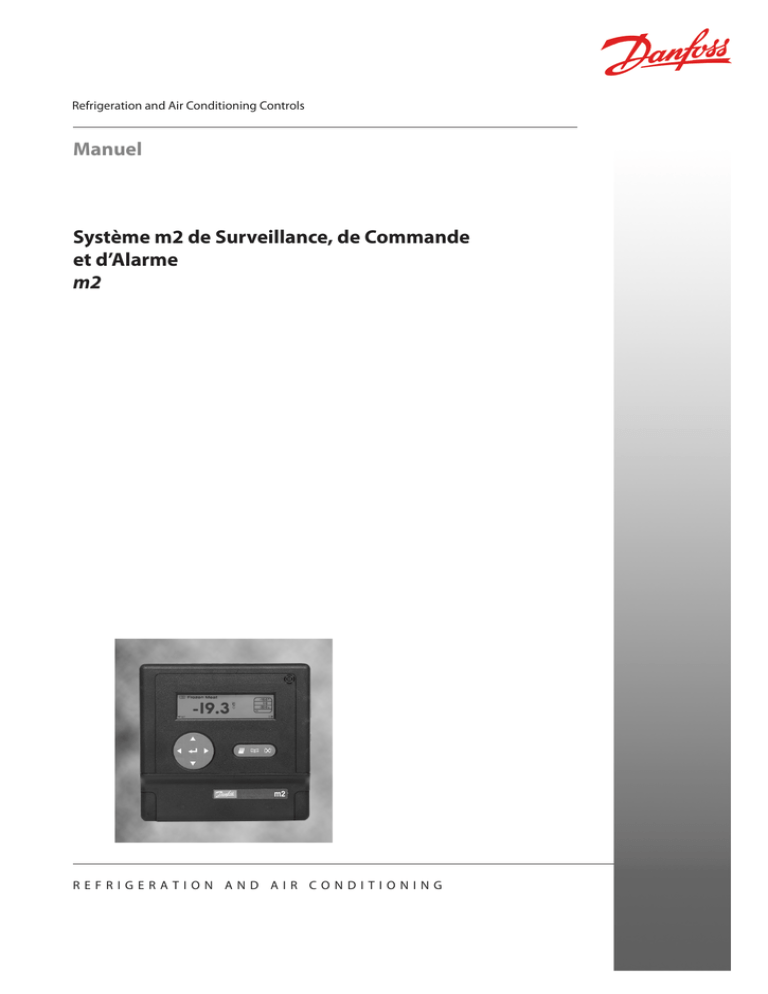

Refrigeration and Air Conditioning Controls
Manuel
Système m2 de Surveillance, de Commande
et d’Alarme
m2
REFRIGERATION AND AIR CONDITIONING
Table des matières
Introduction
3
Sécurité
3
Présentation du système
4
Alarmes
Sécurité
Système de sécurité par batterie
Connexions externes
4
4
4
4
Données techniques du m2
5
Description des touches
5
Touche d’arrêt alarme
Touche Menu
Touche Impression
Touche de flèche vers le haut
Touche de flèche vers le bas
Touche de flèche vers la gauche
Touche de flèche vers la droite
Touche Entrée
Combinaisons de touches
Sécurité de l’opérateur et de l’équipement
5
6
6
6
6
6
6
7
7
7
Fonctionnement à l’aide du clavier
8
Liste des points
Détail points
Inhibition d’un point
Offset d'un point
Impression individuelle du relevé
Graphiques
Entrée d’impulsions
Mode Alarme
Arrêter et supprimer une alarme
Menu principal
Mode Recherche
Pas de recherche
Recherche détaillée de point
Histrorique des alarmes d'un point
Liste alarmes
Liste des événements
Menu Impression
Liste alarmes
Version du logiciel
Réglage de l’heure et de la date du système
Horaires Eté/Hiver
Paramétrage Config.
8
8
9
9
9
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
14
Configuration du système à l’aide du clavier
15
Saisie des caractères dans les champs d’édition
Champs numériques uniquement
Saisie des diacritiques
Menu Configuration
Saisie du code d’accès
Définition du nom du site
Réglage des unités de température
Réglage du format de la date
Sélection d’un numéro de point
Nom
Paramétrage du type de point
Réglage des unités de mesure
15
15
15
15
15
16
16
16
16
16
16
17
Point de masquage de dégivrage
17
Réglage des seuils et de la temporisation d'alarme 17
Paramétrage de l’action Alarme
18
Paramétrage de l’action Relevé
18
Paramétrage de l’action Graphes
18
Paramétrage de point (Ecran 2)
18
Source de l’entrée
19
Type d’entrée
19
Numéro d’entrée
19
Y maxi
19
Y mini
19
Entrées 4 - 20 mA
19
Paramétrage de l’entrée d’impulsions20
Mode20
Imp/kWh20
Export20
Notes à propos de l’installation de l’entrée d’impulsions
20
Résolution20
Synchronisation du dégivrage20
Codes d'Accès21
Protection par codes d’accès21
Réglage de la fréquence des relevés/graphiques22
Réglage de la fréquence d'enregistrement22
Autonomie d'Enregistrement22
Logique d’alarme23
Nom du périphérique de sortie23
Action23
Tempo (secondes)23
Durée (secondes)23
Stop si23
Appels externes24
Appel24
Type d’appel24
Numéro25
Info Alpha:25
Paramétrages des courbes des sondes25
Paramétrage du tableau de courbe26
Configuration de l’entrée 4-20 mA26
Configuration du modem27
Vitesse27
Appel27
Réponse27
Choix de la langue27
Type d'appel "AKM"28
Maintenance
29
Nettoyage29
Entretien29
Liste des caractères (jeu complet)
29
Liste des caractères alphanumériques 29
Paramètres du régulateur à distance
30
Configuration du m2+ à partir du clavier30
EKC
31
Logique d'alarme
34
Manuel RS.8A.N5.04 © Danfoss 10-2007
m2 - Version 3.11
Introduction
Le m2 a été conçu pour offrir des solutions à la fois complètes et
simples d'utilisation pour la surveillance et l’enregistrement des
températures de réfrigération ainsi que pour d’autres aspects de
la réfrigération industrielle. Il est destiné aux infrastructures de
conservation alimentaire de petite / moyenne taille (par exemple
un petit supermarché) où il est nécessaire de respecter les normes
en matière d’hygiène alimentaire. Une variété d’équipements de
contrôle auxiliaires peut être utilisée dans de telles installations.
Ces équipements sont dotés de caractéristiques spécifiques en
termes d’interface et de surveillance et le m2 peut être configuré
pour fonctionner dans cet environnement.
La conception de l’appareil privilégie la facilité de
fonctionnement. Une fois configuré, le système peut afficher
l’état de chaque entrée tour à tour ainsi que l’apparition d’une
condition de défaut qui est signalée immédiatement au moyen
d’alarmes sonores et visuelles. Des informations supplémentaires
sur le fonctionnement de l’installation peuvent être consultées
à l’aide du clavier. En outre, le personnel autorisé a la possibilité
de modifier les paramètres de commande et/ou de surveillance.
Les données historiques sont conservées dans le système et
peuvent être affichées ou imprimées régulièrement. Les données
sont accessibles sur place ou hors site par l'intermédiaire de
la connexion modem externe et les appels d’alarme peuvent
également être activés si nécessaire.
Les sections suivantes fournissent une description du m2.
Ce manuel décrit également en détail le fonctionnement,
l’installation et la maintenance du système. Il est recommandé de
lire les sections appropriées avant d’utiliser le système.
Sécurité
Pour éviter des accidents causés par une manipulation,
une installation ou une utilisation incorrectes, veuillez lire
attentivement ce manuel.
Validité
Ce manuel a été rédigé en Octobre 2007 et s’applique au
m2 - Dual équipé d'un logiciel version 3.11 ou supérieure.
m2 - Version 3.11
Présentation du système
Le m2 est constitué d’une unité de surveillance centrale qui peut contrôler
jusqu’à 16 entrées ou capteurs locaux. Ces capteurs sont généralement situés
à côté de l’équipement contrôlé, tels que les zones réfrigérées spécifiques
(armoires frigorifiques, congélateurs, chambres froides), les locaux d’une
usine ou des détecteurs de gaz. Le m2 peut également contrôler jusqu’à 99
régulateurs EKC ainsi que 32 équipements RS485 standards (ou 128 dispositifs
de facteur de charge 1/4, tel le m2+) sur le bus TPI .
La disposition et la configuration précises de ces capteurs sont spécifiques
à chaque installation et il n’est pas nécessaire pour un simple opérateur de
connaître parfaitement le fonctionnement des capteurs.
Alarmes
Le m2 émet des alarmes sonores et visuelles lorsqu’une entrée dépasse ses
niveaux d’alarmes prédéfinis. En fonctionnement de nuit, le système peut être
pré-réglé pour composer un numéro de téléphone à l’aide d’un transmetteur
téléphonique ou par l'intermédiaire d'un modem lorsqu’une alarme se
déclenche.
Sécurité
La sécurité est assurée par un accès codé aux paramètres protégés. En cas de
panne de secteur, une alarme se déclenche après un certain délai. Le système
peut être pré-réglé pour appeler un numéro de téléphone externe si nécessaire.
Le m2 fonctionne en sécurité positive (sauf si l'appel utilise le modem).
Système de sécurité par batterie
L’unité est équipée d’un système de sécurité par batterie de secours qui permet
d’assurer l’enregistrement des données historiques pendant une panne de
courant. Dans ce cas, le rétro-éclairage de l'écran s'éteint mais l’affichage est
toujours présent. Lorsqu’une alarme se déclenche, la sirène d’alarme et l'écran
rouge clignotan fonctionnent toujours. L’éclairage de l’affichage devient rouge
et clignote une fois toutes les 5 secondes jusqu’à ce que l’alarme s’arrête.
Remarque : Lorsque la panne de secteur dure plus de 1 heure, l’unité cesse
d’enregistrer les données historiques et arrête les vérifications d’alarme.
Cependant, tous les relevés historiques restent en mémoire et ne sont pas
perdus.
Connexions externes
Le m2 peut contrôler jusqu’à 99 régulateurs EKC et/ou jusqu'à 32 équipements
RS485 standards (ou 128 dispositifs de facteur de charge 1/4, tel le m2+), via le
bus TPI à concurrence d'un maximum de 99 points.
Si vous souhaitez obtenir une copie papier des relevés de l'écran, il est possible
de brancher une imprimante parallèle compatible Epson au port imprimante.
Une interface série RS232 est disponible sur un connecteur subD 9 voies
et permet de raccorder un PC compatible IBM en liaison directe, ou, via un
modem, un minitel ou un PC distants, pour des besoins de configuration et de
fonctionnement.
Si un PC est connecté directement ou par l'intermédiaire du modem, vous
pouvez lire les relevés d’alarmes et du moniteur et modifier les informations de
paramétrage à distance, grâce au logiciel Danfoss Central Station.
Ce manuel couvre les procédures d’installation et de fonctionnement du m2
dans les applications de surveillance et de régulation d’une installation de
réfrigération.
m2 - Version 3.11
Données techniques du m2
Alimentation
électrique
Affichage
115 V +10/-15% ca 50-60 Hz
230 V + 10/-15% ca 50-60 Hz
LCD graphique, 240 x 64
Fonctionnement
Boutons-poussoirs sur panneau avant
Signaux d'entrée
Sondes de température NTC ou PT10001,
signaux TOR ou 4..20mA,régulateurs EKC
201/301/331 et données bus TPI.
Précision des mesures
de température avec
sonde PT1000
Meilleure que +/-1°C
entre -80 et +80°C
Stockage des données
jusqu'à 8 Mo2
Relais d'alarme
nb : 2 - contacts : 24 VAC 1A
Raccordement
imprimante
Parallèle (compatible Epson)
Batterie de secours
Modes de
communication
Langues4
Température ambiante
Boîtier de protection
Poids
1 heure3
RS 232, bus LON, bus TPI RS485
Anglais, Allemand, Français, Néerlandais,
Italien, Por tugais, Espagnol, Norvégien,
Danois, Islandais, Finnois, Hongrois,
Polonais, Tchèque, Suédois
Transpor t : -20 à +70°C
Fonctionnement : 0 à +55 °C
Humidité : 20-80% HR
IP 2 0
1,65 kg
1. Il n'est pas possible de mixer thermistances NTC et PT1000 sur le même appareil (2
versions différentes de l'appareil)
2. La durée maxi de stockage dépend de la taille mémoire et de la fréquence d'acquisition
(voir p. 22).
3. Si une panne de courant dure plus de un heure, l’unité de surveillance arrête
l’enregistrement des données et le contrôle d’alarme. En revanche, les données déjà été
enregistées ne sont pas affectées.
Description des touches
Les fonctions des touches situées sur le panneau avant du m2 sont décrites dans
les sections suivantes.
Touche d’arrêt alarme
Fonctions principales
Cette touche permet de reconnaître ou d'annuler l’alarme et d’arrêter la
sirène. Le voyant rouge « ALARME » s’arrête de clignoter et reste affiché. Toute
indication d’alarme « HAUTE » ou « BASSE » cesse de défiler et reste affichée.
Fonctions secondaires
Sert également de touche majuscule offrant des fonctions étendues en
association avec d’autres touches.
m2 - Version 3.11
Touche Menu
Cette touche permet de sélectionner le menu principal ou le menu précédent à
partir de n’importe quel écran.
Annule les données entrées sans les conserver dans les champs
d’édition (touche "Echap" ou "ESC").
Touche Impression
Cette touche permet de sélectionner le menu Impression sauf lorsque l’option
historique d’alarme ou d’événements est sélectionnée. Dans ce cas, la liste sera
directement imprimée.
Change les caractères ou les signes dans les champs d'édition.
Touche de flèche vers le haut
Cette touche permet de faire défiler vers le haut le texte en surbrillance
d’un écran de menu. Si la zone en surbrillance correspond à la première
ligne du menu, une pression sur la touche ramène en fin de menu. En outre,
lorsqu’un champ d’entrée de caractères est sélectionné, cette touche permet
d’augmenter la valeur affichée dans le champ d’entrée.
Passe d’un écran Détail points à un autre, déplace le curseur sur l’écran Liste et
effectue un zoom avant sur l’écran Graphique.
Touche de flèche vers le bas
Cette touche permet de faire défiler vers le bas le texte en surbrillance d’un
écran de menu. Si la zone en surbrillance correspond à la dernière ligne
d’un menu, une pression sur la touche ramène en début de menu. En outre,
lorsqu’un champ d’entrée de caractères est sélectionné, cette touche permet de
diminuer la valeur affichée dans le champ d’entrée.
Passe d’un écran Détail point à un autre, déplace le curseur sur l’écran Liste et
effectue un zoom arrière sur l’écran Graphique.
Touche de flèche vers la gauche
Cette touche permet de déplacer le curseur vers la gauche lorsqu’un champ
d’entrée de caractères a été sélectionné. En outre, lorsqu’une option utilise
plusieurs écrans (comme 'Détail points'), cette touche permet d’afficher l’écran
précédent.
Déplace le curseur sur l’écran Liste et déplace le curseur sur un graphique.
Touche de flèche vers la droite
Cette touche permet de déplacer le curseur vers la droite lorsqu’un champ
d’entrée de caractères a été sélectionné. En outre, lorsqu’une option utilise
plusieurs écrans (comme 'Détail points'), cette touche permet d’afficher l’écran
suivant.
Déplace le curseur sur l’écran 'Liste Points' et déplace le curseur sur un
graphique.
m2 - Version 3.11
Touche Entrée
Cette touche permet de sélectionner une rubrique de menu ou d’entrer une
valeur et de déplacer le curseur sur le champ d’entrée suivant (touche ↵ ).
Inhibe des points, ajoute un curseur sur les graphiques et sélectionne les points
sur l’écran 'Liste points'.
Combinaisons de touches
+
+
OU
Effacement
Réglage du contraste de l'affichage
+
Démarre ou arrête le mode Recherche à partir de l’écran Détail
points ou Liste.
+
Diacritiques (mode d’édition des caractères accentués), ou tri et
affichage d'alarmes par point dans l'écran Détail points.
Sécurité de l’opérateur et de l’équipement
Cet équipement ne présente aucun danger à condition que les instructions de
ce manuel d’utilisation soient respectées. Des tensions élevées sont présentes
à l’intérieur du m2 et le panneau d’accès avant ne doit pas être ouvert tant que
l'équipement est sous tension.
Vérifiez que le courant secteur est débranché avant d’effectuer tout travail de
maintenance. Les opérateurs du système sont censés avoir reçu une formation
adéquate sur l’utilisation du système. Danfoss rejette toute responsabilité en
cas de pertes ou de dégâts causés par une mauvaise utilisation de l’équipement.
m2 - Version 3.11
Fonctionnement à l’aide du clavier
Liste des points
Pour afficher l’état de tous les points au même moment, sélectionnez l’option
'Liste points' à partir du menu principal. L’écran 'Liste points' s’affiche. Cet écran
affiche chaque point actif sous la forme des icônes suivantes, en fonction de l’état
du point.
- point actif présentant une condition normale
- point inhibé
- point actif présentant une condition d’alarme
- point en mode dégivrage
- point en mode de descente de température après dégivrage
Remarque : Si le système comprend plus de 20 points, des lignes de points
supplémentaires sont affichées sous les 20 premiers points (99 points maxi.).
Pour sélectionner un point, positionner le curseur sur le symbole du point à l’aide
des touches ou . Lorsqu’un point est sélectionné, son numéro ainsi que sa
température ou son état actuel sont affichés dans la fenêtre située à droite de
l’écran.
Lorsque le mode Recherche générale est sélectionné, le curseur passe en revue
tous les points activés tour à tour, en s’arrêtant 3 secondes sur chaque point pour
qu’il puisse être lu.
Pour afficher des informations supplémentaires sur un point donné, positionnez
le curseur sur le point requis et appuyez sur ↵. L’écran 'Détail point' s’affiche.
Remarque : Si un décalage est appliqué sur un point, une icône
gauche de la fenêtre d’affichage du point.
Détail points
sera affichée à
Pour afficher en permanence l’état d’un point, il suffit de sélectionner l’option
Détail points à partir du menu principal ou de sélectionner un point à partir de
l’écran Liste points et appuyer sur ↵. L’écran Détail point s’affiche.
Utilisez la touche
pour sélectionner le point suivant ou la touche
pour
sélectionner le point précédent. Le numéro du point s’affiche dans l’angle
supérieur gauche de l’écran et l’état actuel est affiché en grandes lettres au
centre de l’écran. Le texte et les symboles affichés dans la fenêtre située à droite
de l’écran sont les suivants :
Indique le paramètre pour la limite d’alarme supérieure. Lorsque
la partie
du symbole défile, cela indique que la limite d’alarme
supérieure a été dépassée.
Indique le délai (retard à l'enclenchement) de l’alarme en minutes.
Lorsque les aiguilles de la montre tournent, cela indique que le
point est en condition d’alarme et que le délai n’est pas encore
expiré.
Indique le paramètre pour la limite d’alarme inférieure. Lorsque
la partie
du symbole défile, cela indique que la limite d’alarme
inférieure a été dépassée.
Indique le type de point (voir p.16).
Ce symbole indique que le point a été paramétré pour une alarme
'locale' ou 'distante'
- les alarmes 'locales' sont activées selon le paramétrage
d'alarme du m2
- les alarmes 'distantes' sont activées selon le
paramétrage d'alarme du régulateur
m2 - Version 3.11
Cette zone affiche également les icônes « inhibition », « dégivrage » et
« redescente en température », si le point a été réglé sur « local ».
- point inhibé
- point inhibé en cours de redescente en
température - point en mode dégivrage
- point en cours de redescente en température
après dégivrage
Remarque :
Si une compensation de lecture locale est appliquée à un point,
une icône sera affichée sous l’indicateur des unités.
Lorsque le mode Recherche détaillée est sélectionné, le curseur passe en revue
tous les points activés tour à tour, en s’arrêtant 3 secondes sur chaque point
pour qu’il puisse être lu.
Appuyez sur la touche
ou
pour retourner au menu principal ou sur la
touche
pour afficher les données historiques.
Inhibition d’un point
Pour inhiber un point afin qu’il ne déclenche pas d’alarme (par exemple, en cas
de nettoyage d'un meuble), sélectionnez le point requis et appuyez sur ↵.
Attention : il n'est pas possible d'inhiber un point déjà en alarme, ou en cours de
dégivrage.
Le message de confirmation d’inhibition Oui/Non s’affiche.
Utilisez les touches
ou
pour passer d’une réponse à l’autre et appuyez sur
↵. Lorsqu’un point est inhibé, le symbole s’affiche à côté du type de point.
Pour désactiver l’inhibition d’un point, répétez cette opération.
La fonction d'inhibition peut-être protégée par mot de passe. La configuration
s'effectue dans l'écran 'Réglage mot de passe'.
Lorsque l'une ou l'autre limite de surveillance (en général, la limite haute :
réchauffement) a été franchie sur un point inhibé, les flèches animées (de
redescente en température) s’affichent à côté du symbole d’inhibition .
La désactivation de la fonction inhibition est automatique : soit après
franchissement d'une limite et retour à la normale, soit 12h après l'activation.
Compensation de lecture d'un point
Il est possible d’appliquer un décalage sur tous les relevés affichés des points
du m2 pour compenser par exemple la longueur de câble. Ces décalages
peuvent être différents d’un point à un autre. Leur réglage ne peut être effectué
qu'à partir du clavier du m2 , même si leur valeur peut être lue à distance.
Dans des circonstances normales, ces décalages (si nécessaire) sont entrés
au moment de l’installation et ne peuvent être modifiés que par le personnel
Danfoss. Tout point présentant un décalage actif affichera l’icône de décalage
sur l’écran Détail points et Liste points.
Impression individuelle du relevé
Quand on sélectionne une impression à partir de l’écran des détails sur les
points, on dispose maintenant d’une gamme d’impressions.
A partir de l’écran Détails sur les points, on peut appuyer sur la touche
pour
afficher le cadre d’options d’impressions. Utiliser les touches
, , et
pour entrer la valeur requise, et la touche ↵ pour naviguer dans chaque champ.
Quand on appuie sur la touche
sont envoyées à l’imprimante.
m2 - Version 3.11
, l’écran Impression s’affiche et les données
Le format de l’impression sera le suivant :
Enregistrement d’un point sous forme de tableau avec 10 enregistrements par
ligne.
Graphiques
Pour afficher un graphique instantané du point actuellement sélectionné à partir
de l’écran Détail points, appuyez sur la touche . Le graphe s’affiche.
L’échelle de temps par défaut des données affichées dépend du réglage de la
fréquence des mesures. Par exemple, une fréquence de mesure de 15 minutes
donne par défaut une échelle de temps d’un jour.
Pour afficher les données historiques à partir du détail d’un point, appuyez sur la
touche >. Lorsque vous appuyez sur les touches
ou , vous pouvez passer
en revue tous les graphiques de chaque point”
Appuyez sur ↵ pour faire apparaître le curseur. Vous pouvez déplacer le curseur
vers la gauche ou vers la droite et afficher la mesure et l’heure de la position
du curseur dans l’angle supérieur droit de l’écran. En outre, l’écran affiche une
nouvelle page vers la gauche ou vers la droite lorsque le curseur atteint la fin de
l’affichage.
Pour effectuer un zoom avant ou arrière, appuyez sur les touches
obtiendrez les périodes suivantes :
45 min.
1,5 heure
3 heures
6 heures
12 heures
1 jour
3,5 jours
1 semaine
ou
. Vous
4 semaines
12 semaines
11 mois
Pour sortir du mode 'zoom', supprimez le curseur en appuyant sur ↵ une
nouvelle fois. Lorsque vous appuyez sur la touche
, vous retournez à l’écran
Détail points.
Lorsqu’un graphique est affiché à l’écran, la touche
déclenche son impression
sur l'imprimante locale (le curseur doit être supprimé au préalable).
Entrée d’impulsions
Une fonction entrée compteur d’énergie est maintenant prévue pour accepter
les impulsions d’un wattmètre. L’entrée d’impulsions affichée comprend deux
valeurs. La valeur affichée en gros peut indiquer soit la valeur moyenne par
période d’échantillonnage, soit la valeur crête (pic max. de consommation
mesuré en Kw) en fonction du mode choisi. Si la valeur moyenne est affichée,
cette valeur correspond à l’énergie mesurée dans la minute précédente. Si la
valeur crête est affichée, cette valeur ne peut être remplacée que par un pic
supérieur mesuré. En conséquence, cette valeur correspond au plus grand pic
jamais mesuré.
La plus petite des deux valeurs est la consommation cumulative pendant la
période d’échantillonnage. Elle augmente progressivement pendant la période
puis revient à zéro à la fin.
A chaque impulsion, l’icone «Impulsion» à la gauche de l’affichage passe de
.
10
à
m2 - Version 3.11
Mode Alarme
En fonctionnement normal, si le mode de recherche est sélectionné, le m2
retournera à l’écran Liste points.
Lorsqu’une ou plusieurs alarmes ont été déclenchées, la sirène intégrée retentit,
l’éclairage de l’affichage devient rouge et se met à clignoter et les points
en état d’alarme clignotent. Si une imprimante parallèle est connectée, les
informations concernant les états et les points seront imprimées.
Si la touche
n’est pas activée pendant l’intervalle de temps programmé,
le relais d’appel à l’extérieur peut être programmé pour s’activer
automatiquement et envoyer un signal à l’équipement d’appel/système de
sécurité s’il est connecté.
Arrêter et supprimer une alarme
Pour arrêter la sirène d’alarme et éteindre l’éclairage rouge qui clignote,
appuyez sur la touche . . Vérifiez la nature du problème en sélectionnant
l’écran Détail points pour le point en alarme et relevez son état actuel et ses
paramètres d’alarme. Il faudra d’abord trouver et éliminer le défaut avant de
supprimer l’alarme complètement.
S’il n’y a apparemment aucun problème, le défaut s’est peut-être résolu tout
seul (par exemple, la température est revenue à un niveau acceptable). Dans ce
cas, le point s’arrête de clignoter.
Si un défaut est encore présent, le système reste en alarme.
Menu principal
Pour afficher le menu principal, appuyez sur la touche
(à répéter si
nécessaire). Pour sélectionner une option du menu principal, utilisez la touche
ou
pour positionner la zone de surbrillance sur l’option requise et
appuyez sur ↵ ou . Les deux symboles
situés en fin de menu indiquent
des options supplémentaires (à répéter si nécessaire).
Pour afficher ces options, appuyez sur la touche . Lorsque la zone de
surbrillance atteint le bas de l’écran, le menu défile vers le haut et affiche les
options supplémentaires. De la même façon, pour afficher de nouveau les deux
premières options, appuyez sur la touche . Ces options sont décrites dans les
sections suivantes.
Remarque : Les options qui sont accompagnées du symbole
protégées par un mot de passe.
Mode Recherche
sont
Pour sélectionner un mode de recherche, sélectionnez le mode Recherche à
partir du menu principal. Le menu Recherche s’affiche.
Ce menu permet de sélectionner un mode de recherche qui affichera tour à tour
tous les points actifs. Pour sélectionner une option du menu Recherche, utilisez
la touche
ou
pour positionner la zone de surbrillance sur l’option requise
et appuyez sur ↵ . Après avoir sélectionné une option, le menu principal
s’affiche de nouveau. Vous pouvez alors sélectionner l’option Liste points ou
Détail points selon vos besoins.
L’écran Liste points ou Détail points peut également être réglé sur le mode
de recherche approprié en affichant l’écran correspondant et en appuyant
simultanément sur les touches
et . Lorsque vous appuyez une nouvelle
fois simultanément sur ces deux touches, le mode de recherche est désactivé.
Pas de recherche
Cette option sert à arrêter le mode de recherche. Lorsque cette option est
sélectionnée, aucune recherche ne sera effectuée à partir des écrans Liste points
ou Détail points. L’écran Liste point devient l’écran par défaut.
Recherche générale de points
Cette option permet de sélectionner le mode de recherche pour l’écran Liste
points. Lorsque ce mode est sélectionné, le curseur de l’écran Liste points passe
en revue tous les points activés tour à tour, en s’arrêtant 3 secondes sur chaque
point pour que leurs états actuels puissent être lus.
m2 - Version 3.11
11
Recherche détaillée de point
Cette option permet de sélectionner le mode de recherche pour l’écran Détail
points. Lorsque ce mode est sélectionné, l’écran Détail points passe en revue
tous les points activés tour à tour, en s’arrêtant 3 secondes sur chaque point pour
que leurs états actuels puissent être lus.
Histrorique des alarmes d'un point
Pour afficher l’historique des alarmes d’un point, sélectionnez l’écran Détail
points et appuyez simultanément sur les touches
et . L’écran Liste des
alarmes s’affiche et donne le récapitulatif de toutes les alarmes pour le point
sélectionné uniquement.
Liste alarmes
Pour afficher la liste des alarmes, sélectionnez l’option Liste alarmes à partir du
menu principal. L’écran Liste alarmes s’affiche avec l’alarme la plus récente en
haut de la liste.
Il est possible de visualiser jusqu’à 999 alarmes.
Chaque alarme est numérotée de 1 à 999 (retour à 1 après 999) et horodatée.
Le point en alarme est indiqué, associé à un certain nombre d'informations. Les
deux symboles
situés au bas de l’écran indiquent que la liste continue. Vous
pouvez faire défiler la liste vers le haut ou vers le bas à l’aide des touches
ou
. Appuyez sur ↵ pour afficher les événements avec les alarmes.
Liste des événements
Pour afficher la liste des événements, sélectionnez l’option Liste événements à
partir du menu principal. L’écran Liste événements s’affiche avec l’événement
le plus récent en haut de la liste. Les 100 derniers événements enregistrés
s’affichent. Vous pouvez faire défiler la liste vers le haut ou vers le bas à l’aide des
touches
ou .
Menu Impression
Si une imprimante parallèle est branchée, une série d’impressions peut être
lancée en mode condensé. Pour effectuer une impression, sélectionnez le menu
Impression à partir du menu principal ou en appuyant sur la touche
sur tous
les écrans sauf les écrans Liste alarme/événement. Dans les deux procédures,
l’écran du menu d’impression s’affiche.
Relevé de points
Cette option permet d’imprimer l’état actuel de tous les points.
Remarque : Seuls les points dont la fonction de relevé est active seront imprimés
(voir p. 18).
Graphique des points
Cette option permet d’imprimer un graphique individuel pour chaque point
tour à tour. A partir du menu Impression, sélectionnez l’option Graphique des
points. L’écran de sélection de la période s’affiche. Utilisez les touches
,
, et ' pour entrer la valeur requise et la touche ↵ pour passer d’un champ à
un autre. L’écran d’impression en cours apparaît et les données sont envoyées à
l’imprimante.
Remarque : Seuls les points dont la fonction de graphique est active seront
imprimés (voir p. 18).
Liste alarmes
12
Cette option sert à imprimer une liste de toutes les alarmes et événements. Le
document est imprimé avec la liste des alarmes en premier suivie de la liste des
événements.
Sélectionnez l’option Liste alarmes à partir du menu Impression. L’écran de
sélection de la période s’affiche. Utilisez les touches , , et ' pour entrer
la valeur requise et la touche ↵ pour passer d’un champ à un autre. L’écran
d’impression en cours apparaît et les données sont envoyées à l’imprimante.
Chaque alarme est numérotée de 1 à 999 (la numérotation recommence à 1
après 999) et horodatée. La description indique les informations appropriées à
chaque point.
De la même façon, chaque événement est horodaté et la description donne les
informations applicables à chaque point.
Remarque : Cette fonction peut être longue et utiliser beaucoup de papier.
m2 - Version 3.11
Les définitions des nombreux codes indiqués dans la colonne d’état (Et) sont les
suivantes :
ok
Aucun défaut
Alm
Equipement défectueux
DEG
Dégivrage
dEP Descente de température - (affiché à l’écran uniquement)
DES
Descente de température - (mentionné sur les documents imprimés uniquement)
Eok
Equipement (état ok)
Err
Equipement (état d’alarme)
Déf Défaut communication
Ht.
Alarme haute
Inh Inhibition
Bas
Alarme basse
Arr Pas d'entrée connectée
Lg Alarme de perte de données dégivrage
Sco
Le signal dépasse la pleine échelle (ex: sonde en
circuit ouvert)
Scc Le signal est en dessous du début d'échelle (ex: sonde en court-circuit)
Les différents codes mentionnés dans la colonne Raison du document imprimé
définis comme suit :
AprèsDég
Défaut
>
<
Alarme après dégivrage
Sonde défectueuse
Alarme de température haute supérieure à la limite d’alarme haute
Alarme de temperature basse inférieure à la limite d’alarme basse.
Version du logiciel
Cette option permet d’afficher les informations concernant les composants du
logiciel et du matériel. Pour retourner au menu principal, patientez une minute
ou appuyez sur une touche.
Réglage de l’heure et de la date du système
Pour régler l’heure et la date du système, sélectionnez l’option Heure / Date
à partir du menu principal. On vous demandera d’entrer votre mot de passe.
Entrez votre code d’accès utilisateur (le code par défaut est WOODLEY) ou le
code clavier (=291).
ou
pour faire défiler la liste des caractères jusqu’à la
valeur requise et appuyez sur ou pour déplacer le curseur vers la gauche
ou vers la droite respectivement. Puis appuyez sur ↵ pour passer au champ
suivant.
L’heure et la date du système proviennent de l’horloge interne. Si elles sont
incorrectes, modifiez-les de façon appropriée.
Pour chaque jour de la semaine, vous pouvez régler des heures de Début Jour
et Fin Jour qui servent à indiquer le début et la fin de l’activité commerciale.
Cela permet au système d’effectuer des opérations différentes en fonction de
l’heure.
Par exemple, le système peut être configuré de façon à activer uniquement
l'alarme sonore pendant la journée alors que il appellera à l’extérieur en cas de
déclenchement pendant la nuit.
Sélectionnez les jours tour à tour et tapez ou modifiez les heures selon vos
besoins.
m2 - Version 3.11
13
·
la semaine et les jours spéciaux.
ou
pour passer en revue les jours de
·
Réglez les valeurs Début jour et Fin jour.
·
Saisissez les dates des jours spéciaux (jj/mm) (5 jours maxi.)
Les horaires des jours spéciaux se substituent aux heures de début et de fin des
jours normaux de la semaine.
Remarque : Les jours spéciaux se reproduiront à l'identique chaque année s’ils ne
sont pas modifiés.
Horaires Eté/Hiver
La possibilité du passage automatique à l’heure d’hiver ou d’été a maintenant été
ajoutée au Réglage Heure/Date du système.
Dans le menu Réglage Heure/Date, utiliser la touche ↵ pour mettre en relief le
symbole , puis appuyer sur la touche .
Le menu Mode été/hiver s’affiche alors. Utiliser la touche
défiler les options suivantes :
Mode - Arrêt -
Auto-US -
Auto-EU -
Manuel -
Paramétrage Config.
14
ou
pour faire
Désactivation de la fonction
Réglage automatique pour l’Amérique
Réglage automatique pour l’Europe
Les heures et le décalage peuvent
être réglés manuellement
Heure - Heure à laquelle le changement doit se faire
Décalage - Nombre d’heures de décalage
Cette option permet d’imprimer toutes les informations de paramétrage.
Sélectionnez l’option Paramétrage config. à partir du menu Impression. L’écran
'Impression en cours' apparaît et les données sont envoyées à l’imprimante.
m2 - Version 3.11
Configuration du système à l’aide du clavier
Saisie des caractères dans les champs d’édition
Il existe deux catégories de caractères, utilisées par le m2 en fonction du champ
d’édition sélectionné :
Gamme complète de caractères
Elle est utilisée dans la majorité des champs d’édition. Lorsque le champ
d’édition a été sélectionné, il est possible de passer d’un caractère à un autre
à l’aide de la touche
ou . Si la touche
est actionnée en premier, elle
commencera à partir de la lettre A jusqu’à la fin de la gamme des caractères. Si
la touche
est actionnée en premier, elle commencera à partir de la lettre Z
jusqu’au début de la gamme des caractères.
Lorsqu’un caractère a été sélectionné, appuyez sur pour passer à
l’emplacement suivant ou appuyez sur ↵ pour passer au champ d’édition
suivant.
Gamme de caractères alphanumériques
Si la touche
est actionnée en premier, elle commencera à partir du chiffre
0 jusqu’à la fin de la gamme des caractères. Si la touche
est actionnée en
premier, elle commencera à partir de la lettre Z jusqu’au début de la gamme des
caractères.
Champs numériques uniquement
Lorsque l’on appuie sur la touche
ou , le champ passe à une valeur
supérieure ou à une valeur inférieure. Lorsque vous appuyez sur la touche ou
, vous pouvez passer d’un champ à un autre pour faciliter la saisie de grands
nombres.
Saisie des diacritiques
Si votre langue utilise des signes diacritiques (caractères accentués), le m2
vous permet de saisir ces caractères à partir du clavier local ou à distance au
moyen d'un PC. Cette application tient compte de la langue sélectionnée.
Par conséquent, seuls les diacritiques appartenant à la langue active seront
disponibles sur l’unité. La méthode de saisie consiste à sélectionner un
caractère de base de la façon usuelle puis d’ajouter l’accent voulu. Par
exemple, en français, si un « é » est requis, il faut d’abord sélectionner la lettre
« e » comme décrit plus haut puis sélectionner un accent aigu ´. Pour passer
en mode Diacritique pour un caractère approprié, maintenez la touche
appuyée, comme une touche majuscule puis appuyez une fois sur la touche
. Cela mettra le premier accent disponible sur votre caractère. Vous pouvez
sélectionner des accents supplémentaires en appuyant simultanément sur
les touches
et . Lorsque l’accent requis est affiché, il suffit de passer
au caractère suivant pour l’enregistrer et annuler le mode Diacritique. Si
vous placez le curseur sur un caractère qui a déjà été accentué, l’unité entre
automatiquement en mode Diacritique et vous pouvez alors modifier l’accent.
Le mode Diacritique peut être manuellement annulé si vous appuyez sur les
touches
et
une nouvelle fois.
Menu Configuration
Pour configurer le système à l’aide du clavier, sélectionnez l’option Menu
Configuration à partir du menu principal.
Saisie du code d’accès
Pour modifier des paramètres de configuration à l’aide du clavier, vous devez
d’abord entrer le code d’accès correct. Le code d’accès par défaut est 291. Notez
qu'il a pu être changé pour un code spécifique à votre site.
Entrez le mot de passe à l’aide des touches
et
pour faire défiler la liste des
caractères et appuyez sur ou pour déplacer le curseur vers la gauche ou
vers la droite. Lorsque le code d’accès est complet, appuyez sur ↵.
m2 - Version 3.11
15
Le nom du site est affiché sur les écrans Liste points, Liste alarmes, Liste
événements ainsi que sur de nombreux documents imprimés.
Pour définir le nom du site, sélectionnez l’option Nom du site à partir du menu
Configuration.
Définition du nom du site
Entrez le nom du site à l’aide des touches
et
pour faire défiler la liste de
vers la droite. Vous pouvez utiliser les touches
et simultanément pour
supprimer le caractère qui se trouve devant le curseur. Lorsque le nom du site
est complet, appuyez sur ↵ pour retourner au menu Configuration. La prochaine
fois que vous afficherez l’écran Liste points, le nom du site apparaîtra au sommet
de l’écran.
Réglage des unités de température
L’unité de mesure de la température du m2 peut être réglée sur Fahrenheit
(°F) ou Celsius (°C). Pour sélectionner l’unité de température, appuyez sur la
touche ↵ pour déplacer la boîte de champ actif autour du champ des unités
de température puis à l’aide des touches
ou , passer de Fahrenheit (°F) ou
Celsius (°C)
Réglage du format de la date
Le format de la date du m2 peut être réglé sur JJ/MM ou MM/JJ. Pour
sélectionner le format de date requis, appuyez sur la touche ↵ pour déplacer la
boîte de champ actif autour du champ des unités de température puis à l’aide
des touches
ou , passer de JJ/MM à MM/JJ.
Paramétrage des points
Pour définir les informations concernant un point individuel, sélectionnez
l’option Paramétrage de points à partir du menu Configuration. L’écran
correspondant s’affiche avec le numéro du point situé dans le champ gauche
supérieur.
Nota : ne pas confondre n° de point (défini ici) et n° de bornier d'entrée dont
l'affectation au n° de point se fait dans l'écran 2 (voir p.18 : Paramétrage de point,
Ecran 2).
Sélection d’un numéro de point
Pour sélectionner un autre numéro de point, utilisez les touches
ou .
Lorsque vous sélectionnez un nombre, les réglages de ce point s’affichent.
Nom
Pour définir le nom d’un point individuel, vérifiez que le curseur est positionné
sur le numéro de point correct et appuyez sur ↵. Le curseur se déplace sur le
champ Nom. Entrez le nom du site à l’aide des touches
ou
pour faire
défiler la liste des caractères et appuyez sur ou pour déplacer le curseur
vers la gauche ou vers la droite. Un maximum de 18 caractères peuvent être
entrés dans ce champ.
Vous pouvez utiliser les touches
et simultanément pour supprimer le
caractère qui se trouve devant le curseur et sur
pour changer le caractère.
Lorsque le nom du site est complet, appuyez sur ↵. La boîte d’édition passe au
champ suivant.
Paramétrage du type de point
16
Pour définir le type de point, appuyez à plusieurs reprises sur ↵. pour passer d’un
champ à un autre jusqu’à ce que le champ Type soit en surbrillance. Le code de
type de point fait référence à l’entrée associée à ce point. Ceci peut être modifié
à l’aide des touches
ou
pour faire défiler la liste des types disponibles
décrits comme suit :
Arr Aucune entrée associée
RTD Sonde de temp. PT1000 (-100 .. +100° C) version PT1000 seulement
So1 Thermistance basse temp. (-80 .. 0°C) version thermistance seulement
So2 Thermistance standard (-40 .. +40°C) version thermistance seulement
So3 Thermist. haute temp. (0 .. 100°C) version thermistance seulement
EKS Sonde EKS111(-35 .. +80° C) version PT1000 seulement
BAS Sans objet
Eno Equipement (avec contact) normalement ouvert
Enf Equipement (avec contact) normalement fermé
Dno Masquage dégivrage (normalement ouvert)
Dnf Masquage dégivrage (normalement fermé)
420 Entrée 4-20 mA*
m2 - Version 3.11
Cb1
Cb2
Cb3
Cb4
Ana
EKC
CTL
Courbe programmable n° 1 - l’entrée se réfère à une table de conversion
n°1 conservée en mémoire. (Définition au paragraphe "Capteurs
spéciaux", p.24).
Courbe programmable n° 2 (comme Cb1, table n°2).
Entrée analogique distante et appareils m2+.
Régulateurs EKC
Régulateurs TPI
* L’entrée 4-20 mA est passive. Elle nécessite une alimentation externe isolée
de 12-24 V. Les paramètres par défaut vont de 0 à 100% (0 = 4 mA et 100 = 20
mA). Le zéro et la déviation extrême peuvent être modifiés à partir de l’écran
Paramétrage de points. Les valeurs peuvent se situer entre -99 et 999. L'entrée
4-20 mA peut être appliquée aux capteurs de température PT100, à la pression,
au débit, à l’humidité, au niveau, etc.
Pour définir les unités de mesure, appuyez à plusieurs reprises sur ↵ pour passer
d’un champ à un autre jusqu’à ce que le champ Unités soit en surbrillance.
Réglage des unités de mesure
Entrez les unités à l’aide des touches
et
pour faire défiler la liste des
vers la droite.
Note: Ceci n'est qu'un champ texte, et n'affecte pas le fonctionnement du
système. Il n'est pas accessible pour les entrées Tout-ou-Rien (types: Eno, Enf,
Dno, Dnf ).
et
simultanément pour supprimer le
Une fois les unités définies, appuyez sur ↵. La boîte d’édition passe au champ
suivant.
Point de masquage de dégivrage
Sélectionnez le point à utiliser pour le masquage du dégivrage comme décrit
précédemment. Utilisez les touches
ou
pour modifier le code du type de
point, si nécessaire, sur « Dno » (masquage dégivrage - relais ouvert) ou « Dnf »
(masquage dégivrage - relais fermé).
Sélectionnez le point à masquer en dégivrage et appuyez à plusieurs reprises sur
↵ pour faire défiler les champs jusqu’à ce que le champ Pt dégivr. soit surligné.
ou
pour changer le numéro de point de l’entrée de
dégivrage.
Par exemple, si la sonde 1 est une sonde de température et si le point 16 est l'entrée
contact du dégivrage, réglez 16 en tant que Point de Dégivrage dans le paramétrage
de la sonde 1.
Réglage des seuils et de la temporisation d'alarme
Sélectionnez un point comme décrit précédemment. Appuyez à plusieurs
reprises sur ↵ pour faire défiler les champs jusqu’à ce que le champ Haut soit
surligné. Dans ce champ, définissez la valeur à laquelle ou au-dessus de laquelle
une alarme se déclenchera. Pour ce faire, utilisez les touches
ou
pour faire
défiler la liste des caractères et appuyez sur la touche ou pour déplacer
le curseur vers la gauche ou vers la droite respectivement. Lorsque le point
d’alarme de température haute a été défini, appuyez sur ↵. La boîte d’édition
passe au champ suivant.
Répétez cette action pour le champ Bas pour définir la valeur à laquelle ou audessous de laquelle une alarme se déclenchera. Appuyez sur ↵ pour déplacer la
boîte d’édition sur le champ suivant.
Répétez cette action pour le champ Délai. Etablissez la durée (0 à 999 minutes)
pendant laquelle un défaut doit être présent avant qu’une alarme ne se
déclenche.
m2 - Version 3.11
17
Paramétrage de l’action Alarme
La réaction du m2 au franchissement d'un seuil d'alarme se définit en 2 temps :
1- on associe à chaque point un type d'action (dans cet écran)
2- on définit ensuite quels périphériques (relais, sirène ...) seront activés par une
action donnée (et dans quelles conditions : délai, durée, arrêt).
Paramétrage des actions d’alarme : voir page 23.
Sélectionnez le point comme décrit précédemment et appuyez à plusieurs
reprises sur ↵ pour faire défiler les champs jusqu’à ce que le champ Action soit
surligné. L’écran affiche le numéro d’action Alarme. Utilisez les touches
ou
pour définir l'action souhaitée.
Par exemple, le point n° 3 peut être programmé pour activer l'action d’alarme 1
qui déclenche la sirène et appelle un modem. Le point n° 4 peut, quant à lui, être
programmé sur l’action d’alarme 2 qui déclenche la sirène, appelle un récepteur
de radiomessagerie, etc.
Les actions d’alarmes sont les suivantes :
0 Arrête l’alarme.
1 - 8
Programme les actions d’alarme 1 à 8.
9 - 15
Idem action 1 à 7 avec auto-reconnaissance/annulation.
Paramétrage de l’action Relevé
Il est possible d’obtenir l'impression de la valeur de certains points, à des instants
programmés et/ou sur demande par l'intermédiaire du menu Impression.
Lorsqu’un relevé est imprimé, seuls les points dont le champ Action a été réglé
de façon correcte apparaîtront. Les paramètres disponibles sont les suivants :
Arr Le point n'apparaîtra pas à l'impression.
Progrm La valeur du point sera imprimée périodiquement (réglage
de la fréquence : voir p. 22)
Manuel Le point sera imprimé sur demande uniquement.
Mar Avec ce réglage, le point apparaîtra sur les toutes les impressions (périodiques et sur demande).
Appuyez à plusieurs reprises sur ↵ pour faire défiler les champs jusqu’à ce que
le champ Relevé soit surligné. Utilisez les touches
ou
pour définir l’action
requise et appuyez sur ↵ pour amener le curseur sur le champ suivant.
Paramétrage de l’action Graphes
Il est possible d’obtenir sur l'imprimante une représentation graphique
de certains points à des instants programmés et/ou sur demande par
l'intermédiaire du menu Impression. Lorsqu’un graphique est imprimé, seuls
les points dont le champ Action Graphe a été réglé de façon correcte seront
produits. Les paramètres disponibles sont les suivants :
Arr Pas d'impression graphique pour le point en cours.
Progrm Le graphique de ce point sera imprimé périodiquement
(réglage de la fréquence : voir p. 22)
Manuel Le graphique de ce point sera imprimé sur demande uniquement
Mar Avec ce réglage, le point apparaîtra sur les toutes les impressions (périodiques et sur demande).
Appuyez à plusieurs reprises sur ↵ pour faire défiler les champs jusqu’à ce que
le champ Graphe soit surligné. Utilisez les touches
ou
pour définir l’action
requise.
Paramétrage de point (Ecran 2)
18
Lorsque le champ Graphe est surligné, maintenez la touche ↵ enfoncée jusqu’à
ce que le deuxième écran Paramétrage de points apparaisse.
Le numéro de point et le nom sont identiques à ceux décrits dans le premier
écran Paramétrage de points et ne peuvent pas être modifiés ici.
m2 - Version 3.11
Source de l’entrée
Ce champ permet de préciser si le capteur est connecté directement à l’unité
m2 principale (LOCAL), via un m2+ ou régulateur TPI (T-PARTY), ou via un
régulateur EKC (ECHELON). Pour programmer l’option requise, appuyez sur la
touche
ou . Par défaut, les 16 premiers points sont programmés pour
utiliser les 16 entrées locales. Cette configuration n’est pas fixe et peut être
modifiée. Appuyez sur la touche ↵ pour passer au champ suivant.
Adresse ext.
Si 'T-PARTY' a été spécifié dans 'source d'entrée', ce champ permet de
spécifier l’adresse distante (cf. le manuel du régulateur raccordé ou le manuel
d'instructions RI.8B.L dans le cas du m2+).
Si 'ECHELON' a été spécifié dans 'source d'entrée', ce champ n'est pas accessible,
car directement renseigné par le contrôleur EKC.
ou
ou vers la droite. Appuyez sur la touche ↵ pour passer au champ suivant.
Type d’entrée
Les touches
ou
permettent de faire défiler les options valides suivantes :
·
RESISTCE
·
COURANT
·
DIGITAL
·
PT1000
Entrée Résistance ou NTC
Entrée 4 - 20 mA
Contacts normalement ouverts ou normalement fermés
Capteur de température Pt 1000
Numéro d’entrée
Ce champ permet de préciser le numéro de la borne à laquelle est raccordé le
capteur (sonde, contact...), sur le m2 ou une extension T-PARTY (m2+).
ou
ou vers la droite. Appuyez sur la touche ↵ pour passer au champ suivant.
Y maxi
Ce champ affiche l’étendue de la gamme complète des températures du
graphique. Saisir zéro pour activer l’option d’échelle automatique. Vous pouvez
également entrer la gamme requise. La gamme va du point du graphique le
plus bas (valeur minimale Y) au point du graphique le plus élevé. Utilisez les
touches , , ou pour entrer la valeur requise.
Y mini
Ce champ affiche la valeur la plus basse prise en compte par le graphique.
Cette valeur doit être légèrement inférieure à la valeur de température la plus
faible attendue. Si l’échelle automatique a été sélectionnée pour l’axe Y, cette
valeur ne sera pas utilisée. Utilisez les touches , , ou pour entrer la
valeur requise.
Entrées 4 - 20 mA
Ces valeurs sont uniquement utilisées en association avec une entrée 4 - 20 mA
standard qui peut représenter une pression, une humidité, un niveau, un débit
ou toute autre variable produisant une sortie de 4 - 20 mA.
La valeur des limites supérieure et inférieure peut donc représenter des %HR,
ppm, bar, psi, etc., selon la grandeur mesurée. Une valeur numérique sera saisie
pour 4 mA (limite inférieure) et 20 mA (limite supérieure); le m2 mettra l’entrée à
l’échelle pour obtenir un chiffre proportionnel à la mesure. Utilisez les touches
, , ou pour saisir la valeur voulue.
Enfin, appuyez sur
m2 - Version 3.11
pour retourner au menu Configuration.
19
Paramétrage de l’entrée d’impulsions
Pour paramétrer l’entrée d’impulsions, sélectionner «PLS» dans le champ Type
du menu Paramétrage des points. Tous les autres champs de l’écran 1 du
Paramétrage des points sont les mêmes que d’habitude.
Deux nouveaux champs ont été ajoutés dans l’écran 2 du Paramétrage des points
:
Mode
Ce champ permet de choisir entre la valeur «constante» et la valeur de «pointe»,
comme on l’explique ci-dessus, p. 10.
Imp/kWh
Ce champ permet de régler le nombre d’impulsions par kWh qui doivent être
reçues du wattmètre.
Export
Si l’entrée d’impulsions est paramétrée à l’aide du logiciel du poste central
Danfoss, on peut utiliser un champ supplémentaire appelé «Export».
Il faut paramétrer ce champ si les données sur les points doivent être converties
en format AKM pour pouvoir être analysées par Power Focus ou un logiciel
semblable.
Notes à propos de l’installation de l’entrée
d’impulsions
La fonction Entrée d’impulsions du m2 exige un contact à tension nulle ou un
collecteur ouvert, et la largeur d’impulsion doit être de 80mS au moins.
L’Entrée d’impulsions fonctionne aussi bien en version PT1000 ou Thermistor m2.
Résolution
La résolution des données d’impulsion dépend de la période d’échantillonnage
du m2 : plus la période d'échantillonnage est élevée, plus la résolution est élevée,
ainsi que celle du wattmètre utilisé.
Exemple :
Si le wattmètre produit cinq impulsions par kilowattheure et si la consommation
est de 6kW.
Avec une période d’échantillonnage m2 de 3 minutes :
1 ou 2 impulsions reçues par période de 3 minutes ((5 impulsions x 6 kWh) / 60
minutes) x 3 minutes = 1,5
1 impulsion x 0,2 kW x 20 (pendant 1 heure) = 4 kW
2 impulsions x 0,2 kW x 20 (pendant 1 heure) = 8 kW
La résolution est 4. Les valeurs pourraient être 0, 4, 8, 12, etc.
Avec une période d’échantillonnage m2 de 15 minutes :
7 ou 8 impulsions reçues par période de 15 minutes ((5 impulsions x 6 kWh) / 60
minutes) x 15 minutes = 7,5
7 impulsions x 0,2 kW x 4 (pendant 1 heure) = 5,6 kW
8 impulsions x 0,2 kW x 4 (pendant 1 heure) = 6,4 kW
La résolution est 0,8. Les valeurs pourraient être 0, 0,8, 1,6, 2,4, 3,2, 4, 4,8, 5,6, 6,4, etc.
Avec l’option Crête, la période d’échantillonnage est 1 minute (bien que la
cadence de stockage soit celle pour laquelle le m2 a été réglé), ce qui donne une
très mauvaise résolution de graphique. La valeur de crête est donc très imprécise
sauf si le wattmètre produit de
nombreuses impulsions par kWh.
Synchronisation du dégivrage
Cette option permet le réglage de dégivrage coordonné d’un réseau de
contrôleurs EKC.
Dans le menu d’initialisation, sélectionner l’option Horaires Dégivrage.
Utiliser le ↵ pour sélectionner le champ à modifier. Utiliser les touches
pour faire défiler la liste de caractères ou d’options, et les touches et
déplacer le curseur vers la gauche ou la droite.
20
et
pour
m2 - Version 3.11
Régler les valeurs comme suit :
Nombre Numéro du point concerné par l'horaire de dégivrage
Nom
Saisir ici le nom de l'horaire (c'est le nom du point)
Mode Choisir “Pilote” ou “Esclave” en fonction du type de régulateur. Si
le mode “Pilote” est paramétré, le champ suivant devient actif.
L’adresse du régulateur peut alors être configurée.
Coordonnés Ce champ ne devient actif que si l’on a choisi «Pilote» dans le champ précédent. Sélectionner «Oui» ou «Non»,
selon que l’information des contrôleurs esclaves doit servir pour la commande de fin de dégivrage.
Dégivrages/ jour
Manuel - Auto - Ce champ ne devient actif que si l’on a choisi «Pilote» dans le champ précédent. Entrer le nombre de dégivrages
exigés par jour, puis préciser si les heures doivent être réglées
« manuellement » ou « automatiquement ».
tous les heures de dégivrage sont entrées manuellement.
choisir le nombre de dégivrages par jour et entrer la
première heure de dégivrage. Les autres heures de
dégivrage seront calculées pour une période de 24 heures.
Commande Sélectionner «Oui» ou «Non», selon que la commande Jour Nuit
Jour/Nuit du contrôleur doit être activée ou non.
Codes d'Accès
Cette option permet de changer les trois différents niveaux de code d’accès :
code maître, code clavier et code utilisateur, et permet d'activer la Protection
d'Inhibition.
Le code maître et le code clavier donnent accès à tous les écrans de
configuration. Le code utilisateur donne accès seulement à l'écran de
paramétrage de l’heure et de la date.
Sélectionnez l’option de définition de mot de passe à partir du menu
Configuration.
Utiliser ↵ pour encadrer le code d’accès à modifier. Tapez le code d’accès à l’aide
des touches
et
pour faire défiler la liste des caractères et appuyez sur
ou pour déplacer le curseur vers la gauche ou vers la droite respectivement.
N.B. : le code Clavier ne peut être que numérique.
et
simultanément pour supprimer le
Une fois le code d’accès défini, appuyez sur ↵ puis
pour retourner au menu
Configuration.
Pour mettre en service la Protection d'Inhibition, appuyez sur ↵, pour accéder
au Code d'Inhibition, puis sur l'une des touches
ou , pour choisir 'Oui' ou
'Non'.
Protection par codes d’accès
m2 - Version 3.11
On peut maintenant protéger le décalage des points par des codes d’accès si on
le souhaite.
Pour inhiber le code d’accès, utiliser la touche ↵ pour mettre en relief le champ
«Code inhibition Pt» dans le menu Paramétrage Codes d’accès, puis utiliser la
touche
ou
pour sélectionner «Oui» ou «Non».
Réglage de la fréquence des relevés/graphiques
Pour définir la fréquence des impressions, sélectionnez l’option Fréquence
relevé/graphique à partir du menu Configuration.
Utiliser ↵ pour surligner le champ à modifier. Entrez l’heure requise à l’aide des
touches
et
pour faire défiler la liste des caractères et appuyez sur ou
pour déplacer le curseur vers la gauche ou vers la droite. Programmez les valeurs
comme suit :
Intervalle relevés
Cette valeur détermine l’intervalle entre les impressions des relevés (heures : minutes).
Heure impress. relevés
Entrez l’heure de début d’impression des relevés
automatiques requis. (Seuls les points qui ont été réglés sur Progrm ou Mar
seront imprimés).
Intervalle d’impression de graphiques
Réglez cette valeur de façon à
préciser l’intervalle entre les impressions de graphiques.
Heure impress. graphes
Entrez l’heure d’impression des graphiques
automatiques. (Seuls les points qui ont été réglés sur Progrm ou Mar seront
imprimés.)
Fréqu. mesure graphes
Entrez la fréquence d’échantillonnage souhaitée (voir ci-dessous).
Réglage de la fréquence d'enregistrement
Remarque : Ce paramètre ne concerne pas seulement l'impression locale de graphes,
mais sert à définir la fréquence d'enregistrement dans le m2 de tous les points de
mesure (pour exploitation ultérieure par exemple).
Autonomie d'Enregistrement
La fréquence d’échantillonnage modifie la quantité de données conservées dans
la mémoire de l’unité.
Total jours = autonomie de mesure (nombre total de jours gardés
en mémoire)
Fréq. = Fréquence d’échantillonnage des graphiques (en fait, nombre
de minutes entre 2 échantillons)
Pt = Nombre max. de points utilisés (le plus haut numéro de point
programmé, quel que soit le type de point)
Total = Taille mémoire (2Mb = 2097152
4Mo = 4194304
6Mo = 6291456
8Mo = 8388608 )
Total jours = Fréq. x (Total - 464000)
1440 x ((2 x Pt)+6)
Fréq. = 1440 x Total jours x ((2 x Pt)+6)
Total - 464000
Exemple pour 40 points de mesure, mémoire 6 Mo :
Fréq.
Jours d'autonomie
(minutes entre échantillons)
1
47
2
94
5235
10
471
15
706
Note : L'autonomie calculée peut être réduite si une grande quantité d’alarmes
est conservée en mémoire.
22
m2 - Version 3.11
Logique d’alarme
Cette option permet de définir l’action qui doit se produire lorsqu’une
alarme apparaît. Sélectionnez l’option Logique d’alarme à partir du menu
Configuration.
ou
pour passer en revue tous les appareils (ou
périphériques) et complétez les champs pour chaque appareil comme décrit
ci-dessous :
La liste ci-dessous représente tous les périphériques de sortie qui peuvent être
sélectionnés pour une action d’alarme :
Nom du périphérique de sortie
RELAIS 1
RELAIS 2
BUZZER
VOYANT
CLIGNO
MODEM 1
MODEM 2
MODEM 3
MODEM 4
MODEM 5
IMPRES.
Tapez un nom de périphérique de sortie approprié de 8 caractères max. Utilisez
les touches
et
pour faire défiler la liste des caractères et appuyez sur
les touches ou pour déplacer le curseur vers la gauche ou vers la droite
respectivement.
et simultanément pour supprimer le
Appuyez sur ↵ pour passer au champ suivant.
Action
Ce champ permet de préciser quand le périphérique (relais, buzzer ...) doit être
utilisé. Réglez les entrées de déclenchement pour chaque action d’alarme de la
manière suivante :
0
Arrêtée en permanence (ne se déclenche jamais)
1
Active en permanence (jour et nuit) (se déclenche toujours)
D
Active le jour (déclenchement pendant la journée uniquement)
N
Active la nuit (déclenchement pendant la nuit uniquement)
Par exemple, sur l’écran Logique d’alarme illustré, les actions d’alarme 1, 2 et 7
déclencheront toujours le relais 1.
Remarque : Les numéros d’action d’alarme sont définis pour chaque point tour à
tour pour que les actions prédéterminées se déclenchent lorsque le point est en
état d’alarme.
Tempo (secondes)
Ce champ permet de préciser un délai en secondes (0 à 9999) avant l’activation
de l’appareil par une alarme. Par exemple, si le personnel se trouve sur le
site, une tempo de 600 (10 minutes) peut être programmée car cela laisse
suffisamment de temps aux employés pour réagir avant que l’opération d’appel
à l’extérieur ne se déclenche. Utilisez les touches
et
pour faire défiler la
liste des caractères et appuyez sur les touches ou pour déplacer le curseur
vers la gauche ou vers la droite respectivement.
Durée (secondes)
Pour les relais, voyant, sirène
Ce champ permet de préciser la période en secondes (0 à 998 ou 1000 à 9998)
pendant laquelle le périphérique sera activé.
Remarque : Si Durée = 999 ou 9999, le périphérique sera activé jusqu’à ce que les
conditions d’arrêt d’alarme soient remplies.
Pour les modems
Ce champ permet de préciser le temps en secondes entre un appel infructueux
et la tentative d’appel suivante.
Stop si
Ce champ permet de préciser la procédure d’arrêt des alarmes de la façon
suivante :
Annul Un appui sur la touche 'ArrêtSirène' ramène au repos le
périphérique de sortie SI le défaut à l'origine de cette action a disparu.
Recon Un appui sur la touche 'ArrêtSirène' ramène au repos le périphérique de
sortie.
m2 - Version 3.11
Temps Le périphérique de sortie retourne à son état repos lorsque la valeur
précisée dans Durée a expiré.
Remarque : Attention à ne pas spécifier 999 ou 9999 (= durée illimitée) si StopSi = 'Temps'
car il sera alors nécessaire d'éteindre le système pour que le périphérique revienne au
repos.
Rec-R Pendant une alarme, un appui sur la touche 'Arrêt Sirène' va provoquer la
retombée du relais pour un temps égal à 'Durée', après quoi, le relais va
remonter automatiquement. Si la touche 'Arrêt Sirène' n'est pas activée,
le relais retombe au bout de 'Durée', pour 10 secondes, puis remonte à
nouveau, et ainsi de suite jusqu'à disparition du défaut.
Ann-R Idem, sauf que la touche 'ArrêtSirène' ne fera pas retomber le relais si le
défaut est toujours présent.
Enfin, appuyez sur
Appels externes
Cette option permet de définir les paramètres d’appel du modem. A partir du menu
Configuration, sélectionnez les options d’appel du modem.
Lorsqu’il est connecté à un modem, le m2 peut appeler jusqu’à cinq numéros
pré-programmés chaque fois qu’une alarme est détectée. En outre, des alarmes
individuelles détectées pour un point particulier peuvent être acheminées vers
un numéro de téléphone particulier. Le système peut également appeler un
récepteur de radiomessagerie pour avertir un ingénieur de permanence. Trois
types de récepteurs de radiomessagerie peuvent être contactés : bip, numérique et
alphanumérique. Le message envoyé peut également être défini.
Remarque : La prise en charge du protocole de récepteur de radiomessagerie TAP est
disponible en Grande-Bretagne, France, Suisse et Scandinavie.
Appel
ou
pour passer en revue tous les numéros d’appel et
complétez les champs pour chaque appareil comme décrit ci-dessous :
Type d’appel
Ce champ permet de préciser le type d’appareil qui est connecté au numéro de
téléphone spécifié. Les options d’appel sont les suivantes :
PAS APP. Inhibe la sortie.
TRANSFER Indique qu’un ordinateur (local ou distant) est connecté. Envoie le message d’alarme au moyen du protocole d’alarme Woodley
Xmodem. Si la ligne est occupée, le numéro de téléphone sera composé
jusqu’à quatre fois (8 bits, Aucune parité, 1 bit d’arrêt).
AKMComme ci-dessus, sauf que le nombre de tentatives de rappel n'est pas
limité. Le relais d'alarme retombera après chaque série de 10 tentatives
(pour ré-initialiser le modem).
Note: le modem doit être raccordé via le relais d'alarme (voir annexe A).
EUROSIGN Indique qu’un récepteur de radiomessagerie de type bip est connecté. Le
système appelle le numéro de téléphone approprié puis se déconnecte.
Etant donné qu’aucune sécurité n’est associée à cette option, le numéro
de téléphone est toujours composé deux fois à moins qu’une tonalité
d’occupation soit reçue.
MESSAGE7 Indique que le report d'appel se fera sur une imprimante distante, reliée
à un modem 7 bits, parité paire, 1 bit de stop (paramétrage courant en
France).
MESSAGE8 Indique que le report d'appel se fera sur une imprimante distante, reliée à
un modem 8 bits, sans parité, 1 bit de stop (paramétrage courant en UK).
PAGER7S Indique qu’un récepteur de radiomessagerie à protocole 7 bits TAP est
connecté, ce qui permet d’afficher un message. Le message envoyé est
défini à partir de la ligne d’informations du récepteur (7 bits, parité paire, 1
stop).
PAGER7M Identique au PAGER7S mais envoie un message jusqu’à 4 fois.
PAGER8S Indique qu’un récepteur de radiomessagerie à protocole 8 bits TAP est
connecté, ce qui permet d’afficher un message. Le message envoyé est
défini sur la ligne d’informations du récepteur (8 bits, aucune parité, 1
stop).
PAGER8M Identique au PAGER7S mais envoie un message jusqu’à 4 fois.
GSM SMS Indique qu’un modem RS232/GSM est connecté. Envoie des messages
textuels à un téléphone mobile et reçoit également des messages. Pour
24
m2 - Version 3.11
obtenir plus d’informations sur cet équipement, consultez le document
Description des fonctions RC.8A.M1.04.
Numéro
Entrez les numéros de téléphone appropriés pour chaque appareil utilisé. Si une
virgule « , » est insérée avant le numéro, un délai de 2 à 4 secondes se produira entre
le moment où le modem prend la ligne et la composition du numéro. Si un « w » est
inséré avant le numéro, le modem attendra la deuxième tonalité avant de composer
le numéro.
Info Alpha:
Pour qu’un message soit envoyé à un récepteur de radiomessagerie, deux types
d’information doivent être fournis en plus du numéro de téléphone du serveur TAP
de radiomessagerie.
1.
L’identifiant du récepteur, qui en général est indiqué sur le boîtier
2.
Le message textuel à envoyer au récepteur.
Des codes peuvent être ajoutés au message. Les codes disponibles sont les suivants :
\S
\A
\C
\R
\L
\\
//
\N
Envoie le nom du magasin.
Envoie le dernier message d’alarme.
Envoie le décompte des alarmes actives et
des alarmes arrêtées selon le format 2/4.
Envoie le caractère de retour chariot (CR).
Envoie le caractère de changement de ligne (LF).
Envoie le caractère \.
Envoie le caractère /
Envoie le nom de l’unité de sortie.
Une ligne de message type se présente de la façon suivante :
123456\RAlarme \S = \A\R
Cette séquence enverra le message suivant au récepteur de radiomessagerie
123456 :
AlarmehyperDanfoss=24Poiss.frais6,4Ht>6,0
La ligne d’informations du récepteur est limitée à un maximum de 30 caractères.
Enfin, appuyez sur
Paramétrages des courbes des sondes
Les courbes peuvent être utilisées pour traduire une résistance d'entrée (ou un
courant d’entrée) en différentes unités (par ex. Température, Pression, etc.). Par
exemple, les courbes peuvent être utilisées pour un capteur de détection de gaz.
Note : Un m2 version Pt1000 n'acceptera qu'un capteur avec sortie courant. La version
Thermistance du m2 pourra être paramétrée pour utiliser au choix des capteurs résistifs
ou avec sortie courant.
Il est possible de définir un maximum de 4 courbes différentes, en utilisant les
informations fournies par le constructeur, spécifiant la correspondance valeur de
sortie <-> valeur d'entrée (résistance, courant) d’une sonde donnée.
Le capteur à adapter sera raccordé sur l'un des points d'entrée 1 à 16 du m2.
A partir du menu Configuration, sélectionnez l’option 'Capteurs Spéciaux'. L’écran
Déf. Courbes Capteurs s’affiche. Il existe 4 courbes différentes : Cb1, Cb2, Cb3 et Cb4.
ou
pour passer en revue toutes les courbes jusqu’à ce que
le type voulu soit affiché.
Le tableau peut contenir jusqu’à 12 points de référence permettant de préciser les
relations des courbes. A chaque point de référence sont associées une valeur d’entrée
et la valeur de sortie correspondante qui doivent être renseignées par l’utilisateur. La
valeur de sortie est la valeur qu'on souhaite pouvoir lire sur les écrans Détail point et
Liste point pour une valeur de résistance/courant donnée. La valeur d’entrée sera une
forme remise à l'échelle en interne de cette valeur de résistance/courant d'entrée.
Les champs qui apparaissent sur l’écran de paramétrage de la courbe sont les
suivants :
Pt n :
Ce champ permet de sélectionner le n° du bornier de raccordement du
capteur (1 à 16), puis après appui sur la touche ↵, soit RESISTCE (m2
version Thermistance seulement), soit COURANT en fonction du type de
capteur utilisé (valider par ↵).
Entrée = Ce champ affiche la version mise à l’échelle en interne d’une résistance/
courant connectée entre les bornes de l'entrée 1 et COM. Cette valeur se
situe entre 0 et 9999. Cette lecture est utilisée pour déterminer la valeur
à taper dans le champ Entrée lorsque vous paramétrez le tableau de la
courbe.
m2 - Version 3.11
Sortie =
Ce champ affiche le résultat de l’application de la fonction de
paramétrage du tableau de courbe à la valeur « Entrée = » affichée. Donc
si aucune valeur d’entrée ni de sortie ne sont saisies, vous obtiendrez
une lecture hors limites (Scc/Sco). Cependant, pour un tableau en cours
de construction, l'affichage commencera par indiquer la valeur de sortie
correspondant à n’importe quelle valeur de résistance/courant raccordée
à l’entrée1.
Courbe : Ce champ permet de sélectionner une courbe parmi les 4 proposées (Cb1
- Cb4).
Point :
Ce champ permet de sélectionner le point de référence en cours de
définition sur la courbe (1- 12).
Entrée :
Ce champ permet d’utiliser la valeur d’entrée mise à l’échelle en interne au
niveau du point de référence sélectionné. La valeur « Entrée = » peut être
copiée et insérée dans ce champ en appuyant simultanément sur et '
. Ce champ affiche une gamme de 0 à 9999.
Sortie :
Ce champ correspond à la valeur de sortie au point de référence/entrée
sélectionnés. Ce champ affiche une gamme de -999,9 à 999,9.
Le tableau doit être rempli de façon à ce que les valeurs d'entrée soient dans un ordre
croissant. Toute valeur inférieure à la première ou supérieure à la dernière valeur
fournira un résultat hors limites (Scc/Sco).
Paramétrage du tableau de courbe
Pour définir un tableau, vous aurez besoin d’une boîte de résistance (pour les sondes
résistives) ou d’une source de courant (pour les sondes en courant) ainsi que les
données du fabricant donnant la relation entre les entrées et les sorties de la sonde.
La méthode décrite ci-après concerne une sonde résistive mais cette méthode
s’applique également pour les sondes de courant sauf qu’il faut au préalable mettre
en position haute le cavalier de l’entrée concernée.
1. Sélectionnez (jusqu’à) 12 valeurs de Sortie (Résistance) à partir de la fiche
technique du fabricant qui correspondent aux valeurs d’Entrée (ex. Température)
dans la gamme que vous souhaitez mesurer. Pour obtenir des valeurs les plus
exactes possible, ces points doivent être distribués uniformément dans la gamme
requise.
2. Connectez la boîte de résistance entre la borne 1 (par exemple) et l'une des
bornes C de l’unité et réglez-la sur la valeur de Sortie la plus basse parmi celles
sélectionnées. Lorsque vous effectuez ces réglages, une valeur devrait apparaître
dans le champ “Entrée =”. Il s’agit de la valeur de la résistance raccordée, remise
à l’échelle en interne . Réglez le n° de point sur 1 puis passez au champ 'Entrée :'
(touche ↵).
3. Ensuite, entrez manuellement la valeur affichée dans le champ “Entrée =” ou
appuyez simultanément sur les touches and pour la copier dans le champ
entrée.
4. Passez au champ Sortie (par ↵) et entrez la valeur de sortie (ex. Température) qui
correspond à la valeur de résistance que vous avez fixée.
5. Déplacez une nouvelle fois (touche ↵) la boîte d’édition sur le n° de point et
augmentez sa valeur de 1, ce qui fera apparaître les champs correspondants Entrée
et Sortie (vides pour un premier paramétrage).
6. Réglez votre prochaine valeur de résistance à partir des données de la sonde et,
lorsque la valeur “Entrée =” s’est stabilisée, répétez les étapes à partir de l’étape 3
jusqu’à ce que tous vos points soient entrés.
Une fois que tous les points ont été entrés (sortie par ), vous pouvez faire varier
la résistance connectée à l’Entrée 1 et observer l’effet produit dans le champ “Sortie
=”. Pour une résistance donnée, cette valeur doit maintenant être identique à celle
mentionnée dans les données du fabricant relatives à la sonde.
Configuration de l’entrée 4-20 mA
Pour les entrées 4-20 mA, le cavalier de sélection résistance/courant doit être en
position haute, et le 'Type d’entrée' (écran 2, voir p. 20) réglé sur COURANT . Le tableau
de courbe peut maintenant être configuré. Par exemple, si un capteur de pression
utilisé produisait 4 mA à 0,1 bar et 20 mA à 30 bars, ajoutez simplement 0,1 dans le
champ 4 mA et 30 dans le champ 20 mA. Vérifiez que le paramètre du point et que le
cavalier de la borne d’entrée sont réglés sur 4-20 mA.
Lorsque vous avez terminé ou pour quitter ce paramétrage, appuyez sur
retourner au menu Configuration.
26
pour
m2 - Version 3.11
Configuration du modem
L’option Paramétrage Modem permet de configurer le modem si vous êtes
connecté à un modem. Sélectionnez l’option Paramétrage modem à partir du
menu Configuration.
Vitesse
ou
pour passer en revue les vitesses valides jusqu’à ce
que la vitesse requise s’affiche et appuyez sur ↵ pour passer au champ suivant.
Appel
Entrez le code d’appel requis. Utilisez les touches
et
pour faire défiler la
liste des caractères et appuyez sur les touches ou pour déplacer le curseur
vers la gauche ou vers la droite respectivement.
Réponse
Entrez le code de réponse requis. Utilisez les touches
et
pour faire défiler
la liste des caractères et appuyez sur les touches ou
pour déplacer le
curseur vers la gauche ou vers la droite respectivement.
Remarque : Consultez le manuel d’utilisation de votre modem pour obtenir des
informations sur les commandes de modem et les codes de réponse valides.
Lorsque vous avez terminé ou si vous souhaitez quitter le paramétrage, appuyez
sur
pour retourner au menu Configuration et appuyez à nouveau pour
retourner au menu principal.
Choix de la langue
Le m2 peut être configuré pour les différentes langues ci-dessous :
Anglais
Suédois
Hongrois
Français
Norvégien
Polonais
Allemand
Danois
Tchèque
Néerlandais
Islandais
Finnois
Italien
Espagnol
Lorsque vous sélectionnez Modifier Langage à partir du menu Configuration, la
liste de langues appropriées pour votre unité s’affiche. Une fois la langue requise
sélectionnée, le système actualise les données et affiche le menu principal dans
la nouvelle langue. Les caractères diacritiques disponibles dans les champs
d’édition seront automatiquement modifiés.
m2 - Version 3.11
Type d'appel 'AKM'
Le logiciel Danfoss AKM a été modifié pour lui permettre de recevoir des alarmes
en provenance d'un m2. Cependant, la procédure d'appel d'alarme du m2 diffère
de celle d'une passerelle Danfoss AKA en ce sens qu'elle est moins tolérante aux
défaillances de l'équipement de transmission (modem).
Contexte
En règle générale, le m2 est limité à 8 tentatives d'appel pour la transmission
d'un message d'alarme (ceci afin d'être conforme aux règlementations télécom
en vigueur).
Une passerelle Danfoss AKA va essayer de transmettre une alarme indéfiniment.
Elle peut aussi controler l'alimentation du modem par l'intermédiaire d'un de
ses relais. Cela lui permet de ré-initialiser le modem après chaque série de 10
tentatives infructueuses et toutes les 6 heures.
Le type d'appel 'AKM' a été ajouté pour imiter ce comportement.
Le m2 est équipé de 2 relais, utilisés en général pour indiquer une alarme. Le
relais n°2 (REP ALARM, en général disponible) peut être utilisé pour controler
l'alimentation du modem. Ce relais étant spécifié 24V 1A maxi, il peut gérer
l'alimentation du modem, mais seulement en sortie du bloc secteur.
Raccordements modem - m2
EN AUCUN CAS, NE RACCORDER CE RELAIS DIRECTEMENT AU SECTEUR 230V~.
Réglages d'appel
Réglage Logique d'Alarme
Dispositif de sortie:
Réglages
Description
R el ai s 2:
Déclenchement: 00000000
Autorise le controle de l'alimentation du modem
Modem n:
Déclenchement: A la demande
Tempo: 0
Durée : 0
Stop si: Temps
En général, 11111111, modem activé jour et nuit.
Retard au déclenchement d'appel.
Délai entre 2 appels.
Tentatives répétées jusqu'au succès
Réglage modem
Appel:
Réglages
Description
1 - 5:
Type d'appel: AKM
Nombre: A la demande
Info Pager:
Comme 'Transfer' mais avec tentatives permanentes
N* d'appel de l'AKM
Inutile
28
m2 - Version 3.11
Maintenance
Nettoyage
Pour éviter l’accumulation de poussière sur le m2, nettoyez-le périodiquement
avec un chiffon doux et sec. N’utilisez PAS de produits nettoyants abrasifs, de
cire ou de solvants. Si des tâches persistent, vous pouvez utiliser un chiffon doux
imprégné d’un détergent doux.
Entretien
Les opérations de maintenance du m2 doivent être effectuées uniquement par
un membre qualifié du personnel. Il faut s’assurer que les pièces de rechange
correspondent aux spécifications de sécurité d'origine.
ATTENTION : Cette unité est équipée de batteries rechargeables. Ne les
remplacez que par des batteries du même fabricant.
Liste des caractères (jeu complet)
Liste des caractères alphanumériques
A
a
(espace)
0
V
B
b
!
1
W
C
c
"
2
X
D
d
#
3
Y
4
X
E
e
$
F
f
%
5
a
G
g
&
6
b
H
h
'
7
c
I
i
(
8
d
J
j
)
9
e
K
k
*
A
f
L
l
+
B
g
M
m
,
C
h
i
N
n
-
D
O
o
.
E
j
P
p
/
F
k
l
Q
q
0
G
R
r
1
H
m
S
s
2
I
n
T
t
3
U
u
4
V
v
5
W
w
6
X
x
7
Y
y
8
Z
z
9
[
{
;
\
|
<
]
}
=
^
~
>
`
º
m2 - Version 3.11
J
o
K
p
L
q
M
r
N
s
O
t
P
u
Q
v
R
w
S
x
T
y
U
z
Paramétrage du régulateur à distance
On peut modifier les paramètres du régulateur à partir d’un PC relié au m2 exécutant le logiciel Danfoss Central Station. Consulter le manuel RS.8C.G pour plus de
détails.
Configuration du m2+ à partir du
clavier
Pour configurer une entrée raccordée à m2+, sélectionner l’option Paramétrage
des points dans le menu Paramétrage, puis sélectionner le numéro de point à
utiliser.
L’écran standard de paramétrage des points s’affiche, avec les champs standard
déjà décrits. Utiliser tous les champs de la façon déjà décrite, à l’exception des
champs suivants :
Type
Régler ce champ sur «RTD» (pour le contrôle de la température) ou sur «420»
(pour des entrées de 4 à 20 mA).
Mettre en relief le champ «Type», puis appuyer sur la touche « » pour afficher le
deuxième écran de paramétrage des points.
Source d’entrée
Régler ce champ sur «T-PARTY».
Adresse extension
Régler ce champ sur l’adresse déjà paramétrée sur le m2+.
Type d’entrée
Régler ce champ sur le type d’entrée utilisé par le m2+.
Utiliser les touches « » et « » pour faire défiler les options valides suivantes :
·
RESISTANCE ·
COURANT ·
DIGITAL ·
PT1000 Numéro d’entrée
30
Sondes types S01, SO2, S03
Entrée de 4 à 20 mA
Contacts normalement ouverts ou normalement fermés (Contact)
PT1000
Régler ce champ sur le numéro de bornier utilisé sur le m2+.
m2 - Version 3.11
Mesures EKC et configuration
Principe
L’écran m2 peut afficher des données provenant de
plusieurs régulateurs. Les données parviennent au
m2 par le biais de la transmission de données.
Selon le type de régulateur et selon ce qui est
régulé, il est possible d’afficher :
r.
e
od
ér
du
ré
re
’ad
n
po
s
rre
l
aà
dr
sse
eu
lat
gu
co
int
o
p
Un texte plus détaillé peut être
ajouté au numéro de point.
um
n
Le
Indique la limite d’alarme supérieure. Quand
la partie
du symbole défile, cela veut dire
que cette limite a été dépassée.
Une onde
Indique le point de réglage dans le régulateur
EKC
Le statut de la régulation
est indiqué à l’aide d’icones,
par ex.
- refroidissement
Indique la limite d’alarme inférieure. Quand la
partie
du symbole défile, cela veut dire que
cette limite a été dépassée.
- dégivrage
- ventilateurs
- compresseurs
Mesure primaire
du régulateur
Est ici affichée
la température
de l’air.
Lors d’une
commande de
compresseur,
cela peut être :
Barre P0
m2 - Version 3.11
Mesure secondaire
du régulateur
Est ici affichée la
température de
dégivrage.
- Des alarmes à distance se basent sur des réglages dans le
régulateur.
Des limites d’alarme seront déterminées par le régulateur
externe. Certaines limites d’alarme se règlent dans des
valeurs absolues, sinon dans une différence du point de
réglage. Voir données du régulateur.
Lors d’une commande de compresseur, cela peut
être :
Barre Pc
31
Configuration
Régulateurs EKC
Le m2 peut recevoir des signaux de 99 régulateurs
EKC maximum. (max. 99 mesures en tout vers un
m2.)
Le câble de transmission de données de RS485
(LON) doit être conforme à l’exigence décrite dans
le document séparé : RC8AC
Adresses
Chaque régulateur EKC doit avoir réglé une adresse
dans son système de menus. Cette adresse doit
ensuite être envoyée par le biais de la transmission
de données à l’unité m2. Cela se fait à l’aide d’un
réglage au niveau du régulateur EKC. Lorsque le m2
reçoit l’adresse, dans un premier temps, il utilisera
le numéro d’adresse comme numéro de point de
façon à ce que les deux soient identiques. MAIS cela
suppose que le point n’est pas déjà défini d’avance
à l’autre page (un autre régulateur EKC ou un point
direct). S’il est déjà utilisé, le réglage existant est
conservé et le dernier arrivé ne sera pas utilisé.
Les régulateurs suivants peuvent être raccordés à
une unité m2 :
EKC 201, 201C, 201 dbl. thermostat, EKC 301
EKC 202 version A, B, C, D
EKC 331
EKC 331T
EKC 531D1 version 1.36 application 1 (1.361)
AK-PC 530 version 1.36 application 1 (1.361)
Paramétrage des régulateurs EKC
Chaque régulateur doit avoir réglé une adresse par le biais du système de menus du régulateur.
Adresse réseau
o03
1-99
Message broche service
o04
ON
N’utilisez pas la même adresse pour plusieurs régulateurs EKC et n’utilisez
pas non plus un numéro d’adresse qui est déjà utilisé comme numéro de
point.
Séquencement :
1. Raccordez le m2 et les régulateurs EKC avec un câble de transmission de données.
2. Allumez le m2.
3. Allumez tout d’abord le régulateur EKC.
a. Réglez le menu « o03 ».
b. Réglez le menu « o04 ».
4. Reprenez le point 3 pour tous les régulateurs sur la transmission de données.
5. Poursuivez la configuration dans m2. Voir ci-dessous.
Un régulateur EKC ne pourra dialoguer avec un m2 qu'à partir du moment où il
se sera signalé sur le bus LON.
Le tableau ci-dessous montre comment faire pour que le régulateur EKC se
signale sur le bus.
Les symboles de manipulation des boutons ont la signification suivante:
Appuyer sur le bouton supérieur Appuyer sur le bouton inférieur
Appuyer sur les deux boutons en même temps
Quand un régulateur EKC est connecté à un système m2, son adresse (o03) est
affectée automatiquement comme numéro de point sur le m2, en se substituant
au besoin à tout autre paramètre attribué auparavant à ce numéro de point.
Avant de connecter un régulateur EKC à un système m2, il faut s’assurer
que l’adresse est disponible dans le m2, sinon il faut changer l’adresse sur le
régulateur.
32
m2 - Version 3.11
Choisissez les mesures qui doivent être affichées comme
primaires et secondaires :
Choisissez le menu : Setup Menu \ Point Setup
Numéro : Choisissez le numéro de point (c’est-à-dire le
numéro d’adresse du EKC)
Type : Choisissez « EKC ».
Alarme : Doit toujours être « Distan ». Les limites d’alarme
dans le régulateur sont utilisées.
Les autres réglages sont en général semblables à ceux du m2.
Menu suivant
Maintenez la touche ↵ enfoncée jusqu’à ce que le deuxième écran
Paramétrage de points apparaisse.
Type source : Choisissez « ECHELON ». (= transmission de données)
1ere sonde : Ici, il convient de choisir le paramètre qui doit être
affiché en premier.
1e sonde :
Ici, il convient de choisir le paramètre qui doit être
affiché en second.
Les autres réglages sont en général semblables à ceux du m2.
m2 - Version 3.11
33
Logique d'alarme
Lorsque qu’une alarme s’enclenche, une série de réglages détermineront les fonctions qui doivent être activées.
Lors de la définition de chaque point, un numéro d’action de 1 à 15 est
réglé.
Dans l’illustration de menu suivante sont réglées les fonctions qui doivent être activées pour le numéro d’action en question.
Numéro
d’action
Une pression sur « Mute » initialise l’alarme.
1
2
3
Une pression sur « Mute » initialise l’alarme sur AKM.
9
10
11
Comme décrit ci-dessus, l’on envoie également le statut d’alarme 0 à AKM,
si l’alarme s’éteint d’elle-même.
Numéro d’action à utiliser lors du réglage du trigger
5
6
7
12
13
14
15
4
5
6
7
8
1
2
1
1
Buzzer
1
1
1
1
1
1
1
1
Voyant
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
D
1
D
1
1
1
1
1
1
Relais 1
3
4
8
1
Réglage du trigger
Relais 2
Cligno
Fonction
Modem 1
Modem 2
Modem 3
1
D
Modem 4
1
D
Modem. 5
1
D
Impres.
1
1
Les lignes Dial Out de 1 jusqu’à
5 ne seront visibles que si
l’option « Mode » est choisie
dans le menu « AK Communication Setup ».
Les réglages du trigger affichés sont des réglages d’usine mais il est possible de les modifier, en
fonction des besoins.
Le réglage a la fonction suivante :
0 : Aucune action
1 : Action
D : Action mais uniquement en journée
N : Action mais uniquement la nuit
La définition de jour et de nuit se règle dans «
SYSTEM TIME SETUP ».
Réglages d'appel
Dispositif de sortie:
Réglages
Description
Relais 2:
Déclenchement: 000000000
Autorise le controle de l'alimentation du modem
34
m2 - Version 3.11
Exemple
La sirène est sur ON quand
l’action 1, 2, 9 ou 10 est exécutée.
Le relais 1 est sur ON quand
l’action 2, 7, 10 ou 15 est exécutée.
Le numéro suivant est utilisé lorsque l’action 1,
2, 3, 8, 9, 10 ou 11 est exécutée.
(3 et 11 uniquement en journée)
3.11
m2 - Version
35
Bibliographie
Manuel
RS.8A.Nx.04
Fournit toutes indications sur la manière d'utiliser le m2.
Manuel
RS.8C.Gx.04
Fournit toutes instructions sur l'utilisation du m2 à partir d'un PC et du
logiciel DCS (Danfoss Central Station).
Instructions
RI.8B.Mx.04
Fournit toutes indications sur la manière d'installer le m2 et le raccordement des régulateurs EKC.
Installation
RI.8B.Nx.04
Fournit toutes indications sur les communications de données EKCLONWORKS avec le m2.
Fonctionnel
RC.8A.Mx.04
Fournit toutes indications sur les fonctions de communications GSMSMS du m2.
x = numéro de version
Danfoss n’assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites .Dans un souci constant d’amélioration, Danfoss se
réserve le droit d’apporter sans préavis toutes modifications à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications n’affectent pas les caractéristiques
déjà arrêtées en accord avec le client. Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes.
Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S. Tous droits réservés.
36
m2 - Version 3.11

Manuel Système m2 de Surveillance, de Commande et d

Transcription

Documents pareils

table retro 80`s

FICHE CHEF DE CELLULE DE CRISE (Directeur)

Alarme ouverture de porte

OE Technicien alarme H F - MGTECH

Pub Alarme intrusion 2011

Bouton d`alarme Marque : TEKNIM Fabricant : TEKNIM

Configurer l`accès internet NOKIA XL

Tecno Globe procedure cder télécommandes

Bulletin d`adhésion word
