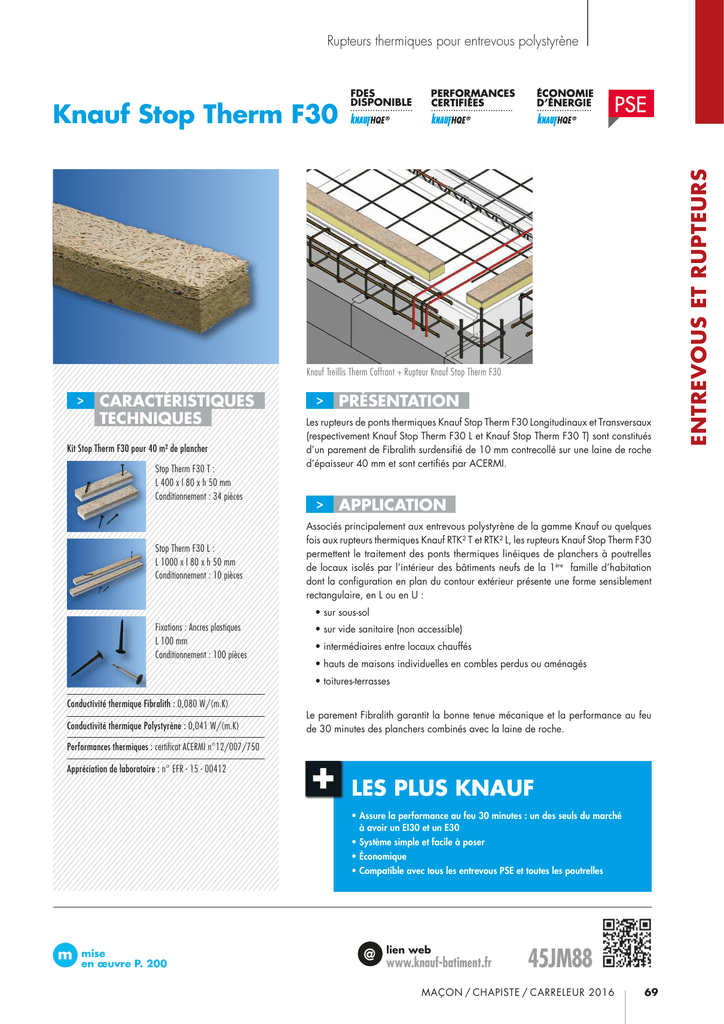

Knauf Stop Therm F30

Rupteurs thermiques pour entrevous polystyrène
Knauf Treillis Therm Coffrant + Rupteur Knauf Stop Therm F30
>
CARACTÉRISTIQUES
TECHNIQUES
Kit Stop Therm F30 pour 40 m² de plancher
Stop Therm F30 T :
L 400 x l 80 x h 50 mm
Conditionnement : 34 pièces
Stop Therm F30 L :
L 1000 x l 80 x h 50 mm
Conditionnement : 10 pièces
>
PRÉSENTATION
Les rupteurs de ponts thermiques Knauf Stop Therm F30 Longitudinaux et Transversaux
(respectivement Knauf Stop Therm F30 L et Knauf Stop Therm F30 T) sont constitués
d’un parement de Fibralith surdensifié de 10 mm contrecollé sur une laine de roche
d’épaisseur 40 mm et sont certifiés par ACERMI.
>
APPLICATION
Associés principalement aux entrevous polystyrène de la gamme Knauf ou quelques
fois aux rupteurs thermiques Knauf RTK² T et RTK² L, les rupteurs Knauf Stop Therm F30
permettent le traitement des ponts thermiques linéiques de planchers à poutrelles
de locaux isolés par l’intérieur des bâtiments neufs de la 1ère famille d’habitation
dont la configuration en plan du contour extérieur présente une forme sensiblement
rectangulaire, en L ou en U :
• sur sous-sol
Fixations : Ancres plastiques
L 100 mm
Conditionnement : 100 pièces
• sur vide sanitaire (non accessible)
• intermédiaires entre locaux chauffés
• hauts de maisons individuelles en combles perdus ou aménagés
• toitures-terrasses
Conductivité thermique Fibralith : 0,080 W/(m.K)
Conductivité thermique Polystyrène : 0,041 W/(m.K)
Le parement Fibralith garantit la bonne tenue mécanique et la performance au feu
de 30 minutes des planchers combinés avec la laine de roche.
Performances thermiques : certificat ACERMI n°12/007/750
Appréciation de laboratoire : n° EFR - 15 - 00412
LES PLUS KNAUF
• Assure la performance au feu 30 minutes : un des seuls du marché
à avoir un EI30 et un E30
• Système simple et facile à poser
• Économique
• Compatible avec tous les entrevous PSE et toutes les poutrelles
ise
m m
en œuvre P. 200
ien web
@ lwww.knauf-batiment.fr
45JM88
MAÇON / CHAPISTE / CARRELEUR 2016
69
ENTREVOUS ET RUPTEURS
Knauf Stop Therm F30
FDES
DISPONIBLE
ENTREVOUS ET RUPTEURS
1
Rupteurs thermiques pour entrevous polystyrène
Knauf Stop Therm F30 (suite)
GAMME
Knauf Stop Therm F30 est constitué d'un parement Fibralith de 10 mm et de 40 mm de laine de roche.
Rupteurs thermiques
Dimensions
Pièces par colis
Knauf Stop Therm F30 T
L 400 x l 80 x h 50 mm
50
Knauf Stop Therm F30 L
L 1000 x l 80 x h 50 mm
50
Fixations
100 mm
500
Kit Stop Therm F30 T (8 kits par palette)
-
50 pièces + 100 fixations
Kit Stop Therm F30 L (6 kits par palette)
-
50 pièces + 100 fixations
PERFORMANCES THERMIQUES
Exemple de coefficient de transmission linéique Ψ des planchers haut en toit-terrasse (Étude CSTB 14-67 REF DIR/HTO
2015-021-BB/LS 23.02.2015)
Plancher haut
ISC
Hourdiversel G SC
®
R = 4,35
Doublage
continu
Knauf Stop Therm
F30 +
Treillis Therm G SC
R = 4,35
continu
Hauteur plancher
ΨL/(m.K)
ΨT /(m.K)
ΨM W/(m.K)
12+5
0,053
0,071
0,06
15+5
0,054
0,074
0,07
20+5
0,055
0,076
0,07
12+5
0,054
0,068
0,06
15+5
0,053
0,070
0,06
20+5
0,051
0,073
0,06
Hauteur planchers = hauteur coffrante de l’entrevous + hauteur rehausse éventuelle + épaisseur dalle de compression.
PERFORMANCES FEU
Les planchers de haut de vide sanitaire accessible des habitations de 1ère famille doivent justifier d’une résistance au feu de 30 minutes. Les planchers
à poutrelles béton préfabriquées avec entrevous Knauf Therm, munis des rupteurs Knauf Stop Therm F30, permettent de satisfaire cette exigence,
selon l’appréciation de laboratoire EFECTIS 13-A-212 Révision 1 du 14 octobre 2013, qui confirme la satisfaction aux performances E30 et EI 30.
7
3
6
5
4
2
1
11
10
9
8
12
13
PERFORMANCES MÉCANIQUES
Voir page 182
Exemple de toiture-terrasse comprenant :
1. Dalle de compression en béton
2. Enduit d’imprégnation à froid et pare-vapeur en feuille bitumineuse
3. Équerre de pare-vapeur
4. Plot de colle à froid
5. Panneau isolant Knauf Therm TTI Th36 SE ou Knauf Thane MulTTI
6. Revêtement d’étanchéité bicouche en feuille bitumineuse
7. Équerre de renfort + relevé d'étanchéité
8. POLYPLAC ou contre-cloison en BA13
9. Plaque de plâtre
10.Laine minérale pour assurer la continuité de l’isolation verticale
11.Knauf Stop Therm feu 30 minutes
12.Poutrelle précontrainte ou treillis
13.Entrevous sans languette Knauf Hourdiversel® G ou Knauf Treillis Therm G
Konseils Knauf
Afin de faciliter la mise en œuvre des ancres plastiques
dans les Stop Therm F30, nous conseillons de réaliser
un avant-trou avec une pointe, dans le parement Fibralith.
