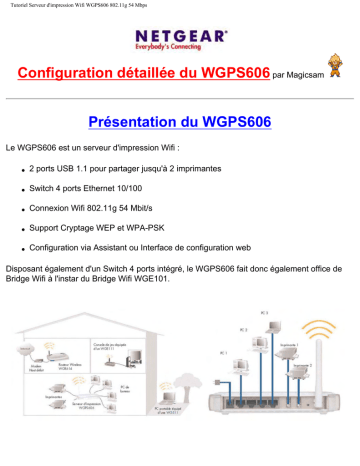

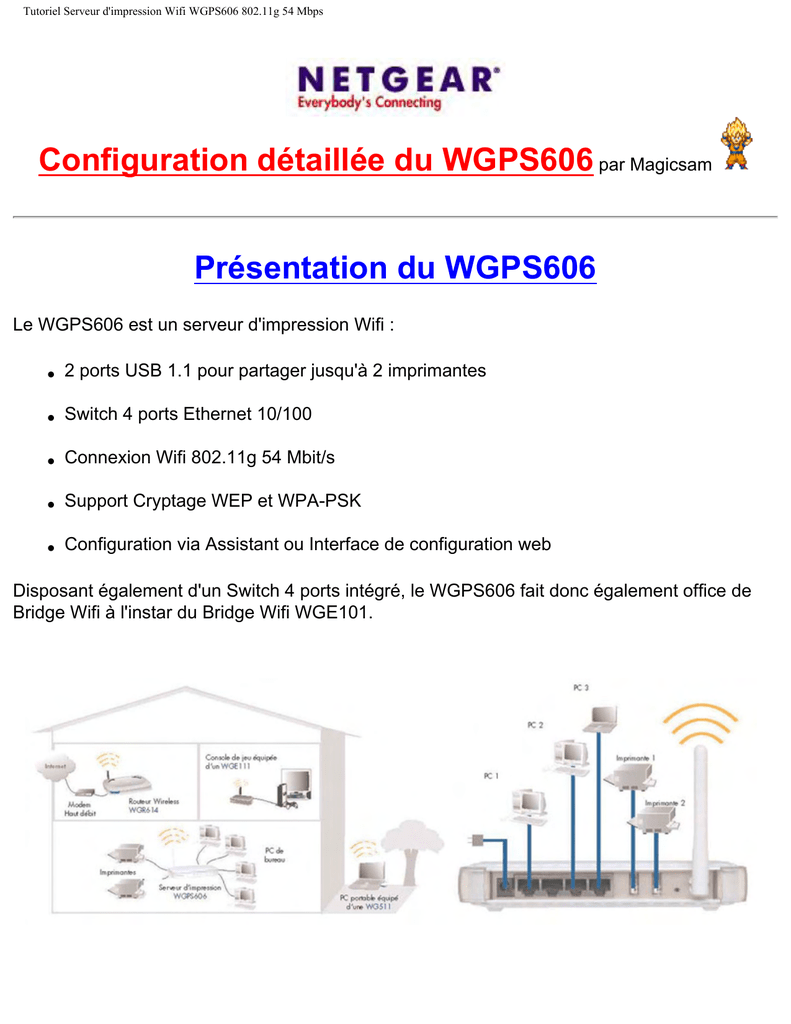

Tutoriel Serveur d'impression Wifi WGPS606 802.11g 54 Mbps
Configuration détaillée du WGPS606 par Magicsam
Présentation du WGPS606
Le WGPS606 est un serveur d'impression Wifi :
●
2 ports USB 1.1 pour partager jusqu'à 2 imprimantes
●
Switch 4 ports Ethernet 10/100
●
Connexion Wifi 802.11g 54 Mbit/s
●
Support Cryptage WEP et WPA-PSK
●
Configuration via Assistant ou Interface de configuration web
Disposant également d'un Switch 4 ports intégré, le WGPS606 fait donc également office de
Bridge Wifi à l'instar du Bridge Wifi WGE101.
Configuration nécessaire :
●
●
●
●
●
1 Navigateur Internet pour accéder à l'interface de configuration
au moins 1 ordinateur avec le protocole TCP/IP installé
1 Routeur ou Point d'accès Wifi compatible 802.11b ou 802.11g
Windows 98SE, Me, 2000, et XP
le partage d'imprimante doit également fonctionner avec d'autres Systèmes
d'exploitation, cette possibilité n'a cependant pas été testée et n'est pas supportée par
Netgear
Remarques préliminaires :
●
●
●
Seule l'adresse IP du WGPS606 sera visible depuis le routeur présent sur votre réseau.
Chaque PC connectés sur le WGPS606 disposera de sa propre adresse IP locale, mais
il ne sera pas possible des les voir sur la liste des périphériques disponibles depuis
votre routeur ou point d'accès Wifi.
Si la diffusion du nom SSID est désactivée sur votre routeur ou point d'accès Wifi,
l'Assistant de configuration du WGPS606 ne pourra pas détecter le réseau.
Il faudra alors configurer le nom SSID manuellement.
Seule la fonction d'impression est supportée par le WGPS606 pour les imprimantes
multifonctions (imprimante/fax/scanner).
Il ne sera pas possible de partager les fonctions de fax ou de scanner.
Liste de compatibilité des imprimantes USB : (liste non hexaustive)
http://www.netgear-forum.com/forum/index.php?showtopic=27225
http://kbserver.netgear.com/kb_web_files/n101457.asp
Assistant de configuration
1) Démarrer l'Assistant de configuration :
●
Insérer le CD livré avec le WGPS606
ou
●
Récupérer l'Assistant d'installation WGPS606.
Actuellement, dernière version disponible = version 1.1.
Page de Téléchargement sur le site Netgear France
Page de Téléchargement sur le Forum Netgear France
●
Cliquer sur le fichier Autorun.exe ou Setup.exe pour lancer l'Assistant d'installation
WGPS606.
2) Configuration du WGPS606 :
Cliquer sur Set up a printer.
●
●
●
Connecter
l'imprimante
USB au PC
Configurer
l'imprimante en
tant
qu'imprimante
par défaut pour
le PC
Imprimer une
page de test
S'assurer que
le driver est
installé sur les
autres PC du
réseau qui
doivent
partager cette
imprimante
●
●
Suivre les instructions indiquées puis cliquer sur le bouton Next.
Déconnecter
l'imprimante
USB du PC
S'assurer que
le WGPS606
soit allumé
avant de relier
l'imprimante sur
un des 2 ports
USB du serveur
d'impression
Wifi
Si vous installer le serveur d'impression pour la première fois, sélectionner le bouton radio Yes.
Si vous ajouter une seconde imprimante sur le WGPS606, sélectionner le bouton radio No.
Puis cliquer sur le bouton Next.
Connecter un des ports Ethernet du WGPS606 sur la carte réseau du PC.
Puis cliquer sur le bouton Suivant.
Patientez quelques instants pendant la détection du WGPS606.
Connecter l'imprimante sur un des 2 ports USB du WGPS606.
L'imprimante reliée sur le port USB du WGPS606 et maintenant détectée.
Cliquer sur le bouton Next.
Configurer le WGPS606 en mode Europe.
Patienter quelques instants pendant la détection des réseaux Wifi disponibles.
Sélectionner le réseau Wifi sur lequel le WGPS606 doit se connecter.
Activer le cryptage WEP, ou mieux WPA-PSK.
●
Si cryptage WEP
. Security = WEP 128 Bit
. Authentication = Shared Key
. Générer une Phrase Clef identique (Passphrase) à votre Point d'accès ou Routeur Wifi à
l'aide du bouton Generate
●
Si cryptage WPA-PSK
. Simplement entrer une Phrase Clef identique (de minimum 8 caractères) sur le WGPS606 et
le Point d'accès ou Routeur Wifi avec lequel il communique.
. Penser aussi à installer le Patch WPA Windows XP sur chacun de vos PC (uniquement avec
le SP1, déjà présent avec le SP2)
WindowsXP-KB826942-x86-FRA.exe
Patienter quelques instants pendant la sauvegarde des paramètres de configuration Wifi.
Configurer une adresse IP et le masque de sous réseau pour le WGPS606.
Si possible, réserver également cette même adresse IP au WGPS606 depuis l'interface de
configuration du Routeur présent sur le réseau.
Changer le nom (Print Server Name) du WGPS606.
Patienter quelques instants pendant la vérification des paramètres de configuration.
La configuration du WGPS606 est maintenant terminée.
Cliquer sur le bouton Next.
Cliquer sur le bouton Save afin de sauvegarder la configuration du WGPS606 dans un fichier .
txt éditable.
Une fois la sauvegarde effectuée, cliquer sur le bouton Next.
Si désiré, imprimer une page de test à l'aide du bouton Print Test page.
Puis cliquer sur le bouton Finish.
3) Partage de l'imprimante USB sur chaque PC :
Cliquer sur Set up this PC.
Cliquer sur le bouton Yes.
S'assurer que le WGPS606 et le PC soit sur le même réseau.
Cliquer sur le bouton Refresh et patienter quelques instants pendant la détection du
WGPS606.
Sélectionner le WGPS606 à utiliser dans la liste, puis cliquer sur le bouton Next.
Sélectionner l'imprimante à partager, puis cliquer sur le bouton Next.
Patientez quelques instants pendant l'ajout du port Imprimante sur le PC.
Le driver de l'imprimante USB à partager doit être installé sur le PC, si ce n'est pas le cas
cliquer sur le bouton Add Printer pour installer le driver de l'imprimante.
Sélectionner l'imprimante USB dans la liste puis cliquer sur le bouton Next.
La configuration du PC afin de partager l'imprimante USB est maintenant terminée.
Cliquer sur le bouton Finish.
Répéter l'opération pour chaque PC du réseau devant partager l'imprimante USB.
Interface de configuration Web
1) Se connecter à l'interface de configuration
Relier un des ports LAN du WGPS606 sur la carte réseau Ethernet d'un PC.
Configurer la carte réseau Ethernet du PC avec une adresse IP fixe du même plan
d'adressage IP que le WGPS606 (192.168.0.10 / 255.255.255.0 par exemple).
Se connecter à l'interface de configuration du Bridge en entrant l'adresse http://192.168.0.102
depuis votre Navigateur Internet.
Nom d'utilisateur = admin
Mot de passe = password
Avant de commencer la configuration Wifi du WGPS606 :
- Dans l'interface de configuration de votre Point d'accès ou Routeur Wifi, si le contrôle par
adresse MAC est activé, s'assurer que l'adresse MAC du WGPS606 (que l'on peut connaître
en Status) est bien autorisée.
- Par la suite, il faudra également autoriser sur votre Point d'accès ou Routeur Wifi la ou les
adresses MAC des cartes réseau Ethernet du ou des PC connectés en RJ45 derrière le
WGPS606.
2) Le Menu Setup
. Printer Server Settings
IP Settings
IP Address
Current IP Address:
Current IP Subnet Mask:
192.168.0.102
255.255.255.0
Change to:
IP Address
192
. 168
.0
IP Subnet Mask
255
. 255
. 255 . 0
. 102
Suggested Values
WGPS606 Name
WGPS606
Apply
Cancel
- Le WGPS606 fonctionne par défaut comme un client DHCP.
Une adresse IP sera alors attribuée de façon dynamique (ce qui n'empêche pas de réserver
une adresse IP fixe au WGPS606 depuis l'interface de configuration du Routeur présent sur le
réseau).
Cependant, si aucun serveur DHCP n'est détecté sur le réseau, l'adresse IP par défaut du
WGPS606 est 192.168.0.102 / 255.255.255.0.
Si besoin, il est également possible de configurer une adresse IP fixe de son choix en cochant
l'option Change to, puis en configurant l'adresse IP et le masque de sous réseau désirés.
- Changer le nom (WGPS606 Name) du WGPS606.
Vous pourrez ainsi accéder à l'interface de configuration du WGPS606 par l'adresse http://
WGPS606 Name.
- Puis cliquer sur le bouton Apply pour sauvegarder les paramètres.
. Wireless Settings
Wireless Settings
Wireless Network Name (SSID)
SSID
Use this SSID
Select Existing Network
Refresh
Country / Region
Details
Europe
Security Settings
Wireless Security:
Disable
Apply
Cancel
- Configurer le même nom SSID (Use this SSID) que sur votre Point d'accès ou Routeur Wifi.
A noter qu'il est également possible de détecter les réseaux Wifi disponibles:
. Cocher l'option Select Existing Network et sélectionner le nom SSID correspondant au
réseau avec lequel le WGPS606 doit communiquer
. le bouton Refresh permettant d'actualiser la liste des réseaux Wifi disponibles
. le bouton Details permettant de donner quelques informations sur les réseaux détectés
. les paramètres de configuration Wifi sont alors automatiquement configurés pour
correspondre au réseau Wifi sélectionné, et ne peuvent pas être modifiés manuellement
- Configurer le WGPS606 en mode Europe (Country / Region).
- Activer le cryptage WEP, ou mieux WPA-PSK :
- WEP
Wireless Settings
SSID
Use this SSID
Refresh
Country / Region
Details
Europe
Security Settings
Wireless Security:
WEP
Security Encryption (WEP)
Authentication:
Shared Key
Key Size:
128 Bit (26 Hex chars)
Security Encryption (WEP) Key
Passphrase: password
Generate
Key 1:
Key 2:
Key 3:
Key 4:
Apply
. Wireless Security = WEP
. Authentication = Shared Key
. Key Size = 128 Bit
Cancel
. Générer une Phrase Clef identique (Passphrase) à votre Point d'accès ou Routeur Wifi à
l'aide du bouton Generate
- WPA-PSK
Wireless Settings
SSID
Use this SSID
Refresh
Country / Region
Details
Europe
Security Settings
Wireless Security:
WPA - PSK
Security Encryption (WPA-PSK)
Passphrase : password
Encryption:
TKIP
Apply
Cancel
. Simplement entrer une Phrase Clef identique (de minimum 8 caractères) sur le WGPS606 et
le Point d'accès ou Routeur Wifi avec lequel il communique.
. Penser aussi à installer le Patch WPA Windows XP sur chacun de vos PC (uniquement avec
le SP1, déjà présent avec le SP2)
WindowsXP-KB826942-x86-FRA.exe
- Puis cliquer sur le bouton Apply pour sauvegarder les paramètres Wireless Settings.
. Advanced Wireless Settings
Advanced Wireless Settings
✔
Enable wireless router radio
802.11 Mode:
802.11g only
Power Saving:
Off
2.4GHz Preamble:
auto(long)
RTS/CTS Threshold:
2346 ( 256 - 2346, default 2346 )
Apply
Cancel
- Cocher l'option Enable wireless router radio afin d'activer le Wifi (option activée par défaut)
- Configurer le WGPS606 en mode 802.11g only, si bien sûr vous disposez uniquement de
périphériques Wifi 802.11g.
- Si nécessaire configurer l'option 2.4GHz Preamble en short pour favoriser la qualité de la
connexion Wifi, auto(long) ajustant au mieux la portée et la qualité de la connexion.
- Puis cliquer sur le bouton Apply pour sauvegarder les paramètres.
La configuration Wifi du WGPS606 est maintenant terminée, vous pouvez vous assurer que ce
dernier est bien connecté à votre réseau Wifi en consultant le menu Status.
3) Le menu Maintenance
. Status
Status
Wireless Settings
Network Name (SSID)
Connection Status
Signal strength
Channel
Security
SSID
Wireless connected
78%
1
WPA - PSK
IP Settings
IP Address
IP Subnet Mask
192.168.0.102
255.255.255.0
System
Name
Mac Address
Firmware Version
WGPS606
00:00:00:00:00:00
V1.0_020
Printers
LPT1
LPT2
None
None
No printer
No printer
Refresh
Indique l'état de la connexion Wifi, la qualité du signal, les différents paramétrages du
WGPS606, l'état des deux ports imprimantes USB, ainsi que l'adresse Matériel MAC et la
version du Firmware.
. Change Password
Change Password
Old Password
Set Password
Repeat New Password
Apply
Cancel
Afin de modifier le mot de passe par défaut (=password) permettant d'accéder à l'interface de
configuration du WGPS606.
Pour une meilleure sécurité, il est vivement conseillé de systématiquement modifier ce mot de
passe.
. Upgrade Firmware
Upgrade Firmware
Locate and select the upgrade file from your hard disk:
Parcourir...
Upload
Cancel
Fonction indispensable pour mettre à jour le firmware du WGPS606.
Cliquer sur le bouton Parcourir et ouvrir le fichier .img du dernier firmware.
Cliquer ensuite sur le bouton Upload et patienter jusqu'à la fin du traitement, surtout ne pas
l'interrompre.
Consignes importantes :
- Ne pas faire la mise à jour en WIFI.
- Effectuer la mise à jour depuis un PC relié au WGPS606 avec un cable RJ45.
- Bien attendre que le chargement du nouveau firmware soit complet, ne surtout pas
interrompre la mise à jour en cours.
Actuellement, dernier firmware disponible = 1.0.020
Page de Téléchargement sur le site Netgear France
Page de Téléchargement sur le Forum Netgear France
Petite précision concernant la mise à jour du firmware :
- Si le firmware déjà présent vous donne entière satisfaction, s'il fonctionne parfaitement, si
aucune des nouvelles fonctionnalités du dernier firmware ne vous intéressent, la mise à jour
n'est pas nécessaire.
. Backup Settings
Backup Settings
Save a Copy of Current Settings
Backup
Restore Saved Settings from a File
Browse...
Restore
Revert to Factory Default Settings
Erase
Permet de sauvegarder/restaurer les paramètres de configuration dans un fichier à l'aide des
boutons Backup et Restore.
A noter également le bouton Erase qui permet de réinitialiser le WGPS606 à la configuration
d'origine (exactement identique que de faire un reset matériel avec le petit bouton situé à
l'arrière du serveur d'impression Wifi).
4) Quitter l'interface de configuration
. Logout
Thank you for using the NETGEAR Web-based WGPS606
Configuration Utility.
Pour quitter l'interface de configuration du WGPS606.

Tutoriel Serveur d`impression Wifi WGPS606 802.11g 54 Mbps

Transcription

Documents pareils

J3TEL Institut

IRTS Ile de France Montrouge/Neuilly – sur

Charte d`utilisation du réseau Wifi Patients de l`Hôpital Saint Joseph

Dreambox _reseau_Wifi

La Radio Internet

accès internet sur l` île de re

Réinitialisation d`un routeur LinkSys et changement du mot de

SALLE BREVENT Capacité : Configuration en U = 21 personnes

marché hotspot wifi lac des sapin
