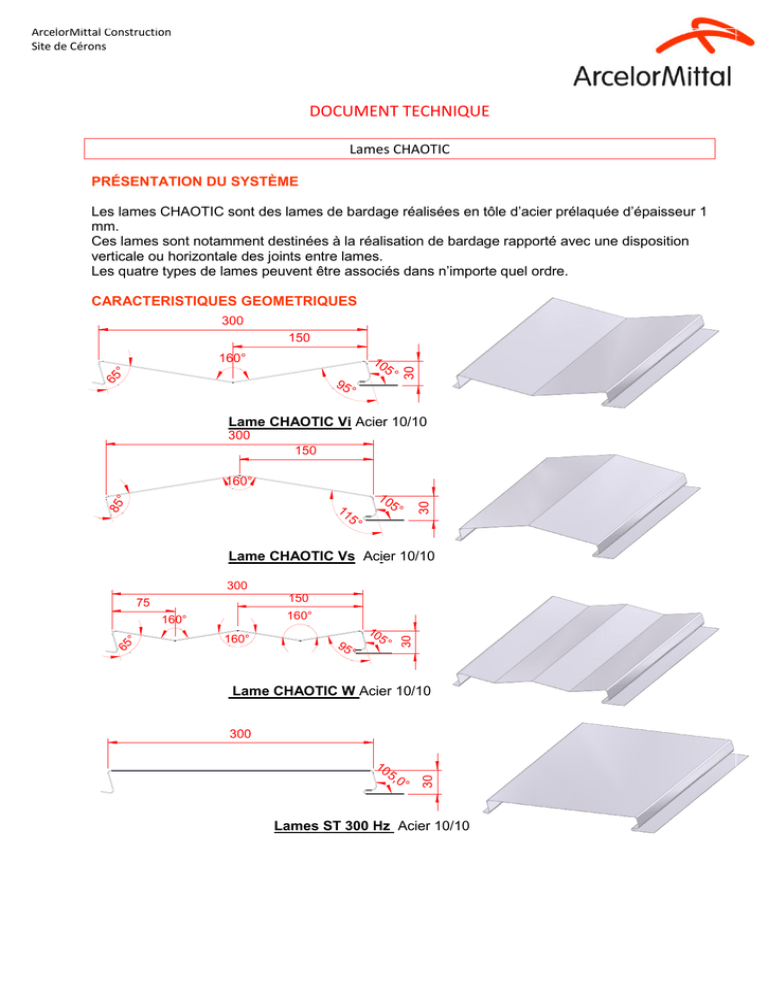

DOCUMENT TECHNIQUE

ArcelorMittal Construction
Site de Cérons
DOCUMENT TECHNIQUE
Lames CHAOTIC
PRÉSENTATION DU SYSTÈME
Les lames CHAOTIC sont des lames de bardage réalisées en tôle d’acier prélaquée d’épaisseur 1
mm.
Ces lames sont notamment destinées à la réalisation de bardage rapporté avec une disposition
verticale ou horizontale des joints entre lames.
Les quatre types de lames peuvent être associés dans n’importe quel ordre.
CARACTERISTIQUES GEOMETRIQUES
300
150
65
°
10
95
°
5°
30
160°
Lame CHAOTIC Vi Acier 10/10
300
150
160°
5°
5°
30
10
°
85
11
Lame CHAOTIC Vs Acier 10/10
300
150
75
160°
160°
10
95
°
5°
30
Lame CHAOTIC W Acier 10/10
300
10
5,
0°
30
65
°
160°
Lames ST 300 Hz Acier 10/10
Association lames CHAOTIC
Masse lames CHAOTIC : 11,1 kg/m²
CARACTERISTIQUES TECHNIQUE
Portée maximale recommandée : 1,5 m
VALEURS DIMENSIONNELLES
Trame 300 mm ± 1 mm
Longueur maximale 6000 mm +0 /- 3
Hauteur : 30 mm sur les rives –
Ht maxi. environ 55,8 mm (Lame CHAOTIC Vs)
Ht min. environ 3,3 mm (Lame CHAOTIC Vi)
CARACTERISTIQUES DU MATERIAU DE BASE
Nuance d’acier
S 320 GD
Type de protection
Galvanisé - Prélaqué
NORMES
NF EN 10346
NF EN 10169
P 34-310
Acier prélaqué : Nuancier Colorissime by ArcelorMittal. Les différentes teintes et aspect de
surface doivent faire l’objet d’une consultation d’ArcelorMittal Cérons sur la faisabilité.
Nota : Dans un contexte d’atmosphère agressive ou d’environnement particulier, nous tenons à
votre disposition un questionnaire d’environnement préalable à toute étude.
FIXATIONS
La fixation de ces lames doit se faire par vis auto perceuses de diamètre 5,5 mm minimum avec
collerette ou rondelle de diamètre 15 mm minimum. La pose de ces lames doit se faire sur une
ossature réglable et réglée conforme aux prescriptions du Cahier CSTB n° 3194 – Conditions
générales de conception et de mise en œuvre de l’ossature métallique et de l’isolation thermique
des bardages rapportés.
ArcelorMittal Construction
Zone d’Activités Industrielles – 33720 CERONS/France
Tel. [+33] (0) 557 981 450 – Fax. [+33] (0) 557 981 460
http://www.arval-construction.fr
