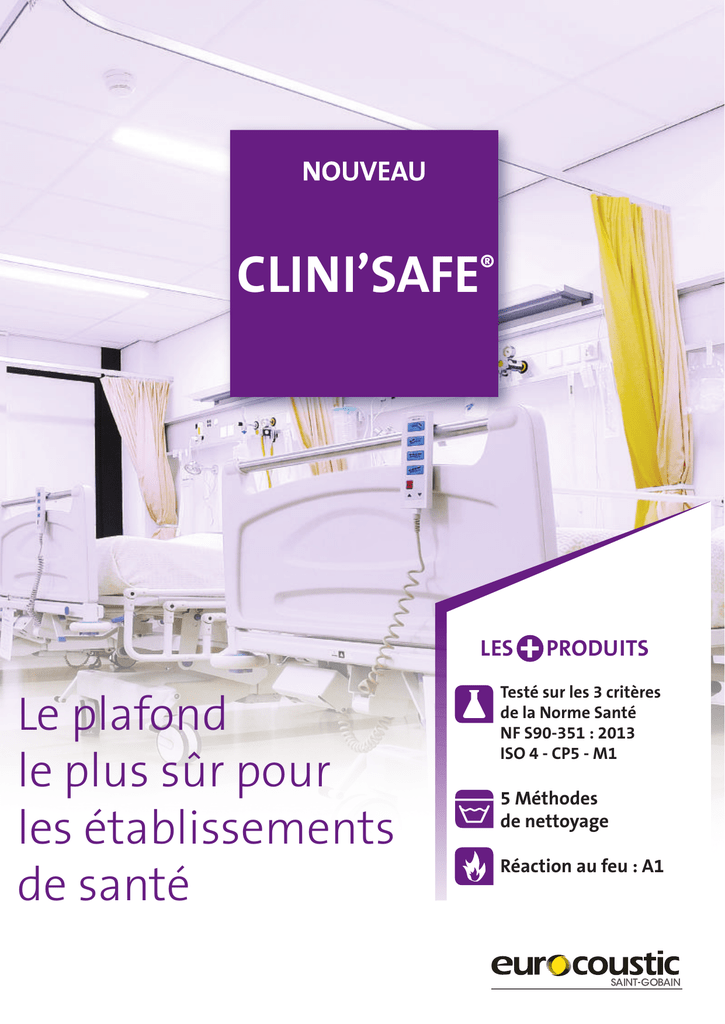

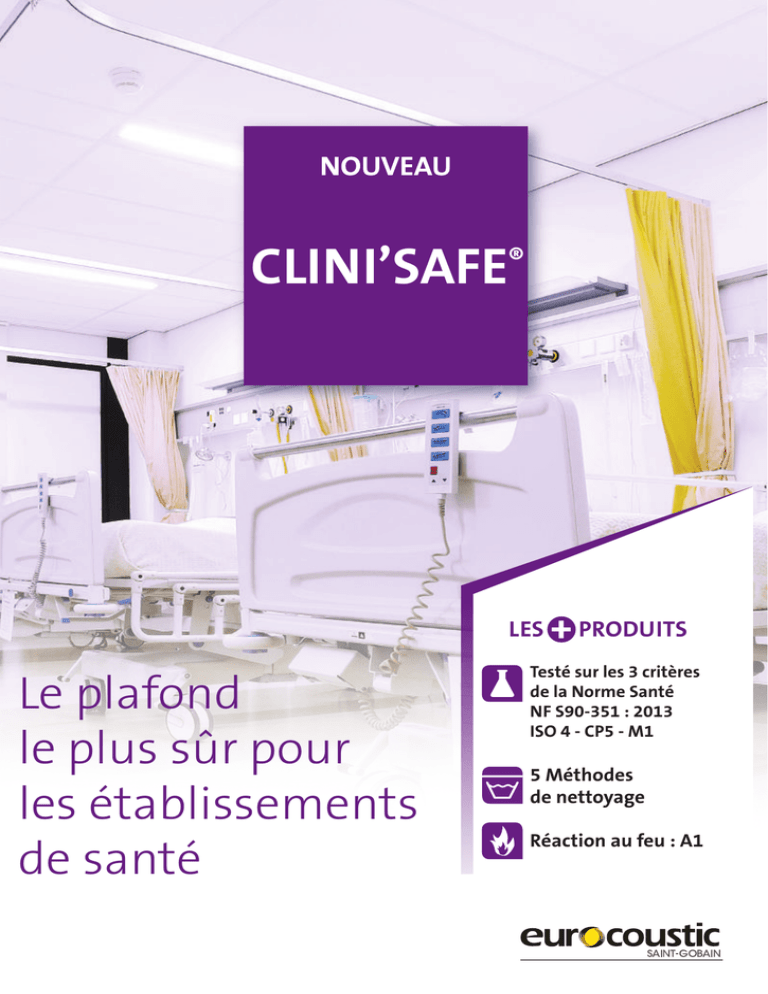

CLINI’SAFE
®
LES
Le plafond
le plus sûr pour
les établissements
de santé
+ PRODUITS
Testé sur les 3 critères
de la Norme Santé
NF S90-351 : 2013
ISO 4 - CP5 - M1
5 Méthodes
de nettoyage
Réaction au feu : A1
CLINI’SAFE®
Le plafond le plus sûr pour les établissements de santé
La Norme NF S90-351: 2013, maîtrise de la contamination aéroportée, s’applique aux
établissements de santé et apparentés. Cette nouvelle Norme remplace la Norme NF
S90-351: 2003 dont elle fait évoluer certaines caractéristiques.
LES TROIS CRITÈRES PRINCIPAUX DE LA NORME NF S90-351 : 2013
• Propreté particulaire de l’air : Classe ISO
Détermine la concentration de
particules émises par le plafond
dans la pièce.
Plus l’indice ISO est faible,
moins le plafond est polluant
ISO9
ISO8
ISO7
ISO5
ISO4
ISO3
ISO2
ISO1
• Cinétique d’élimination des particules - Exprimée en CP (minutes)
CP50
CP40
CP20
CP10
CP5
Représente le temps nécessaire
pour obtenir 90% de
décontamination par rapport
à un pic de pollution initial.
Plus ce temps est court,
moins le plafond retient
la pollution
• Propreté microbiologique - Le classement est exprimé selon un indice de 1 à 100
- Atteste que le plafond ne favorise
pas le développement de bactéries.
- La classe bactériologique (B) devient la classe de propreté microbiologique (M) en août 2013
AVANT
B100
B10
B5
MAINTENANT
M100
M10
Plus l’indice est faible,
plus le plafond est résistant
à la prolifération des bactéries
M1
LES ZONES D’APPLICATION :
Les établissements de santé sont classés en 4 zones en fonction de l’utilisation du local, de la
vulnérabilité du patient, du risque de biocontamination, de la nature et de la durée des soins
qui lui sont prodigués…
Zone 1 : Zone à Risques Faibles : Couloirs, salles d’attentes, accueil.
Pas d’exigence spécifique.
Zone 2 : Zone à Risques Modérés : Chambre polyvalente, salle d’imagerie.
Exigence Norme : ISO 8 – CP20 – M100
Zone 3 : Zone à Hauts Risques : Salle de chirurgie cardio-vasculaire,
salle d’obstétrique, salle d’imagerie interventionnelle.
Exigence Norme : ISO 7 – CP10 – M10
Zone 4 : Zone à Très Hauts Risques : Salle d’orthopédie prothétique, bloc opératoire.
Exigence Norme : ISO 5 – CP5 – M1
CLINI’SAFE®
Des performances adaptées aux
établissements de santé
La gamme de plafonds Clini’Safe® répond aux exigences de
sécurité de l’ensemble des zones. Elle apporte aux patients et
personnels médicaux le confort acoustique nécessaire grâce à un
coefficient alpha sabine élevé. Elle bénéficie aussi d’un très bon
coefficient de réflexion lumineuse qui contribue au bien-être des
utilisateurs, patients ou personnels de santé.
LES PLAFONDS CLINI’SAFE®
SELON LA NORME RELATIVE
AUX ÉTABLISSEMENTS
DE SANTÉ
PROPRETÉ PARTICULAIRE
DE L’AIR
ISO4
+ DE SÉCURITÉ
• Testé sur les 3 critères de la Norme Santé NF S90-351 : 2013
• Réaction au feu : A1
• Résistance au feu : SF 30(1)
Les plafonds Clini’Safe® A 15 mm (600 x 600 et 1200 x 600 mm) mis en œuvre avec une ossature T24 QUICK-LOCK®, sont SF 30 selon la Norme NBN 713-020.
• 100% plan quel que soit le degré d’hygrométrie
CINÉTIQUE D’ÉLIMINATION
DES PARTICULES
CP5
PROPRETÉ
MICROBIOLOGIQUE
M1 (selon souche)
M10 (selon souche)
ZONE
DE RISQUE
+ DE PROPRETÉ
Zone 4
• Des méthodes de nettoyage testées par un laboratoire indépendant
- Air comprimé
Zone 3
- Éponge humide avec ou sans détergent/désinfectant
- Vapeur humide avec chiffon sec
+ DE CONFORT
(1)
• Absorption acoustique : αw = 0,90
• Indice de réflexion lumineuse : 85%
Cf. rapport de classement de référence
Voile de verre
décoratif revêtu d’une
peinture blanche
Voile de verre
décoratif revêtu d’une
peinture blanche
Panneau en laine
de roche haute densité
de 15 mm
Panneau en laine
de roche haute densité de
15 mm
Clini’Safe®
Voile de verre naturel
en contre face
Bords A, peints
BORD A
Voile de verre naturel
en contre face
Bords E, peints
BORD E
ZOOM SUR
LES BACTÉRIES TESTÉES
CLINI’SAFE
STREPTOCOCCUS PNEUMONIAE :
Cause la plus commune de méningites
bactériennes communautaires et pneumonies.
®
ASPERGILLUS BRASILIENSIS (NIGER) :
Peut engendrer une perte d’audition définitive,
voir le décès du patient,
chez les personnes immunodéficients.
+ DE SÉCURITÉ
• Les 3 critères de la Norme NF S90-351 : 2013
-Les plafonds Clini’Safe® ne polluent pas : Selon la
classe de propreté particulaire de l’air de la Norme
ISO 14644-1 : ISO 4.
-Les Plafonds Clini’Safe® ne retiennent pas la
pollution : Selon la cinétique d’élimination des
particules : CP5.
-Les Plafonds Clini’Safe® empêchent les bactéries
de se développer : Selon la classe de propreté microbiologique M1(1) ou M10(1) en fonction des souches
testées.
• Sécurité incendie
-Les plafonds Clini’Safe® bénéficient du meilleur
classement possible en terme de réaction au feu :
A1, incombustible.
Les plafonds Clini’Safe® A 15 mm associés
à l’ossature QUICK-LOCK® obtiennent une réaction au
feu de : SF 30(2) selon la Norme NBN 713-020.
• Résistance à l’humidité
-Les plafonds Clini’Safe® sont 100% plan quel que
soit le degré d’hygrométrie grâce aux qualités intrinsèques de la laine de roche Eurocoustic.
(1)
(2)
BACILLUS CEREUS :
Responsable d’intoxications alimentaires
opportunistes.
ESCHERICHIA COLI :
Peut être pathogène entraînant alors
des gastro-entérites, infections urinaires,
méningites, ou septicémies.
CANDIDA ALBICANS :
Provoque des infections fongiques
essentiellement au niveau des muqueuses
digestives et gynécologiques.
ACINETOBACTER BAUMANII :
À l’origine d’infections variées parfois sévères
(infections pulmonaires, infections de plaies
ou de brûlures, …).
STAPHYLOCOCCUS AUREUS
RÉSISTANT À LA MÉTICILLINE :
Provoque des infections cutanées suppuratives,
otites et sinusites, myosites aiguës, infections
de l’appareil respiratoire, phlébites, méningites,
infections des os, …
KLEBSIELLA PNEUMONIAE :
Impliqué dans les cas de pneumonie
nosocomiale.
Cf. certificats
Cf. rapport de classement de référence
+ DE PROPRETÉ
•Des plafonds propres et faciles à entretenir.
- 5 méthodes de nettoyage testées par un laboratoire indépendant.
- À chaque type d’agents salissants, une méthode éprouvée de nettoyage recommandée
par le laboratoire.
Air
comprimé
Poussières
Eponge Vapeur humide
humide + chiffon sec
Eau sale + poussières
Éponge humide
avec détergent
Éponge humide
avec désinfectant
Graisse
Vapeur humide
+ chiffon sec
- Une résistance à la manipulation accrue grâce à son panneau en laine de roche haute densité et sa finition peinte facile à nettoyer.
+ DE CONFORT
•Confort des locaux
- Absorption acoustique : les plafonds Clini’Safe® obtiennent un αw = 0,90
- Fort coefficient de réflexion lumineuse : les plafonds Clini’Safe®, possèdent un
coefficient de réflexion lumineuse supérieur à 85%, permettant aux utilisateurs
de bénéficier de plus de luminosité et d’un environnement plus confortable.
LE CHOIX ET LES PERFORMANCES
Dimensions :
CLINI’SAFE® A
CLINI’SAFE® E
Épaisseur
(mm)
15
15
Modules
(mm)
600 x 600
1200 x 600
600 x 600
1200 x 600
Couleurs, décors et finitions :
Couleur :
Finition :
Blanc
Voile et
bords peints
Restez connecté avec CLINI’SAFE ®
VISIONNEZ LA VIDÉO
CLINI’SAFE® SUR
OU
Bord A
T15
T24
Clini’Safe® A 15 mm
>> Panneau rigide autoportant en laine de
roche.
>> Finition blanche peinte sur face apparente.
>> Bords peints.
>> Renforcé par un voile de verre naturel en
contre face.
A
Absorption acoustique
α 1.0
0.8
•Les plafonds Clini’Safe ® A 15 mm répondent aux
exigences microbiologiques des Zones de type 4 et 3 :
Propreté
Cinétique
Zones particulaire de d’élimination des
l’air
Particules
ISO 4
CP5
M1
Escherichia coli, Klebsiella
pneumoniae, Aspergillus niger,
Candida albicans
3
ISO 4
CP5
M10
Acinobacter baumannii, Bacillus cereus, Streptococcus
pneumoniae, Staphylococcus
aureus résistant à la méthicilline (SARM)
G
Mise en œuvre
•Elle sera conforme aux prescriptions du DTU 58.1 Normes
NF P 68203-1 et 2 et autres DTU en vigueur selon la
nature des locaux.
•Il est recommandé de prévoir une circulation d’air entre
les locaux et le plénum afin d’équilibrer la température et
les pressions de part et d’autre du plafond.
•Les plafonds Clini’Safe® A 15 mm se posent sur une ossature T15 - T24.
•Les dalles se découpent au cutter sans bruit ni poussière.
P
Entretien
•La surface peinte des plafonds Clini’Safe® A 15 mm ne
retient pas les poussières , ce qui facilite son entretien.
•Les plafonds Clini’Safe® A 15 mm peuvent être nettoyés à
l’aide de : brosse légère, aspirateur, air comprimé, éponge
humide (avec ou sans détergent / désinfectant), vapeur
humide + chiffon sec.
•Les plafonds Clini’Safe® A 15 mm résistent aux désinfectants les plus répandus dans les milieux hospitaliers,
à base de : peroxyde d’hydrogène, dioxyde de chlore et
glutaraldéhyde.
•Ce type d’entretien contribue à la pérennité des plafonds
Clini’Safe® A 15 mm.
0.4
0.2
0
125
250
500
1,000
2,000
C
B
J
D
E
M
N
Zones
Bactéries testées
4
0.6
■ αw = 0,90 : Classe A
Propreté microbiologique
4,000
Hz
Réflexion lumineuse
•Le coefficient de réflexion lumineuse est supérieur à 85%
pour le blanc.
Réaction au feu
• Selon la Norme EN 13501-1 : Euroclasse A1 pour le blanc.
Résistance au feu
• Les plafonds Clini’Safe® A 15 mm (600 x 600 et
1200 x 600 mm) mis en œuvre avec une ossature
T24 QUICK-LOCK (voir rapport de classement de référence) sont SF 30 selon la Norme NBN 713-020.
®
Tenue à l’humidité
•100% plan quel que soit le degré d’hygrométrie.
Marquage CE
•N° DoP : 0007-04
TABLEAU RÉCAPITULATIF
Coloris
Blanc
Bords
A
Ossatures
T15 - T24
Dimensions des modules (en mm)
Qualité de l’air intérieur
•Les plafonds Clini’Safe® A 15 mm sont classés A.
Largeur
600
600
Longueur
600
1200
Epaisseur
15
15
Conditionnement
Panneaux / Colis
24
12
8,64
8,64
Colis / Palette
22
22
Classe de Service
A
C
m² / Colis
Comportement dans les établissements de santé
•La Norme NF S90-351 : 2013, maîtrise de la contamination aéroportée :
Propreté particulaire
de l’air
Cinétique d’élimination des
particules
Propreté microbiologique
4
ISO 5
CP5
M1
3
ISO 7
CP10
M10
2
ISO 8
CP20
M100
Les plafonds Clini’Safe® A 15 mm sont conditionnés en caisses
6 faces. Tous les colis Eurocoustic sont protégés par un film
thermorétractable. Bord E
T15
T15
T24
Joint creux
Clini’Safe® E 15 mm
>> Panneau rigide autoportant en laine de
roche.
>> Finition blanche peinte sur face apparente.
>> Bords peints.
>> Renforcé par un voile de verre naturel en
contre face.
A
Absorption acoustique
α 1.0
0.8
G
Mise en œuvre
•Elle sera conforme aux prescriptions du DTU 58.1 Normes
NF P 68203-1 et 2 et autres DTU en vigueur selon la
nature des locaux.
•Il est recommandé de prévoir une circulation d’air entre
les locaux et le plénum afin d’équilibrer la température et
les pressions de part et d’autre du plafond.
•Les plafonds Clini’Safe® E 15 mm se posent sur une ossature T15 - T15 joint creux - T24.
•Les dalles se découpent au cutter sans bruit ni poussière.
P
Entretien
•La surface peinte des plafonds Clini’Safe® E 15 mm ne
retient pas les poussières , ce qui facilite son entretien.
•Les plafonds Clini’Safe® E 15 mm peuvent être nettoyés à
l’aide de : brosse légère, aspirateur, air comprimé, éponge
humide (avec ou sans détergent / désinfectant), vapeur
humide + chiffon sec.
•Les plafonds Clini’Safe ® E 15 mm résistent aux désinfectants les plus répandus dans les milieux hospitaliers,
à base de : peroxyde d’hydrogène, dioxyde de chlore et
glutaraldéhyde.
•Ce type d’entretien contribue à la pérennité des plafonds
Clini’Safe® E 15 mm.
0.6
0.4
0.2
0
125
250
500
1,000
2,000
4,000
■ αw = 0,90 : Classe A
C
B
D
E
M
N
Hz
Réflexion lumineuse
•Le coefficient de réflexion lumineuse est supérieur à 85%
pour le blanc.
TABLEAU RÉCAPITULATIF
Coloris
Blanc
Bords
Réaction au feu
Selon la Norme EN 13501-1 : Euroclasse A1 pour le blanc.
Tenue à l’humidité
•100% plan quel que soit le degré d’hygrométrie.
Marquage CE
•N° DoP : 0007-04
E
Ossatures
T15 - T15 joint creux - T24
Dimensions des modules (en mm)
Largeur
600
600
Longueur
600
1200
Epaisseur
15
15
Conditionnement
Panneaux / Colis
Qualité de l’air intérieur
•Les plafonds Clini’Safe® E 15 mm sont classés A.
24
12
8,64
8,64
Colis / Palette
22
22
Classe de Service
A
C
m² / Colis
Les plafonds Clini’Safe® E 15 mm sont conditionnés en caisses
6 faces. Tous les colis Eurocoustic sont protégés par un film
thermorétractable. Comportement dans les établissements de santé
•La norme NF S90-351 : 2013, maîtrise de la contamination aéroportée :
Zones
Propreté particulaire
de l’air
Cinétique d’élimination
des particules
4
ISO 5
CP5
M1
3
ISO 7
CP10
M10
2
ISO 8
CP20
M100
Propreté microbiologique
•Les plafonds Clini’Safe ® E 15 mm répondent aux exigences microbiologiques des Zones de type 4 et 3 :
Zones
Propreté
particulaire de l’air
Cinétique
d’élimination des
particules
Propreté
microbiologique
Bactéries testées
4
ISO 4
CP5
M1
Bacillus
cereus,Streptococcus
pneumoniae, Aspergillus
niger, Candida albicans
3
ISO 4
CP5
M10
Klebsiella pneumoniae,
Staphylococcus aureus
résistant à la méthicilline
(SARM)
RESPONSABLES
VENTES
DES
FRANCE
ILE DE FRANCE
Erwan LESAGE
Dominique EVRARD
95
78
91
06 86 64 26 51
06 84 63 42 26
75
94
77
10
45
06 07 77 76 08
89
Pascal NIGET
62
06 73 00 37 96
06 32 86 67 68
59
76
Grégory NAVARRO
02
14
50
06 80 26 87 25
93
27
35
54
10
72
45
44
21
18
25
58
36
79
71
86
39
03
Jérémy SIMON
23
06 87 72 85 74
Gauthier GUIGUE 69
69
Franck KUBIACK
06 07 94 69 71
42
63
17
15
24
07
46
12
64
65
30
81
32
34
31
26
05
48
82
06 08 18 06 85
DOM-TOM
& MAGHREB
43
33
Pascal LESBATS
73
38
19
47
74
01
06 74 28 50 67
87
16
40
90
70
37
85
Loubna NEFARI
Tél. : 01 56 37 03 88
Fax : 01 56 37 02 69
Etienne ALEXANDRE
88
52
89
41
49
67
SERVICE CLIENTS
Tél. : +(32) 479 82 97 29
53
56
DALLES ET
OSSATURES PLAFOND
DIRECTEUR DES VENTES
57
55
77
91
28
22
51
78
61
29
06 80 74 85 18
08
60
Yvan LENOIR
+(32) 479 82 97 29
LUXEMBOURG
80
Michaël LEPAGE
Etienne ALEXANDRE
BELGIQUE &
Sébastien HURET
84
04
DALLES ET
OSSATURES PLAFOND
06
Véronique FRANZONI
DIRECTEUR DES VENTES
06 73 84 89 39
13
Etienne ALEXANDRE
83
Tél. : +(32) 479 82 97 29
11
SERVICE CLIENTS
Christine PAILLET
Tél. : 01 56 37 02 42
Fax : 01 56 37 02 69
2A
09
66
2B
Alain BOURDETTE
06 80 64 89 12
RÉGION
NORD
Directeur des Ventes :
Didier BASSET
RÉGION
SUD
Directeur des Ventes :
Pierre-Martin JEANTET
PRODUITS
RESPONSABLE DES VENTES
Pascal LESBATS
Alain BOURDETTE
Véronique FRANZONI
Franck KUBIACK / Gauthier GUIGUE
Dominique EVRARD / Pascal NIGET / Erwan LESAGE
Jérémy SIMON
Yvan LENOIR
Sébastien HURET
Mickaël LEPAGE
Grégory NAVARRO
DALLES ET OSSATURES PLAFOND
Nathalie ROUGHOL
Tél. : 01 56 37 02 41 - Fax : 01 56 37 02 69
Armanda ALVAREZ
Tél. : 01 56 37 02 43 - Fax : 01 56 37 02 69
Christine PAILLET
Tél. : 01 56 37 02 42 - Fax : 01 56 37 02 69
Loubna NEFARI
Tél. : 01 56 37 03 88 - Fax : 01 56 37 02 69
www.eurocoustic.com
Saint-Gobain Eurocoustic
1, place Victor Hugo
92411 Courbevoie Cedex
France
Tel: (+33) 1 56 37 02 40
Fax: (+33) 1 56 37 02 69
Document non contractuel, donné à titre d’information. - Eurocoustic se réserve le droit de modifier les caractéristiques. - Crédits photos : Thinckstock - Istockphoto.
08/2015 - Saint-Gobain Eurocoustic - SA au capital de 4 000 000€ - 307 390 104 RCS Gueret - Siège social : ZI Bellevue, 23350 Genouillac, France.
93
92
