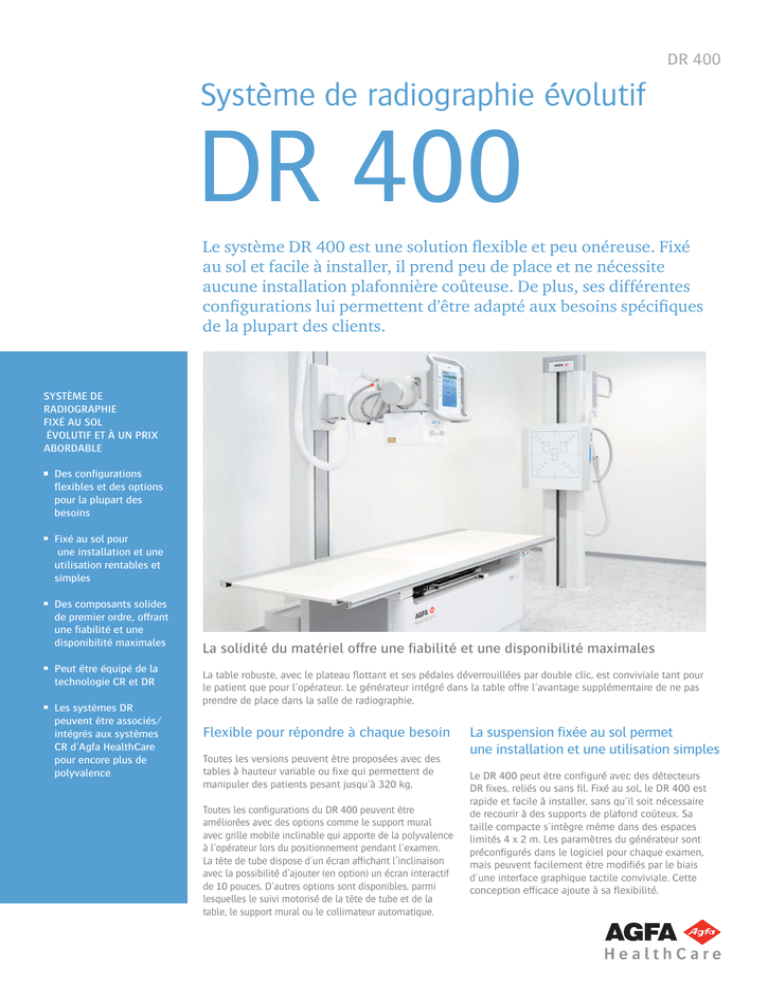

Système de radiographie évolutif

DR 400
Système de radiographie évolutif
DR 400
Le système DR 400 est une solution flexible et peu onéreuse. Fixé
au sol et facile à installer, il prend peu de place et ne nécessite
aucune installation plafonnière coûteuse. De plus, ses différentes
configurations lui permettent d'être adapté aux besoins spécifiques
de la plupart des clients.
SYSTÈME DE
RADIOGRAPHIE
FIXÉ AU SOL
ÉVOLUTIF ET À UN PRIX
ABORDABLE
Des configurations
flexibles et des options
pour la plupart des
besoins
Fixé au sol pour
une installation et une
utilisation rentables et
simples
Des composants solides
de premier ordre, offrant
une fiabilité et une
disponibilité maximales
Peut être équipé de la
technologie CR et DR
Les systèmes DR
peuvent être associés/
intégrés aux systèmes
CR d'Agfa HealthCare
pour encore plus de
polyvalence
La solidité du matériel offre une fiabilité et une disponibilité maximales
La table robuste, avec le plateau flottant et ses pédales déverrouillées par double clic, est conviviale tant pour
le patient que pour l'opérateur. Le générateur intégré dans la table offre l'avantage supplémentaire de ne pas
prendre de place dans la salle de radiographie.
Flexible pour répondre à chaque besoin
Toutes les versions peuvent être proposées avec des
tables à hauteur variable ou fixe qui permettent de
manipuler des patients pesant jusqu'à 320 kg.
Toutes les configurations du DR 400 peuvent être
améliorées avec des options comme le support mural
avec grille mobile inclinable qui apporte de la polyvalence
à l'opérateur lors du positionnement pendant l'examen.
La tête de tube dispose d'un écran affichant l’inclinaison
avec la possibilité d'ajouter (en option) un écran interactif
de 10 pouces. D'autres options sont disponibles, parmi
lesquelles le suivi motorisé de la tête de tube et de la
table, le support mural ou le collimateur automatique.
La suspension fixée au sol permet
une installation et une utilisation simples
Le DR 400 peut être configuré avec des détecteurs
DR fixes, reliés ou sans fil. Fixé au sol, le DR 400 est
rapide et facile à installer, sans qu'il soit nécessaire
de recourir à des supports de plafond coûteux. Sa
taille compacte s'intègre même dans des espaces
limités 4 x 2 m. Les paramètres du générateur sont
préconfigurés dans le logiciel pour chaque examen,
mais peuvent facilement être modifiés par le biais
d'une interface graphique tactile conviviale. Cette
conception efficace ajoute à sa flexibilité.
DR 400
Matériel de premier ordre à toute épreuve Services et assistance
De la robuste table radiographique au support mural,
en passant par la tête de tube et au-delà, le DR
400 offre du matériel de premier ordre pour tous
ses composants. En améliorant la disponibilité et la
fiabilité, la productivité est également augmentée.
Moins d'entretien, cela signifie un coût total de
possession inférieur et une meilleure protection des
investissements de l'hôpital.
Agfa HealthCare offre des solutions de contrats de
service adaptées à la situation du client. Disponibles
en différents niveaux, elles rendent vos coûts de cycle
de vie prévisibles. Une équipe mondiale de quelques 1
000 professionnels peut vous assister dans toutes les
phases de votre projet et même vous
aider à personnaliser votre arbre d'examen ou
connecter vos codes de protocole RIS, améliorant ainsi
votre retour sur investissement. Cette équipe va bien
au-delà de l'assistance technique, offrant des services
à valeur ajoutée tels que la formation d'utilisateur,
formation du personnel biomédical … et mises à jour
logicielles.
Générateurs
Modèle de générateur
Editor HFe 401
Editor HFe 501
Editor HFe 601
Editor HFe 801
Puissance d'entrée
400 V triphasé
400 V triphasé
400 V triphasé
400 V triphasé
Puissance max. (kW)
40
50
65
80
mA max.
500
625
800
800
Gamme kV
40-150 kV
40-150 kV
40-150 kV
40-150 kV
Puissance de sortie à 0,1 s
500 mA à 80 kVp
400 mA à 100 kVp
320 mA à 125 kVp
266 mA à 150 kVp
625 mA à 80 kVp
500 mA à 100 kVp
400 mA à 125 kVp
333 mA à 150 kVp
800 mA à 80 kVp
650 mA à 100 kVp
520 mA à 125 kVp
430 mA à 150 kVp
800 mA à 80 kVp
800 mA à 100 kVp
640 mA à 125 kVp
530 mA à 150 kVp
E7884X
E7252X
E7254FX
E7869XX
E7252X
E7254FX
E7869XX
E7254FX
E7869XX
Tubes à rayons X compatibles E7884X
E7252X
E7254FX
E7869XX
Fourchette pour les paramètres d’exposition
mA
De 10 mA à 800 mA pour les valeurs mA suivantes : 10, 13, 16, 20, 25, 32, 40, 50,
63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 650, 800. (en fonction du modèle de générateur)
mAs
Produit de mA x temps d'exposition de 0,5 mAs à 600 mAs (32 pas)
ms
De 1 à 6 300 millisecondes pour les valeurs de temps suivantes : 1, 2, 3, 4, 5, 6, 8, 10, 11, 13,
16, 20, 25, 32, 40, 50, 63, 80, 100, 130, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250,
1600, 2000, 2500, 3200, 4000, 5000, 6300.
AEC
mAs : 0,5 mAs à 600 mAs durée d'exposition : Temps d'irradiation nominal le plus court = 2 ms
(Contrôle automatique d’exposition)
Tubes à rayons X
Boîtier
Foyer thermique
Angle cible
Capacité thermique (kHU)
Vitesse de l'anode
Toshiba E7884X
Toshiba E7252X
Toshiba E7254FX
Toshiba E7869XX
0,6 - 1,2
0,6 - 1,2
0,6 - 1,2
0,6 - 1,2
12°
12°
12°
12°
300
300
400
600
Basse
Élevée/Basse
Élevée/Basse
Élevée/Basse
2
DR 400
Caractéristiques techniques
TABLE PATIENT
Dimensions
Hauteur (table fixe) : 700 mm
Hauteur (table à hauteur variable) : 550 mm min.
900 mm max.
Largeur : 770 mm
Longueur de la base de la table : 1 400 mm
Largeur du plateau de la table : 810 mm
Longueur du plateau de la table : 2 200 mm
Distance du détecteur au plateau de la table : < 60 mm
Absorption du rayonnement : < 0,7 mm équivalent Al
Déplacement longitudinal du plateau de table : 1 100 mm
Déplacement transversal du plateau de table : 240 mm
Poids max. du patient : 320 kg
Déplacement horizontal du potter dans la table : 500 mm
Contrôle automatique d’exposition : Chambres
d'ionisation à 3 champs
TUBE FIXÉ À LA TABLE
Dimensions
Hauteur du tube : 2 330 mm
Hauteur minimale de la salle : 2 500 mm
Déplacement longitudinal du tube : 1 305 mm
Longueur du bras du tube à rayons X : 930 mm
Hauteur maximale du tube à rayons X foyer
(position verticale) 1 800 mm
Hauteur exacte du foyer en fonction du type de tube
Rotation de la colonne par rapport à son axe vertical :
± 90° (les positions sont déterminées par indentions à 0°,
± 45 °, ± 90 °)
Rotation de l'ensemble tube-collimateur par rapport à son
axe transversal : ± 110°
Mouvement transversal de la tête de tube : ± 7 cm
COLLIMATEUR (manuel)
Dimensions : 183 x 241 x 168 mm (L x P x H)
Filtration inhérente : 2 mm équivalent Al
Centreur lumineux : >160 lx
Filtrage interne additionnel :
- 1 mm Al + 0,1 mm Cu
- 1 mm Al + 0,2 mm Cu
- 2 mm Al
- Aucune filtrage additionnel
Rotation : jusqu'à un maximum ± 180°
Chambre d’ionisation externe pour mesure de la dose patient
COLLIMATEUR (automatique)
Dimensions : 244 x 282 x 216 mm (L x P x H)
Filtration inhérente : 2 mm équivalent Al
Centreur lumineux : >160 lx
Mouvements motorisés de l’obturateur
Filtrage interne additionnel motorisé :
- 1 mm Al + 0,1 mm Cu
- 1 mm Al + 0,2 mm Cu
- 2 mm Al
- Aucune filtrage additionnel
Chambre d’ionisation externe pour mesure de la dose patient
Rotation : jusqu'à un maximum de ± 180°
SUPPORT MURAL
Dimensions
Hauteur : 2 245 m
Largeur : 651 mm
Profondeur : 367 mm
Hauteur minimale du centre du détecteur : 335 mm
Hauteur maximale du centre du détecteur : 1 850 mm
Déplacement vertical du potter : 1 520 m
Absorption du rayonnement (atténuation du panneau
avant, à l'exclusion de l'AEC) : < 0,7 mm équivalent Al
Angulation du potter (potter inclinable) : -20° à +90°
Distance de la surface du support mural - au détecteur :
< 50 mm
Charge maximale sur le potter mural : 32 kg
Contrôle automatique d’exposition : chambres
d'ionisation à 3 champs
POTTER
Le potter dispose toujours de grilles amovibles
Potter disponible pour un détecteur fixe de 43 x 43 cm
Potter disponible pour un détecteur avec une taille de
cassette de 35 x 43 cm (peut être utilisée pour CR et DR)
Le potter adapté aux détecteurs de type format cassette
peut pivoter de paysage à portrait
OPTIONS ET SYSTÈMES - ACCESSOIRES
Le tube peut être motorisé pour le suivi vertical de la
tête de tube sur la table ou un support mural
Collimateur automatique
Écran interactif de 10 pouces sur la tête de tube
Détection automatique de la taille de la cassette dans le
potter de type détecteur/cassette (ACSS)
Matelas
Porte-cassette latéral
Ceinture de compression pour la table
Potter inclinable pour support mural
Espaceur pour support mural
Porte-bébé pour support mural
Grilles anti-diffusantes : grille parallèle et grilles
focalisées avec 70 l/cm, rapport 10:1 distances focales
100/150/180 cm
3
DR 400
Caractéristiques techniques
DONNÉES D'INSTALLATION
Tension secteur : Triphasé 400 V
Compensation de ligne automatique :
+5 %, -10 % à 400 V pour générateur 40 kW/50 kW/65 kW
± 5 % à 400 V pour générateur 80 kW
Consommation électrique :
24 kVA; 72 A (0,2 s) Générateur 40 kW
24 kVA; 89 A (0,2 s) Générateur 50 kW
35 kVA; 112 A (0,2 s) Générateur 65 kW
44 kVA; 134 A (0,2 s) Générateur 80 kW
Hauteur de plafond minimale : 2 500 mm
Conditions ambiantes (fonctionnement)
Température de stockage/transport : -15 °C à + 50 °C
Humidité relative (sans condensation) de stockage/transport :
15 % à 90 %
Pression atmosphérique : 700 hPa à 1 060 hPa
Altitude max. : 3 000 m
POIDS DU PRODUIT
Table (hauteur fixe) y compris le tube et le générateur :
550 kg
Table (hauteur variable) y compris le tube et le générateur :
610 kg
Support mural : 157 kg
196 kg si potter inclinable
Plage de température : +10 °C à + 35 °C
Humidité relative (sans condensation) : 30 % à 75 %
Insight. Delivered.
Agfa HealthCare est un acteur majeur sur le marché des systèmes d’information de
santé et d’imagerie médicale intégrés, proposant aux établissements de santé un
flux d’informations continu et une vision sur 360º des soins au patient. La société
applique une approche holistique originale, qui lui permet de fournir un savoirfaire clinique approfondi et des solutions totalement intégrées pour tout l’hôpital.
Ces solutions spécialisées intègrent les systèmes informatiques et d’imagerie
pour la radiologie, la cardiologie, la mammographie, l’orthopédie et la médecine
vétérinaire. La plateforme IT d’Agfa HealthCare pour tout l’établissement intègre
toutes les données administratives et cliniques des unités de soins. Elle est conçue
pour répondre aux besoins particuliers des professionnels de la santé.
Ce dispositif médical, de classe IIa, fabriqué par Agfa HealthCare NV, est à destination
des professionnels de Santé dans un environnement dédié à la radiologie. Ce dispositif
médical est un produit de santé réglementé qui porte, au titre de cette réglementation,
le marquage CE. L’évaluation de la conformité a été réalisée par Intertek Semko AB
(ID: 0413). Lisez attentivement la notice d’utilisation. Mise à jour décembre 2012.
Agfa et le losange Agfa sont des marques commerciales d'Agfa-Gevaert N.V., Belgique ou de ses filiales.
MUSICA et DX sont des marques commerciales d'Agfa Graphics NV, Belgique ou de ses filiales. Toutes les
autres marques sont la propriété de leurs détenteurs respectifs et sont citées à des fins rédactionnelles
uniquement, sans intention frauduleuse. Les données de cette publication sont à des fins d'illustration
uniquement et ne représentent pas nécessairement les normes ou spécifications qui doivent être
respectées par Agfa HealthCare. Toutes les informations contenues dans ce document sont destinées
uniquement à des fins de conseil, et les caractéristiques des produits et les services décrits dans cette
publication peuvent être modifiés à tout moment sans préavis. Selon la région dans laquelle vous vous
trouvez, il se peut que certains produits et services ne soient pas disponibles. Veuillez contacter votre
représentant commercial local sur agfa.com pour de plus amples informations. Agfa HealthCare s’efforce
de fournir des informations aussi exactes que possible. Cependant, la société ne saurait être tenue
responsable d’éventuelles erreurs typographiques.
© 2015 Agfa HealthCare NV
Tous droits réservés
Imprimé en Belgique
Publié par Agfa HealthCare NV
B-2640 Mortsel - Belgique
51COF FR 00201507
