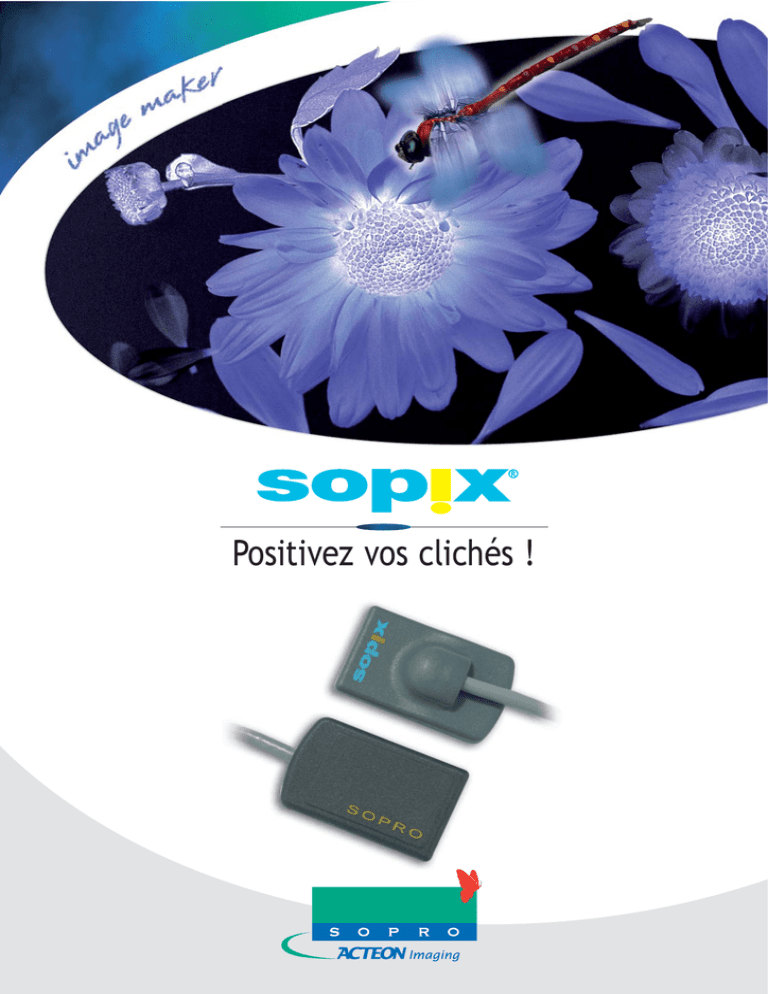

Positivez vos clichés

Positivez vos clichés !
Les capteurs
Des radios
de haute définition
Grâce à l’utilisation de capteurs CCD,
les systèmes de radiologie Sopix
procurent des images de haute
précision avec un contraste élevé
indispensable à la réalisation de votre
diagnostic.
60 ms
100 ms
200 ms
Clichés réalisés avec un générateur de type X-Mind DC, 70 kV, 8 mA.
La fiabilité avant tout
La technologie des capteurs Sopix vous permet
de réaliser jusqu’à 100 000 clichés.
Leur câble est renforcé dans la partie la plus
active pour minimiser les risques de rupture.
Des capteurs disponibles
en Taille 1 et Taille 2
Deux tailles de capteurs vous sont proposées.
Le taille 1 généralement utilisé en position verticale
permet de prendre des radios de 1 à 3 dents.
Le taille 2 est préconisé pour une utilisation horizontale
comme par exemple des clichés de type bitewing.
Taille réelle
Le produit de référence
La technologie USB est aujourd'hui connue et utilisée par tous, c’est pourquoi Sopix USB
est disponible en connexion USB 2.0, compatible avec l’USB 1.1.
Auto alimenté
grâce à son câble USB
Facile à installer,
Sopix se connecte directement à votre ordinateur,
sans recours à une alimentation externe.
Toujours prêt
Le Sopix est toujours prêt à recevoir des rayons.
Vous évitez ainsi toute manipulation logicielle
ou matérielle avant ou après chaque cliché.
Une technologie Hot plug and play
Interchangez les capteurs de taille différente, sans vous soucier de la configuration
du système. Sopix reconnaît instantanément le capteur utilisé et s’adapte aussitôt !
Un monde sans fil !
Sopix Wireless sait se faire oublier grâce à sa taille et son poids (170 g), il vous offre
une totale liberté de mouvement dans votre lieu de travail.
C’est le concept idéal si vous souhaitez l’utiliser en multipostes.
Redimensionnez
votre univers
La mobilité de Sopix Wireless est
un atout majeur car vous avez
la possibilité de disposer votre produit
à l’emplacement de votre choix.
Pour cela, nous avons développé un support
pour le contrôleur et le capteur.
Le Bluetooth,
une technologie d'avance
Le bluetooth fonctionne sur une bande de fréquence
2.4 Ghz et utilise 79 fréquences différentes.
C’est le plus faible consommateur en énergie,
il offre également l’avantage de pouvoir connecter
des périphériques sans notion de direction
dans un rayon d’une dizaine de mètres.
Recharger
Sopix Wireless
Comme votre téléphone portable,
Sopix Wireless se recharge
facilement. Son autonomie
vous permet de réaliser jusqu’à
200 clichés avec une seule charge.
Technologie et logiciel
Une technologie unique
Grâce à la technologie E.C.S™ (Exposure Control System) développée en exclusivité par
Sopro et unique sur le marché, Sopix compense les sur et sous expositions lors de chaque
acquisition, y compris sur des temps d’exposition très courts. Ainsi, vous n’avez à régler
votre minuterie qu’une seule et unique fois pour l’ensemble de vos clichés.
Précision et rapidité d'exécution
Sopix intègre un processeur DSP 32 bits qui fournit 4096 niveaux de gris
afin de vous offrir un meilleur contraste.
Entièrement automatisé
Le contrôleur Sopix intègre une signalétique lumineuse qui vous permet de connaître,
à tout moment, l’état du système (disponible, en acquisition…). Représenté en simultané à l’écran,
le contrôle SOPIX vous permet également de préorienter l’image avant l’exposition de manière
à ce que vos clichés s’affichent toujours dans le bon sens.
La norme TWAIN
Sopix bénéficie de pilotes compatibles avec la norme
internationale TWAIN de manière à ce qu’il fonctionne avec
tous les logiciels d’imagerie disposant de cette norme.
Un logiciel simple qui sait s'adapter à vos besoins
Sopro Imaging rencontre un vif succès auprès des praticiens car il est très apprécié pour sa simplicité
d’utilisation
et sa convivialité. Les mises à jour sont gratuites et s’opèrent automatiquement via internet !
Vous souhaitez que Sopro Imaging soit lié avec
votre logiciel de gestion qui fonctionne en réseau
avec les autres postes du cabinet ? Sopro Imaging
répond à votre besoin grâce à ses nombreuses
possibilités de liaison.
Logiciel d'imagerie
Générateur de rayons X
Radiologie numérique
Caractéristiques techniques
Capteurs
Technologie .................................CCD avec scintillateur
Résolution réelle..........................................20 pl/mm
Résolution théorique...................................22.7 pl/mm
Durée de vie ........................................100 000 clichés
(temps d’exposition 100ms)
Taille du pixel .......................................22 µm x 22 µm
Longueur du câble pour SOPIX USB .....................2 mètres
Longueur du câble pour SOPIX WIRELESS ............0.9 mètres
Capteur Taille 1
Dimensions externes.................................25 x 39.5 mm
Surface active .............................600 mm2 (20 x 30 mm)
Nombre de pixels.......................................1.25 million
Capteur Taille 2
Dimensions externes.................................32 x 42.5 mm
Surface active......................990 mm2 (27.50 x 36.08 mm)
Nombre de pixels......................................2.05 millions
Contrôleur
Contrôleur
Technologie...............................................DSP 32 Bits
Connexion .......................................USB 1.1 & USB 2.0
Acquisition d’image .........................4096 niveaux de gris
Longueur du câble USB....................................5 meters
Logiciel d’imagerie fourni..........................Sopro Imaging
Technologie...............................................DSP 32 Bits
Connexion ................Liaison sans fil bluetooth 1.1 classe 2
Alimentation ...............4 accumulateurs NIMH de TYPE AAA
Temps de charge ................................................1h45
Acquisition d’image .........................4096 niveaux de gris
Logiciel d’imagerie fourni..........................Sopro Imaging
Configuration minimum requise pour le SOPIX USB
Pentium III – 500 Mhz
256 Mo de RAM
20 Go de disque dur
2 ports USB
Système d’exploitation: Windows 98 SE, 2000 Pro SP4, XP Pro SP1
Carte graphique 32 Mo de RAM
USB chipset: Intel ou NEC
Résolution de l’écran: 1024 x 768
Configuration minimum requise pour le SOPIX WIRELESS
Pentium IV – 1,3 Ghz
512 Mo de RAM
20 Go de disque dur
2 ports USB
Système d’exploitation: Windows XP Pro SP2
Carte graphique 32 Mo de RAM
USB chipset: Intel ou NEC
Résolution de l’écran: 1024 x 768
ZAC Athélia IV • Avenue des Genévriers • 13705 La Ciotat cedex • FRANCE • Tél +33 (0) 442 98 01 01 • Fax +33 (0) 442 71 76 90 • E-mail: [email protected] • www.sopro.acteongroup.com
Document non contractuel - Réf. 011186-B - Réf Satelec D76070 - Copyright © 2006 SOPRO. Tous droits réservés. Aucune information ou partie de ce document ne peut être reproduite ou transmise sous quelque forme que ce soit sans la permission préalable de SOPRO.
