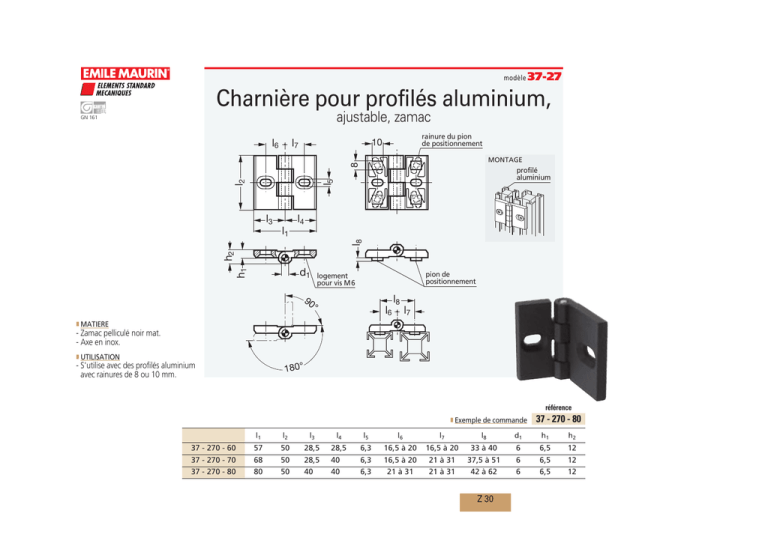

Charnière pour profilés aluminium

modèle 37-27
Charnière pour profilés aluminium,
ajustable, zamac
GN 161
l7
rainure du pion
de positionnement
10
MONTAGE
8
l6
l2
l5
profilé
aluminium
l3
l4
h1
h2
l8
l1
d1
pion de
positionnement
logement
pour vis M6
l8
90
°
l6
l7
MATIERE
- Zamac pelliculé noir mat.
- Axe en inox.
UTILISATION
- S'utilise avec des profilés aluminium
avec rainures de 8 ou 10 mm.
180°
référence
Exemple de commande
37 - 270 - 80
l1
l2
l3
l4
l5
l6
l7
l8
d1
h1
h2
37 - 270 - 60
57
50
28,5
28,5
6,3
16,5 à 20
16,5 à 20
33 à 40
6
6,5
12
37 - 270 - 70
68
50
28,5
40
6,3
16,5 à 20
21 à 31
37,5 à 51
6
6,5
12
37 - 270 - 80
80
50
40
40
6,3
21 à 31
21 à 31
42 à 62
6
6,5
12
Z 30
