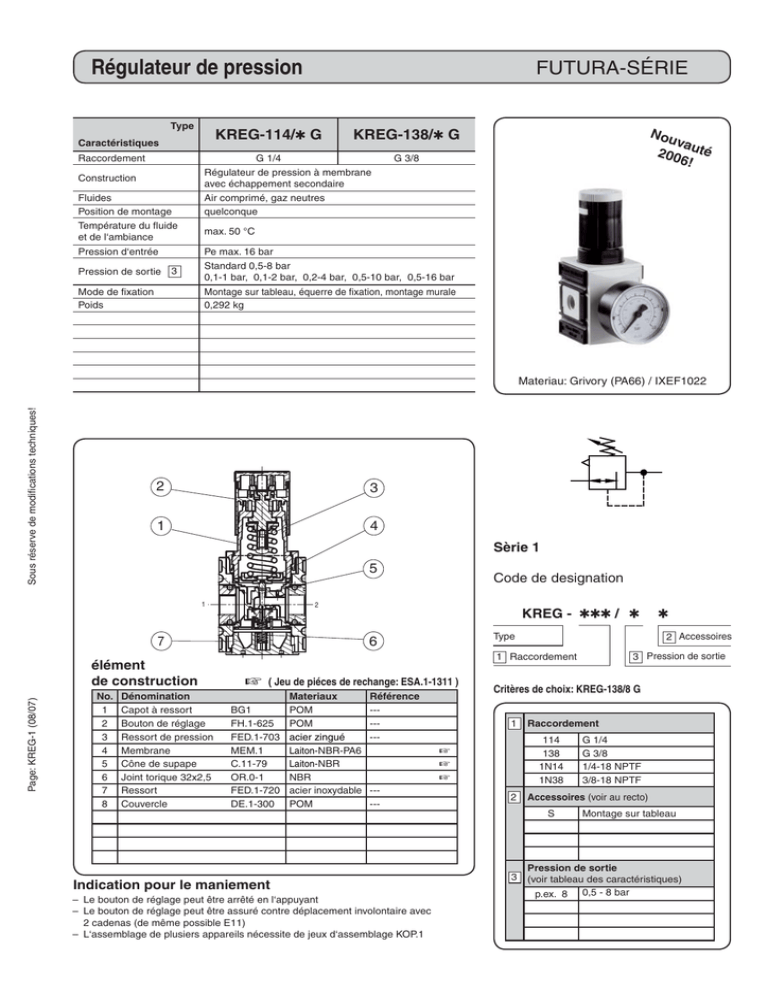

Socafluid - Régulateur de pression Série Futura 1

Régulateur de pression
Type
Caractéristiques
FUTURA-SÉRIE
KREG-114/✱ G
KREG-138/✱ G
G 1/4
G 3/8
Raccordement
Construction
Régulateur de pression à membrane
avec échappement secondaire
Fluides
Position de montage
Air comprimé, gaz neutres
quelconque
Température du fluide
et de l‘ambiance
max. 50 °C
Pression d‘entrée
Pe max. 16 bar
Pression de sortie 3
Standard 0,5-8 bar
0,1-1 bar, 0,1-2 bar, 0,2-4 bar, 0,5-10 bar, 0,5-16 bar
Mode de fixation
Poids
Montage sur tableau, équerre de fixation, montage murale
0,292 kg
Nou
va
200 uté
6!
Sous réserve de modifications techniques!
Materiau: Grivory (PA66) / IXEF1022
Sèrie 1
1
2
Page: KREG-1 (08/07)
No.
1
2
3
4
5
6
7
8
Dénomination
Capot à ressort
Bouton de réglage
Ressort de pression
Membrane
Cône de supape
Joint torique 32x2,5
Ressort
Couvercle
KREG - ✱✱✱ / ✱
Type
élément
de construction
Code de designation
2 Accessoires
3 Pression de sortie
1 Raccordement
☞
( Jeu de piéces de rechange: ESA.1-1311 )
Materiaux
BG1
POM
FH.1-625
POM
FED.1-703 acier zingué
MEM.1
Laiton-NBR-PA6
C.11-79
Laiton-NBR
OR.0-1
NBR
FED.1-720 acier inoxydable
DE.1-300 POM
Référence
-------
Critères de choix: KREG-138/8 G
1
Raccordement
114
138
1N14
1N38
☞
☞
☞
-----
2
Indication pour le maniement
3
G 1/4
G 3/8
1/4-18 NPTF
3/8-18 NPTF
Accessoires (voir au recto)
S
– Le bouton de réglage peut être arrêté en l‘appuyant
– Le bouton de réglage peut être assuré contre déplacement involontaire avec
2 cadenas (de même possible E11)
– L‘assemblage de plusiers appareils nécessite de jeux d‘assemblage KOP.1
✱
Montage sur tableau
Pression de sortie
(voir tableau des caractéristiques)
p.ex. 8 0,5 - 8 bar
Encombrements (mm)
52
49.4
65
M36x1.5
54
ca. 37
52
38
5.4
ø8
1
57.8
6.6
4.2
49
41
∅50
128.5
G1/4 (G3/8)
95.5
8
2
G1/4
10
Accessoires
Courbes de débit
34.4
2
p1PBAR
= 10 bar
P;BAR=
p2
[bar]
Manomètre
Ressort de pression
cadenas
Type:
G 50.2,5 R
G 50.4 R
G 50.6 R
G 50.10 R
G 50.16 R
G 50.25 R
Type:
0,1- 1: FED.1-700
0,1- 2: FED.1-701
0,2- 4: FED.1-702
0,5- 8: FED.1-703
0,5-10: FED.1-704
0,5-16: FED.1-705
Type:
VH.32 avec clé
VH.31 sans clé
équerre de fixation
(vis incluses)
équerre de fixation
pour montage en
tableau
Ecrou pour montage sur tableau
M 36 x 1,5
Type: BW.1-1225
Type: BW.1-1227
Type: SM.1
Jeu d‘assemblage
Jeu d‘assemblage
montage mural
Type: KOP.1
Type: KOP.1W
Raccordement G 1/4
QN;LMIN=
qn
[l/min]
Raccordement G 3/8
Hystérésis
Pression de sortie
P;BAR=
qn = 20 l/min
QNLMIN
Point du départ
Pression d‘entrée
P;BAR=
p1
[bar]
Page: KREG-1 (08/07)
G1/4
Sous réserve de modifications techniques!
33
2
Régulateur de pression avec alimentage passante
Type
Caractéristiques
KRBE-114/✱ G
KRBE-138/✱ G
G 1/4
G 3/8
Raccordement
Construction
Régulateur de pression à membrane
avec échappement secondaire
Fluides
Position de montage
Air comprimé, gaz neutres
quelconque
Température du fluide
et de l‘ambiance
max. 50 °C
Pression d‘entrée
Pe max. 16 bar
Pression de sortie
Standard 0,5-8 bar
0,1-1 bar, 0,1-2 bar, 0,2-4 bar, 0,5-10 bar, 0,5-16 bar
3
FUTURA-SÉRIE
Nou
va
200 uté
6!
Montage sur tableau, équerre de fixation, montage murale
0,292 kg
Mode de fixation
Poids
Sous réserve de modifications techniques!
Materiau: Grivory (PA66) / IXEF1022
2
1
1
Sèrie 1
Code de designation
1
Page: KRBE-1 (01/08)
Indication pour
le maniement
Nr.
1
2
3
4
5
6
7
8
Benennung
Capot à ressort
Bouton de réglage
Ressort de pression
Membrane
Cône de supape
Joint torique 32x2,5
Ressort
Couvercle
KRBE - ✱✱✱ / ✱
1
Type
2 Accessoires
1 Raccordement
☞ ( Jeu de piéces de rechange: ESA.1-1311 )
Werkstoff
BG1
POM
FH.1-625
POM
FED.1-703 acier zingué
MEM.1
Laiton-NBR-PA6
C.11-79
Laiton-NBR
OR.0-1
NBR
FED.1-720 acier inoxydable
DE.1-300 POM
Bestell-Nr.
-------
1
Raccordement
114
138
1N14
1N38
2
Indication pour le maniement
3
G 1/4
G 3/8
1/4-18 NPTF
3/8-18 NPTF
Accessoires (voir au recto)
S
– Le bouton de réglage peut être arrêté en l‘appuyant
– Le bouton de réglage peut être assuré contre déplacement involontaire avec
2 cadenas (de même possible E11)
– L‘assemblage de plusiers appareils nécessite de jeux d‘assemblage KOP.1
3 Pression de sortie
Critères de choix: KRBE-138/8 G
☞
☞
☞
-----
✱
Montage sur tableau
Pression de sortie
(voir tableau des caractéristiques)
p.ex. 8 0,5 - 8 bar
Encombrements (mm)
52
49.4
65
M36x1.5
54
ca. 37
52
38
5.4
ø8
57.8
4.2
6.6
P2
32.5
∅50
P2
41
49
128
G1/4 (G3/8)
95.5
8
2
Hystérésis
Accessoires
PBAR
QNLMIN
P;BAR=
P;BAR=
Pression de sortie
Raccordement G 1/4
34.4
QN;LMIN=
2
Manomètre
Ressort de pression
Type:
G 50.2,5 R
G 50.4 R
G 50.6 R
G 50.10 R
G 50.16 R
G 50.25 R
Type:
0,1- 1: FED.1-700
0,1- 2: FED.1-701
0,2- 4: FED.1-702
0,5- 8: FED.1-703
0,5-10: FED.1-704
0,5-16: FED.1-705
Équerre de fixation
(vis incluses)
Cadenas
Point du départ
Pression d‘entrée
P;BAR=
Raccordement G 3/8
Example d‘application
2
2
2
1
P2
P1
P2
1
Type: BW.1-1225
Type:
VH.32 avec clé
VH.31 sans clé
Jeu d‘assemblage
Jeu d‘assemblage
montage mural
Équerre de fixation
pour montage en
tableau
Ecrou pour montage sur tableau
M 36 x 1,5
Type: KOP.1
Type: KOP.1W
Type: BW.1-1227
Type: SM.1
P2
P1
Sous réserve de modifications techniques!
Courbes de débit
10
Page: KRBE-1 (01/08)
G1/4
G1/4
