robinets à tournant sphérique

Transcription

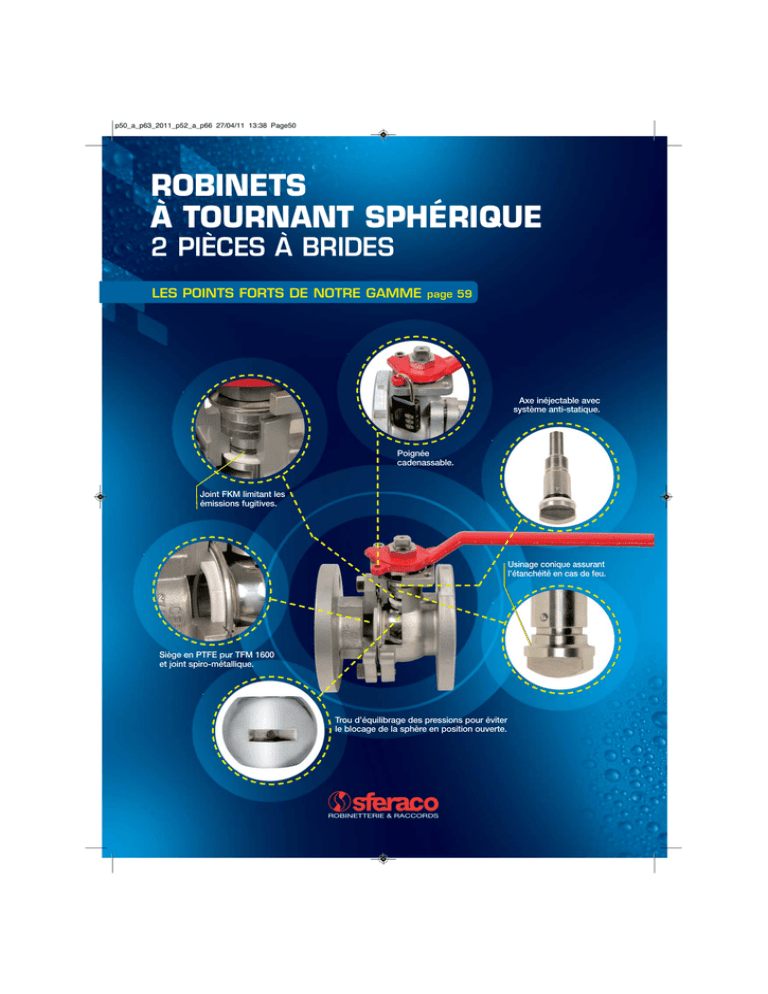

p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page50
ROBINETS
À TOURNANT SPHÉRIQUE
2 PIÈCES À BRIDES
LES POINTS FORTS DE NOTRE GAMME
page 59
Axe inéjectable avec
système anti-statique.
Poignée
cadenassable.
Joint FKM limitant les
émissions fugitives.
Usinage conique assurant
l’étanchéité en cas de feu.
Siège en PTFE pur TFM 1600
et joint spiro-métallique.
Trou d’équilibrage des pressions pour éviter
le blocage de la sphère en position ouverte.
ROBINETTERIE & RACCORDS
RTS acier-inox
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page51
Robinets à tournant sphérique
acier - inox
51
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page52
Fiches techniques disponibles
sur notre site internet : www.sferaco.fr
Robinets à tournant sphérique acier - inox
MONOBLOC
Certificat 3.1. : 10 € par DN
FEMELLE - FEMELLE
708 - Inox 316 - Sphère inox 316 - Poignée cadenassable.
97/23/CE n° 0035. Catégorie de risque II.
➚ Directive
PASSAGE RÉDUIT - PN : 40 bars - TS : - 20 °C à + 180 °C.
RTS acier-inox
Ø nominal
Passage
PRIX € H.T.
Code
1/4"
5,4
7,20
708002
3/8"
7,2
7,20
708003
1/2"
9,2
8,70
708004
3/4"
12,5
10,30
708005
1"
15
13,60
708006
1" 1/4
20
18,90
708007
1" 1/2
25
23,70
708008
2"
32
33,20
708009
799 - Acier - Corps acier A 105 galvanisé - Sphère acier chromé.
Joints de sphère POM - Autres NBR.
pression - Type hydraulique - TS : - 10 °C à + 100 °C.
➚ Haute
Relève de l’article 3, § 3, de la directive 97/23/CE.
Ø nominal
Passage
PN
PRIX € H.T.
Code
1/4"
6
500
12,83
799002
3/8"
10
500
13,57
799003
1/2"
13
500
14,84
799004
3/4"
20
315
26,50
799005
1"
25
315
32,33
799006
1" 1/4
25
315
35,83
799007
2 PIÈCES
MÂLE - FEMELLE - Avec poignée cadenassable.
PASSAGE RÉDUIT côté mâle et INTÉGRAL côté femelle.
789 - Corps inox 316 - Sphère inox 316 - Poignée rouge - PN : 63 bars - TS : - 30 °C à + 180 °C.
Ø nominal
Passage F
Passage M
PN
PRIX € H.T.
Code
1/4"
12
7,5
63
15,70
789002
3/8"
12
8,5
63
16,90
789003
1/2"
15
12,5
63
18,40
789004
3/4"
20
17,5
63
25,60
789005
1"
25
23,6
50
34,20
789006
1" 1/4
32
30,8
50
45,70
789007
1" 1/2
40
36,6
40
62,90
789008
2"
50
47,5
40
91,80
789009
MÂLE - MÂLE - Avec poignée cadenassable.
PASSAGE RÉDUIT
709 - Corps inox 316 - Sphère inox 316 - Poignée rouge - PN : 63 bars - TS : - 30 °C à + 180 °C.
Ø nominal
nominal
Ø
Passage
PN
PRIX € H.T.
Code
3/8"
8,5
63
17,30
709003
1/2"
12,5
63
18,50
709004
3/4"
17,5
63
26,00
709005
1"
23,6
50
34,60
709006
Manette papillon pour 705-706-704-789-709.
Ø nominal
1/4"
3/8"
1/2"
et
3/4"
1"
2,13
2,90
2,90
PRIX € H.T. 1,46
9831131 9831132 9831133 9831134
Code
52
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page53
2 PIÈCES
➚ Directive 97/23/CE n° 0036. Catégorie de risque II.
FEMELLE - FEMELLE - Avec poignée cadenassable.
PASSAGE INTÉGRAL
ACIER
705 - Corps acier - Sphère inox 316 - Poignée rouge - TS : - 20 °C à + 180 °C - PN : 63 bars.
1/4"
12
63
10,30
705002
3/8"
12
63
10,30
705003
1/2"
15
63
10,80
705004
3/4"
20
63
15,20
705005
1"
25
50
20,00
705006
1" 1/4
32
50
29,70
705007
1" 1/2
40
40
43,50
705008
2"
50
40
67,80
705009
2" 1/2
65
25
154,00
705010
3"
80
25
222,00
705011
RTS acier-inox
Ø nominal
Passage
PN
PRIX € H.T.
Code
INOX
706 - Corps inox 316 - Sphère inox 316 - Poignée rouge.
- Corps inox 316 - Sphère inox 316 - Manette papillon.
Ø nominal
1/4"
12
Passage
63
PN
10,50
PRIX € H.T.
706002
Code 706
Manette papillon 706102
3/8"
12
63
10,50
706003
706103
1/2"
15
63
11,10
706004
706104
3/4"
20
63
15,30
706005
706105
1"
25
50
20,40
706006
706106
1" 1/4
32
50
31,80
706007
TS : - 30 °C à + 180 °C.
} PN
: 63 bars.
1" 1/2
40
40
47,70
706008
2"
50
40
75,30
706009
2" 1/2
65
25
164,00
706010
3"
80
25
235,00
706011
704 - Corps inox 316 - Sphère inox 316 - Poignée rouge - Taraudage NPT.
TS : - 30 °C à + 180 °C - PN : 63 bars.
Ø nominal
PN
PRIX € H.T.
Code
1/4"
63
14,60
704002
3/8"
63
14,60
704003
1/2"
63
15,80
704004
3/4"
50
22,10
704005
1"
50
29,70
704006
1" 1/4
40
39,40
704007
1" 1/2
40
54,20
704008
2"
40
79,40
704009
715 - Corps inox 316 - Sphère inox 316 - Poignée bleue - TS : - 30 °C à + 180 °C - PN : 64 bars.
Ø nominal
Passage
PN
PRIX € H.T.
Code
1/4"
12
64
10,50
715002
3/8"
12
64
10,50
715003
1/2"
15
64
11,10
715004
3/4"
20
64
15,30
715005
1"
25
50
20,40
715006
1" 1/4
32
50
31,80
715007
1" 1/2
40
40
47,70
715008
2"
50
40
75,30
715009
2" 1/2
65
25
164,00
715010
3"
80
25
235,00
715011
53
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page54
2 PIÈCES
97/23/CE n° 0948.
➚ Directive
Passage intégral - 800 Ibs - Siège PTFE + carbon graphite.
Système antistatique - Sécurité feu suivant BS 6755.
PN : 138 bars - Commande par levier.
RTS acier-inox
717 - Acier A105 - Sphère inox 316 - Taraudage Gaz.
- Acier A105 - Sphère inox 316 - Taraudage NPT.
} TS : - 20 °C à + 180 °C.
Ø nominal
1/4"
10
Passage
33,90
PRIX € H.T.
Code 717 Gaz 717002
Code 717 NPT 717102
1" 1/4
30
83,70
717007
717107
3/8"
10
33,90
717003
717103
1/2"
15
39,20
717004
717104
3/4"
20
46,60
717005
717105
1"
25
65,70
717006
717106
716 - Inox 316 - Sphère inox 316 - Taraudage Gaz.
- Inox 316 - Sphère inox 316 - Taraudage NPT.
Ø nominal
1/4"
10
Passage
56,20
PRIX € H.T.
Code 716 Gaz 716002
Code 716 NPT 716102
3/8"
10
56,20
716003
716103
1/2"
15
76,30
716004
716104
3/4"
20
110,00
716005
716105
1" 1/2
38
116,00
717008
717108
2"
48
149,00
717009
717109
} TS : - 30 °C à + 180 °C.
1"
25
158,00
716006
716106
1" 1/4
30
227,00
716007
716107
1" 1/2
38
307,00
716008
716108
2"
48
457,00
716009
716109
718 - Acier A105 - Sphère inox 316 avec embouts à souder BW Sch 80.
Longueur 100 mm - TS : - 20 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Code
1/4"
10
50,30
718008
3/8"
10
50,30
718010
1/2"
15
56,00
718015
3/4"
20
67,80
718020
1"
25
93,00
718025
1" 1/4
30
116,00
718032
1" 1/2
38
167,00
718040
2"
48
214,00
718050
719 - Inox 316 - Sphère inox 316 avec embouts à souder BW Sch 80.
Longueur 100 mm - TS : - 30 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Code
1/4"
10
106,00
719008
3/8"
10
106,00
719010
1/2"
15
144,00
719015
3/4"
20
196,00
719020
1"
25
279,00
719025
* Sur demande embouts à souder longueur 150-200 mm
54
1" 1/4
30
390,00
719032
1" 1/2
38
515,00
719040
2"
48
716,00
719050
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page55
3 PIÈCES
➚ Directive
Sièges PTFE - PN 63 jusqu'au 2" - PN 40 au-delà - Cadenassable.
Passage intégral - Certificat 3.1. 10 € par DN.
Ø nominal
Passage
PRIX € H.T.
Code 796
Code 797
Code 798
1/4"
10
13,10
796002
797008
798008
3/8"
10
13,10
796003
797010
798010
1/2"
15
15,50
796004
797015
798015
}
3/4"
20
20,90
796005
797020
798020
INOX 316
790 - Femelle - Femelle.
791 - À souder but welding (en bout).
792 - À souder socket welding (en poche).
744 - Femelle - Femelle - Taraudage NPT.
Ø nominal
Passage
PRIX € H.T.
Code 790
Code 791
Code 792
PRIX € 744
Code 744
1/4"
10
14,40
790002
791008
792008
24,30
744002
3/8"
10
14,40
790003
791010
792010
24,30
744003
1/2"
15
17,30
790004
791015
792015
29,30
744004
TS : - 20 °C à + 180 °C.
1"
25
26,70
796006
797025
798025
}
3/4"
20
23,30
790005
791020
792020
35,40
744005
1" 1/4
32
44,00
796007
797032
798032
1" 1/2
40
56,50
796008
797040
798040
2"
50
81,60
796009
797050
798050
2" 1/2
65
164,00
796010
797065
798065
3"
80
236,00
796011
797080
798080
4"
100
489,00
796012
797100
798100
2"
50
92,90
790009
791050
792050
128,00
744009
2" 1/2
65
173,00
790010
791065
792065
3"
80
258,00
790011
791080
792080
4"
100
548,00
790012
791100
792100
TS : - 20 °C à + 180 °C.
1"
25
29,80
790006
791025
792025
47,50
744006
1" 1/4
32
48,10
790007
791032
792032
65,70
744007
1" 1/2
40
62,60
790008
791040
792040
87,00
744008
98106 - Rehausse pour robinets à sphère 3 pièces (790 - 791- 792 -796 - 797 - 798 et 744 exclusivement).
Pour isolation.
Ø nominal
Hauteur
PRIX € H.T
Code
1/4" - 3/8"
125,50
17,86
9810601
1/2" - 3/4"
125,50
17,86
9810602
1" - 1" 1/4
125,50
21,91
9810603
1" 1/2 - 2"
127,50
29,78
9810604
3 PIÈCES PLATINE ISO - Montage direct - Haute température
97/23/CE n° 0035. Catégorie de risque II - PN 63 jusqu'au 2" - PN 40 au-delà.
➚ Directive
PASSAGE INTÉGRAL - Avec platine ISO 5211 - Montage direct - Cadenassable.
Sièges PTFE chargés inox.
ACIER - SPHÈRE INOX 316
737 - Femelle - femelle.
Ø nominal
Passage
PRIX € H.T.
Code 737
Code 738
Code 739
1/4"
10
34,90
737002
738008
739008
3/8"
10
34,90
737003
738010
739010
1/2"
15
40,50
737004
738015
739015
}
3/4"
20
44,90
737005
738020
739020
TS : - 20 °C à + 200 °C.
1"
25
57,40
737006
738025
739025
1" 1/4
32
75,30
737007
738032
739032
1" 1/2
40
98,60
737008
738040
739040
2"
50
139,00
737009
738050
739050
2" 1/2
65
277,00
737010
738065
739065
3"
80
338,00
737011
738080
739080
4"
100
679,00
737012
738100
739100
2"
50
187,00
747009
748050
749050
2" 1/2
65
317,00
747010
748065
749065
3"
80
386,00
747011
748080
749080
4"
100
756,00
747012
748100
749100
Marquage ATEX : 3 € par vanne - Certificat 3.1. : 10 € par DN.
INOX 316
Ø nominal
Passage
PRIX € H.T.
Code 747
Code 748
Code 749
1/4"
10
40,50
747002
748008
749008
3/8"
10
40,50
747003
748010
749010
1/2"
15
48,20
747004
748015
749015
3/4"
20
54,50
747005
748020
749020
}
TS : - 30 °C à + 200 °C.
1"
25
73,00
747006
748025
749025
1" 1/4
32
100,00
747007
748032
749032
1" 1/2
40
133,00
747008
748040
749040
55
RTS acier-inox
ACIER - SPHÈRE INOX 304
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page56
rie III
Catégo
H
Module
RTS acier-inox
ATEX
PI
é Feu A
Sécurit
607
3 PIÈCES PLATINE ISO - Sécurité feu API 607 - Haute température
97/23/CE n° 0035. Catégorie de risque I1I - Module H - EN12516-1 - Classe 600.
➚ Directive
Système antistatique - Cadenassable - Sécurité feu suivant API 607.
PN : 140 bars (1/4" à 3/4"), 125 bars (1"), 100 bars (1" 1/4 à 2").
ACIER
702
- Femelle - femelle.
702 BW - À souder but welding (en bout).
702 SW - À souder socket welding (en poche).
702 NPT - Femelle - femelle - Taraudage NPT.
Ø nominal
PRIX € H.T.
Code 702
Code 702 BW
Code 702 SW
Code 702 NPT
1/4"
43,30
702002
702108
702208
702302
3/8"
43,30
702003
702110
702210
702303
1/2"
49,10
702004
702115
702215
702304
3/4"
54,90
702005
702120
702220
702305
}
TS : - 20 °C à + 218 °C.
1"
70,90
702006
702125
702225
702306
1" 1/4
92,40
702007
702132
702232
702307
1" 1/2
121,00
702008
702140
702240
702308
2"
276,00
702009
702150
702250
702309
INOX 316
703
- Femelle - Femelle.
703 BW - À souder but welding (en bout).
703 SW - À souder socket welding (en poche).
703 NPT - Femelle - Femelle - Taraudage NPT.
Ø nominal
PRIX € H.T.
Code 703
Code 703 BW
Code 703 SW
Code 703 NPT
1/4"
49,50
703002
703108
703208
703302
3/8"
49,50
703003
703110
703210
703303
1/2"
58,30
703004
703115
703215
703304
3/4"
72,90
703005
703120
703220
703305
}
TS : - 30 °C à + 218 °C.
1"
88,00
703006
703125
703225
703306
1" 1/4
123,00
703007
703132
703232
703307
1" 1/2
161,00
703008
703140
703240
703308
2"
370,00
703009
703150
703250
703309
Volant ovale pour 702 - 703.
Sur option, volant ovale
pour robinet 702/703.
56
Ø nominal
PRIX € H.T.
Code
1/4"
3/8"
1/2"
3/4"
1"
1" 1/4
1" 1/2
2"
4,88
4,88
4,88
4,88
5,51
5,51
8,37
8,37
9830440 9830440 9830441 9830441 9830442 9830442 9830443 9830443
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page57
À BRIDES
730 - Corps acier - Sphère inox 304 - Directive 97/23/CE n° 0035. Catégorie de risque II.
Poignée cadenassable - Ecartement suivant DIN 3202 F1.
Brides GN 40 - TS : - 20 °C à + 180 °C - PN 40.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
40
50
65
80
100
38,00
56,00
61,00
99,00 122,00 178,00 297,00 414,00 668,00
130
150
160
180
200
230
290
310
350
730015 730020 730025 730032 730040 730050 730065 730080 730100
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
RTS acier-inox
731 - Corps inox CF8M - Sphère inox 304 - Directive 97/23/CE n° 0035. Catégorie de risque II.
Poignée cadenassable - Ecartement suivant DIN 3202 F1.
Brides GN 40 - TS : - 30 °C à + 180 °C - PN 40.
15
20
25
32
40
50
65
80
100
15
20
25
32
40
50
65
80
100
56,00
87,00
90,00 141,00 165,00 243,00 399,00 563,00 884,00
130
150
160
180
200
230
290
310
350
731015 731020 731025 731032 731040 731050 731065 731080 731100
97/23/CE n° 0035. Catégorie de risque II - TYPE 3 PIÈCES - PASSAGE INTÉGRAL.
➚ Directive
Avec platine ISO 5211 - Écartement NF 29355 - DIN 3202 F1 - Cadenassable.
710 - Acier - Sphère inox 316 - Brides GN 40 - PN : 40 bars - TS : - 20 °C à + 200 °C.
Sièges PTFE chargé inox.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
40
50
65
80
100
67,80
87,00 106,00 155,00 192,00 258,00 437,00 584,00 863,00
130
150
160
180
200
230
290
310
350
710015 710020 710025 710032 710040 710050 710065 710080 710100
711 - Inox 316 - Sphère inox 316 - Brides GN 40 - PN : 40 bars - TS : - 30 °C à + 200 °C.
Sièges PTFE chargé inox.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
40
50
65
80
100
88,00 110,00 133,00 183,00 233,00 313,00 532,00 737,00 1 116,00
130
150
160
180
200
230
290
310
350
711015 711020 711025 711032 711040 711050 711065 711080 711100
MODÈLE ÉTROIT
771 - Inox 316 - Sphère inox 316 - GN 16 - PN : 16 bars - TS : - 20 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
125
150
15
20
25
32
38
50
65
76
96
117
150
61,50
82,70 108,00 129,00 160,00 207,00 341,00 469,00 614,00 1 158,00 1 550,00
35
39
44
52
64
83
100
118
152
179
202
771015 771020 771025 771032 771040 771050 771065 771080 771100 771125 771150
57
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page58
SPLIT BODY
➚ Directive
TYPE 2 PIÈCES (split body) - Passage intégral - Avec platine ISO 5211.
Cadenassable.
RTS acier-inox
762 - Acier - Sphère inox 304 - Écartement DIN 3202 F4/F5 - GN 16.
PN 16 - TS : - 20 °C à + 150 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
38
50
64
76
100
71,60
81,10 110,00 151,00 155,00 181,00 255,00 320,00 467,00
115
120
125
130
140
150
170
180
190
762015 762020 762025 762032 762040 762050 762065 762080 762100
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
125
150
200*
125
150
200
875,00 1 064,00 1 778,00
325
350
400
762125 762150 762200
* Modèles avec sphère évidée.
778 - Acier - Sphère inox 304 - Écartement ANSI B16-10.
ISO PN 20 - ASA 150 - Dispositif antistatique - TS : - 20 °C à + 150 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
38
50
64
76
100
59,90
64,70
85,90 111,00 131,00 172,00 275,00 307,00 475,00
108
117
127
140
165
178
190
203
229
778015 778020 778025 778032 778040 778050 778065 778080 778100
763 - Inox 316 - Sphère inox 316 - Écartement DIN 3202 F4/F5 - GN 16.
PN 16 - TS : - 30 °C à + 150 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
20
25
32
38
50
64
76
100
82,70 106,00 125,00 166,00 209,00 282,00 442,00 523,00 771,00
115
120
125
130
140
150
170
180
190
763015 763020 763025 763032 763040 763050 763065 763080 763100
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
125
150
200*
125
150
200
1 573,00 1 755,00 2 842,00
325
350
400
763125 763150 763200
* Modèles avec sphère évidée.
779 - Inox 316 - Sphère inox 316 - Écartement ANSI B16-10.
ISO PN 20 - ASA 150 - Dispositif antistatique - TS : - 30 °C à + 150 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
58
15
20
25
32
40
50
65
80
100
15
20
25
32
38
50
64
76
100
96,00 109,00 145,00 178,00 227,00 311,00 492,00 641,00 1 002,00
108
117
127
140
165
178
190
203
229
779015 779020 779025 779032 779040 779050 779065 779080 779100
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page59
•
Groupe catégorie 3.
Ex II 2 G Dc.
•
• Sécurité Feu ISO 10497-2004.
• Émissions fugitives ISO 15848-1.
• Système antistatique.
• Platine ISO 5211.
• Poignée cadenassable.
• Passage intégral.
752 - Corps acier 1.0619 - Sphère inox CF8M - Siège TFM1600 - À brides GN 16 - TS : - 20 °C + 200 °C.
Encombrement suivant EN 558-1 Série 27 (DIN 3202 F4/F5) - PN 40 DN 15 à 50 - PN 16 DN 65 à 200.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
125
150
200
15
20
25
32
40
50
65
78
100
125
151
203
80,00
90,00 122,00 167,00 172,00 201,00 284,00 355,00 586,00 973,00 1 306,00 2 703,00
115
120
125
130
140
150
170
180
190
325
350
400
752015 752020 752025 752032 752040 752050 752065 752080 752100 752125 752150 752200
756 - Corps acier A216 WCB - Sphère inox CF8M - Siège TFM1600 - À brides ASA 150 suivant ASME
B16-5 - TS : - 20 °C + 200 °C - PN 20 - Encombrement suivant ASME B16-10.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
1/2"
15
67,00
108
756015
20
3/4"
20
72,00
117
756020
25
1"
25
95,00
127
756025
40
1" 1/2
40
146,00
165
756040
50
2"
50
191,00
178
756050
65
2" 1/2
65
305,00
190
756065
80
3"
78
342,00
203
756080
100
4"
100
528,00
229
756100
150
6"
151
1 224,00
756150
753 - Corps inox 1.4408 CF8M - Sphère inox CF8M - Siège TFM1600 - À brides GN 16 - TS : - 30 °C +
200 °C. Encombrement suivant EN 558-1 Série 27 (DIN 3202 F4/F5).
PN 40 DN 15 à 50 - PN 16 DN 65 à 200.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
125
150
200
15
20
25
32
40
50
65
78
100
125
151
203
125,00 152,00 191,00 268,00 318,00 448,00 527,00 713,00 1 100,00 1 860,00 2 666,00 4 945,00
115
120
125
130
140
150
170
180
190
325
350
400
753015 753020 753025 753032 753040 753050 753065 753080 753100 753125 753150 753200
757 - Corps inox 1.4408 CF8M - Sphère inox CF8M - Siège TFM1600 - À brides ASA 150 suivant B16-5.
TS : - 30 °C + 200 °C - PN 20 - Encombrement suivant ASME B16-10.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
1/2"
15
114,00
108
757015
20
3/4"
20
122,00
117
757020
25
1"
25
162,00
127
757025
40
1" 1/2
40
284,00
165
757040
50
2"
50
392,00
178
757050
65
2" 1/2
65
546,00
190
757065
80
3"
78
713,00
203
757080
100
150
4"
6"
100
151
1 134,00 2 133,00
229
757100
757150
Option - Réducteur pour DN 150 et 200.
Ø nominal
PRIX € H.T.
Code
150
347,00
9830266
200
347,00
9830267
59
RTS acier-inox
➚
p50_a_p63_2011_p52_a_p66 27/04/11 13:38 Page60
À TROIS VOIES
➚ Directive
Taraudées - Avec platine ISO 5211.
TARAUDÉES
En inox 316 - PN : 40 bars - TS : - 30 °C à + 140 °C - Cadenassable - Passage réduit.
780 - Lumière en L.
En cours de modification.
781 - Lumière en T - Étanche sur les 3 voies.
RTS acier-inox
Ø nominal
Passage
PRIX € H.T.
Code 780
Code 781
1/4"
11
73,00
780002
781002
3/8"
11
73,00
780003
781003
1/2"
12,7
73,00
780004
781004
3/4"
16
95,00
780005
781005
1"
20
122,00
780006
781006
1" 1/4
25
174,00
780007
781007
1" 1/2
32
229,00
780008
781008
2"
38
350,00
780009
781009
Certificat 3.1. : 10 € par DN.
pression - Type hydraulique - TS : - 10 °C à + 100 °C.
➚ Haute
Relève de l’article 3, § 3, de la directive 97/23/CE.
721 - En acier - Lumière en L - Corps acier galvanisé - Sphère acier chromé.
Joints de sphère POM - Autres joints de la vanne en NBR.
Ø nominal
Passage
PN
PRIX € H.T.
Code
1/4"
6
400
35,00
,721002
3/8"
10
400
37,00
721003
1/2"
13
350
39,50
721004
3/4"
20
350
57,50
721005
1"
25
350
68,70
721006
À BRIDES - ÉTANCHE SUR LES 3 VOIES (sphère arbrée à partir du Ø 100)
En acier - GN 16 - PN : 16 bars - TS : - 20 °C à + 150 °C - Corps acier - Sphère inox 304.
784 - Lumière en T.
Ø nominal
Passage
PRIX € H.T.
Code 783
Code 784
50
50
498,00
783050
784050
65
65
682,00
783065
784065
80
100
125
150
76
100
125
150
872,00 1 236,00 1 910,00 2 360,00
783080 783100 783125 783150
784080 784100 784125 784150
En inox 316 - GN 16 - PN : 16 bars - TS : - 30 °C à + 150 °C - Corps et sphère inox 316.
786 - Lumière en T.
Ø nominal
Passage
PRIX € H.T.
Code 785
Code 786
50
65
80
100
125
150
50
65
76
100
125
150
827,00 1 146,00 1 391,00 1 940,00 3 085,00 3 820,00
785050 785065 785080 785100 785125 785150
786050 786065 786080 786100 786125 786150
60
p50_a_p63_2011_p52_a_p66 27/04/11 13:39 Page61
3 PIÈCES
gamme ADLER
97/23/CE n° 0038. Catégorie de risque III. Module H.
➚ Directive
DIN 3202 M3 - PASSAGE INTÉGRAL - Avec platine ISO.
ACIER
Ø nominal
Passage
PN
PRIX € H.T.
Code 712
Code 712 BW
Code 712 SW
1/4"
10
100
66,00
712002
712108
712208
3/8"
10
100
66,00
712003
712110
712210
1/2""
15
64
67,00
712004
712115
712215
}
Sécurité Feu
suivant BS 6755
jusqu’au 3"
TS : - 20 °C à + 180 °C.
3/4"
19
64
75,00
712005
712120
712220
1"
25
40
91,00
712006
712125
712225
1" 1/4
30
40
112,00
712007
712132
712232
1" 1/2
38
40
138,00
712008
712140
712240
2"
51
40
185,00
712009
712150
712250
2" 1/2
64
25
373,00
712010
712165
712265
3"
76
25
491,00
712011
712180
712280
4"
101
20
725,00
712012
712199
712299
INOX
713
713 BW - But welding (en bout).
713 SW - Socket welding (en poche).
Ø nominal
Passage
PN
PRIX € H.T.
Code 713
Code 713 BW
Code 713 SW
1/4"
10
100
75,30
713002
713108
713208
3/8"
10
100
75,30
713003
713110
713210
1/2""
15
64
86,90
713004
713115
713215
}
Sécurité Feu
suivant BS 6755
jusqu’au 3"
TS : - 30 °C à + 180 °C.
3/4"
19
64
98,00
713005
713120
713220
1"
25
40
126,00
713006
713125
713225
1" 1/4
30
40
152,00
713007
713132
713232
1" 1/2
38
40
212,00
713008
713140
713240
2"
51
40
277,00
713009
713150
713250
2" 1/2
64
25
559,00
713010
713165
713265
3"
4"
76
101
25
20
667,00 1 023,00
713011 713012
713180 713199
713280 713299
MODÈLE ÉTROIT
➚ Directive
PASSAGE INTÉGRAL - Avec platine ISO 5211 - À oreilles taraudées.
720 - Acier - Sphère inox 304 (sphère non dépassante) avec corps démontable.
GN 16 sauf 720066 GN 25 - PN 16 - TS : - 20 °C à + 180 °C.
Ø nominal
15
20
25
32
40
50
65
65**
80
100
125*
150
200
14
19
25
30
38
51
64
64
76
101
118
152
203
Passage
PRIX € H.T. 66,80 68,90 79,50 95,40 117,00 165,00 257,00 257,00 330,00 479,00 738,00 1 596,00 3 280,00
35
35
43
51
64
85
103
103
120
155
182
234
310
Écartement
720015 720020 720025 720032 720040 720050 720065 720066 720080 720100 720125 720150 720200
Code
** Corps évidé.
** GN 25/40.
770 - Inox 316 - Sphère inox 316 (sphère non dépassante) avec corps démontable - GN 16.
PN 16 - TS : - 30 °C à + 180 °C.
Ø nominal
15
20
25
32
40
50
65
80
100
125*
150
200
14
19
25
30
38
51
64
76
101
118
152
203
Passage
PRIX € H.T. 128,00 144,00 156,00 251,00 267,00 418,00 620,00 985,00 1 428,00 1 483,00 2 323,00 4 565,00
35
35
43
51
64
85
103
120
155
182
234
310
Écartement
770015 770020 770025 770032 770040 770050 770065 770080 770100 770125 770150 770200
Code
* Corps évidé.
61
RTS acier-inox
712
712 BW - But welding (en bout).
712 SW - Socket welding (en poche).
p50_a_p63_2011_p52_a_p66 27/04/11 13:39 Page62
➚
LIVRABLE AVEC TOUS CERTIFICATS (CHIMIE - PÉTROCHIMIE)
• EXÉCUTION STANDARD
• Sécurité feu BS 6755,
• avec dispositif antistatique,
• avec platine de motorisation.
• Usinage à partir de la barre.
• Acier ou inox 316 (304).
• Normes DIN ou ASA.
Perçages DIN ou ASA.
• 2 voies - 3 voies - 4 voies.
• SUR DEMANDE
• Enveloppe de réchauffage.
• CERTIFICAT 3.1.: par DN 10 €.
• Rehausse 100 mm.
(à noter à la commande).
• Levier cadenassable.
Autre certificat : 8 €.
• Réducteur manuel.
• Tenue intégrale PTFE. • Marquage ATEX : 3 € par robinet.
À BRIDES - SPLIT BODY
gamme ADLER
➚ Directive
TYPE 2 PIÈCES (SPLIT BODY) - PASSAGE INTÉGRAL - Avec platine ISO 5211.
ACIER
750 - GN 16 - Acier - Sphère inox 304 - Écartement DIN 3202 F4/F5.
PN 40 jusqu'au DN 80, PN 16 au-delà - TS : - 20 °C à + 180 °C.
RTS acier-inox
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
* GN 25.
15
20
25
32
40
50
65
65*
80
100
125
150
15
19
25
30
38
51
64
64
76
101
118
152
127,00 139,00 159,00 198,00 230,00 271,00 381,00 381,00 464,00 637,00 1 048,00 1 940,00
115
119
125
130
140
150
170
170
180
190
325
350
750015 750020 750025 750032 750040 750050 750065 750066 750080 750100 750125 750150
754 - GN 25 - Acier - Sphère inox 304 - Écartement NF 29335 - DIN 3202 F1.
PN 25 - TS : - 20 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
* GN 16.
15
20
25
40
50
65
80
100
15
19
25
38
51
64
76
101
119,00 131,00 152,00 222,00 271,00 415,00 488,00 738,00
108
118,5
126
165
178
190
203
229
766015 766020 766025 766040 766050 766065 766080 766100
758 - ISO - PN 50 - ASA 300 - Acier - Sphère inox 304 - TS : - 20 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
Sécurité Feu
suivant BS 6755
15
20
25
32
40
50
65
65*
80
100
15
19
25
30
38
51
64
64
76
101
133,00 147,00 171,00 219,00 273,00 329,00 500,00 500,00 613,00 1 085,00
130
150
160
180
200
230
290
290
310
350
Au-delà
754015 754020 754025 754032 754040 754050 754065 754066 754080 754100 sur commande.
766 - ISO - PN 20 - ASA 150 - Acier - Sphère inox 304 - TS : - 20 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
Sécurité Feu
suivant BS 6755
15
20
25
40
50
65
80
100
15
19
25
38
51
64
76
101
145,00 161,00 178,00 271,00 334,00 581,00 631,00 1 041,00
140
151
165
191
216
241
283
305
758015 758020 758025 758040 758050 758065 758080 758100
Sécurité Feu
suivant BS 6755
Au-delà
sur commande.
Sécurité Feu
suivant BS 6755
INOX 316
767 - ISO - PN 20 - ASA 150 - Inox 316 - TS : - 30 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
15
20
25
32
40
50
65
80
100
15
19
25
30
38
51
64
76
101
261,00 302,00 363,00 485,00 560,00 800,00 1 202,00 1 428,00 2 189,00
108
118,5
126
140
165
178
190
203
229
767015 767020 767025 767032 767040 767050 767065 767080 767100
751 - GN 16 - Écartement DIN 3202 F4/F5 - Inox 316.
PN 40 jusqu'au DN 80, PN 16 au-delà - TS : - 30 °C à + 180 °C.
Ø nominal
Passage
PRIX € H.T.
Écartement
Code
62
15
20
25
32
40
50
65
80
100
15
19
25
30
38
51
64
76
101
289,00 331,00 337,00 574,00 594,00 770,00 1 207,00 1 350,00 1 953,00
115
119
125
130
140
150
170
180
190
751015 751020 751025 751032 751040 751050 751065 751080 751100
Équipement de brides : page 84.
Sécurité Feu
suivant BS 6755
Au-delà
sur commande.
Sécurité Feu
suivant BS 6755
p50_a_p63_2011_p52_a_p66 27/04/11 13:39 Page63
➚ LIVRABLE AVEC TOUS CERTIFICATS ( CHIMIE - PÉTROCHIMIE).
gamme ADLER
• Nous consulter
Réf. ADLER
FM2
FM2
FN2
FN2
FG2
FG2
FH2
FH2
FH2
FH2
FE2
FE2
RÉF. SFERACO
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
Pression - perçage
Écartement
Gamme
750
751
754
755
758
759
760
761
—
—
766
767
PN 16
PN 16
PN 25
PN 25
ASA 300/PN 50
ASA 300/PN 50
ASA 600
ASA 600
PN 100
PN 100
ASA 150/PN 20
ASA 150/PN 20
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
DIN 3202
DIN 3202
ISO 5752 L
ISO 5752 L
ISO 5752 S
ISO 5752 S
ASA 600
ASA 600
ASA 600
ASA 600
ISO 5752 S
ISO 5752 S
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 150
15 ÷ 150
15 ÷ 150
15 ÷ 150
15 ÷ 200
15 ÷ 200
712
713
PN 50
PN 50
Acier
Inox
DIN 3202 M3
DIN 3202 M3
10 ÷ 100
10 ÷ 100
RTS acier-inox
2 PIÈCES À BRIDES (SPLIT-BODY) - Passage intégral
3 PIÈCES
FP3
FP3
Acier
Inox
MODÈLE ÉTROIT OREILLES TARAUDÉES - Passage intégral
Réf. ADLER
Réf. SFERACO
Pression - perçage
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
FA2/FB2
FA2/FB2
FA2/FB2
FA2/FB2
FA2/FB2
FA2/FB2
FC1
FC1
Acier
Inox
Acier
Inox
Acier
Inox
Acier
Inox
720
770
772
773
774
775
776
777
PN 16
PN 16
ASA 150
ASA 150
ASA 300
ASA 300
ASA 600/2500
ASA 600/2500
FX2
FX2
Acier
Inox
700
701
PN 16 - 3202 - avec enveloppe de réchauffage
PN 16 - 3202 - avec enveloppe de réchauffage
Gamme
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 200
15 ÷ 100
15 ÷ 100
10 ÷ 200
10 ÷ 200
3 ET 4 VOIES
Réf. ADLER
FT4
FT4
FA4
FT6
FT6
Acier
Inox
Acier/Inox
Acier
Inox
VT5
VT5
RT7
RT7
Acier
Inox
Acier
Inox
Réf. SFERACO
Pression - perçage
Gamme
3 V - 722 L-T
3 V - 723 L-T
3 V L-T
724
725
PN 16
PN 16
PN 16
Taraudées
Taraudées
Acier à brides
Inox à brides
À brides
Acier
Inox
15 ÷ 100
15 ÷ 100
15 ÷ 100
1/4" - 2"
1/4" - 2"
4 V -726 X
4 V -727 X
4 V -728 X
4 V -729 X
PN 16
PN 16
Taraudées
Taraudées
Acier à brides
Inox à brides
Acier
Inox
15 ÷ 100
15 ÷ 100
1/4" - 2"
1/4" - 2"
63

robinets à tournant sphérique

Transcription

Documents pareils

Vitrine refrigerée pour l`exposition des poissons

CREDENCE INOX BROSSE - Foussier Quincaillerie

NATURE POOL Série

Passivation sur Inox

Bidons à Lait en Acier Inoxydable

NATURE POOL Série

NATURE POOL Série

Norge 1200 - Moto Guzzi

5702 - 3F Linda Inox 1x28 T5 HF A0683 - 16 UCL (récup - 3F
