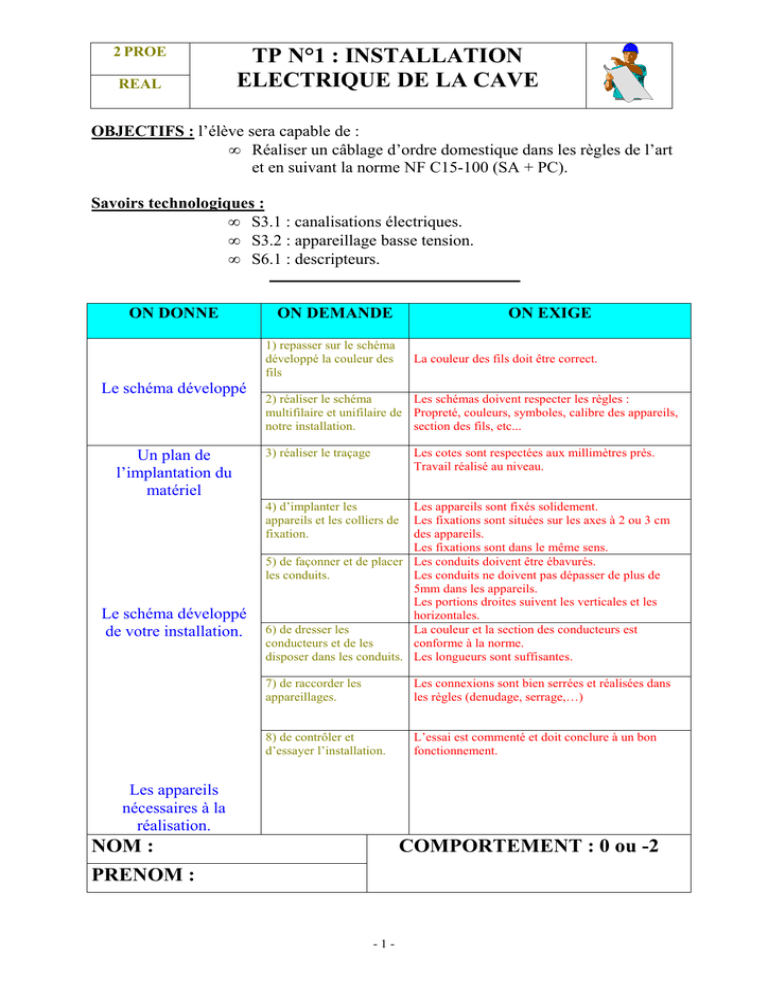

TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
OBJECTIFS : l’élève sera capable de :
• Réaliser un câblage d’ordre domestique dans les règles de l’art
et en suivant la norme NF C15-100 (SA + PC).
Savoirs technologiques :
• S3.1 : canalisations électriques.
• S3.2 : appareillage basse tension.
• S6.1 : descripteurs.
ON DONNE
ON DEMANDE
ON EXIGE
1) repasser sur le schéma
développé la couleur des
fils
Le schéma développé
Un plan de
l’implantation du
matériel
La couleur des fils doit être correct.
2) réaliser le schéma
Les schémas doivent respecter les règles :
multifilaire et unifilaire de Propreté, couleurs, symboles, calibre des appareils,
notre installation.
section des fils, etc...
3) réaliser le traçage
Les cotes sont respectées aux millimètres près.
Travail réalisé au niveau.
4) d’implanter les
appareils et les colliers de
fixation.
Le schéma développé
de votre installation.
Les appareils sont fixés solidement.
Les fixations sont situées sur les axes à 2 ou 3 cm
des appareils.
Les fixations sont dans le même sens.
5) de façonner et de placer Les conduits doivent être ébavurés.
les conduits.
Les conduits ne doivent pas dépasser de plus de
5mm dans les appareils.
Les portions droites suivent les verticales et les
horizontales.
6) de dresser les
La couleur et la section des conducteurs est
conducteurs et de les
conforme à la norme.
disposer dans les conduits. Les longueurs sont suffisantes.
7) de raccorder les
appareillages.
Les connexions sont bien serrées et réalisées dans
les règles (denudage, serrage,…)
8) de contrôler et
d’essayer l’installation.
L’essai est commenté et doit conclure à un bon
fonctionnement.
Les appareils
nécessaires à la
réalisation.
COMPORTEMENT : 0 ou -2
NOM :
PRENOM :
-1-
2 PROE
REAL
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
PRESENTATION :
Le plan architectural ci-dessous représente l’installation électrique des circuits d’éclairage et
de prises de courant de la cave.
Cahier des charges :
Circuits d’éclairage :
• Commander les deux points lumineux E1 et E2 de la porte (éclairage au
centre), circuit protégé par un fusible de 10A.
Circuit prises de courant :
• 2 prises de courant 16A, circuit protégé par un fusible de 16A.
PLAN ARCHITECTURAL :
X1
E1
S1
CAVE
E2
X2
2
2
2
-2-
2 PROE
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
REAL
LISTE DU MATERIEL :
Désignation
Caractéristiques
Réf.
Quant
Panneau de contreplaqué
830x1200
Coffret "Ekinoxe"
4 modules
01304
1
Disjoncteur différentiel unipolaire + neutre
10A-250V~-30rrA
07850
1
Cordons de repiquage
L270mm-S lOmm²
04903
1
Peigne d'alimentation
1 rangée - 13 modutes
04926
1
Coupe-circuit unipolaire + neutre
10A-250V-
05820
1
Coupe-circuit unipolaire + neutre
20A-400V -
05822
1
Cartouche fusible cylindrique à voyant
10 A-250V-- 8,5x23
11410
1
Cartouche fusible cylindrique à voyant
20A-400V~-8,5x31,5
12420
1
Boite de dérivation plexo
65*65*40
92205
1
Douille plexo
Culot E27
60052
2
1
10A 250V
91605
1
Interrupteur VV plexo
Prise de courant plexo
2P + T-16A/250V-
91644
2
Te de raccordement IRL
Diam 16 mm
1
Equerre de raccordement IRL
Diam 16 mm
2
Tube IRL
Diam 16 mm
16IRL
3,00m
Tube IRL
Diam 20 mm
20IRL
3,00m
-3-
2 PROE
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
REAL
IMPLANATATION DU MATERIEL :
100
260
220
E1
E2
55
110
HAGER
m ul ti 9
D PN v ig i
N ° 2 2 L ( 3 2 A)
2 3 0V
I N 0 ,0 3 0A
T02
N
2
I
0 OFF
25 0 V
10 A
legrand
1
2
40 0 V
0 58 22
1
05 8 20
3 000
I ON
N
20 A
1
2
legrand
435
BD1
160
S1
390
X1
-4-
X2
2 PROE
REAL
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
SCHEMA DEVELOPPE DE L’INSTALLATION :
-5-
2 PROE
REAL
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
SCHEMA DEVELOPPE DE L’INSTALLATION :
-6-
2 PROE
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
REAL
SCHEMA MULTIFILAIRE :
E1
E2
HAGER
m ul ti 9
D PN vi g i
N ° 2 2 L ( 3 2 A)
2 3 0V
I N 0 ,0 3 0 A
T02
I ON
N
2
3 00 0
I
0 OFF
25 0 V
10 A
legrand
1
2
4 00 V
0 58 22
1
0 58 2 0
N
20 A
1
2
legrand
BD1
S1
X1
-7-
X2
2 PROE
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
REAL
SCHEMA UNIFILAIRE :
E1
E2
HAGER
m u lt i 9
D PN vi g i
N ° 2 2 L ( 3 2 A)
2 3 0V
I N 0 ,0 3 0 A
T02
I ON
N
2
30 0 0
I
0 O FF
250 V
0 58 2 0
1
10 A
legrand
1
2
400 V
0 58 22
N
20 A
1
2
legrand
BD1
S1
X1
-8-
X2
2 PROE
REAL
TP N°1 : INSTALLATION
ELECTRIQUE DE LA CAVE
BAREME
BAREME
NOTES
TRACAGE/COTATION
/2
Respect des cotes au millimètre prés.
/2
Travail au niveau
/2
Ebavurage, propreté
/2
Implantation des fixations
/3
Fils correctement dénudés, longueur de fil.
/3
Connexions
/1
Respect des sections/couleurs
FONCTIONNEMENT
/4
Fonctionnement
MISE EN SERVICE
/1
L’essai sera commenté
TOTAL
/20
CONDUITS
CABLAGE
CRITERES D’EVALUATION
IMPORTANT :
IL EST STRICTEMENT INTERDIT DE METTRE UNE INSTALLATION
SOUS TENSION SANS L’AUTORISATION DU PROFESSEUR.
-9-
