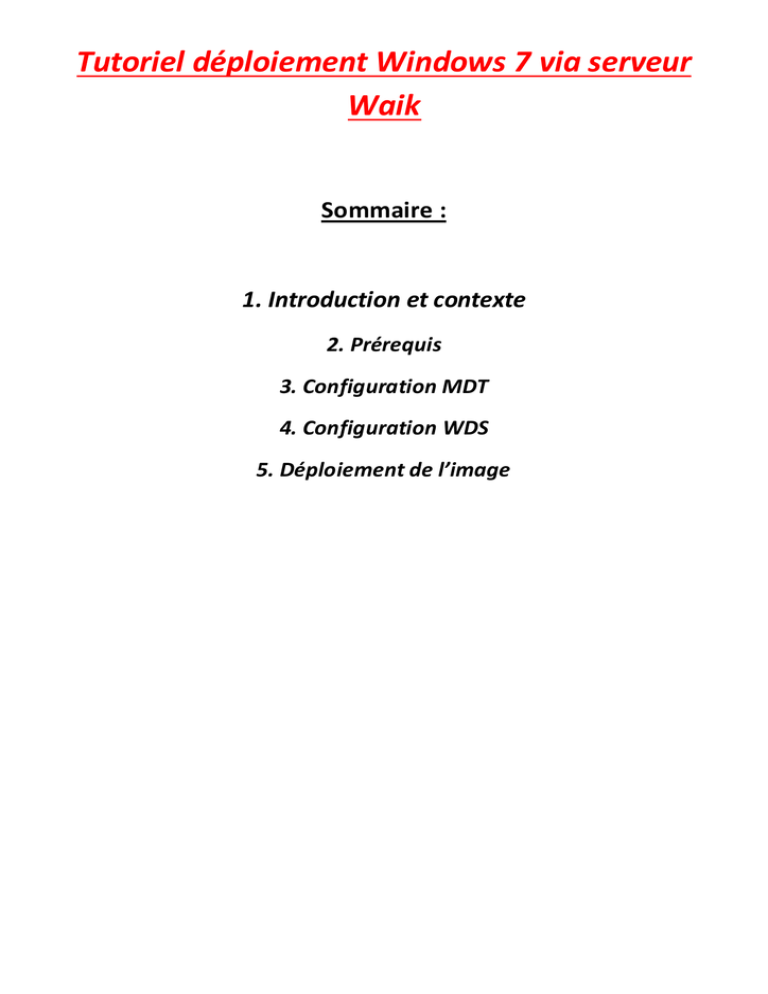

Tutoriel déploiement Windows 7 via serveur
Waik
Sommaire :
1. Introduction et contexte
2. Prérequis
3. Configuration MDT
4. Configuration WDS
5. Déploiement de l’image
1. Introduction et contexte :
Dans mon cas je dois fournir au service informatique, de la Mairie ou je suis engagé comme
stagiaire, un serveur Waik permettant le déploiement de Windows 7 professionnel sur
plusieurs ordinateurs. Ce service informatique détient déjà la plus part des pré-requis
nécessaire à la création de mon serveur Waik (DNS, DHCP, Active directory, un domaine
fonctionnel). Dans ce cas j’ai à ma disposition un ordinateur avec le logiciel VMware Player
qui me permettra de créer ce serveur grâce à une machine virtuel.
Dans ce compte-rendu nous suivrons pas à pas la mise en place de ce serveur.
2. Pré-requis :
- Serveur Active Directory (renseigner le nouveau serveur dans l’OU concerné)
- Serveur DHCP
- Un domaine fonctionnel
- ISO Windows serveur 2008 R2
- ISO Windows 7 Professional
- Daemon Tools
- Kit installation automatisé WAIK
- Microsoft Deployment Toolkit 2012
\Attention/ Avant toute création de VM je vous conseille de vérifier si l’option
« Technologie de virtualisation » est activé dans le BIOS du PC host destiné à faire
fonctionner la Virtual Machine de votre serveur WAIK.
Ici nous sommes dans le BIOS de l’Ordinateur Lenovo ThinkCentre, dans l’onglet « Avancé ».
Si cette option n’est pas activé vous ne pourrez pas utiliser votre Virtual machine !
Ensuite :
Tout d’abord il faut créer votre Machine Virtuel que vous utiliserez en tant que serveur.
Voici les différentes étapes :
1 : Création de la VM serveur
Il faut d’abord exécuter VMware et cliquer sur « Create a New VM »
Puis il faut aller chercher votre image ISO correspondant au Windows Serveur 2008 R2 :
Dans mon cas je remplie le Full name par « Mairie » puis next :
Indiquez ici le nom de votre machine virtuel :
La taille maximum de votre de disque :
Pour finir votre installation il faut cliquer sur « customize hardware » et mettre 2
processeurs ainsi que 2 GO de RAM :
Une fois cette étape terminé, démarrer la machine et effectuer l’installation de votre
Windows cela prendra un certain temps ne vous inquiétez pas.
2 : Installation de Windows serveur
3 : Rentrer la machine dans le domaine :
En premier lieu il vous faut ajouter votre domaine et renseigner le nom avec lequel vous
l’avez créé sur l’Active Directory.
Il suffit de cliquer sur « Démarrer » -> « clic droit sur Ordinateur » -> « sélectionner
propriété » -> « modifier les paramètres ».
Après cela il ne vous reste plus qu’à redémarrer l’ordinateur pour que les changements
soient pris en compte.
4 : Ajout des rôles : Il est important d’activer les rôles de votre serveur, pour ceci il faut
cliquer sur « gestionnaire de serveur » -> clic droit sur « rôles » -> « ajouter des rôles ».
Précisé les case à sélectionner comme sur les copie d’écran ci-dessous puis cliquer sur
« suivant ».
5 : Installations des prérequis
Maintenant vous allez devoir télécharger et installer un outil, Daemon Tools.
Disponible ICI : http://www.disk-tools.com/download/daemon
Une fois Daemon Tools installer, vous aller devoir télécharger le Kit d’installation
automatisé pour WAIK qui sera un fichier ISO.
Disponible ICI : http://www.microsoft.com/fr-fr/download/details.aspx?id=5753
Ensuite il faut l’exécuter avec daemon Tools grâce à un double clic sur votre ISO puis aller
dans « Démarrer » -> « Ordinateur », et exécuter le contenu du lecteur CD.
Un clic suffit sur « Installation du Kit » pour lancer le Téléchargement et l’Installation des
outils nécessaire à WAIK.
A présent vous aller devoir installer un dernier programme qui est Microsoft déploiement
Toolkit 2012. Communément appelé MDT.
Disponible ICI : http://www.microsoft.com/en-us/download/details.aspx?id=25175
Une fois télécharger, exécuté le puis installer le normalement.
Maintenant cliquer sur « démarrer » et vous pourrez constater que vos 2 programmes ont
été installé sans problème.
6 : configuration réseau
A présent il vous faut accédé au « Settings » de VMware en haut à gauche de votre fenêtre
en cliquant sur « Player » -> « manage » -> « Network setting » -> « Bridged » et cliquer
sur « replicate.. ».
7 : vérification des paramètres Virtual Machine
Maintenant afin de s’assurer de notre bonne configuration vous pouvez regarder, toujours
en haut à gauche dans l’onglet « Player », vos « settings » de VMware.
3. Configuration MDT
Maintenant pour ajouter l’image de Windows 7 au système de déploiement il va falloir
utiliser l’outil « Deployment Workbench » que vous venez d’installer avec MDT.
New deployment Shares :
Tout d’abord vous allez lancer « Deployment Workench » puis une fois ouvert, faire un clic
droit sur « deployment shares » et cliquer sur « New deployment shares ». Il vous faut
choisir l’emplacement ou le dossier sera enregistré (je conseil dele laisser par defaut) puis
cliquer sur next :
Operating system :
Afin d’insérer l’image ISO de votre Windows 7 dans MDT il faut faire un clic droit sur
« operating system » -> « Import operating system » -> « custom image file ».
Maintenant il faut sélectionner les fichiers WIM présent dans l’ISO du Windows 7. Il se
trouve dans le fichier « source », vous devez sélectionner install.wim et boot.wim :
Maintenant il ne vous reste plus qu’à suivre la procédure :
Puis cliquer sur « finish » une fois la confirmation terminé. Vous devez voir ce genre de
fichier correspondant à Boot.wim et Install.wim.
Ajouter des applications :
Une fois cela terminer il est temps de procédé à l’incorporation des applications voulu dans
votre ISO afin qu’elle s’installe en même temps de l’OS. Dans cet exemple j’ajouterais
l’application « Ccleaner » à mon image iso.
Tout d’abord il faut faire un clic droit sur « application » -> « new application ». Vous
arriverez sur cette fenêtre :
Renseigner le nom de l’application, et appuyer sur « next » :
Ensuite il faut aller chercher le dossier où votre fichier.exe est enregistré :
La « commande line » renseigne le nom du fichier .exe ainsi que « \S » pour installation
silencieuse et « \noreboot » pour que le PC ne redémarre pas une fois l’installation de
l’application effectué :
L’ajout de l’application est terminé.
Installation pilotes :
Il faut à présent installer les pilotes du PC concerné par le déploiement de Windows 7.
Prenons un exemple, le PC Lenovo ThinkCentre M83.
Vous devez au préalable vous procurer les pilotes sur le site du constructeur.
Faite un clic droit sur « Out-of-Box Drivers » et choisissez « import drivers »
Prendre les drivers dans le dossier où ils sont enregistrés.
Normalement une fois les pilotes ajoutés vous devrez voir une interface de ce type :
Task Sequence :
Une fois les pilotes ajouté, il faut créer une nouvelle séquence pour votre ISO :
Commencer par faire un clic droit sur « Task sequences » -> « New task sequence ».
Et vous arriverez ici :
Vous devrez renseigner l’ID et le nom de votre séquence.
Pour la suite suivez la procédure des copies d’écrans ci-dessous :
Ici il faut choisir quel Windows 7 vous voulez installer, dans mon cas Win7 Professional :
Vous n’êtes pas obliger d’écrire « Mairie »...
Ici je conseil de choisir un mot de passe administrateur si vous le pouvez :
Pour le reste il suffit d’appuyer sur « Next » et «Finish ».
Normalement vous devriez apercevoir votre nouvelle séquence :
Propriété Task Sequence :
Faite un clic droit sur votre nouvelle séquence et sélectionner « propriété »
Ensuite il faudra configurer les fichiers sélectionnés comme sur les copies d’écrans :
Rendez-vous dans l’onglet « Task Sequence » puis aller dans le dossier « initialization » et
cliquer sur « Gather Local Only » :
Ensuite il faut aller dans le dossier « State Capture » -> « refresh only » -> « option ».
Après ceci il faut aller dans le dossier «Preinstall » -> « New computer only » -> « Format
and partition disk ».
Modifier la partition présente.
Et Faire une deuxième partition au même endroit :
Propriété MDT deployment Shares :
Voilà, maintenant revenez a votre fenêtre Workbench de base et faite un clic droit sur
« MDT deployment Shares » -> « propriété » :
Onglet général
Puis configurer votre onglet « général » comme ceci en y remplaçant par le nom de votre
serveur : \\nom-de-votre-serveur\DeploymentShares$
Onglet Rules
Puis cliquer sur « Rules » où plusieurs solution sont possible ici : Personnellement j’ai choisi
de le remplir comme ceci donc si vous souhaitez faire pareil que moi vous devrez modifier
la partie entouré en rouge par vos ID :
Maintenant cliquer sur « Edit Bootstrap.ini » et renseigné votre nom de serveur ainsi que
votre ID et Password.
Mise à jour MDT deployment Shares
Pour sauvegarder vos modifications sur Workbench il est important de faire un « update »
à chaque fois que vous modifier quelque chose :
Donc il faut effectuer un clic droit sur « MDT deployment shares » -> « Update
Deployment Share »
Pour le reste il suffit de cliquer sur « Next », une fois la mise à jour terminé vous n’aurez
qu’à cliquer sur « finish ».
Vous avez officiellement finit avec WorkBench !
4. Configuration WDS
1.
Exécuter « Services de déploiement Windows ». Si vous ne trouvez pas directement WDS
comme sur cette copie d’écran, vous aurez accès à WDS en tapant « service de
déploiement Windows » dans la barre de recherche du menu démarrer.
Ajout image de démarrage :
Il faut désormais ajouter une image permettant de booter la machine lors de son
démarrage en mode réseau. L’assistant se lance en faisant « Clic droit » sur « Images de
démarrage » puis « Ajouter une image de démarrage ».
Exemple ci-dessous :
Le fichier boot.wim requis est déjà incorporé dans le MDT appelé Lite Touche Windows PE
x64 et(ou) 86.
La création du boot va se faire par étape :



Choisir la localisation du fichier de boot x64 ou x86 « LiteTouchPE » dans le disque
C:\DeploymentShare\Boot
Nommer le « nom » de l’image et la « description » de l’image.
Valider le sommaire de nos configurations et la création est terminée.
Il y a désormais dans le dossier Images de démarrage l’image x64 ou x86 (ou les deux) que
vous avez choisi.
2.
Image de d’installation :
A présent il faut ajouter votre image d’installation :
Si vous le souhaitez pouvez ajouter cette image dans un groupe pour la différencier.
Votre image d’installation se trouve dans le chemin spécifié de l’encadré rouge :
Ici vous pouvez choisir quel Windows vous voulez installer en décochant celle dont vous
n’avez pas besoin :
Ajout de package de pilotes :
Cette étape se fait après l’import des pilotes dans le MDT, une fois cette étape effectué il
faut faire un clic droit sur « pilotes » et sélectionner « ajouter un package de pilotes » et
aller rechercher le dossier suivant :
Propriétés du serveur :
Maintenant que vous avez ajouté tout ce qu’il fallait dans WDS il faut configurer les
propriétés de votre serveur de déploiement (MAGIMIX pour moi) :
Une dans le menu propriété je vous invite à configuré les différents onglets comme je l’ai
fait :
Maintenant vous pouvez cliquer sur « Appliquer » et « OK » afin de sauvegarder vos
changements.
Votre serveur de déploiement est à présent fonctionnel il ne vous reste plus qu’à tester
un déploiement d’image sur un PC client.
5. Déploiement de l’image
A faire avant le boot sur le réseau :
Il faut vous munir d’un PC client. Lors du démarrage il faut lancer le BIOS pour activer le
mode PXE de la carte réseau si celle-là n’est pas activée. Pour préciser que votre client Boot
automatiquement sur votre réseau lors de son démarrage, il faut le placer en haut de votre
liste. Sélectionner « Network boot.. » et ensuite appuyer sur la touche « + » de votre clavier
afin
de le
posit
ionn
er
tout
en
haut
de
votre
liste.
Une fois cela réaliser, dans l’onglet « Exit » et sélectionner «Save and exit ».
L’action à effectuer pour booter sur le PXE est d’appuyer sur F12 lors du démarrage, puis le
PC recherchera le serveur et une adresse IP lui sera affectée.
Vous arriverez sur ces fenêtre ou vous n’aurez qu’à choisir l’image à installer et vous en
aurez finit avec votre boot.
Ce tutoriel est à présent terminé, en espérant que cela vous aura été utile !
Tutoriel rédigé par Jonathan Rethers
