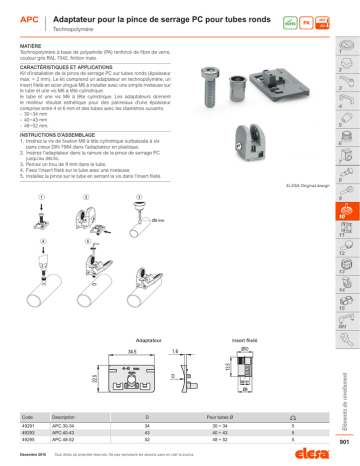

Adaptateur pour la pince de serrage PC pour tubes ronds

APC
Adaptateur pour la pince de serrage PC pour tubes ronds
RoHS
Technopolymère
MATIÈRE
Technopolymère à base de polyamide (PA) renforcé de fibre de verre,
couleur gris RAL 7042, finition mate.
PA
+80°
-20°
1
CARACTÉRISTIQUES ET APPLICATIONS
Kit d'installation de la pince de serrage PC sur tubes ronds (épaisseur
max. = 2 mm). Le kit comprend un adaptateur en technopolymère, un
insert fileté en acier zingué M6 à installer avec une simple riveteuse sur
le tube et une vis M6 à tête cylindrique.
le tube et une vis M6 à tête cylindrique. Les adaptateurs donnent
le meilleur résultat esthétique pour des panneaux d'une épaisseur
comprise entre 4 et 6 mm et des tubes avec les diamètres suivants:
-- 30÷34 mm
-- 40÷43 mm
-- 48÷52 mm.
2
3
4
5
INSTRUCTIONS D'ASSEMBLAGE
1. Insérez la vis de fixation M6 à tête cylindrique surbaissée à six
pans creux DIN 7984 dans l'adaptateur en plastique.
2. Insérez l'adaptateur dans la rainure de la pince de serrage PC
jusqu'au déclic.
3. Percez un trou de 9 mm dans le tube.
4. Fixez l'insert fileté sur le tube avec une riveteuse.
5. Installez la pince sur le tube en serrant la vis dans l'insert fileté.
6
7
8
9
10
11
12
13
14
15
Code
Description
D
Pour tubes Ø
49291
APC.30-34
34
30 ÷ 34
5
49293
APC.40-43
43
40 ÷ 43
5
49295
APC.48-52
52
48 ÷ 52
5
Décembre 2016
Tous droits de propriété réservés. Ne pas reproduire les dessins sans en citer la source.
