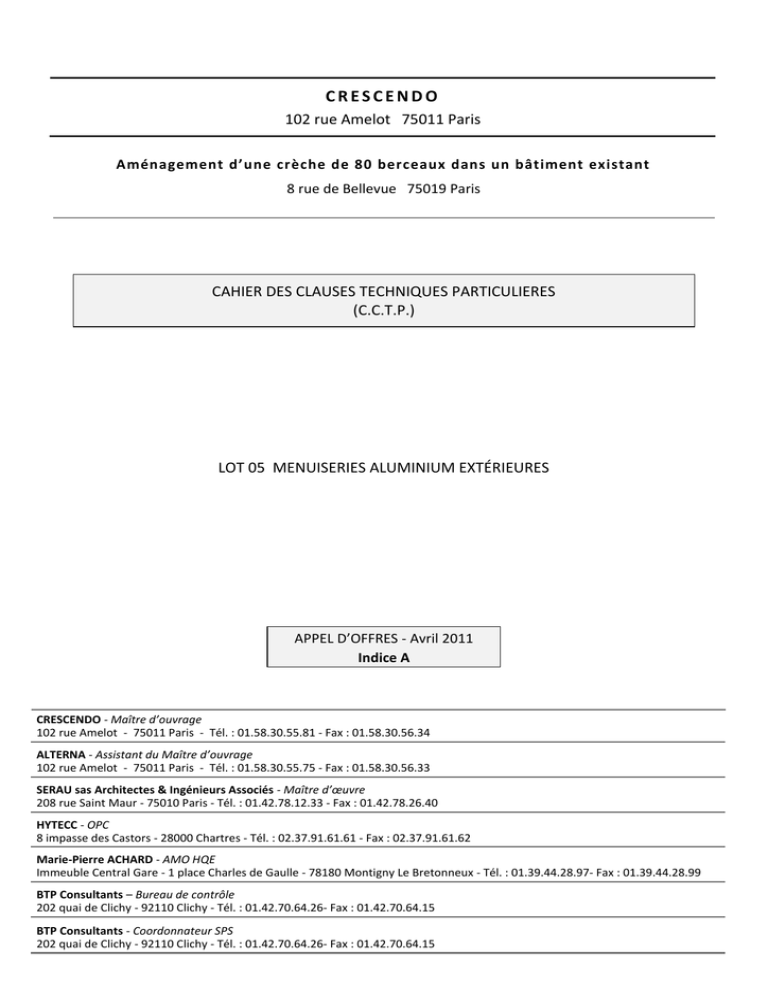

CRESCENDO
102 rue Amelot 75011 Paris
Aménagement d’une crèche de 80 berceaux dans un bâtiment existant
8 rue de Bellevue 75019 Paris
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
(C.C.T.P.)
LOT 05 MENUISERIES ALUMINIUM EXTÉRIEURES
APPEL D’OFFRES - Avril 2011
Indice A
CRESCENDO - Maître d’ouvrage
102 rue Amelot - 75011 Paris - Tél. : 01.58.30.55.81 - Fax : 01.58.30.56.34
ALTERNA - Assistant du Maître d’ouvrage
102 rue Amelot - 75011 Paris - Tél. : 01.58.30.55.75 - Fax : 01.58.30.56.33
SERAU sas Architectes & Ingénieurs Associés - Maître d’œuvre
208 rue Saint Maur - 75010 Paris - Tél. : 01.42.78.12.33 - Fax : 01.42.78.26.40
HYTECC - OPC
8 impasse des Castors - 28000 Chartres - Tél. : 02.37.91.61.61 - Fax : 02.37.91.61.62
Marie-Pierre ACHARD - AMO HQE
Immeuble Central Gare - 1 place Charles de Gaulle - 78180 Montigny Le Bretonneux - Tél. : 01.39.44.28.97- Fax : 01.39.44.28.99
BTP Consultants – Bureau de contrôle
202 quai de Clichy - 92110 Clichy - Tél. : 01.42.70.64.26- Fax : 01.42.70.64.15
BTP Consultants - Coordonnateur SPS
202 quai de Clichy - 92110 Clichy - Tél. : 01.42.70.64.26- Fax : 01.42.70.64.15
Aménagement d’une crèche de 80 berceaux - 75019 Paris
Indice A - C.C.T.P. - Lot 05 Menuiseries alu extérieures / 72077
page 2
SOMMAIRE
2.
1.1
GENERALITES ...................................................................................................................................... 4
1.1.1
Objet et connaissance des travaux ............................................................................................ 4
1.1.2
Spécification particulière aux travaux sur existant...................................................................... 4
1.1.2.1 Reconnaissance des existants .................................................................................. 4
1.1.2.2 Protection et sauvegarde des existants .................................................................... 4
1.1.2.3 Travaux de dépose et de démolition ......................................................................... 5
1.1.2.4 Sortie et enlèvement des matériaux de démolition et gravois ................................... 5
1.1.2.5 Echafaudages et protections ..................................................................................... 5
1.1.3
Prestations à la charge du présent lot ........................................................................................ 6
1.1.4
Règlements & Normes ............................................................................................................... 6
1.1.4.1 Labels et certifications de qualité .............................................................................. 6
1.1.4.2 Caractéristiques des menuiseries selon leur situation et leur exposition .................. 7
1.1.4.3 Réglementation acoustique ....................................................................................... 7
1.1.4.4 Etanchéité à l’air ........................................................................................................ 7
1.1.4.5 Documents à fournir à l’appel d’offres ....................................................................... 7
1.1.4.6 Plans d’exécution ...................................................................................................... 7
1.2
MATERIAUX .......................................................................................................................................... 8
1.2.1
Généralités ................................................................................................................................. 8
1.2.1.1 Fabrication des menuiseries ..................................................................................... 8
1.2.1.2 Pose et fixation des ouvrages ................................................................................... 8
1.2.1.3 Calfeutrements - Habillages - Couvre-joints - Joints d’étanchéité............................. 8
1.2.2
Conception des menuiseries ...................................................................................................... 9
1.2.2.1 Parties dormantes et ossatures................................................................................. 9
1.2.2.2 Types de châssis....................................................................................................... 9
1.2.2.3 Panneaux de remplissage pleins ............................................................................ 10
1.2.2.4 Vitrages isolants ...................................................................................................... 10
Base vitrages ........................................................................................................................... 10
1.2.2.5 Sujétions de pose .................................................................................................... 10
NOMENCLATURE DES OUVRAGES............................................................................................................. 11
2.1
EXISTANTS ......................................................................................................................................... 11
2.1.1
Portes existantes (Repère F10)................................................................................................ 11
2.2
FAÇADE MURS RIDEAUX .................................................................................................................. 11
2.2.1
Repère F1................................................................................................................................. 11
2.2.1.1 Caractéristiques ...................................................................................................... 11
2.2.1.2 Description des ouvrages ........................................................................................ 11
2.2.2
Repère F2................................................................................................................................. 12
2.2.2.1 Caractéristiques ...................................................................................................... 12
2.2.3
Bandeau ................................................................................................................................... 13
2.3
CHÂSSIS.............................................................................................................................................. 13
2.3.1
Repère F3 - châssis (115 x 220 ht) .......................................................................................... 13
2.3.2
Repère F4 - châssis fixe (140 x 210 ht)................................................................................... 13
2.3.3
Repère F5 - ensemble châssis fixe + bloc porte vitré (210 x 210 ht) ....................................... 13
2.3.4
Repère F6 - châssis ouvrant sur allège (90 x 100 ht)............................................................... 13
2.4
PORTES............................................................................................................................................... 14
page 3
2.4.1
2.4.2
2.4.3
3.
Repère F7 - ensemble bloc porte (90 x 210 ht) ........................................................................ 14
Repère F8 - ensemble bloc porte plein (90 x 210 ht) ............................................................... 14
Repère F9 - ensemble bloc porte plein tiercé (140 x 210 ht) ................................................... 14
2.5
GARDE-CORPS VITRÉ ....................................................................................................................... 14
2.6
STORES............................................................................................................................................... 14
CADRE DE BORDEREAU .............................................................................................................................. 17
page 4
CONDITIONS D’EXECUTION
1.1
GENERALITES
1.1.1
Objet et connaissance des travaux
Le présent CCTP a pour objet de décrire l’ensemble des prestations liées à la réalisation des
travaux de la crèche située au RdC du bâtiment 8 rue Bellevue à Paris XIX.
L’entrepreneur obtient tous les renseignements nécessaires à la parfaite réalisation de ses
travaux, qu’il a visité les lieux et qu’il s’engage à exécuter ces ouvrages dans les règles de
l’art et cela, sans jamais pouvoir prétendre à aucun supplément sur les prix convenus, qui ne
seraient et ne pourraient d’ailleurs être financés. Il ne saurait se prévaloir ultérieurement d’une
connaissance insuffisante des sites, lieux et terrains d’implantation, nature du sol, moyens
d’accès, en relation avec l’exécution de ses travaux.
1.1.2
1.1.2.1
Spécification particulière aux travaux sur existant
Reconnaissance des existants
Les entrepreneurs sont contractuellement réputés avoir, avant remise de leur offre, procédé sur
le site à la reconnaissance des existants.
Cette reconnaissance à effectuer portera notamment sur les points suivants sans que cette
énumération soit limitative :
 l’état des existants et leurs principes constructifs,
 la nature des matériaux constituant les existants,
 la nature et la constitution des structures porteuses,
 la nature et la constitution des planchers et leur flexibilité.
En général sur tous les points pouvant avoir une influence sur l’exécution des travaux du présent
lot et sur leur coût.
Les offres des entreprises seront donc contractuellement réputées tenir compte de toutes les
constatations faites lors de cette reconnaissance, et comprendre explicitement ou implicitement
tous les travaux accessoires et autres nécessaires.
Les entrepreneurs pourront, lors de cette reconnaissance, effectuer tous les essais sur existants
qu’ils jugeront utiles.
1.1.2.2
Protection et sauvegarde des existants
L’entrepreneur devra prendre toutes dispositions utiles et toutes précautions pour ne causer, lors
de l’exécution de ses travaux, aucune détérioration aux existants.
Il sera seul juge des dispositions à prendre à cet effet, des protections à mettre en place, etc..
Les travaux pourront être réalisés en même temps que des travaux réalisés au sous-sol du
bâtiment ou bien en zone occupée (par un commerce) au sous-sol et au 1er étage.
Des dispositions particulières seront alors à prendre par l’entrepreneur :
 pour garantir la sécurité de toutes les personnes circulant sur le site,
 pour protéger les existants.
page 5
Lors des travaux de démolition ou autres dégageant des poussières, l’entrepreneur aura à
prendre toutes mesures pour éviter la propagation de ces poussières, par mise en place
d’écrans en bâche, film vinyle, etc., et par emploi d’aspirateurs si nécessaire.
Le Maître d’œuvre se réserve toutefois le droit, si les dispositions prises lui semblent
insuffisantes, d’imposer à l’entrepreneur de prendre des mesures de protection
complémentaires.
Faute par l’entrepreneur de se conformer aux prescriptions du présent article, il en subira toutes
les conséquences.
1.1.2.3
Travaux de dépose et de démolition
Les travaux de dépose et de démolition devront être réalisés avec soins pour éviter toutes
dégradations aux ouvrages contigus conservés.
Ces travaux comprendront implicitement tous travaux annexes et accessoires nécessaires pour
permettre la dépose, tels que descellements, démontage de pattes ou autres accessoires de
fixation, coupements, hachements, etc.
Les méthodes et moyens de démolitions sont laissés au choix de l’entrepreneur, qui devra les
définir en fonction de la nature de l’ouvrage à démolir, de son emplacement, de son
environnement et de toutes autres conditions particulières rencontrées.
Les prix des déposes et démolitions comprendront implicitement tous échafaudages et autres
agrès nécessaires, ainsi que l’utilisation de tous matériels, tels marteaux piqueurs, scies à
disques, etc.
Tous les autres matériaux, quels qu’ils soient, en provenance des démolitions, qu’ils soient
susceptibles de réemploi ou non, seront acquis à l’entrepreneur qui pourra en disposer à son gré
après enlèvement du chantier.
1.1.2.4
Sortie et enlèvement des matériaux de démolition et gravois
Tous les travaux prévus au descriptif ci-après comprennent le ramassage, la descente ou
montée et la sortie hors de la construction, de tous les matériaux, matériels et équipements
déposés ou démolis.
Ils comprennent également sauf spécifications contraires explicitement, l’enlèvement hors du
chantier, comprenant : chargement par tous moyens et enlèvement hors du chantier au fur et à
mesure de l’avancement des travaux.
Lieu de dépôt au choix de l’entrepreneur, à toute distance, tous droits de décharge ou autres
étant à la charge de l’entrepreneur.
1.1.2.5
Echafaudages et protections
L’entrepreneur devra mettre en œuvre tous échafaudages de tous types, nécessaires à
l’exécution des travaux.
Il devra également mettre en place toutes installations de protection, de sauvegarde et de
garantie que l’entrepreneur jugera nécessaire, ainsi que celles qui lui seront le cas échéant
demandées par le Maître d’œuvre.
Ces installations pourront notamment selon les conditions du chantier, être les suivantes :
 garde-corps et garde-gravois,
 platelages de protection,
 écrans ou autres dispositifs antipoussière,
page 6
bâches de protection contre la pluie,
 protections de revêtements de sols et d’escaliers.
Tous les frais de l’entrepreneur consécutifs aux prescriptions du présent article font implicitement
partie du prix du marché.

1.1.3
Prestations à la charge du présent lot
Les prestations de menuiseries extérieures à la charge du présent lot comprendront
implicitement :
 la fabrication en usine ou en atelier,
 le transport à pied d’œuvre,
 le coltinage et le montage,
 la pose,
 la fixation par tous moyens, y compris tous calages, scellements, pisto-scellements, et toutes
fournitures et accessoires nécessaires,
 l’exécution de tous les joints nécessaires quels qu’ils soient, nécessaires pour garantir une
étanchéité absolue,
 la protection des ouvrages finis jusqu’à la réception,
 l’enlèvement des protections et le nettoyage des ouvrages pour la réception,
 les échafaudages nécessaires, le cas échéant,
et toutes autres prestations et fournitures nécessaires à la finition complète des ouvrages du
présent lot.
Les travaux de vitrage comprendront implicitement :
 La fourniture des volumes, compte tenu des pertes pour chutes et déchets dont les prix
tiennent compte, ainsi que tous risques de casse inhérents à la pose ;
 La pose en feuillures et la fixation sur ouvrages de toute nature ;
 Le dépoussiérage des feuillures, au préalable ;
 La dépose des parcloses et repose après pose des verres ;
 Le calage des volumes, y compris fourniture des cales ;
 Le masticage et le contre-masticage en mastic à l’huile de lin ou au mastic oléoplastique, à
solin dans le cas de feuillure ouverte, à bain de mastic dans le cas de feuillure fermée ou tous
autres systèmes de mise en œuvre ;
 Toutes les coupes droites, biaises et courbes ;
 Toutes petites fournitures telles que pointes, cales, etc. ;
 Le nettoyage des vitrages aux 2 faces après pose.
1.1.4
1.1.4.1
Règlements & Normes
Labels et certifications de qualité
Les menuiseries extérieures devront satisfaire aux labels de qualité et/ou aux cahiers des
charges suivants :
 label Qualicoat : éléments en aluminium prélaqué,
 label ECCA : revêtements de parements extérieurs en tôles prélaquées,
 label SNJF : produits de calfeutrement et compléments d’étanchéité pour éléments de
construction.
page 7
Les menuiseries extérieures avec leur vitrage devront satisfaire aux labels de qualité et/ou aux
cahiers des prescriptions techniques suivants :
 label Acotherm : performances acoustiques et thermiques des fenêtres selon la catégorie et
le type de bâtiment concernés,
 label Cekal : qualité des doubles vitrages.
1.1.4.2
Caractéristiques des menuiseries selon leur situation et leur exposition
Les caractéristiques physiques et mécaniques des fenêtres et portes-fenêtres seront à définir par
l’entrepreneur en fonction de leur situation et de leur exposition précisées ci-après aux bases
contractuelles.
Ce choix devra satisfaire aux prescriptions des DTU 36.1 et 37.1.
1.1.4.3
Réglementation acoustique
Les menuiseries extérieures avec leur vitrage, leurs entrées d’air et leurs coffres de volets
roulants, le cas échéant, devront toujours répondre à la réglementation acoustique en vigueur,
selon le type de construction.
1.1.4.4
Etanchéité à l’air
Un test d’étanchéité à l’air sera réalisé par le lot 10 Chauffage/Ventilation. La valeur de la
perméabilité à l’air doit être inférieure à 1,7 m2/h.m2 pour le tertiaire. Cette valeur quantifie le
débit de fuite traversant l’enveloppe, exprimé en m3/h.m2, sans un écart de pression de
4 pascals, conformément à la RT existante.
1.1.4.5
Documents à fournir à l’appel d’offres
A l’appui de la remise de son offre, l’entrepreneur remet un dossier technique qui comporte :
 des coupes à grande échelle montrant la section des profilés employés, leur épaisseur, les
types de joints, etc.,
 des détails d’assemblages des ouvrages entre eux,
 des détails de liaison et de fixation des ouvrages,
 les dispositions prises pour satisfaire l’isolation phonique et thermique,
 l’ensemble des documents d’agréments des produits mis en place,
 le type et le modèle des profilés utilisés et la désignation de leur fabricant,
 les largeurs des montants et traverses,
 la description détaillée des ouvrages particuliers rencontrés, le cas échéant,
 la description et définition précises de tous les dispositifs d’étanchéité, le modèle et la
provenance des joints d’étanchéité prévus, etc.,
 les principes et dispositifs de fixation des ouvrages,
et tous autres renseignements et précisions nécessaires à l’appréciation de la qualité des
menuiseries proposées.
1.1.4.6
Plans d’exécution
Les plans d’exécution sont à la charge de l’entrepreneur ainsi que les plans de fabrication et de
mise en œuvre sur le chantier.
Ces plans et dessins devront faire apparaître tous les détails de l’exécution, notamment :
 les formes et profils des éléments constitutifs,
 les détails des dispositifs d’étanchéité et de récolte et d’évacuation des eaux de buées,
 l’emplacement, le nombre et la référence des articles de quincaillerie,
page 8
les détails d’assemblage des feuillures, parcloses, etc.,
 les dimensions des feuillures et autres à réserver pour la pose,
 les principes et détails de fixation,
 le mode de calfeutrement,
 les détails des habillages et couvre-joints,
et tous autres renseignements utiles en fonction des particularités des ouvrages.

1.2
MATERIAUX
1.2.1
1.2.1.1
Généralités
Fabrication des menuiseries
Elles devront répondre aux normes en vigueur et au DTU 36.1.
Les menuiseries seront réalisées à rupture de pont thermique A3 - E3 - V2.
La largeur des profils sera de 8 à 10 cm, suivant la gamme du fabricant, pour recevoir des
cloisons de distribution.
L’entrepreneur devra s’assurer et relever sur place des cotes réelles des ouvertures.
La fabrication des ouvrages est particulièrement soignée. Les profilés sont dressés, les tôles
soigneusement planes. Les assemblages sont ajustés et réalisés de telle façon qu’ils supportent
sans déformation apparente ni amorce de rupture, les essais de voilement et de flexion. Ils
assurent en outre les critères d’étanchéité.
L’utilisation de rivets est interdite.
Les profilés seront prévus pour recevoir un vitrage isolant fourni au présent lot.
Coefficient de déperdition thermique à préciser par l'entreprise.
Affaiblissement acoustique suivant normes en vigueur.
1.2.1.2
Pose et fixation des ouvrages
Toutes les précautions nécessaires à la pose et au calage des différents éléments seront à
prendre par l’entrepreneur pour leur assurer un aplomb, un alignement et un niveau corrects.
Les ouvrages seront calés et fixés avec soin, de manière à ne pas pouvoir se déplacer pendant
l’exécution des fixations.
1.2.1.3
Calfeutrements - Habillages - Couvre-joints - Joints d’étanchéité
Les calfeutrements entre les menuiseries et gros œuvre répondront aux articles 3.3 et 4.42 du
DTU 37.1. Le choix et l’exécution de ces calfeutrements sont à la charge du présent lot,
y compris les bourrages et calfeutrements.
Le mode de calfeutrement devra figurer sur les plans de fabrication.
Les prestations à la charge du présent lot comprendront implicitement la fourniture et la pose de
tous habillages et couvre-joints intérieurs et extérieurs nécessaires pour réaliser une
présentation et un aspect parfaits.
Ces éléments seront toujours en matériau de même nature et aspect que les menuiseries au
droit desquelles ils sont disposés.
page 9
Les types de joints employés et leur mise en œuvre sont conformes aux recommandations du
Syndicat National des Joints et Façades et du bureau de contrôle.
Joints silicone à prévoir partout au périmètre des châssis pour garantir une parfaite isolation à
l’air et à l’eau avec la structure des bâtiments.
1.2.2
1.2.2.1
Conception des menuiseries
Parties dormantes et ossatures
La traverse basse comporte une pente et permet la mise en œuvre d’une bavette d’appui.
Les assemblages des profilés aluminium destinés aux cadres extérieurs en faisant office de
parcloses seront réalisés par équerres serties.
Les feuillures pour ouvrants de toute nature sont complétées de joints Néoprène assurant les
classes d’étanchéité requises entre ouvrants et dormants.
Les feuillures de pose des vitrages sont autodrainantes et sont complétées de parcloses
clipsées.
Les traverses hautes fixes seront alignées avec les traverses hautes des châssis ouvrants.
1.2.2.2
Types de châssis
Châssis oscillo-battants
 Ils seront équipés de poignées de fenêtre à clé pour condamner l’ouverture à la française
 Prévoir toutes sujétions de renforts, fixations, découpe pour la mise en place de ces
éléments
Châssis à soufflet
 Ils seront équipés de système de fermeture adapté
Châssis fixes
 Parcloses intérieures
 Traverses hautes alignées aux ouvrants
Bloc-portes de secours
 Ossature basse formant plinthe
 Quincaillerie, poignées, serrures de sûreté, ferme-porte, butées, etc.
 Barre antipanique et serrure de sûreté
 Canons européens
 Contacts de position
 Ventouses 24 V à rupture
Joints anti-pince-doigts
 Dispositif de sécurité anti-pince-doigts adaptable aux portes ouvrant de 90° à 180° type
ALNOR ou équivalent posé côté charnières
 Dispositif de sécurité anti-pince-doigts de type DUAL ou équivalent posé côté serrures.
page 10
1.2.2.3




Panneaux de remplissage pleins
Panneaux de type EDR, pose sur parcloses AT en cours de validité
Parements intérieurs en acier galvanisé prélaqué
Parements extérieurs alu laqué
Ame isolante en polystyrène extrudé 35 mm
1.2.2.4
Vitrages isolants
Les épaisseurs des vitrages sont données à titre indicatif, elles sont considérées comme des
minimums.
L’ensemble des épaisseurs des vitrages devra respecter les épaisseurs préconisées par le
fabricant en fonction de la dimension des volumes.
Ils sont composés de deux feuilles de matériaux séparés par un intercalaire à double barrière
d’étanchéité enfermant une lame d’air déshydraté.
Les vitrages isolants sont garantis 10 ans contre la formation de condensation et le dépôt de
poussière sur la face des vitrages.
La mise en œuvre des vitrages dans les feuillures des profilés sera réalisée à l’aide de joint
élastomère répondant aux spécifications de la norme D.T.U. 39.
Le collage des vitrages sera réalisé à l’aide de cales d’assises plastiques de dureté appropriée,
laissant une libre circulation des eaux de drainage.
Le système devra permettre un dévitrage rapide dans dégradation des éléments de maintien du
vitrage.
Sans pour autant être inférieurs aux épaisseurs données ci-après, les épaisseurs des vitrages
sont définies par l’entrepreneur du présent lot en tenant compte des volumes à mettre en œuvre,
de la rigidité du châssis, de l’exposition du bâtiment, du niveau auquel sont posés les volumes et
de leur mode de fixation.
Base vitrages
 Double vitrage hautes performances sur toutes les parties des châssis
 Stadip sur les allèges
 Vitrage basse émissivité avec lame d’Argon
 Coefficient Ug : 1,8 W/m2°C
 Epaisseur vitrages 4/16 - TBE4 avec ARGON
1.2.2.5
Sujétions de pose
Les châssis de façades seront disposés en bandes filantes horizontales sur allèges maçonnées.
Le titulaire du présent lot devra toutes les ossatures et accessoires nécessaires à une parfaite
finition des ouvrages :
 ossatures primaires en acier galvanisé,
 couvre joint,
 habillages extérieurs et intérieurs,
 etc.
Les ossatures tubulaires seront isolées pour éviter tout pont thermique.
Les meneaux devront être dimensionnés à 90 mm côté intérieur afin de recevoir les têtes de
cloisons.
page 11
2.
NOMENCLATURE DES OUVRAGES
2.1
EXISTANTS
2.1.1
Portes existantes (Repère F10)
La porte d’accès livraison (issue de secours) est maintenue en place et remise en état.
Localisation : Repère F10 accès livraison
2.2
FAÇADE MURS RIDEAUX
2.2.1
2.2.1.1
Repère F1
Caractéristiques

Murs rideaux réalisés en profilé aluminium, à rupture de pont thermique, finition laquée au
four ou anodisée.

Les menuiseries extérieures devront satisfaire aux exigences de la norme NFP 20501 avec
classifications minimales suivantes :
 Etanchéité à l’air
A*3
 Etanchéité à l’eau
E*4 A pour les châssis
 Résistance au vent
V*C 2
 Pour les murs rideaux
Conformité à la norme XPP 28 004 - DTU 33.1
 Les fenêtres ouvrant à la française
 Un ouvrant de confort par trame - dimensions suivant plan élévation de l’architecte
 Contacteurs de feuillure
 Limiteur d’ouverture en feuillure intégré aux ouvrants
2.2.1.2
Description des ouvrages
Mur rideau grille entièrement vitré. Ensemble sans traverse intermédiaire, calepinage suivant
plan d’élévation de l’Architecte.
Les façades sont composées d’une grille constituée de montants et de traverses drainants
formant ossature du mur rideau. Type MR FW 50 des Ets Schüco ou équivalent. Cette ossature
est complétée par des vitrages isolants.

Grille en aluminium d’ossature
La grille est réalisée en aluminium à rupture de pont thermique. Le principe permet la
récupération contrôlée des eaux d’infiltration et leur évacuation vers l’extérieur.
Ces éléments sont assemblés et étanchés entre eux sur site. Ils constituent les feuillures
destinées à recevoir les éléments de remplissages vitrés.
Côté extérieur, les remplissages sont maintenus par des serreurs en aluminium fixés
mécaniquement sur l’ossature par l’intermédiaire de vis espacées selon les prescriptions du
fabricant. Un capot saillant complète le dispositif. La section de ces capots devra être
respectée : hauteur - largeur - forme de U.
page 12
La finition des profilés est thermolaquée, de teinte et de brillance identiques aux autres
typologies de menuiseries.

Système de fixation
Les montants reçoivent les attaches en acier moulé ou mécano soudé destinées à
l’accrochage sur les pattes d’attaches fixées au gros œuvre.
Les attaches sont fixées aux profilés aluminium par des vis au travers des renforts
métalliques insérés dans une chambre des montants. Elles comportent les dispositifs de
réglage fin en altimétrie de la grille primaire après accrochage au gros œuvre.
Les montants sont également équipés d’éclisses de jonction verticale entre les profils. Ces
éclisses assurent la jonction mécanique verticale entre les éléments et l’alignement des
montants entre eux. Elles sont situées derrière la barrière principale d’étanchéité.

Etanchéité
La façade rideau est équipée de deux plans de joints d’étanchéité en profils élastomères
extrudés, l’un coté extérieur constituant la première barrière d’étanchéité à l’eau, l’autre coté
intérieur constituant l’étanchéité à l’air et à l’eau.

Châssis d’accessibilité pompier - SANS OBJET -
2.2.2
2.2.2.1
Repère F2
Caractéristiques

Mur rideau réalisé en profilé aluminium, à rupture de pont thermique, finition laquée au four
ou anodisée.

Les menuiseries extérieures devront satisfaire aux exigences de la norme NF P 20501 avec
classifications minimales suivantes :
 Etanchéité à l’air
A*3
 Etanchéité à l’eau
E*4 A pour les châssis
 Résistance au vent
V*C 2
 Pour les murs rideaux
Conformité à la norme XPP 28 004 - DTU 33.1
 Les fenêtres ouvrant à la française
 Un ouvrant de confort par trame - dimension suivant plan élévation de l’architecte
 Contacteur de feuillure
 Limiteur d’ouverture en feuillure intégré aux ouvrants.

Le mur rideau comporte une porte d’accès principale de la crèche :
 Bloc porte vitré à deux vantaux tiercés
 Vitrage Stadip
 Ventouse de contrôle d’accès et serrure de sûreté
 Barre antipanique et crémone pompier sur semi-fixe
 Poignée extérieure type bâton de maréchal
Localisation : Façade NORD (entrée de la crèche) (1 unité)
page 13
2.2.3




Bandeau
Fourniture et pose d’un bandeau d’habillage en aluminium réalisé sur mesure
Le bandeau à réaliser sera en parfait alignement avec le bandeau existant
Finition au choix de l’architecte
Fixation sur l’épine du mur rideau
Localisation : Ensemble de la façade NORD (murs rideaux)
2.3
CHÂSSIS
2.3.1


Repère F3 - châssis (115 x 220 ht)
Fourniture et pose d’un ensemble composé d’une fenêtre à deux vantaux ouvrant à la
française
Fenêtre sur allège
Localisation : Repère F3 - façade OUEST (2 unités)
2.3.2


Repère F4 - châssis fixe (140 x 210 ht)
Fourniture et pose d’un châssis fixe
Vitrage Stadip
Localisation : Repère F4 - façade NORD, espace jeux, Unité des Petits (2 unités)
2.3.3




Repère F5 - ensemble châssis fixe + bloc porte vitré (210 x 210 ht)
Ensemble composé d’un châssis fixe recoupé verticalement en une partie fixe et d’un bloc
porte
Serrure de sûreté et bec-de-cane
Vitrage Stadip
Localisation : Repère F5 - façade NORD, espace jeux, Unité des Petits (1 unité)
2.3.4


Repère F6 - châssis ouvrant sur allège (90 x 100 ht)
Ensemble composé d’une fenêtre à un vantail ouvrant à la française
Pose sur allège
Localisation : Repère F6 - espace jeux, Unité des Petits (1 unité)
page 14
2.4
PORTES
2.4.1




Repère F7 - ensemble bloc porte (90 x 210 ht)
Ensemble composé d’un bloc porte vitré à un vantail
Serrure de sûreté, bec-de-cane
Vitrage Stadip
Localisation : Repère F7 - espace jeux, Unité des Moyens et des Grands (2 unités)
2.4.2




Repère F8 - ensemble bloc porte plein (90 x 210 ht)
Ensemble bloc porte plein
Panneau isolant revêtu aluminium laqué
Localisation : Repère F8 - espace jardin, Unité des Petits (2 unités)
2.4.3




Repère F9 - ensemble bloc porte plein tiercé (140 x 210 ht)
Ensemble bloc porte plein tiercé
Panneau isolant revêtu aluminium laqué
Crémone de pompier sur semi-fixe
Localisation : Repère F9 - escalier OUEST (1 unité)
2.5
GARDE-CORPS VITRÉ
 Fourniture et pose de garde-corps en verre encastrés en pied par des platines en acier de
façon continue, avec potelets et main courante (voir détail)
 Vitrage feuilleté, conforme aux normes NF EN ISO 12543 et NF EN 14449 et classé 1B1
suivant la norme NF EN 126000 et P1 suivant la norme NF EN 356
 Films colorés sur les vitrages feuilletés en mode aléatoire (40 % de surfaces vitrées)
 Mastic d’étanchéité à base de silicone
 Entretoises verticales
 Essais et rapport d’essais
Localisation : Espaces jeux, Unité des Petits et Unité des Moyens et Grands Repère G1
2.6
STORES
Le titulaire du présent lot chiffrera en option la pose de stores vénitiens intérieurs sur l’ensemble
de la façade nord.
page 15
page 16
page 17
3.
CADRE DE BORDEREAU
Pour que toute offre soit acceptée et analysée, l'entreprise doit remplir le cadre de bordereau ci-après.
Toute modification ou complément au devis devra être mis à la fin du cadre de bordereau.
(Voir DQE format Excel)

Descro lot 02 aff 61873

Transcription

Documents pareils

Les sites de la DGO4 - Service public de Wallonie

CLISSON (44) - 126 M²

Menuiserie bois sur mesure

Château de bagnols

Maison de la petite enfance - Création Construction Bois

Livraison - doc

Collège Alain Jacques à Ailly-Le-Haut
