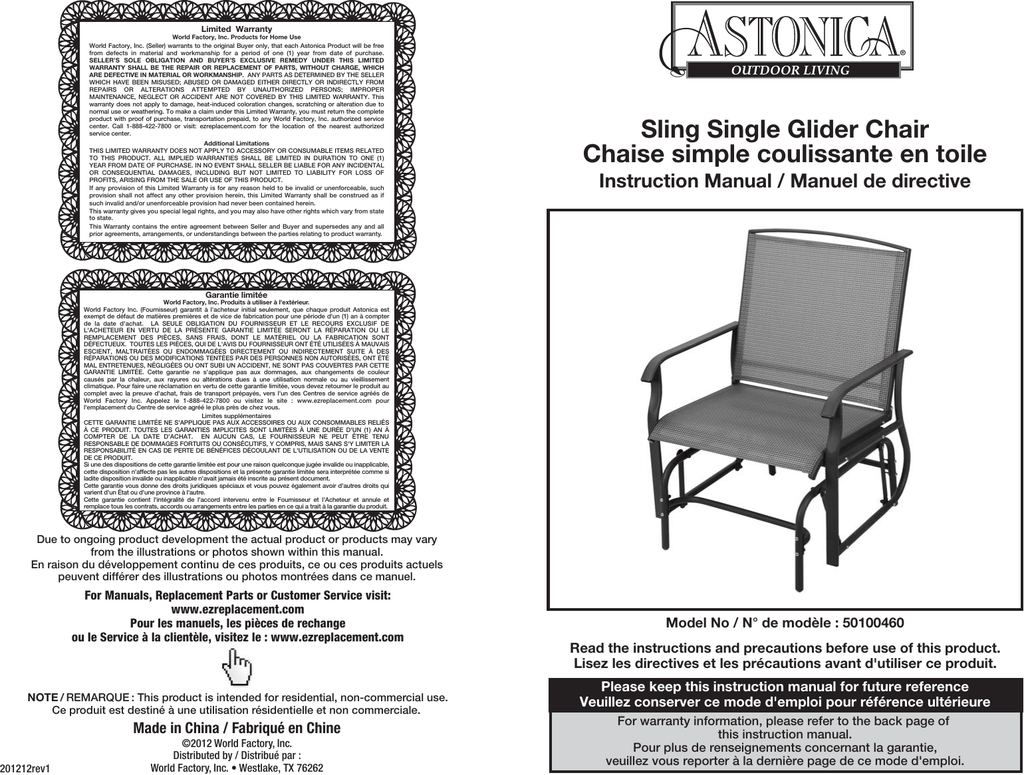

Sling Single Glider Chair
Chaise simple coulissante en toile
Instruction Manual / Manuel de directive
Garantie limitée
World Factory, Inc. Produits à utiliser à l'extérieur.
World Factory Inc. (Fournisseur) garantit à l'acheteur initial seulement, que chaque produit Astonica est
exempt de défaut de matières premières et de vice de fabrication pour une période d'un (1) an à compter
de la date d'achat. LA SEULE OBLIGATION DU FOURNISSEUR ET LE RECOURS EXCLUSIF DE
L'ACHETEUR EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE SERONT LA RÉPARATION OU LE
REMPLACEMENT DES PIÈCES, SANS FRAIS, DONT LE MATÉRIEL OU LA FABRICATION SONT
DÉFECTUEUX. TOUTES LES PIÈCES, QUI DE L'AVIS DU FOURNISSEUR ONT ÉTÉ UTILISÉES À MAUVAIS
ESCIENT, MALTRAITÉES OU ENDOMMAGÉES DIRECTEMENT OU INDIRECTEMENT SUITE À DES
RÉPARATIONS OU DES MODIFICATIONS TENTÉES PAR DES PERSONNES NON AUTORISÉES, ONT ÉTÉ
MAL ENTRETENUES, NÉGLIGÉES OU ONT SUBI UN ACCIDENT, NE SONT PAS COUVERTES PAR CETTE
GARANTIE LIMITÉE. Cette garantie ne s'applique pas aux dommages, aux changements de couleur
causés par la chaleur, aux rayures ou altérations dues à une utilisation normale ou au vieillissement
climatique. Pour faire une réclamation en vertu de cette garantie limitée, vous devez retourner le produit au
complet avec la preuve d'achat, frais de transport prépayés, vers l'un des Centres de service agréés de
World Factory Inc. Appelez le 1-888-422-7800 ou visitez le site : www.ezreplacement.com pour
l'emplacement du Centre de service agréé le plus près de chez vous.
Limites supplémentaires
CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS AUX ACCESSOIRES OU AUX CONSOMMABLES RELIÉS
À CE PRODUIT. TOUTES LES GARANTIES IMPLICITES SONT LIMITÉES À UNE DURÉE D'UN (1) AN À
COMPTER DE LA DATE D'ACHAT. EN AUCUN CAS, LE FOURNISSEUR NE PEUT ÊTRE TENU
RESPONSABLE DE DOMMAGES FORTUITS OU CONSÉCUTIFS, Y COMPRIS, MAIS SANS S'Y LIMITER LA
RESPONSABILITÉ EN CAS DE PERTE DE BÉNÉFICES DÉCOULANT DE L'UTILISATION OU DE LA VENTE
DE CE PRODUIT.
Si une des dispositions de cette garantie limitée est pour une raison quelconque jugée invalide ou inapplicable,
cette disposition n'affecte pas les autres dispositions et la présente garantie limitée sera interprétée comme si
ladite disposition invalide ou inapplicable n'avait jamais été inscrite au présent document.
Cette garantie vous donne des droits juridiques spéciaux et vous pouvez également avoir d'autres droits qui
varient d'un État ou d'une province à l'autre.
Cette garantie contient l'intégralité de l'accord intervenu entre le Fournisseur et l'Acheteur et annule et
remplace tous les contrats, accords ou arrangements entre les parties en ce qui a trait à la garantie du produit.
Due to ongoing product development the actual product or products may vary
from the illustrations or photos shown within this manual.
En raison du développement continu de ces produits, ce ou ces produits actuels
peuvent différer des illustrations ou photos montrées dans ce manuel.
For Manuals, Replacement Parts or Customer Service visit:
www.ezreplacement.com
Pour les manuels, les pièces de rechange
ou le Service à la clientèle, visitez le : www.ezreplacement.com
NOTE / REMARQUE : This product is intended for residential, non-commercial use.
Ce produit est destiné à une utilisation résidentielle et non commerciale.
201212rev1
Made in China / Fabriqué en Chine
©2012 World Factory, Inc.
Distributed by / Distribué par :
World Factory, Inc. • Westlake, TX 76262
Model No / N° de modèle : 50100460
Read the instructions and precautions before use of this product.
Lisez les directives et les précautions avant d'utiliser ce produit.
Please keep this instruction manual for future reference
Veuillez conserver ce mode d'emploi pour référence ultérieure
For warranty information, please refer to the back page of
this instruction manual.
Pour plus de renseignements concernant la garantie,
veuillez vous reporter à la dernière page de ce mode d'emploi.
DIRECTIVES D'ASSEMBLAGE
Figure 1
N
I M
J
PARTS & HARDWARE LIST
A
I
N
P
N
I
L
Q
B
D
C
P
Q
REMARQUE : Ne serrez pas trop les fixations.
1. (VOIR LA FIGURE 1) Fixer le siège de la chaise (A) au bras gauche (B) au siège à l'aide de boulons
M6x38 (L), de rondelles (M) et d'écrous (Q) avec la clé hexagonale (S) et la clé plate (T). Répéter
l'opération pour le bras droit (D). Fixer maintenant le dossier de la chaise (A) au bras gauche de
la chaise (C) puis au bras droit (D) à l'aide de boulons M6x28 (J), et de rondelles (N) et
avec la clé hexagonale (R). Fixer le dossier de la chaise (A) au siège de la chaise (B)
à l'aide de boulons M6x45 (M), de rondelles (N) et d'écrous (Q) avec la clé hexagonale (R) et la
clé plate (S).
PART #
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
QUANTITY
1
1
1
1
1
1
2
4
25
4
8
4
9
25
8
21
21
1
1
DESCRIPTION
Chair Back
Chair Seat
Left Chair Arm
Right Chair Arm
Rear Base Frame Support Bar
Front Base Frame Support Bar
Base Frame Leg
Glider Arms
Bolt Covers
Bolt M6x28
Bolt M6x35
Bolt M6x38
Bolt M6x45
Washer
Small Spacer
Nut
Nut Covers
Hex Key
Wrench
Parts Detail
Figure 2
2. (VOIR LA FIGURE 2) Assembler le châssis de
base en utilisant les pattes du châssis de
base (G) et le support du châssis de base
arrière (E) et le fixer avec des boulons
M6x38 (K), des rondelles (N) et des écrous (P)
avec la clé hexagonale (R) et la clé droite (S).
Fixer ensuite le support du châssis de base
avant (F) à l'aide de boulons M6x35 (K), de
rondelles (N) et d'écrous (P) avec la clé
hexagonale (R) et la clé droite (S).
G
I
K
NP
Q
E
E
G
F
I
K
QP
B
A
C
N
G
3. (VOIR LA FIGURE 3) Fixer l'assemblage de
la chaise à l'assemblage du châssis de base
en utilisant les bras pivotants (H) à l'aide de
boulons M6x45 (M), de rondelles (N),
d'écarteurs (O) (placés entre le bras
coulissant et le châssis de base) et
d'écrous (P) avec la clé hexagonale (R) et la
clé plate (S).
4. Couvrir toutes les têtes des boulons avec
des couvre-boulons (I) et les écrous avec
des couvre-écrous (Q).
Figure 3
Q
P
ON
M
I
H
L
M
N
O
P
Q
J
K
R
S
Carefully remove the contents from the package. If any parts are missing do not
attempt to use the product until they have been obtained and correctly installed.
I
N M
H
4
F
I
Q P
O
H
D
1
ASSEMBLY INSTRUCTIONS
Figure 1
N
I M
J
PIÈCES ET LISTE DE LA QUINCAILLERIE
A
I
N
p
N
I
L
Q
B
D
C
P
Q
NOTE: Do not over tighten fasteners.
1. (SEE FIGURE 1) Attach chair seat (B) to left chair arm (C) using bolt M6x38 (L), washer (N) and
nut (P) with hex key (R) and wrench (S). Repeat for right chair arm (D). Now attach chair back (A)
to left chair arm (C) and right chair arm (D) using bolt M6x28 (J), and washer (N) with hex key (R).
Secure chair back (A) to chair seat (B) using bolt M6x45 (M), washer (N) and
nut (P) with hex key (R) and wrench (S).
2. (SEE FIGURE 2) Construct the base frame by
using base frame legs (G) and rear base
frame support (E) and attach using bolt
M6x35 (K), washer (N) and nut (P) with
hex key (R) and wrench (S). Then attach
front base frame support (F) using bolt
M6x35 (K), washer (N) and nut (P) with
hex key (R) and wrench (S).
N° DE PIÈCE
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
QUANTITÉ
1
1
1
1
1
1
2
4
25
4
8
4
9
25
8
21
21
1
1
DESCRIPTION
Dossier de la chaise
Siège de la chaise
Bras gauche de la chaise
Bras droit de la chaise
Barre de soutien du châssis de base arrière
Barre de soutien du châssis de base avant
Pattes du châssis de base
Bras coulissants
Recouvre-boulons
Boulons M6x28
Boulons M6x35
Boulons M6x38
Boulons M6x45
Rondelles
Petits écarteurs
Écrous
Couvre-écrous
Clé hexagonale
Clé plate
Détail des pièces
Figure 2
G
E
E
I
N
K PQ
G
F
I
K
QP
B
A
C
N
G
3. (SEE FIGURE 3) Attach the chair assembly
to the base frame assembly using the glider
arms (H) with bolt M6x45 (M), washer (N),
small spacer (O) (placed between the glider
arm and the frame) and nut (P) securing
with hex key (R) and wrench (S).
4. Cover all bolt heads with bolt covers (I) and
nuts with nut covers (Q).
Figure 3
Q
P
ON
M
I
H
L
I
M
N
O
P
Q
J
K
R
S
Retirer avec précaution le contenu de l'emballage. Si des pièces sont manquantes,
n'essayez pas d'utiliser le produit tant qu'elles n'ont pas été obtenues et
correctement installées.
N M
H
2
F
I
Q P
O
H
D
3
