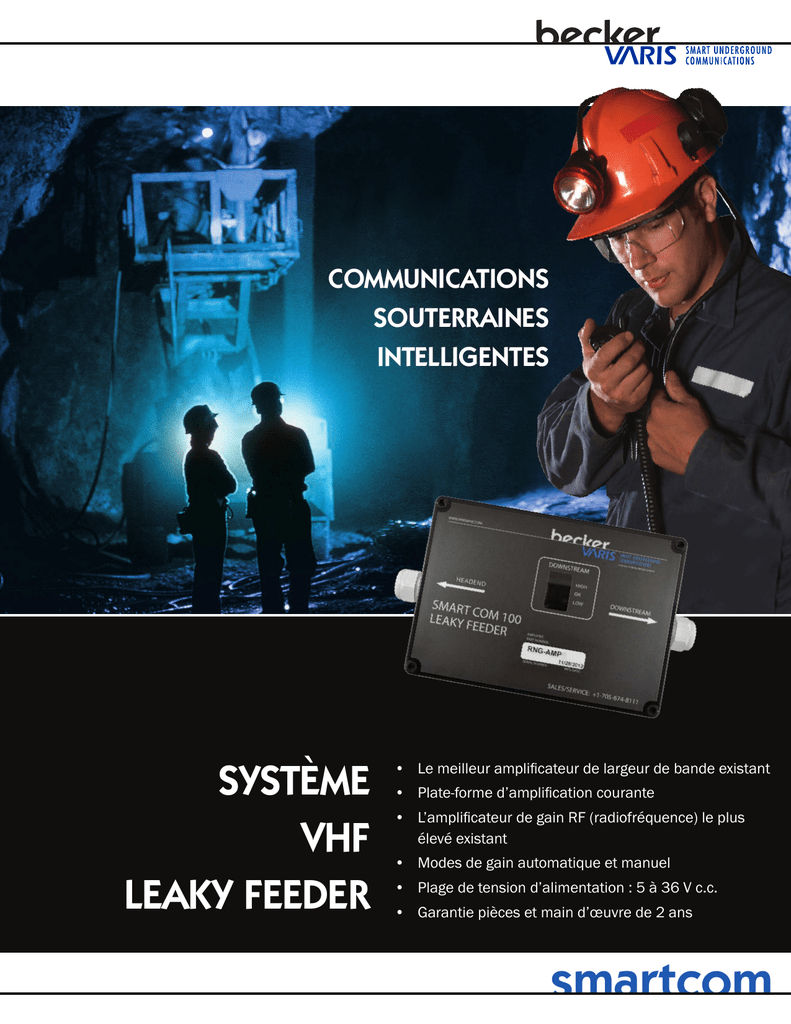

smartcom

COMMUNICATIONS
SOUTERRAINES
INTELLIGENTES
SYSTÈME
VHF
LEAKY FEEDER
• Le meilleur amplificateur de largeur de bande existant
• Plate-forme d’amplification courante
• L’amplificateur de gain RF (radiofréquence) le plus
élevé existant
• Modes de gain automatique et manuel
• Plage de tension d’alimentation : 5 à 36 V c.c.
• Garantie pièces et main d’œuvre de 2 ans
smartcom
PRÉSENTATION DU SYSTÈME VHF À
CÂBLE RAYONNANT LEAKY FEEDER
Toutes les mines ont clairement besoin d’un système de communication fiable, robuste et facile d’entretien, pour améliorer leur sécurité
et leur production. Le système VHF à câble rayonnant de Becker Varis
(Smartcom) est renommé mondialement pour sa fiabilité, sa robustesse
et sa facilité d’entretien.
Becker Varis reconnaît qu’il n’existe pas de solution parfaite et que les
besoins des clients varient selon la taille de leurs mines et le montant
de leurs budgets.
En tirant parti de l’énorme succès de notre système Smartcom d’origine,
le RNG-AMP, nous offrons maintenant à toutes les mines la possibilité
d’utiliser notre système à câble rayonnant, de renommée mondiale, tout
en ayant l’option d’effectuer des mises à niveau, afin de renforcer le
système à un stade ultérieur.
Plate-forme commune
Voix et données
Smartcom offre une plate-forme de
communications VHF pour la voix et
les données, à plusieurs canaux radio simultanés, silencieux *, robuste
et facile d’entretien, garantissant
le coût d’exploitation le plus bas du
marché.
Il permet en outre d’utiliser des modems à bande étroite pour radios
fixes ou mobiles, afin de disposer de
connexions 9600 bps sur toute la
zone couverte par le réseau à câble
rayonnant.
Largeur de bande 30 MHz
La largeur de bande 30 MHz, dominante dans l’industrie, permet de disposer de canaux voix et données multiples, fonctionnant simultanément,
avec des niveaux de bruit d’intermodulation extrêmement faibles.
Gain RF
Le meilleur amplificateur de gains RF sans pilote du marché (en mode
manuel), muni d’une option de mode de gain automatique ou manuel,
permet d’installer les amplificateurs à de grandes distances sur le réseau, ce qui réduit le besoin pour d’autres composants. Le mode de
gain automatique permet aux amplificateurs de modifier de manière intelligente les niveaux de gain, indépendamment des changements et de
l’élargissement du réseau. Ce mode réduit considérablement les besoins
d’entretien du système, ce qui diminue fortement vos coûts d’entretien.
COMMUNICATION
DÉTECTION
smartcom
SÉCURITÉ
Diagnostics locaux
Les diagnostics locaux sont standards avec tous les amplificateurs
Becker Varis. Cela facilite la recherche de pannes et le dépannage
du système grâce à une identification rapide des composants fautifs,
épargne ainsi du temps et de l’argent.
•
•
•
•
Diagnostics locaux grâce à 3 voyants lumineux LED intégrés :
LED vert : en marche, niveau RF OK
LED rouge : en marche, niveau RF faible
LED jaune : en marche, niveau RF élevé
SmartCom 150, BSC – AMP (MODÈLE NOUVEAU)
Le système VHF à câble rayonnant haut de gamme est offert à un prix
attractif pour les mines souterraines.
Le Smartcom BSC-AMP offre à ses clients une plate-forme de communication VHF haut de gamme, robuste et facile d’entretien, leur permettant
d’exploiter leurs mines de manière productive, sans encourir le coût de
radios de données onéreuses pour les fonctions de télémétrie intégrées,
et tout en disposant d’Ethernet et de fonctions de diagnostics à distance
auxquelles beaucoup de clients sont maintenant habitués.
Mise à niveau BSC-AMP
Le nouvel amplificateur de ligne a été conçu de façon telle que si des
clients le souhaitent, ils peuvent effectuer une mise à niveau afin de
disposer de télémétrie analogique ou numérique intégrée, ou encore de
lecteurs d’étiquette, en achetant et en installant simplement un kit de
mise à niveau. L’installation se fait sur place et n’exige pas de nous renvoyer le système.
Le kit de mise à niveau permet l’expansion progressive, continue et efficace du système, conformément à la croissance des besoins.
Les données sont affichées sur l’interface utilisateur du serveur de diagnostics à distance utilisable à la surface de la mine ou avec le progiciel
Becker Varis SCADA personnalisé.
smartcom
PRÉSENTATION DU VHF LEAKY FEEDER
SmartCom 150, RNG – AMP (Modèle original)
Le Smartcom RNG-AMP offre la même plate-forme de communications
VHF haut de gamme, robuste et facile d’entretien, avec diagnostics à
distance et dispose de la fonction Ethernet comme standard.
Le Smartcom permet le transfert TCP/IP rapide des données, ce qui permet les applications Ethernet, avec ou sans fil, qui nécessitent des transferts de données rapides (comme par exemple le contrôle de postes
fixes), en installant simplement un câble de modem Smartcom et un
point d’accès 802.11b/g pour créer une petite borne Wi-Fi.
La largeur de bande 30 MHz offre une connexion Ethernet de 54 Mbps
en aval et 40,96 Mbps en amont. Il est très facile de connecter à moindre
coût des appareils Ethernet standards, avec une grande facilité d’installation et d’entretien.
Alimentation
électrique
L’alimentation électrique Becker
Varis répond à tous vos besoins
en alimentation électrique avec
une gamme d’alimentations électriques robustes, adaptées à l’industrie, conçues spécialement
pour s’adapter aux conditions difficiles des mines souterraines. Nous
disposons de ces installations en
stock, afin de r répondre aux besoins de nos clients. Les alimentations électriques peuvent être placées à des distances allant jusqu’à
8000 mètres.
Aucun signal pilote de retour
Smartcom n’a pas besoin d’un signal pilote de retour pour fonctionner, ce qui présente un avantage considérable pour ses utilisateurs. En
mode automatique, l’amplificateur utilise un système pilote avancé qui
est supérieur aux systèmes qui utilisent un pilote de retour.
En mode automatique, le système contrôle, depuis la station de base,
l’intensité RF du pilote avancé à chaque amplificateur et fait automatiquement les ajustements nécessaires pour assurer que le réseau de
communications fonctionne de manière optimale, même si le système
est reconfiguré.
Les pilotes de retour sont le point faible de tous les systèmes car ils
servent à contrôler le gain des amplificateurs du réseau si un pilote
tombe en panne ou un câble est endommagé. Les composants du système s’ajustent au gain maximal et créent ainsi un bruit important dans
le système, ce qui rend les communications vocales difficiles et frustrantes.
Les systèmes avec pilotes de retour exigent généralement des techniciens en communications dévoués, ou des contrats d’entretien avec les
fabricants d’équipement d’origine, afin d’effectuer un contrôle continu
et un entretien régulier du système de communication. Cela coûte aux
mines des milliers de dollars en entretien et réduit la sécurité générale
et les avantages de production du système de communications.
Automatisation
Les produits Smartcom peuvent être utilisés pour la télémétrie, le
contrôle efficace des équipements souterrains (ventilateurs d’aérage,
pompes, brûleurs de gaz malodorant) et le transfert efficace des informations désirées aux systèmes de contrôle de la mine.
Système radio numérique
ou analogique
Les produits Smartcom fonctionnent avec les relais
radioélectriques analogiques et numériques, ce qui
permet aux clients de choisir l’infrastructure de radio
qu’ils préfèrent, une autre preuve de la grande souplesse offerte par ces produits.
Satisfaction des clients
Les produits Smartcom sont en service dans des centaines de mines
dans le monde entier et procurent aux utilisateurs une satisfaction sans
pareille. La satisfaction des clients est imputable à la facilité d’installation
et d’entretien, ainsi qu’aufaible coût d’exploitation, qui sont des objectifs
clés lors de la conception de nos produits.
Conception des produits
Les mines sont, de par leur nature, éloignées des grosses et moyennes
villes, ce qui limite leur accès à des spécialistes en communications et
rendant les services d’entretien difficiles et coûteux pour les clients si
les systèmes sont peu fiables ou exigent un entretien continu. Smartcom
offre un système fiable, robuste et d’entretien facile.
Compatibilité des systèmes
Les amplificateurs Smartcom sont compatibles avec les
autres systèmes à câble rayonnant et peuvent être facilement intégrés aux réseaux existants. Dans ce cas,
le nouveau système RNG-AMPS constituerait le meilleur
choix car Ethernet et les diagnostics à distance ne sont
possibles que lorsqu’un réseau complet d’amplificateurs Becker est utilisé.
BSC-AMP
RIS-AMP
S.O.
S.O.
MSHA / ATEX
Impédance du système (ohms)
75 Ω
Câble rayonnant
RNG-500
Espacement des amplificateurs
Contrôle des gains
Registre MGA et AGC
500 m, 1650 pieds
Contrôle manuel des gains (MGC), Contrôle automatique
des gains (AGC)
Registre de 15 dB, incréments de 1 dB
Plage de fréquence de voix en amont
170 à 174 MHz
Plage de fréquence de voix en aval
145 à 160 MHz
Plage de fréquence Ethernet en amont
175,8 à 182,2 MHz
Plage de fréquence Ethernet en aval
150 à 156 MHz
Débit binaire Ethernet maximal en aval
54 Mbps (DOCSIS 2.0 256 QAM)
Débit binaire Ethernet maximal en amont
31 Mbps (DOCSIS 2.0 64 QAM)
Canaux de voix TOI sans parasites garantis
16
Diagnostics
SYSTÈME VHF LEAKY FEEDER
Approbations intrinsèques de sécurité
RNG-AMP
COMMUNICATIONS SOUTERRAINES INTELLIGENTES
smartcom
Général
Locaux et à
distance
Diagnostics locaux
Locaux et à
distance
Locaux et à distance
Tension c.c., niveau de voix en aval
Gain d’amplificateur maximal en aval
25dB
Gain d’amplificateur maximal en amont
28dB
Spécifications électriques
Alimentation électrique
Consommation électrique
Espacement des alimentations électriques
5,5 à 36 V c.c.
7,0 à 36 V c.c.
5,5 à 12,5 V c.c.
128 mA sous
12 V c.c., 73 mA
sous 36 V c.c.
300 mA sous 7 V c.c., 89 mA sous 36 V c.c.
128 mA sous 12 V c.c.
Maximum
8000 mètres
Maximum
8000 mètres
Maximum
4000 mètres
Plage de température
-20 à +60 °C (-4 à +140 °F)
Classe de protection IP
IP66
Dimensions (L x H x l)
323 x 90 x 180 mm
(12,7 x 3,5 x 7,1 po)
290 x 91 x 120 mm
(11,42 x 3,6 x 4,7 po)
323 x 121 x 250 mm
(12,7 x 4,8 x 9,8 po)
Poids
1,00 kg (2,20 livres)
1,36 kg (3,00 livres)
3,2 kg (7,05 livres)
Connecteurs
Deux cosses
Deux cosses
anneaux à 3 bornes, anneaux à 3 bornes,
deux ports jacks de deux blocs en laiton
de test BNC
test BNC
Garantie (pièces et main d’œuvre)
24 mois
24 mois
Deux cosses
anneaux à 3 bornes,
deux ports jacks de
test BNC
24 mois
Tel +1 705 674 8111
Fax +1 705 674 7834
Becker Varis
22 Brady Street, Unit 4
Sudbury, Ontario, P3E 6E1
Canada
[email protected]
www.varismine.com
