Expression du besoin : Diagramme « bête à cornes »

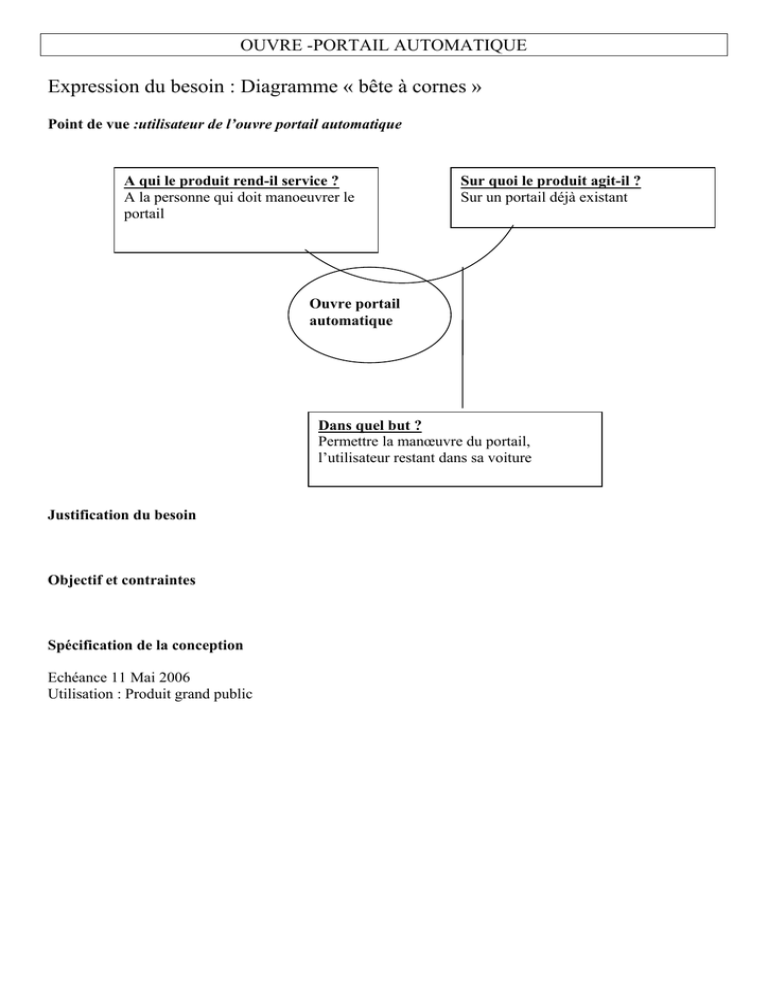

OUVRE -PORTAIL AUTOMATIQUE
Expression du besoin : Diagramme « bête à cornes »
Point de vue :utilisateur de l’ouvre portail automatique
A qui le produit rend-il service ?
A la personne qui doit manoeuvrer le
portail
Sur quoi le produit agit-il ?
Sur un portail déjà existant
Ouvre portail
automatique
Dans quel but ?
Permettre la manœuvre du portail,
l’utilisateur restant dans sa voiture
Justification du besoin
Objectif et contraintes
Spécification de la conception
Echéance 11 Mai 2006
Utilisation : Produit grand public
Diagramme partiel des interacteurs (identification des fonctions)
environnement
Utilisateur
manoeuvrant le portail
FC2
FP1
FC3
énergie
FC8
FC5
Normes
FC7
Porte ou portail
automatique
portail
FC6
FC10
FC1
FC4
FC9
Oeil
FC11
intrus
Acheteur
Personnes
entourant le
protail
Fonction
FP1
Manœuvrer un portail
automatiquement à distance
FC1
S’adapter au portail
FC2
FC3
FC4
S’adapter au pilastre
Résister aux intempéries
Empêcher les intrusions
FC5
FC6
Se raccorder au réseau électrique
Respecter les normes en vigueur
FC7
Prévoir une utilisation du portail
même si ouvre portail bloqué
Ne pas se refermer s’il y présence de
voiture dans l’aire d’évolution
Avertir l’entourage du mouvement du
portail
Etre esthétique
Etre au prix du marché
FC8
FC9
FC10
FC11
Critères
Niveau
- Fréquence de manœuvre
- Durée du mouvement
- distance de commande
- force de fermeture
Portail en liaison pivot par rapport au sol
Portail en fer ou en bois
Pilastre maçonné
IP 55
Empecher les ouvertures intempestives
Résister à un forcage mécanique
250 v 50 hz
Norme matériel électrique
Normes anti écrasement
Sans outillage complexe
50 cycles/h
20 m
7 000 N
Signal lumineux visible des 2 cotés du
portail
F0 = impératif ; F1 = peu négociable ; F2 = négociable ; F3 = libre
Fléxibilité
Diagramme FAST de la fonction principale
Manœuvrer un portail
automatiquement à distance
FP1
Acquerir l’ordre d’ouverture FP111
Commander l’ ouvre
portail
FP11
Gérer le cycle
FP112
Controler que la surface
d’évolution est libre
FP113
Lier le système au portail FP121
Lier le système au sol
Manœuvrer le portail
FP12
FP122
Transformer l’énergie
FP123
Adapter l’énergie
FP124
Détecter la position du portail
FP125
Annihiler l’ouvre-portail
DEFINITION DES REVUES DE PROJET
Les revues de projet auront lieu le jeudi 9 mars et le jeudi 13 avril.
A l’issue de la première revue sera définie « la faisabilité technico-économique de préconception » et ce
en présence de tous les membres du groupes
A l’issue de la revue, un avis sera émis, formalisé et diffusé sous forme d’un compte-rendu.
Les commandes éventuelles de matériel seront rédigées et envoyées dans les quinze jours suivants, après
accord du Chef de travaux.
