Module de brassage catégorie 6 UTP/FTP/STP
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88

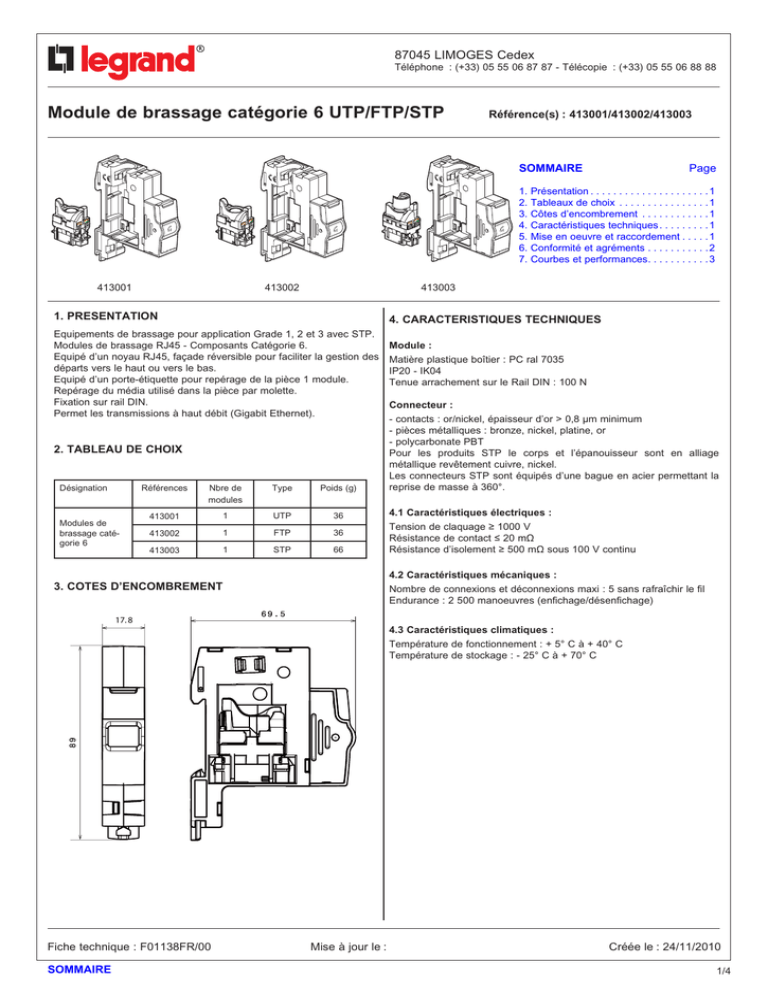

Module de brassage catégorie 6 UTP/FTP/STP
Référence(s) : 413001/413002/413003
SOMMAIRE
d
ran
d
ran
leg
leg
413001
413002
4. CARACTERISTIQUES TECHNIQUES
Equipements de brassage pour application Grade 1, 2 et 3 avec STP.
Modules de brassage RJ45 - Composants Catégorie 6.
Equipé d’un noyau RJ45, façade réversible pour faciliter la gestion des
départs vers le haut ou vers le bas.
Equipé d’un porte-étiquette pour repérage de la pièce 1 module.
Repérage du média utilisé dans la pièce par molette.
Fixation sur rail DIN.
Permet les transmissions à haut débit (Gigabit Ethernet).
2. tableau de choix
Modules de
brassage catégorie 6
Références
Nbre de
modules
Type
Poids (g)
413001
1
UTP
36
413002
1
FTP
36
413003
1
STP
66
17. 8
Fiche technique : F01138FR/00
module :
Matière plastique boîtier : PC ral 7035
IP20 - IK04
Tenue arrachement sur le Rail DIN : 100 N
Connecteur :
- contacts : or/nickel, épaisseur d’or > 0,8 µm minimum
- pièces métalliques : bronze, nickel, platine, or
- polycarbonate PBT
Pour les produits STP le corps et l’épanouisseur sont en alliage
métallique revêtement cuivre, nickel.
Les connecteurs STP sont équipés d’une bague en acier permettant la
reprise de masse à 360°.
4.1 caractéristiques électriques :
Tension de claquage ≥ 1000 V
Résistance de contact ≤ 20 mΩ
Résistance d’isolement ≥ 500 mΩ sous 100 V continu
4.2 caractéristiques mécaniques :
Nombre de connexions et déconnexions maxi : 5 sans rafraîchir le fil
Endurance : 2 500 manoeuvres (enfichage/désenfichage)
3. COTES D’ENCOMBREMENT
SOMMAIRE
Présentation . . . . . . . . . . . . . . . . . . . . 1
Tableaux de choix . . . . . . . . . . . . . . . . 1
Côtes d’encombrement . . . . . . . . . . . . 1
Caractéristiques techniques . . . . . . . . 1
Mise en oeuvre et raccordement . . . . 1
Conformité et agréments . . . . . . . . . . . 2
Courbes et performances . . . . . . . . . . 3
413003
1. PRESENTATION
Désignation
d
ran
leg
1.
2.
3.
4.
5.
6.
7.
Page
4.3 Caractéristiques climatiques :
Température de fonctionnement : + 5° C à + 40° C
Température de stockage : - 25° C à + 70° C
Mise à jour le :
Créée le : 24/11/2010
1/4
Module de brassage catégorie 6 UTP/FTP/STP
Référence(s) : 413001/413002/413003
5. MISE EN OEUVRE ET RACCORDEMENT
�
ine
cuis m
10,5
ine
cuis m
10,5
d
ran
leg
ran
� salon
22 m
n
salo
22 m
d
d
ran
leg
�
ine
cuis m
10,5
d
ran
leg
180°
leg
d
gr
an
ran
d
d
ran
leg
�
le
�
leg
e
� cuisin
m
10,5
180°
�
d
ran
leg
�
6. Conformites et agrements
Conforme aux normes : ISO/IEC 11801 Ed2
CENELEC EN 50173-1 2007
ANSI/EIA/TIA 568-B.2-1
Série IEC 60603-7
Fiche technique : F01138FR/00
SOMMAIRE
Mise à jour le :
Créée le : 24/11/2010
2/4
Module de brassage catégorie 6 UTP/FTP/STP
Référence(s) : 413001/413002/413003
7. Performances
7. Performances (suite)
7.1 Performances composants (connecteurs RJ 45)
Return loss (Affaiblissement de réflexion)
7.1 Performances composants (connecteurs RJ 45) (suite)
FEXT (Far end Crosstalk Attenuation) (Atténuation télédiaphonique)
0 dB
0 dB
20
20
40
40
60
60
80
80
100 dB
100 dB
1 MHz
10
100
300
1 MHz
10
100
300
7.2 Performances lien permanent avec câble F/UTP
Return loss (Affaiblissement de réflexion)
Attenuation (Atténuation)
0 dB
0 dB
0,1
20
0,2
40
0,3
60
0,4
80
0,5 dB
100 dB
1 MHz
10
100
1 MHz
300
NEXT (Near end Crosstalk Attenuation) (Atténuation paradiaphonique)
200
300 MHz
100
200
300 MHz
Attenuation (Atténuation)
0 dB
0 dB
20
20
40
40
60
60
80
80
100 dB
100
100 dB
1 MHz
10
Fiche technique : F01138FR/00
SOMMAIRE
100
300
Mise à jour le :
1 MHz
Créée le : 24/11/2010
3/4
Module de brassage catégorie 6 UTP/FTP/STP
Référence(s) : 413001/413002/413003
7. Performances (suite)
7. Performances (suite)
7.2 Performances lien permanent avec câble F/UTP (suite)
NEXT (Near end Crosstalk Attenuation) (Atténuation paradiaphonique)
7.2 Performances lien permanent avec câble F/UTP (suite)
ELFEXT (Equal Level End Crosstalk Attenuation) (Atténuation télédiaphonique de niveau égal)
0 dB
0 dB
20
20
40
40
60
60
80
80
100 dB
1 MHz
100
200
300 MHz
100 dB
1 MHz
100
200
300 MHz
200
300 MHz
PS NEXT (Power Sum NEXT) (Somme de puissance NEXT)
Delay skew (Retard de propagation)
0 dB
0 ns
20
20
40
40
60
60
80
80
100 dB
1 MHz
100
200
300 MHz
100 ns
1 MHz
100
ACR (Attenuation to Crosstalk Ratio) (Ecart paradiaphonique)
-20 dB
0
20
40
60
80 dB
1 MHz
100
Fiche technique : F01138FR/00
SOMMAIRE
200
300 MHz
Mise à jour le :
Créée le : 24/11/2010
4/4
