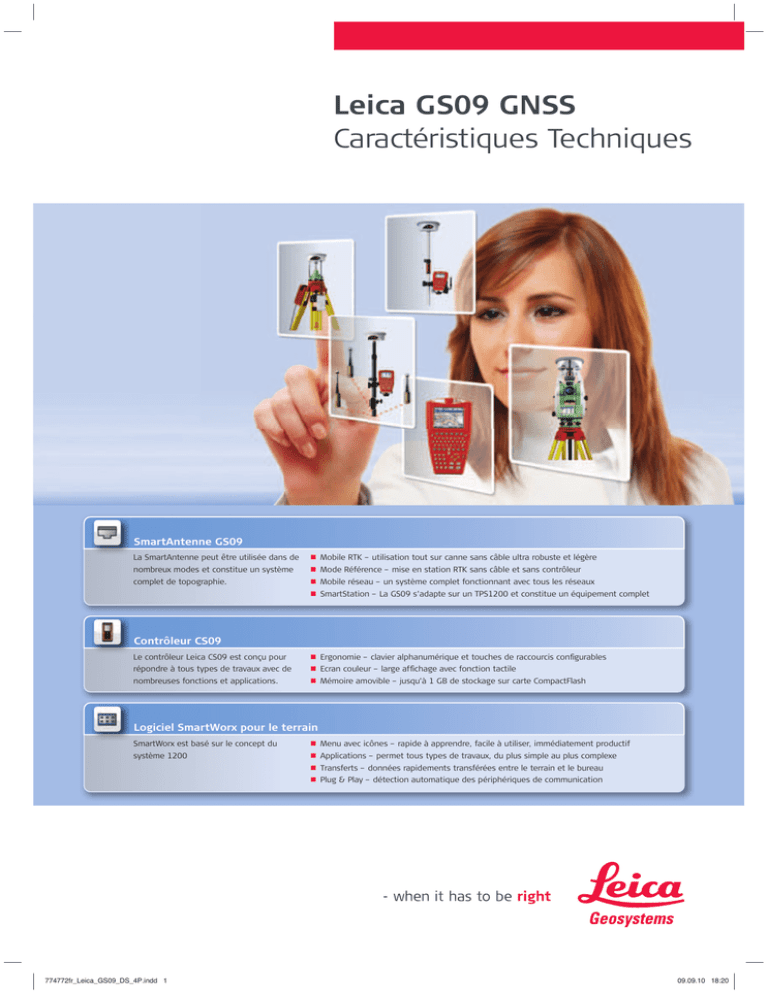

Leica GS09 GNSS Caractéristiques Techniques

Leica GS09 GNSS
Caractéristiques Techniques
SmartAntenne GS09
La SmartAntenne peut être utilisée dans de
 Mobile RTK – utilisation tout sur canne sans câble ultra robuste et légère
nombreux modes et constitue un système
 Mode Référence – mise en station RTK sans câble et sans contrôleur
complet de topographie.
 Mobile réseau – un système complet fonctionnant avec tous les réseaux
 SmartStation – La GS09 s’adapte sur un TPS1200 et constitue un équipement complet
Contrôleur CS09
Le contrôleur Leica CS09 est conçu pour
 Ergonomie – clavier alphanumérique et touches de raccourcis configurables
répondre à tous types de travaux avec de
 Ecran couleur – large affichage avec fonction tactile
nombreuses fonctions et applications.
 Mémoire amovible – jusqu’à 1 GB de stockage sur carte CompactFlash
Logiciel SmartWorx pour le terrain
SmartWorx est basé sur le concept du
 Menu avec icônes – rapide à apprendre, facile à utiliser, immédiatement productif
système 1200
 Applications – permet tous types de travaux, du plus simple au plus complexe
 Transferts – données rapidements transférées entre le terrain et le bureau
 Plug & Play – détection automatique des périphériques de communication
774772fr_Leica_GS09_DS_4P.indd 1
09.09.10 18:20
Leica SmartAntenne GS09
Technologie GNSS
Capteur GNSS
Technologie brevetée
Leica SmartTrack+
•
•
•
•
•
Système anti brouillage
Correlations précises des effets multi trajets
Poursuite excellente à faible élévation
Faible bruit de la porteuse de phase GNSS: inférieur à 0.5 mm
Temps d’acquisition réduit
Nb. De canaux
120 canaux
Durée de reacquisition
<1 sec
Mesures GNSS
Signaux Satellites
Performance des mesures
Précision
GPS: L1, L2, L2C (C/A, P, C Code)
GLONASS: L1, L2 (C/A, P narrow Code)
1
DGPS/RTCM
Typiquement 25 cm (rms)
Rapide statique RTK (phase)
Mode Statique après
initialisation
Horizontal: 5 mm + 0.5 ppm (rms)
Vertical: 10 mm + 0.5 ppm (rms)
Cinématique RTK (phase)
En mouvement après
initialisation
Horizontal: 10 mm + 1 ppm (rms)
Vertical: 20 mm + 1 ppm (rms)
Post traitement (phase)
Statique avec observations
longues
Horizontal: 3 mm + 0.5 ppm (rms)
Vertical: 6 mm + 0.5 ppm (rms)
Post Traitement (phase)
Mode Statique rapide
Horizontal: 5 mm + 0.5 ppm (rms)
Vertical: 10 mm + 0.5 ppm (rms)
Initialisation en vol (On-The-Fly)
Matériel
Fiabilité
meilleure que 99,99% avec Leica SmartCheck+
Durée d’initialisation
Typique 8 sec 2
Ligne de base RTK
Jusqu’à 50 km
2
Interface utilisateur
Touche
Touche On / Off
Indicateurs Led
Communication Bluetooth® et alimentation
Ports de communication
• Port combiné USB / Power avec Lemo 8 broches
• Port Bluetooth® intégré
• Prise 5 broches pour contact SmartStation
Caractéristiques Physiques
Poids
1.05 kg avec batterie
Diamètre x Hauteur
186 mm x 89 mm
Spécifications environnementales
Température, fonctionnement -40° C à +65° C (-40° F à +149° F)
3
Température, stockage
-40° C à +80° C (-40° F à +176° F)
3
Humidité
100%
4
Etanche à l’eau
IP67: immersion temporaire à 1 m dans l’eau
Etanche au sable et
impuretés
Résiste au sable et impurtés transportées par le vent
Vibrations
Résite aux vibrations selon la norme ISO9022-36-08
Chutes
Résiste à une chute d’1 m sur surface dure
Basculement
Résiste à une chute d’une canne de 2m sur surface dure
Chocs fonctionnels
Pas de perte de signal en utilisation sur canne soumise à des chocs
jusqu’à 150 mm
Alimentation
Communication
Tension d’alimentation
12 V DC, Plage 10.5 – 28 V DC
Consommation
Typique : 1.8 W, 150 mA
Alimentation interne
Batteries amovibles et rechargeables,
GEB211 2.2 Ah / 7.4 V ou GEB212 2.6 Ah / 7.4 V
Durée batterie
Jusqu’à 7 heures avec batterie GEB212
5
Transmission RTK
Source
Directe depuis la GS09 (pas de contrôleur nécessaire)
Format RTK
Format Leica Lite propriétaire
Modems radio
Tous modems Satelline ou Pacific Crest en boîtier GFU ou boîtier standard
Intégration TPS
Mode SmartStation
774772fr_Leica_GS09_DS_4P.indd 2
Se connecte aux TPS1200, TS30 et TM30
09.09.10 18:20
Contrôleur Leica CS09
Interface Utilisateur
Logiciel Standard
Système d’exploitation
Microsoft Windows CE 5.0
Logiciel d’application
Leica SmartWorx
Logiciel terminal
Contrôle GX1200
Ecran, clavier
Affichage
Matériel
¼ VGA couleur, affichage graphique
Ecran tactile
Film tactile sur vitre de l’écran
Clavier
62 touches aphanumérique QWERTY et touches de fonction
Eclairage
Rétro éclairage de l’écran et des touches
Caractéristiques physiques
Dimensions
218 mm x 123 mm x 47 mm
Poids du CS09
740 g avec batterie
Poids sur canne
3.47 kg en configuration complète
Poids mobile réseau
2.85 kg en configuration complète (utilisation d’un téléphone mobile
Bluetooth®)
Interfaces
Stockage
Carte CF amovible (disponible en 256 MB et 1 GB)
Ports de communication
• Port combiné USB/Power avec Lemo 8 broches
• 2 ports Bluetooth® classe 2
• Prise 7 broches pour contact support GHT56
Spécifications envirionnemtales
Température, fonctionnement -30° C à +65° C (-22° F à +149° F)
3
Température, stockage
-40° C à +80° C (-40° F à +176° F)
3
Humidité
100%
Etanche à l’eau
IP67: immersion temporaire à 1 m dans l’eau
4
Etanche au sable et impuretés Résiste au sable et impurtés transportées par le vent
Chutes
Résiste à une chute d’1.5 m sur surface dure
Vibrations
Résite aux vibrations selon la norme ISO9022-36-08
Alimentation
Communication
Tension d’alimentation
12 V DC, Plage 10.5 – 28 V DC
Consommation
Typique : 1.4 W, 120 mA
Alimentation interne
Batteries amovibles et rechargeables,
GEB211 2.2 Ah / 7.4 V ou GEB212 2.6 Ah / 7.4 V
Durée batterie
Jusqu’à 13 heures avec batterie GEB212
5
Caractéristiques RTK
Formats
Leica (Leica, leica Lite, Leica 4G)
Options, CMR+, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
Ligne de base RTK
Options longueur ligne de base 5 km ou illimitée
Fréquence d’actualisation
1 Hz en standard. Option 5 Hz (0.2 sec)
Mobile Réseau
VRS, FKP, iMAX, MAX, Plus proche
Périphériques externes
1
2
3
4
5
Modems radio
Modems Satelline ou Pacific crest en boîtier GFU
(connectés via le support GHT56)
Téléphones Mobiles
• modules GSM / CDMA en boîtier GFU (connectés via le support GHT56)
• téléphones mobiles Bluetooth®
SmartAntenne GS09
• Bluetooth®
• Câble USB
PC avec Microsoft Windows
• Câble USB
• Lecteur de carte CF
Internet
Téléphone mobile utilisant le protocole FTP
Sortie série
Messages NMEA via câble RS232
La précision et la fiabilité des mesures dépendent de plusieurs facteurs tels que le nombre de satellites, leur géométrie, les
masques, les durées d’observation, les conditions ionosphériques, les multi trajets, etc. Les caractéristiques indiquées supposent
des conditions normales à favorables. L’utilisation de GLONASS peut augmenter jusque 30% les performances et la précision.
Susceptible de varier selon les conditions atmosphériques, les multi trajets, le nombre de satellite et leur géométrie.
Selon normes ISO9022-10-08, ISO9022-11-special et MIL-STD-810F Mé-thode 502.4-II, MIL-STD-810F Méthode 501.4-II
Selon normes ISO9022-13-06, ISO9022-12-04 et MIL-STD-810F Méthode 507.4-I
Susceptible de varier selon la température et l’âge de la batterie.
774772fr_Leica_GS09_DS_4P.indd 3
09.09.10 18:20
Leica SmartWorx
Applications standard
Applications optionnelles
Utilisation
Ligne de référence
Barre d’information statut
Lever & implantation selon ligne, arcs et polylignes
Affichage permanent de la précision de positionnement
Lever & implantation selon cheminement
Import : ASCII, DXF, GSI, Modèles MNT
Lever & implantation de pentes/rampes
Export : ASCII, DXF, XML, données brutes
Contrôle qualité entre théorique et implanté
Transfert terrain-bureau utilisant le ftp
Affichage graphique
Mode Référence
RoadRunner
Utilisation en mode référence sans besoin d’un contrôleur
Implantation et réception de projets routiers linéaires avec profils en
Sélection du type d’antenne
travers complexes, MNT et entrées en terre (chaises/dames).
Sélection du canal radio
Affichage graphique et contrôle qualité
Calcul des positions de navigation
Possibilité de créer les éléments du projet sur le terrain
Resection GPS
Imports de projets selon plusieurs formats
Fournit une localisation rapide du job GPS
Rapports d’implantation clairs et complets
Positions parmi les points de contrôle
Calculs de volumes
Méthode similaire à la resection TPS
Calculs de surfaces et volumes
Aucune connaissance du système de coordonnées nécessaire
Utilisation de points importés ou mesurés
Calcul d’un système de coordonnées
Affichage graphique des triangles
Pour le passage du système GNSS au système local
Export DXF des surfaces mesurées
Transformations 1-Step, 2-Step ou Classic-3D
Rapport complet
Rattachement à 1 point pour localisation rapide
Implantation MNT
Affichage et enregistrement des résultats et résidus
Levers/Implantation de hauteurs par rapport à un MNT
Concordance automatique entre points de calage et points mesurés
Implantation de points avec hauteurs issues du MNT
Calculs COGO
Sélection de plusieurs couches MNT
Calculs de rabattement, point lancé, lignes et arcs
Contrôle qualité d’un projet
Calculs à partir de points saisis ou mesurés directement
Fonctions optionnelles
Affichage graphique des points calculés
Poursuite satellites GLONASS
Codage des points calculés
Enregistrement des données brutes pour post traitement
Passage automatique en mode implantation des points calculés
Fonction RTK avec ligne de base illimitée
Lever
Fréquence d’actualisation 5 Hz (0.2 sec)
Lever de points manuel ou automatique
Utilisation en mode réseau
Affichage configurable
Entrée messages RTK RTCM/CMR
Codage des points, lignes et surfaces
Connexion d’un téléphone Bluetooth® externe
Codage intelligent et rapide
Sortie NMEA
Mesures de points cachés par décalages et excentrements
Implantation
Méthodes Nord, Point, Ligne, Soleil, Flèche
Contrôle qualité entre point mesuré et implanté
Sélection automatique du point suivant le plus proche
Sélection graphique des points sur une carte
Possibilité de modifier l’altitude du projet
