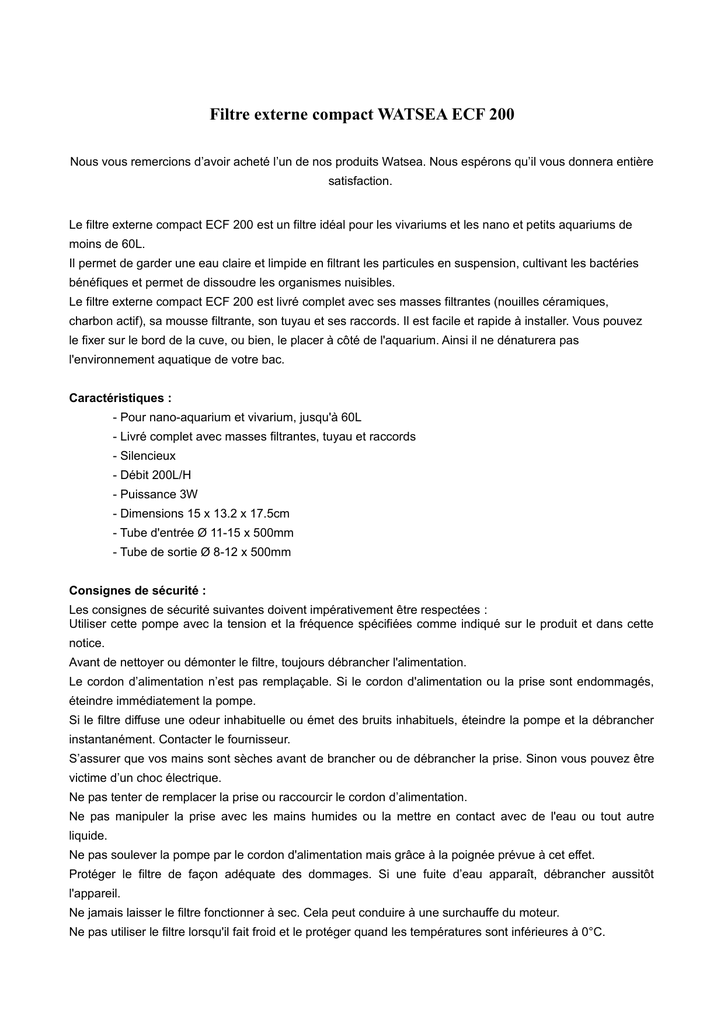

Filtre externe compact WATSEA ECF 200

Filtre externe compact WATSEA ECF 200
Nous vous remercions d’avoir acheté l’un de nos produits Watsea. Nous espérons qu’il vous donnera entière
satisfaction.
Le filtre externe compact ECF 200 est un filtre idéal pour les vivariums et les nano et petits aquariums de
moins de 60L.
Il permet de garder une eau claire et limpide en filtrant les particules en suspension, cultivant les bactéries
bénéfiques et permet de dissoudre les organismes nuisibles.
Le filtre externe compact ECF 200 est livré complet avec ses masses filtrantes (nouilles céramiques,
charbon actif), sa mousse filtrante, son tuyau et ses raccords. Il est facile et rapide à installer. Vous pouvez
le fixer sur le bord de la cuve, ou bien, le placer à côté de l'aquarium. Ainsi il ne dénaturera pas
l'environnement aquatique de votre bac.
Caractéristiques :
- Pour nano-aquarium et vivarium, jusqu'à 60L
- Livré complet avec masses filtrantes, tuyau et raccords
- Silencieux
- Débit 200L/H
- Puissance 3W
- Dimensions 15 x 13.2 x 17.5cm
- Tube d'entrée Ø 11-15 x 500mm
- Tube de sortie Ø 8-12 x 500mm
Consignes de sécurité :
Les consignes de sécurité suivantes doivent impérativement être respectées :
Utiliser cette pompe avec la tension et la fréquence spécifiées comme indiqué sur le produit et dans cette
notice.
Avant de nettoyer ou démonter le filtre, toujours débrancher l'alimentation.
Le cordon d’alimentation n’est pas remplaçable. Si le cordon d'alimentation ou la prise sont endommagés,
éteindre immédiatement la pompe.
Si le filtre diffuse une odeur inhabituelle ou émet des bruits inhabituels, éteindre la pompe et la débrancher
instantanément. Contacter le fournisseur.
S’assurer que vos mains sont sèches avant de brancher ou de débrancher la prise. Sinon vous pouvez être
victime d’un choc électrique.
Ne pas tenter de remplacer la prise ou raccourcir le cordon d’alimentation.
Ne pas manipuler la prise avec les mains humides ou la mettre en contact avec de l'eau ou tout autre
liquide.
Ne pas soulever la pompe par le cordon d'alimentation mais grâce à la poignée prévue à cet effet.
Protéger le filtre de façon adéquate des dommages. Si une fuite d’eau apparaît, débrancher aussitôt
l'appareil.
Ne jamais laisser le filtre fonctionner à sec. Cela peut conduire à une surchauffe du moteur.
Ne pas utiliser le filtre lorsqu'il fait froid et le protéger quand les températures sont inférieures à 0°C.
Ne jamais utiliser de liquides corrosifs ou inflammables même pour le nettoyer. Le filtre doit aussi toujours
fonctionner à une température inférieure à 40 °C.
Ne pas utiliser l’appareil pour une autre utilisation que celle prévue par le mode d’emploi.
Ce produit doit rester hors de la portée des enfants.
Mode d’ emploi
1- Vérifier que le produit n'est pas endommagé.
2- Assemblage des tubes :
Assembler la crépine d'entrée au long tube d'entrée puis le raccorder au coude 2 puis au coude 1. Fixer les
ventouses sur les tubes. Raccorder le tuyau d'entrée au coude puis visser l'écrou. Se reporter au schéma ci
-dessous :
Outlet nut : écrou de sortie
Outlet elbow : coude de sortie Inlet strainer : crépine d'entrée
Outlet : sortie
Suction cup : ventouse
Inlet hose : tuyau d'entrée
Knob : bouton
Spay bar : tube de rejet
Outlet hose : tuyau de sortie
Impeller : turbine
End cap : embout
Infill cover : remplissage réservoir
Impeller cover : couvercle turbine
Elbow 1: Coude 1
Inlet nut : écrou entrée
Air vent hose : purgeur d'air flexible
Elbow 2: Coude 2
Inlet : entrée
Filter sponge : Eponge filtrante
Long intlet tube : long tube d'entrée Canister : boîte
Hook : support
Short intlet tube : court tube d'entrée
Chamber divider : division réservoir
3- Barre de pulvérisation :
Regarder sur le schéma comment doit être monté le tube de rejet. Fixer les ventouses puis connecter lle
tube de rejet au tuyau de sortie (tuyau de vidange).
4- Nettoyer le filtre :
Déverrouiller le couvercle du moteur en tournant le bouton vers le haut (Fig.1) puis le soulever afin d'ouvrir le
filtre (Fig.2). Retirer la cartouche de charbon actif et les nouilles en céramique. Laver à l’eau claire. Après
lavage, remettre les matériaux filtrants dans le filtre. Le filtre doit être placé dans le réservoir à côté de
l'éponge filtrante.
Remplir le réservoir avec de l’eau propre (IMPORTANT). Si vous voulez remplir le réservoir plus tard, le faire
seulement après avoir remis le couvercle (voir Fig. 4) .
Verrouiller le couvercle en tournant le bouton vers le bas (Fig. 3). S’assurer que le joint est bien en place
afin d'éviter toute fuite.
5- Assemblage final :
Connecter le tuyau d'entrée aux tubes avec le tube d'entrée hors du filtre, le fixer grâce à l'écrou d'entrée
(visser). Connecter le tuyau de sortie du tube de rejet à la sortie du filtre grâce à l'écrou (visser).
6- Installation dans l'aquarium :
Insérer le tube d'entrée verticalement à l'intérieur de l'aquarium et fixer les ventouses sur la paroi de ce
dernier (Fig.5). S'assurer que la crépine et une importante partie du tube sont immergés.
Fixer le tube de rejet horizontalement à la paroi de l'aquarium avec les ventouses. Contrairement au tube
d'entrée, le tube de rejet doit être fixé hors de l'eau, il ne doit pas être immergé (Fig. 6).
Comme indiqué sur le dernier dessin du schéma (Fig. 7), placer le filtre à côté de l'aquarium ou bien utiliser
le support pour l'accrocher sur la paroi de l'aquarium.
7- Démarrage :
Brancher le filtre et le mettre en marche.
Entretien et Nettoyage
1-Nettoyage des matériaux filtrants :
Selon l'aquarium et son utilisation, les matériaux filtrants seront sales au bout d’une à deux semaines. Par
conséquent, ils devront être rincés au moins toutes les deux semaines. Pour cela, utiliser uniquement de
l’eau claire et jamais de produit détergeant.
2- Nettoyage du couvercle
3- Nettoyage de la pompe à eau :
Débrancher le filtre et retirer le couvercle. Retirer le couvercle de la turbine et la turbine. Nettoyer les pièces
avec une brosse à dents et de l’eau claire. Ensuite remonter toutes les pièces . S’assurer que le purgeur
d'air est installé correctement.
