LEXUS LS430 (Smartkey) 2004-2006

ENGINE
START
STOP
Update Alert: Firmware updates
are posted to the web on a regular
basis. We recommend you check for
firmware and/or install guide
updates prior to installation of this product.
LEXUS LS430 (Smartkey) 2004-2006
LED Module Diagnostics :
On: Activated.
OFF: Not activated.
Flash: Not programmed.
Components required:
2 Diodes 1 Amp**
1 Relays
1 Resistor 1Kohms**
765432 1
14 13 12 11 10 9 8
ENGINE
START
STOP
85
87
87a
WWW.XPRESSKIT.COM
Rev.: 20100127
FUNCTIONALITY
Only if remote starter
does not have (-) Starter
out.
Back view
PKALL
The remote starter must be programmed for DIESEL MODE (Wait to Start) in order for the Brake pedal to
be activated at least 5 seconds before remote start. It is normal that the brake lights turn on before remote
start.
Once the vehicle is started, the PKALL will automatically shut down the engine once the Ground Out When
Running is removed. This feature can be bypassed simply by pressing the UNLOCK button on the remote
starter transmitter once the engine is running, thus allowing the driver 45 seconds to enter the vehicle and
step on the brake pedal without having the vehicle shut down.
86
START (+)
30
If the vehicle is remote started with the SMART-KEY inside the vehicle, the PKALL will not shut down the
engine once the Ground Out When Running is removed.
Purple/White
Yellow/Black
Rx (Data In)
Tx (Data Out)
(-) While running
Start - Stop
CAUTION
Blue/White
Green
Pink
Black
(-) WHILE RUNNING
1

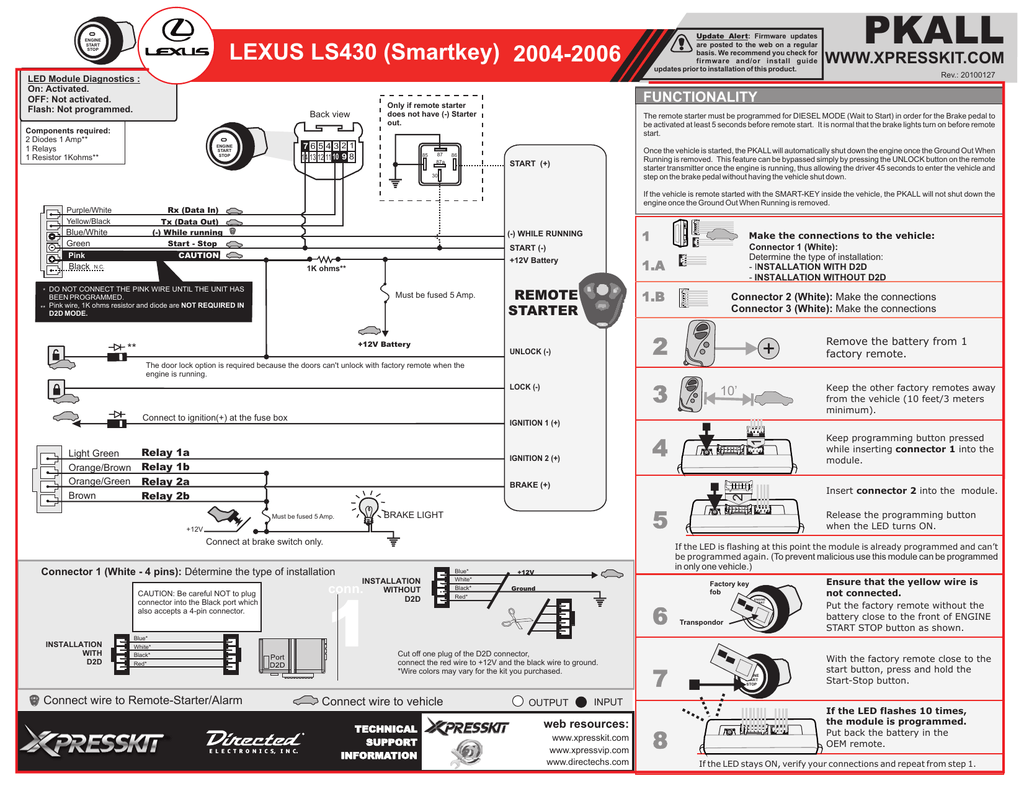

Make the connections to the vehicle:
Connector 1 (White):
Determine the type of installation:
- INSTALLATION WITH D2D
- INSTALLATION WITHOUT D2D
START (-)
N.C.
+12V Battery
1.A
REMOTE
STARTER
1.B
1K ohms**
* DO NOT CONNECT THE PINK WIRE UNTIL THE UNIT HAS
Must be fused 5 Amp.
BEEN PROGRAMMED.
** Pink wire, 1K ohms resistor and diode are NOT REQUIRED IN
D2D MODE.
2
+12V Battery
**
Connector 2 (White): Make the connections
Connector 3 (White): Make the connections
UNLOCK (-)
+
Remove the battery from 1
factory remote.
The door lock option is required because the doors can't unlock with factory remote when the
engine is running.
LOCK (-)
Connect to ignition(+) at the fuse box
Relay
Relay
Relay
Relay
1a
1b
2a
2b
1
IGNITION 1 (+)
4
IGNITION 2 (+)
BRAKE (+)
Connect at brake switch only.
Blue*
White*
Black*
Red*
Connect wire to Remote-Starter/Alarm
Release the programming button
when the LED turns ON.
If the LED is flashing at this point the module is already programmed and can’t
be programmed again. (To prevent malicious use this module can be programmed
Connector 1 (White - 4 pins): Détermine the type of installation
CAUTION: Be careful NOT to plug
connector into the Black port which
also accepts a 4-pin connector.
Keep programming button pressed
while inserting connector 1 into the
module.
Insert connector 2 into the module.
5
BRAKE LIGHT
Must be fused 5 Amp.
+12V
INSTALLATION
WITH
D2D
Keep the other factory remotes away
from the vehicle (10 feet/3 meters
minimum).
10’
2
Light Green
Orange/Brown
Orange/Green
Brown
3
INSTALLATION
WITHOUT
D2D
conn.
1
Blue*
White*
Black*
Red*
in only one vehicle.)
+12V
Factory key
fob
Ground
6
Cut off one plug of the D2D connector,
connect the red wire to +12V and the black wire to ground.
*Wire colors may vary for the kit you purchased.
Connect wire to vehicle
TECHNICAL
TECHNICAL
SUPPORT
SUPPORT
INFORMATION
INFORMATION
OUTPUT
7
INPUT
web resources:
www.xpresskit.com
www.xpressvip.com
www.directechs.com
8
ENGINE
START
STOP
Transpondor
ENGINE
START
STOP
Ensure that the yellow wire is
not connected.
Put the factory remote without the
battery close to the front of ENGINE
START STOP button as shown.
With the factory remote close to the
start button, press and hold the
Start-Stop button.
If the LED flashes 10 times,
the module is programmed.
Put back the battery in the
OEM remote.
If the LED stays ON, verify your connections and repeat from step 1.
ENGINE
START
STOP
