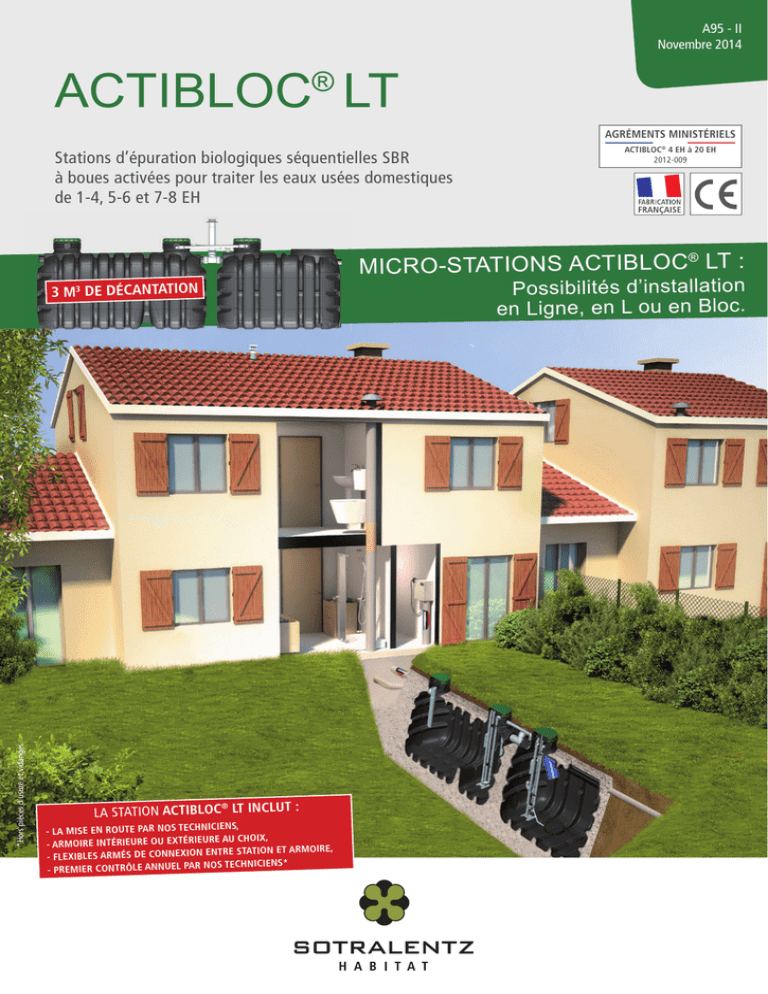

Fiche Technique - SOTRALENTZ

A95 - II
Novembre 2014
ACTibloC® lT
Agréments ministériels
Stations d’épuration biologiques séquentielles SBR
à boues activées pour traiter les eaux usées domestiques
de 1-4, 5-6 et 7-8 EH
*Hors pièces d’usure et vidanges.
3 m3 de déCAntAtiOn
®
LA STATION ACtiBlOC lt inClut :
niCiens,
- lA mise en rOute pAr nOs teCH
re Au CHOix,
rieu
exté
Ou
re
- ArmOire intérieu
e stAtiOn et ArmOire,
entr
On
nexi
COn
de
és
Arm
s
- FlexiBle
niCiens*
teCH
nOs
- premier COntrôle Annuel pAr
ACtiBlOC® 4 eH à 20 eH
2012-009
®
MiCRo-sTATions ACTibloC lT :
Possibilités d’installation
en ligne, en l ou en bloc.
ACTIBLOC® | SOTRALENTZ HABITAT
ACTIBLOC® LT
ACTibloC lT
®
station à boues activées
de 1-4, 5-6 et 7-8 EH
Les stations d’épuration biologiques séquentielles à boues
activées ACTIBLOC® LT sont une solution compacte pour le
prétraitement et le traitement des eaux usées domestiques.
Les stations ACTIBLOC® LT ont été testées à 300 mg/l de
DBO5 minimum par le CSTB. Elles sont marquées Ce et
permettent un abattement de près de 97 % de la pollution.
Plus d’informations sur ACTIBLOC® LT, contactez le délégué
commercial de votre région ou consultez notre site :
http://habitat.sotralentz.com.
ACTibloC® : quels usages ?
Les stations d'épuration ACTIBLOC® LT constituent une
solution idéale pour :
 un habitat individuel, une petite copropriété

une surface de terrain limitée et non raccordable au
réseau d'assainissement collectif.
Attention, les stations d’épuration à boues activées
ACTIBLOC® LT ne conviennent pas pour traiter les eaux
usées provenant :
 de restaurants, de cafétérias, de snacks ou toute entreprise
des métiers de la bouche.

de laiteries, de fromageries ou tout établissement rejetant
des eaux blanches.

de boulangeries, de pâtisseries, de salons de thé ou tout
établissement rejetant des farines ou des féculents.

de charcuteries, de boucheries, de triperies, ou tout
établissement avec une production à base de viande ou
ses dérivés.

de commerce ou d’industrie poissonnière.
Agréments ministériels
ACtiBlOC® 4 eH à 20 eH
2012-009
la micro-station ACTibloC® lT en détails
V
t
deC
Alim
t
reC
reA
t
in
Out
tr
prV
su
pO
Alim
3 m3 de déCAntAtiOn
reC
Aer
 Micro-station ACTIBLOC® LT 30-25 1-4 EH et 5-6 EH.
in
tr
deC
reA
t
V
su
Entrée des eaux usées domestiques brutes
Tranquilisateur nettoyable
Décanteur à boues et amortisseur de pics hydrauliques
Réacteur biologique séquentiel à boues activées
Tampons à visser verrouillables sécurisés
Ventilation avec extracteur statique
Surverse en cas de coupure de courant prolongée
Aer
pO
reC
Alim
prV
Out
2
Aérateur à membrane
Pompage des eaux traitées et décantées vers l’exutoire
Recirculation des boues excédentaires vers le décanteur
Alimentation du réacteur en eaux décantées par
dépression, déclenchée automatiquement
Bac de prélèvement pour échantillonnage
des eaux traitées
Evacuation des eaux traitées vers l’exutoire
SOTRALENTZ HABITAT | ACTIBLOC®
ACTibloC® lT 30-25 1-4EH
la station ACTibloC® lT inclut :
 La mise en route par nos techniciens,
 L’armoire intérieure ou extérieure au choix,
 Les flexibles armés de connexion entre station et armoire,
 Le premier contrôle annuel par nos techniciens
pOssiBilités
d’instAllAtiOn
en ligne, en l
Ou en BlOC.
(hors pièces d’usure et vidanges).
ACtiBlOC® 4 eH à 20 eH
2012-009
3 m3 de déCAntAtiOn
 Rehausse REHC
D400 H200 à visser,
vendue séparément
(Art. : 34312)
N° Article
EquivalentHabitants (EH)
Volume
décanteur (l)
Volume
réacteur (l)
Volume cuve
total (l)
Poids (kg)
Longueur (cm)
Largeur (cm)
Hauteur (cm)
Hauteur entrée
(cm)
Hauteur sortie
(cm)
Diamètre
entrée/ sortie
(mm)
Dimensions de l’ACTibloC® lT 1-4EH
ACTIBLOC® LT 30-25 1-4EH INT
36062
1-4EH
3000
2500
5500
355
485
119
157
118
111
110/110
ACTIBLOC LT 30-25 1-4EH ExT
36061
1-4EH
3000
2500
5500
355
485
119
157
118
111
110/110
ACTIBLOC® LT 30-25
avec armoire de commande
et kit de jumelage
®
Données non contractuelles. Sous réserve de modifications techniques.
ACTibloC® lT avec armoire de commande intérieure ou extérieure et kit de jumelage :
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande INTéRIEuRE METAL
50 x 50 x 30
48 W
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande ExTéRIEuRE PE
134,5 x 42 x 29,5
48 W
Données non contractuelles. Sous réserve de modifications techniques.
important
l’armoire de commande contient :





1 Compresseur à membrane puissant et silencieux
1 Répartiteur d’air à 4 soupapes magnétiques
4 Flexibles pour tubes d’air
1 Panneau de commande
1 Dispositif de ventilation
 Pour toute installation à plus de 10 m du bâtiment,
une armoire extérieure est obligatoire et installée à
proximité de la micro-station.
Plus d’informations sur la mise en œuvre dans le livret
utilisateur ou sur : http://habitat.sotralentz.com.
3
Fiche technique
Agréments ministériels
ACTIBLOC® | SOTRALENTZ HABITAT
ACTibloC® lT 30-25 5-6EH
la station ACTibloC® lT inclut :
 La mise en route par nos techniciens,
 L’armoire intérieure ou extérieure au choix,
 Les flexibles armés de connexion entre station et armoire,
 Le premier contrôle annuel par nos techniciens
pOssiBilités
d’instAllAtiOn
en ligne, en l
Ou en BlOC.
(hors pièces d’usure et vidanges).
Agréments ministériels
Fiche technique
ACtiBlOC® 4 eH à 20 eH
2012-009
3 m3 de déCAntAtiOn
 Rehausse REHC
D400 H200 à visser,
vendue séparément
(Art. : 34312)
N° Article
EquivalentHabitants (EH)
Volume
décanteur (l)
Volume
réacteur (l)
Volume cuve
total (l)
Poids (kg)
Longueur (cm)
Largeur (cm)
Hauteur (cm)
Hauteur entrée
(cm)
Hauteur sortie
(cm)
Diamètre
entrée/ sortie
(mm)
Dimensions de l’ACTibloC® lT 5-6EH
ACTIBLOC® LT 30-25 5-6EH INT
36064
5-6EH
3000
2500
5500
355
485
119
157
118
111
110/110
ACTIBLOC LT 30-25 5-6EH ExT
36063
5-6EH
3000
2500
5500
355
485
119
157
118
111
110/110
ACTIBLOC® LT 30-25
avec armoire de commande
et kit de jumelage
®
Données non contractuelles. Sous réserve de modifications techniques.
ACTibloC® lT avec armoire de commande intérieure ou extérieure et kit de jumelage :
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande INTéRIEuRE MéTAL
50 x 50 x 30
74 W
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande ExTéRIEuRE PE
134,5 x 42 x 29,5
74 W
Données non contractuelles. Sous réserve de modifications techniques.
important
l’armoire de commande contient :





1 Compresseur à membrane puissant et silencieux
1 Répartiteur d’air à 4 soupapes magnétiques
4 Flexibles pour tubes d’air
1 Panneau de commande
1 Dispositif de ventilation
 Pour toute installation à plus de 10 m du bâtiment,
une armoire extérieure est obligatoire et installée à
proximité de la micro-station.
Plus d’informations sur la mise en œuvre dans le livret
utilisateur ou sur : http://habitat.sotralentz.com.
4
SOTRALENTZ HABITAT | ACTIBLOC®
ACTibloC® lT 30-35 7-8EH
la station ACTibloC® lT inclut :
 La mise en route par nos techniciens,
 L’armoire intérieure ou extérieure au choix,
 Les flexibles armés de connexion entre station et armoire,
 Le premier contrôle annuel par nos techniciens
pOssiBilités
d’instAllAtiOn
en ligne, en l
Ou en BlOC.
(hors pièces d’usure et vidanges).
ACtiBlOC® 4 eH à 20 eH
2012-009
3 m3 de déCAntAtiOn
 Rehausse REHC
D400 H200 à visser,
vendue séparément
(Art. : 34312)
N° Article
EquivalentHabitants (EH)
Volume
décanteur (l)
Volume
réacteur (l)
Volume cuve
total (l)
Poids (kg)
Longueur (cm)
Largeur (cm)
Hauteur (cm)
Hauteur entrée
(cm)
Hauteur sortie
(cm)
Diamètre
entrée/ sortie
(mm)
Dimensions de l’ACTibloC® lT 7-8EH
ACTIBLOC® LT 30-35 7-8EH INT
36066
7-8EH
3000
3000
6000
415
560
119
157
118
111
110/110
ACTIBLOC LT 30-35 7-8EH ExT
36065
7-8EH
3000
3000
6000
415
560
119
157
118
111
110/110
ACTIBLOC® LT 30-35
avec armoire de commande
et kit de jumelage
®
Données non contractuelles. Sous réserve de modifications techniques.
ACTibloC® lT avec armoire de commande intérieure ou extérieure et kit de jumelage :
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande INTéRIEuRE MéTAL
50 x 50 x 30
74 W
Désignation
Dimensions (cm)
Puissance
compresseur
Armoire de commande ExTéRIEuRE PE
134,5 x 42 x 29,5
74 W
Données non contractuelles. Sous réserve de modifications techniques.
important
l’armoire de commande contient :





1 Compresseur à membrane puissant et silencieux
1 Répartiteur d’air à 4 soupapes magnétiques
4 Flexibles pour tubes d’air
1 Panneau de commande
1 Dispositif de ventilation
 Pour toute installation à plus de 10 m du bâtiment,
une armoire extérieure est obligatoire et installée à
proximité de la micro-station.
Plus d’informations sur la mise en œuvre dans le livret
utilisateur ou sur : http://habitat.sotralentz.com.
5
Fiche technique
Agréments ministériels
ACTIBLOC® | SOTRALENTZ HABITAT
Possibilités d’installation de l’ACTibloC® lT :
montage en ligne, en l ou en bloc
(avec le kit de jumelage fourni)
installation Actibloc® lT 30-25 1-4EH et 30-25 5-6EH
montage en ligne
1600 mm
5220 mm
montage en l à gauche
3750 mm
montage en Bloc à droite
3500 mm
1600 mm
1600 mm
3500 mm
1600 mm
1600 mm
montage en l à droite
3750 mm
montage en Bloc à gauche
3100 mm
3000 mm
3000 mm
2400 mm
3100 mm
2400 mm
montage en ligne
1600 mm
5220 mm
montage en l à droite
montage en l à gauche
1600 mm
1600 mm
3500 mm
1600 mm
1600 mm
4500 mm
4500 mm
montage en Bloc à droite
montage en Bloc à gauche
3000 mm
3100 mm
6
3100 mm
3000 mm
3500 mm
Installation
installation Actibloc® lT 30-35 7-8EH
SOTRALENTZ HABITAT | ACTIBLOC®
ACTibloC® lT : mise en route et entretien
 Chaque station d’épuration à boues activées ACTIBLOC® LT
est mise en route par un technicien habilité.
Entretiens et vidanges
entretiens
 A la première date anniversaire, SOTRALENTZ réalise
gratuitement la première opération d’entretien, hors
vidanges et pièces d’usures.
 A chaque date anniversaire, SOTRALENTZ Habitat vous
informe par écrit des opérations d’entretien à réaliser et
vous propose un rendez-vous.
Vidanges
 Sur le terrain, la fréquence des vidanges pour une microstation, ACTIBLOC® LT validée et dimensionnée par nos
services techniques, est d’une fois tous les 3-4 ans. Elle
doit être effectuée par une entreprise de vidange agréée.
 La vidange est nécessaire si le niveau des boues atteint
50 % du volume du décanteur ou si le niveau d’eau est
insuffisant dans le décanteur.
surveillance à distance
 Chaque micro-station ACTIBLOC® LT est équipée d’une carte
mémoire retraçant l’intégralité des opérations, des incidents
et des réglages effectués.
 Equipée en option d’un modem, la micro-station
ACTIBLOC® LT peut être pilotée et surveillée à distance.
Détection automatique de sous-charge
 Le capteur de pression dans l’armoire détermine le niveau
dans le décanteur. Si l’afflux est réduit, un cycle de pause
s’effectue automatiquement.
Consommation moyenne
0,40 kWh/jour
0,86 kWh/jour
1,01 kWh/jour
Valeurs non contractuelles.
 Lors d’une coupure d’électricité, dès le retour de l’électricité,
le process reprend son cours là où il s’était arrêté.
Environnement
L’utilisation du Polyéthylène Haute Densité (PEHD) pour la
fabrication par extrusion-soufflage de nos appareils améliore
la qualité du prétraitement des eaux usées.
Ce matériau se distingue par ses performances mécaniques,
sa résistance et sa fiabilité et est 100 % recyclable en fin de
vie de l’appareil.
*Hors pièces d’usure et vidanges.
 Les micro-stations ACTIBLOC® LT portent le marquage CE
selon la norme NF EN 12566-3+A2, août 2013 : petites
installations de traitement des eaux jusqu’à 50 PTE stations d’épuration des eaux usées domestiques prêtes à
l’emploi et/ou assemblées sur site.
 Les micro-stations ACTIBLOC® LT 4EH, 6EH et 8EH sont
conformes à l’arrêté du 07.09.2009 modifié le 07.03.2012
fixant les prescriptions techniques applicables aux
installations d’Assainissement Non-Collectif recevant une
charge brute de pollution organique inférieure ou égale
à 1,2 kg/j de DBO5, J.O. n°3 du 25.04.2012, installations
jusqu’à 20 EH.
Agréments ministériels
ACtiBlOC® 4 eH à 20 eH
2012-009
Assurance Qualité
 Tous les appareils, périphériques et accessoires Assainissement Non-Collectif de SOTRALENTZ Habitat sont produits
sous Assurance Qualité ISO 9001:2008
 Les produits et données présentés dans ce catalogue ne sont
pas contractuels. SOTRALENTZ Habitat se réserve le droit de
faire évoluer son offre en fonction des avancées normatives
et réglementaires du marché.
Garanties
garantie responsabilité décennale
 Conformément à la loi du 4 janvier 1978 : responsabilité
professionnelle des fabricants et assimilés de matériaux de
construction par police Acte IARD.
garantie accessoires et pompes
 Garantie 2 ans.
Performances
Consommation énergétique
ACTIBLOC® LT 30-25 1-4EH
ACTIBLOC® LT 30-25 5-6EH
ACTIBLOC® LT 30-35 7-8EH
Agréments et marquage CE
 Aucune panne mécanique ou électrique, aucun bruit ou
odeur désagréable n’ont été constatés pendant toute la
durée du test pour le marquage CE (42 semaines).
 Les eaux usées domestiques traitées par des petites
installations d’épuration autonome relevant de la
norme NF EN 12566-3+A2, août 2013, doivent respecter
impérativement les valeurs de rejets minimum suivantes :
DCO < 150 mg/l
DBO5 < 35 mg/l
MES < 30 mg/l
 Les essais de certification pour le marquage CE ont validé
les valeurs suivantes :
ACTIBLOC® LT
MES
(mg/l)
DCOtotale
(mg O2/l)
DBO5
(mg O2/l)
Valeurs d’entrée
350,0
698,0
300,0
Abattement
97 %
92,4 %
97,8 %
Valeurs de sortie
10,5
53,0
6,6
Ces valeurs ont été mesurées sur une ACTIBLOC® 4EH lors d’essais sur plateforme
réalisés à la charge nominale. Ces valeurs ne peuvent être utilisées à titre de
comparaison.
7
Fonctionnement
Mise en route et suivi
mise en rOute inCluse
premier COntrôle
Annuel inClus*
A95 - II
Novembre 2014
ACTibloC® lT
Agréments ministériels
PAs-De-CAlAis
62
seine
mAritime
76
nOrD
59
sOmme
80
seine st Denis
93
HAUts
PAris
De
seine 75
92
VAl De mArne
94
Aisne
ArDennes
02
08
Oise
60
mAnCHe CAlVADOs
VAl D'Oise
mOselle
eUre
meUse
mArne
50
14
57
95
27
55
51
BAs rHin
YVelines
meUrtHe
67
seine
et
Orne
78
et mOselle
61
FinistÈre CÔtes D'ArmOr
essOnne mArne
54
77
29
AUBe
eUre-et-lOir91
22
ille et mAYenne
HAUte
VOsges
10
28
VilAine
mArne
88
53
HAUt
sArtHe
35
52
mOrBiHAn
rHin
72
lOiret
YOnne
56
HAUte
68
45
89
sAÔne
lOir et CHer
70
mAine
CÔte
D'Or
territOire
lOire AtlAntiQUe et lOire
inDre 41
21
44
DOUBs De BelFOrt
et lOire
49
90
niÈVre
25
37
CHer
58
18
JUrA
inDre
VenDée DeUX
sAÔne et lOire 39
36
85
71
sÈVres Vienne
Allier
86
79
03
Ain
HAUte sAVOie
CreUse
01
23
CHArente
74
HAUte
lOire
mAritime
rHÔne
Vienne
42
PUY De DÔme
17 CHArente
87
69
63
sAVOie
16
73
COrrÈZe
isÈre
19
38
HAUte
lOire
DOrDOgne
CAntAl
43
24
15
girOnDe
33
ArDÈCHe DrÔme HAUtes AlPes
lOt
05
07
26
lOZÈre
46
lOt et
48
AlPes De
gArOnne
AVeYrOn
HAUte PrOVenCe
12
47
tArn et
04
AlPes
lAnDes
gArD VAUClUse
gArOnne
mAritimes
40
84
30
82
tArn
06
gers
BOUCHes DU rHÔne
HérAUlt
32
HAUte 81
13
VAr
34
gArOnne
PYrénées
83
31
AtlAntiQUes
64
AUDe
HAUtes
HAUte
11
PYrénées
AriÈge
COrse
65
09
2B
PYrénées
OrientAles
COrse
66
DU
sUD
2A
nos commerciaux vous répondent partout en France
bRETAGnE-noRMAnDiE
noRD
noRD-EsT
Mickaël TARDIF - 06 07 35 86 09
Ingrid NICLAEYS - 06 08 80 24 55
Joël HACQuARD - 06 83 84 66 93
sUD-oUEsT
iDF - CEnTRE noRD
lYon, sAVoiE, CoRsE
Olivier ZOZOuLA - 06 71 91 80 69
Guillaume GLEMAIN - 06 80 61 07 22
Didier SERVIGNAT - 06 08 80 26 34
PYRénéEs
CEnTRE-sUD
MéDiTERRAnéE
Jérôme LOPEZ - 06 84 87 38 47
Sylvain DuPONT - 06 80 93 79 56
Thierry CAZORLA - 06 81 10 65 36
soTRAlEnTZ Habitat
3 rue de Bettwiller
B.P. 10028
67320 DRuLINGEN
Tél. 03 88 01 68 00
[email protected]
Plus d’informations
sur nos solutions
pour les eaux de pluie,
le stockage de fioul,
le stockage d’eau chaude :
http://habitat.sotralentz.com
SOTRALENTZ Packaging S.A.S. - R.C. Saverne : B 428 295 265 - Art. D9728 - BAM/NID - 11/2014 - Documents et photos non contractuels. Sous réserve de modifications techniques. Illustrations 3D et schémas : Sotralentz, Géronimo, Fotolia, Istockphoto. Imprimerie : Scheuer, Drulingen (67).
Stations d’épuration biologiques séquentielles
à boues activées pour traiter les eaux usées domestiques
de 1-4, 5-6 et 7-8 EH
ACtiBlOC® 4 eH à 20 eH
2012-009
