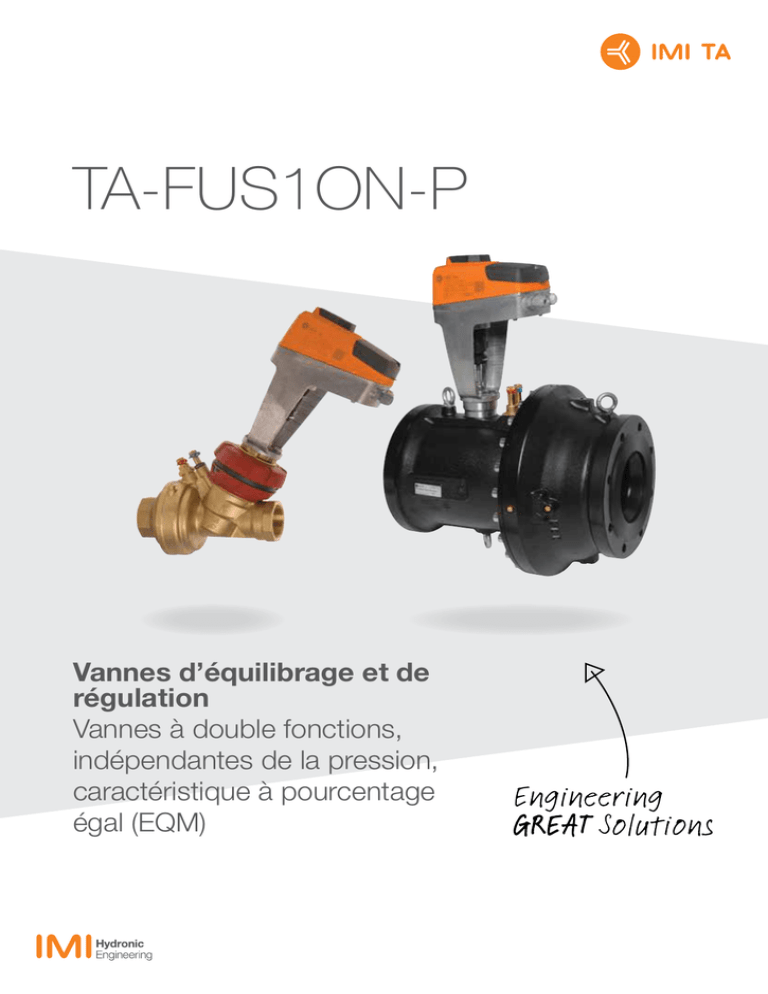

TA-FUS1ON-P
Vannes d’équilibrage et de
régulation
Vannes à double fonctions,
indépendantes de la pression,
caractéristique à pourcentage
égal (EQM)
IMI TA / Vannes de régulation / TA-FUS1ON-P
TA-FUS1ON-P
Ces vannes innovantes, indépendantes de la pression, pour
installations de chauffage et de refroidissement, réunissent les deux
fonctions essentielles d’équilibrage et de régulation dans un seul
et même corps. Le débit maximal réglable et les caractéristiques à
pourcentage égal permettent d’avoir un dimensionnement de vanne
correct et une homogénéité optimale de l’installation. Les prises de
pression permettent de mesurer avec précision le débit, la différence
de pression, la température et la pression différentielle disponible.
Caractéristiques principales
>> Débit maximal réglable
Kvs réglable pour établir le débit de
calcul.
>> Caractéristiques intrinsèques à
égal pourcentage
Caractéristiques correctes et autorité
élevée pour tous les réglages de la
vanne.
>> Prises de pression auto-étanches
Prises de mesures simples et précises
pour l’équilibrage, le diagnostic et la
mesure de la puissance.
>> Moteurs
Les vannes et les moteurs sont fournis
ensemble, pour assurer une régulation
optimale et simplifier la sélection.
Caractéristiques techniques – Vanne
Applications:
Installations de chauffage et de
refroidissement.
Fonctions:
Régulation
Régulateur de pression différentielle
Préréglage (débit maxi.)
Mesure (ΔH, T, q)
Arrêt (pour isoler pendant l’entretien de
l’installation)
Rinçage (du système)
Dimensions:
DN 32-150
Classe de pression:
DN 32-50: PN 16
DN 65-150: PN 16 et PN 25
2
Pression différentielle (ΔpV):
Pression différentielle maxi. (ΔpVmax):
800 kPa = 8 bar
Pression différentielle mini. (ΔpVmin):
DN 32-50: 15 kPa = 0,15 bar
DN 65-80: 25 kPa = 0,25 bar
DN 100-125: 30 kPa = 0,30 bar
DN 150: 40 kPa = 0,40 bar
(Correspondant à l’ouverture totale,
position 10. Les autres positions
nécessitent une pression différentielle plus
faible, vérifier avec le logiciel HySelect)
ΔpVmax = Pression maximum autorisée sur
la vanne afin d’atteindre les performances
annoncées.
ΔpVmin = Pression minimum
recommandée sur la vanne pour un
contrôle approprié de la pression
différentielle.
Plage de débit recommandée:
Le débit peut être ajusté dans les plages
ci-dessous :
DN 32: 0,88 - 4,21
DN 40: 1,01 - 6,19
DN 50: 2,71 - 11,1
DN 65-2: 9,40 - 24,2
DN 80-2: 13,6 - 36,8
DN 100: 27,8 - 68,0
DN 125: 45,6 - 120
DN 150: 78,1 - 207
qmax = m3/h à chaque réglage et vanne
complètement ouverte.
Course:
20 mm
Rangeabilité:
>100 (pour tous les réglages
recommandés)
Taux de fuite:
Joint étanche
Matériaux:
DN 32-50:
Corps: AMETAL®
Cône: AMETAL®
Étanchéité du siège: EPDM/Acier inox
Joint de tige: Joint torique en EPDM
Joint toriques: EPDM
Mécanisme: AMETAL®/PPS/PTFE
Δp de l’insert: Acier inox/PPS
Membrane: HNBR
Ressorts: Acier inox
Tige: Acier inox
DN 65-150:
Corps: Fonte nodulaire EN-GJS-400
Joint toriques: EPDM
Cône: Acier inox
Étanchéité du siège: EPDM/Acier inox
Mécanismes de fermeture : Acier inox et
laiton
Membrane: EPDM
Δp du ressort: Acier inox. DN 150 acier
peint.
Vis et écrous: Acier inox
Caractéristique:
Egal pourcentage.
Température:
Température de service maxi.: 120°C
DN 32-150: 120°C
DN 65-150 avec prise de pression double
sécurités: 150°C
Température de service mini.: -20°C
Fluide:
Eau ou fluides neutres, eau glycolée.
(Pour d’autres fluides, consulter
IMI Hydronic Engineering).
AMETAL® est le nom donné par
IMI Hydronic Engineering à son alliage
résistant à la dézincification.
Traitement de surface:
DN 32-50: Non traité.
DN 65-150: Peinture électrophorétique.
Marquage:
DN 32-50: TAH, IMI, DN, PN, DR,
numéro de série et flèche indiquant le
sens du débit.
DN 65-150: TAH, IMI, DN, PN, Kvs,
Tmin/max, numéro de série, composition du
corps et flèche indiquant le sens du débit,
étiquette.
Marquage CE:
DN 65-125: CE
DN 150: CE 0062 *
*) Organisme certifié.
Connexion:
DN 32-50:
Taraudée femelle selon norme ISO 228.
Longueur de taraudage selon norme
ISO 7-1.
Filetage mâle selon norme ISO 228.
DN 65-150:
Brides selon EN-1092-2, type 21.
Longueur face-à-face selon EN 558
série 1.
Caractéristiques de la vanne
Nominal caractéristiques de vanne pour tous les réglages recommandés.
q/q max
[%]
100
90
80
70
60
50
40
30
20
10
0
0
10
20
30
40
50
60
70
80
90 100
h [%]
3
IMI TA / Vannes de régulation / TA-FUS1ON-P
Précision de mesure
Ecart de débit relatif à différents réglages
DN 32-50
DN 65-150
± [%]
± [%]
18
18
16
16
14
14
12
12
10
10
8
8
6
6
4
4
2
2
0
0
0
10
20
30
40
50
60
70
80
90
100
*)
0
10
20
30
40
50
60
70
80
90
100
*)
*) Position de réglage en % de l’ouverture maximale.
Facteurs de correction
Le mesure du débit est étalonnée pour de l’eau à 20°C. Pour les
fluides ayant une viscosité à peu près identique à celle de l’eau
(≤20cSt=3°E=100S.U.), il suffit de compenser la différence de
densité. Avec des températures basses, la viscosité augmente. Il
y a risque d’écoulement laminaire, risque d’autant plus
important que le diamètre de la vanne est réduit, que la vanne
est proche de la fermeture et que la pression différentielle est
faible. La correction du débit est possible à l’aide du logiciel
HySelect ou en lecture directe avec l’appareil d’équilibrage
TA-SCOPE.
Nuisances sonores
Afin d’éviter les bruits dans l’installation, la vanne doit être
installée dans le bon sens et le réseau complètement purgé de
son air.
Moteurs
IMI Hydronic Engineering propose une large gamme de
servomoteurs proportionnels (24 V, 100-240 V, 230 V, fonction
de sécurité) permettant une régulation modulante ou 3 points
lorsqu’ils sont utilisés avec des vannes à double fonction
(équilibrage et régulation). Voir «Tableau de sélection».
4
Pour des informations plus détaillées sur les servomoteurs, voir
les documentations techniques séparées ou contacter
IMI Hydronic Engineering.
Dimensionnement
Exemple
Le débit est de 10 m3/h, le ΔpV disponible est de 20 kPa, et
signal de commande (signal d’entrée) 0-10 VDC.
1. Voir diagramme de dimensionnement.
2. Tracer une ligne horizontale à partir de 10 m3/h, Celle-ci va
croiser les valeurs de réglage des vannes utilisables. Dans
cet exemple 8,8 pour DN 50 et 7,7 pour DN 65-2.
3. Vérifier que le ΔpV se trouve dans l’intervalle des valeurs
autorisées. Dans cet exemple, hors intervalle pour DN 65
(ΔpV min. = 25 kPa valable pour la valeur de réglage 10 ;
d’autres valeurs de réglage exigeraient un ΔpV légèrement
inférieur ; à vérifier avec le logiciel HySelect).
4. Choisir la plus petite des valeurs (avec une marge de
sécurité). Dans cet exemple : DN 50.
5. Voir table de sélection pour trouver la bonne combinaison
(vanne+moteur). Dans ce cas n° 322202-50911 (24V).
Diagramme de dimensionnement
DN
60
10
200
40
30
10
100
20
10
50
9
9
7,5
10
10
25
10
5
9
10
10
7
2
1
10
4
9
7,5
7,5
5,5
32-50
65-80
100-125
150
Min.
15
25
30
40
Max.
800
800
800
800
DN 65-150: Plage de réglage
recommandée 7.5–10.
7,5
5,5
5,5
7,5
5,5
10
5
5,5
7
1
7
0,5
9
Pression
différentielle ΔpV
[kPa]
4
2
4
1
1
0,2
0,5
l/s
qmax
m3/h
DN 32
40
50
65-2
80-2
100
125
150
5
IMI TA / Vannes de régulation / TA-FUS1ON-P
Tableaux de sélection
Pression maximum recommandée (ΔpV) pour vanne et
moteur combinés
Pression maximum recommandée pour vanne et moteur
combinés pour fermeture (ΔpVclose) et atteindre les performances
annoncées (ΔpVmax).
DN
[kPa]
800
800
800
800
800
800
800
800
32
40
50
65
80
100
125
150
ΔpVfermée = Pression maximum admise pour que la vanne passe
de la position ouverte ouverte à la position fermée.
ΔpVmax = Pression maximum autorisée sur la vanne afin
d’atteindre les performances annoncées.
Les codes qui figurent dans les tableaux de sélection
correspondent à différentes combinaisons de diamètres de
vanne (DN) et de modèles de moteur. Les vannes et les moteurs
sont fournis ensemble pour assurer une régulation optimale et
simplifier la sélection. Pour d’autres combinaisons, commander
les vannes et les moteurs séparément voir « Articles – Vannes »
et « Articles – Moteurs »
Pour des informations plus détaillées sur les servomoteurs, voir
les documentations techniques séparées ou contacter
IMI Hydronic Engineering.
TA-Slider 750
TA-MC100FSE/FSR
No d’article: 322202-xxxxx / 22202-xxxxxx
Pour obtenir la référence complète de l’article, ajoutez le code
de la combinaison souhaitée.
Exemple : 322202-50711
Servomoteurs standard TA-Slider
TA-Slider 750
DN
32
40
50
65-2
65-2
80-2
80-2
100
100
125
125
150
150
Signal de commande :
Signal de recopie :
Tension d’alimentation :
Fonction de sécurité :
PN
Plage de débit
[m3/h]
16
0,88 - 4,21
16
1,01 - 6,19
16
2,71 - 11,1
16
9,40 - 24,2
25
9,40 - 24,2
16
13,6 - 36,8
25
13,6 - 36,8
16
27,8 - 68,0
25
27,8 - 68,0
16
45,6 - 120
25
45,6 - 120
16
78,1 - 207
25
78,1 - 207
DN 32-50: taraudée
DN 65-150: à brides
6
TA-Slider 750
0(2)-10 VDC, 0(4)-20 mA, 3-points, tout ou rien
0(2)-10 VDC
24 VAC/VDC
100-240 VAC
Non
32220250711
50811
50911
51011
61011
51111
61111
51211
61211
51311
61311
51411
61411
50721
50821
50921
51021
61021
51121
61121
51221
61221
51321
61321
51421
61421
Servomoteurs avec fonction de sécurité TA-MC100FSE/FSR
TA-MC100FSE
Signal de commande :
Signal de recopie :
DN
32
40
50
65-2
65-2
80-2
80-2
100
100
125
125
150
150
TA-MC100FSE
0(2)-10 VDC,
3 points
0(4)-20 mA, 3 points
0(2)-10 VDC,
0-10 VDC
0(4)-20 mA
24 VAC
230 VAC
Tige sortante (fermeture)
Tension d’alimentation :
Fonction de sécurité :
PN
Plage de débit
[m3/h]
16
0,88 - 4,21
16
1,01 - 6,19
16
2,71 - 11,1
16
9,40 - 24,2
25
9,40 - 24,2
16
13,6 - 36,8
25
13,6 - 36,8
16
27,8 - 68,0
25
27,8 - 68,0
16
45,6 - 120
25
45,6 - 120
16
78,1 - 207
25
78,1 - 207
TA-MC100FSR
TA-MC100FSR
0(2)-10 VDC,
3 points
0(4)-20 mA, 3 points
0(2)-10 VDC,
0-10 VDC
0(4)-20 mA
24 VAC
230 VAC
Tige rentrante (ouverture)
22202-
081032
081040
081050
082065
083065
082080
083080
082100
083100
082125
083125
082150
083150
101032
101040
101050
102065
103065
102080
103080
102100
103100
102125
103125
102150
103150
091032
091040
091050
092065
093065
092080
093080
092100
093100
092125
093125
092150
093150
111032
111040
111050
112065
113065
112080
113080
112100
113100
112125
113125
112150
113150
DN 32-50: taraudée
DN 65-150: à brides
Valeurs qmax
Position
DN 32
DN 40
DN 50
1
880
1 010
2 710
2
1 030
1 240
3 320
3
1 210
1 560
4 050
4
1 440
1 990
4 900
5
1 730
2 460
5 890
DN 65-2
DN 80-2
DN 100
DN 125
DN 150
5.5
4 850
6 650
14 000
23 000
40 200
6
5 880
8 150
16 600
27 600
47 500
6.5
6 900
9 400
19 700
33 000
56 200
7
8 190
11 100
23 400
39 300
66 200
7.5
9 400
13 600
27 800
45 600
78 100
6
2 180
3 040
6 910
7
2 590
3 790
7 850
8
3 170
4 610
8 910
9
3 730
5 410
10 200
10
4 210
6 190
11 100
8.5
13 600
19 400
39 500
66 600
113 000
9
15 900
23 800
46 000
80 600
137 000
9.5
19 500
29 500
56 500
98 500
170 000
10
24 200
36 800
68 000
120 000
207 000
Position
8
11 400
16 200
32 900
55 100
93 800
qmax = débit maximum en l/h pour la position de réglage indiquée.
DN 65-150: Plage de réglage recommandée 7.5–10.
7
IMI TA / Vannes de régulation / TA-FUS1ON-P
Installation
Exemple d’applications
Circuit direct 2 voies
Installation du moteur
Prévoir un dégagement d’environ 140 mm au-dessus du
moteur.
>140
>140
TA-FUSION-P
Classe de protection
IP54
Nota : Lire attentivement le guide d’installation du moteur.
Circuit en injection
TA-Slider 750
DN 32-50
DN 65-150
TA-FUSION-P
Montage
Veuillez respecter les distances de montage par rapport à une
pompe ou un coude comme indiquées sur le schéma ci-dessus.
Installation recommandée pour une mesure précise.
2D
5D
Direction du débit
DN 32-50
8
2D
DN 65-150
10D
TA-MC100FSE/FSR
DN 32-50
DN 65-150
Fonctions DN 32-50
Réglage
Purge
1. Ouvrir la vanne complètement en tournant le volant.
2. Appuyer sur le volant et tourner jusqu’à la valeur souhaitée,
par exemple 5.3.
1. Pour purger la chambre de membrane, tourner la vis de purge
supérieure. N.B. Pas plus de 2 tours.
Fonction arrêt
1. Tourner le volant jusqu’à la position « Closed » (vanne
fermée).
Mesure du débit
Raccordez l’appareil d’équilibrage ou de mesure IMI Hydronic
Engineering aux points de mesure. Indiquez le modèle de vanne,
le diamètre et ainsi que le préréglage. Le débit s’affiche.
Mesure de la ΔH disponible au circuit
Fermer la vanne (voir sous « Arrêt ») et neutraliser le régulateur
de Δp (voir sous « Rinçage »).
Brancher l’appareil d’équilibrage IMI Hydronic Engineering sur
les points de mesure et effectuer la mesure.
Important ! Rouvrir complètement la vanne et ré-activer le
régulateur de Δp une fois la mesure terminée.
Tourner le volant jusqu’à la position « Open » pour ré-ouvrir la
vanne.
Rinçage du système
∆H
∆pV
1. Ouvrir la vanne complètement en tournant la poignée.
2. Mettre le réglage au maximum (position 10).
3. Désactiver le régulateur de Δp en ouvrant la tige de rinçage
dans le sens le sens contraire d’une montre au maximum.
N.B.
Le servomoteur doit être séparé de la tige de la vanne pendant
toutes les opérations décrites ci-dessus, à l’exception de la
purge.
Le rinçage terminé, fermer en tournant la tige de rinçage au
maximum en sens inverse et remettre la vanne sur le réglage
antérieur.
9
IMI TA / Vannes de régulation / TA-FUS1ON-P
Fonctions DN 65-150
Réglage
1. Desserrer l’écrou de blocage.
2. Tourner la vis de réglage jusqu’à la valeur voulue indiquée sur
la graduation, par exemple 9.2.
3. Serrer l’écrou de blocage.
Fonction arrêt
Purge
1. Pour purger la chambre de membrane, tourner la vis de purge
supérieure. N.B. Pas plus de 2 tours.
Mesure du débit
Raccordez l’appareil d’équilibrage ou de mesure IMI Hydronic
Engineering aux points de mesure. Indiquez le modèle de vanne,
le diamètre et ainsi que le préréglage. Le débit s’affiche.
1. Desserrer l’écrou de blocage.
2. Tourner la vis de réglage du débit dans le sens horaire
jusqu’à stop (position 0 ±0.5). Le préréglage est indiqué sur la
graduation de réglage.
3. Serrer l’écrou de fixation.
Mesure de la ΔH disponible au circuit ΔH
Fermer la vanne (voir sous « Arrêt ») et neutraliser le régulateur
de Δp (voir sous « Rinçage »).
Brancher l’appareil d’équilibrage IMI Hydronic Engineering sur
les points de mesure et effectuer la mesure.
Important ! La vanne doit être réouverte à la valeur
précédente et ré-activer le régulateur de Δp une fois la
mesure terminée.
Ouvrir la vanne jusqu’au réglage précédent.
Rinçage du système
∆H
∆pV
N.B.
Le servomoteur doit être séparé de la tige de la vanne pendant
toutes les opérations décrites ci-dessus, à l’exception de la
purge.
1. Desserrer l’écrou de blocage.
2. Tourner la vis de réglage jusqu’à l’ouverture maximale
(position 10).
3. Serrer l’écrou de blocage.
4. Neutraliser le régulateur de Δp en tournant la tige de rinçage
dans le sens horaire au maximum.
Le rinçage terminé, ouvrir en tournant la tige de rinçage au
maximum en sens inverse et remettre la vanne sur le réglage
antérieur.
10
Articles – Des ensembles
DN 32-50 Femelle
Taraudage conforme à ISO 228
TA-Slider 750 Signal de commande : 0(2)-10 VDC, 0(4)-20 mA, 3-points, “Tout ou Rien”
>140
L3
DN
ØD1
d
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
410
410
415
209
209
209
186
186
190
361
361
365
4,21
6,19
11,1
8,2
8,2
8,7
5902276884054
5902276884115
5902276884177
322202-50711
322202-50811
322202-50911
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
410
410
415
209
209
209
186
186
190
361
361
365
4,21
6,19
11,1
8,2
8,2
8,7
5902276884085
5902276884146
5902276884207
322202-50721
322202-50821
322202-50921
H2
H1*
ØD
d
L1
24 VAC/VDC
PN 16
32
G1 1/4
40
G1 1/2
50
G2
L2
100-240 VAC
DN
d
PN 16
32
G1 1/4
40
G1 1/2
50
G2
>140
DN 65-80 à brides
Brides selon EN-1092-2, type 21.
TA-Slider 750 Signal de commande : 0(2)-10 VDC, 0(4)-20 mA, 3-points, “Tout ou Rien”
24 VAC/VDC
DN
PN 16
65-2
80-2
PN 25
65-2
80-2
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
224
278
290
310
205
205
401
401
24,2
36,8
47
54
5902276884238
5902276884252
322202-51011
322202-51111
185
200
224
278
290
310
205
205
401
401
24,2
36,8
47
54
5902276884337
5902276884351
322202-61011
322202-61111
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
224
278
290
310
205
205
401
401
24,2
36,8
47
54
5902276884245
5902276884269
322202-51021
322202-51121
185
200
224
278
290
310
205
205
401
401
24,2
36,8
47
54
5902276884344
5902276884368
322202-61021
322202-61121
100-240 VAC
DN
PN 16
65-2
80-2
PN 25
65-2
80-2
*) Hauteur jusqu’au sommet de la tige.
→ = Direction du débit
Pour ΔpVfermée maximum, voir “Tableau de sélection”.
La vanne et le moteur sont conditionnés séparément afin d’en faciliter le maniement sur site.
11
IMI TA / Vannes de régulation / TA-FUS1ON-P
DN 100-150 à brides
Brides selon EN-1092-2, type 21.
TA-Slider 750 Signal de commande : 0(2)-10 VDC, 0(4)-20 mA, 3-points, “Tout ou Rien”
>140
24 VAC/VDC
H2
ØD1
DN
H1
ØD
L
PN 16
100
125
150
PN 25
100
125
150
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
220
250
285
310
344
380
350
400
480
221
221
251
403
403
420
68,0
120
207
61
84
120
5902276893292
5902276893308
5902276893315
322202-51211
322202-51311
322202-51411
235
270
300
310
344
380
350
400
480
221
221
251
403
403
420
68,0
120
207
61
84
120
5902276893445
5902276893322
5902276893339
322202-61211
322202-61311
322202-61411
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
220
250
285
310
344
380
350
400
480
221
221
251
403
403
420
68,0
120
207
61
84
120
5902276893346
5902276893353
5902276893360
322202-51221
322202-51321
322202-51421
235
270
300
310
344
380
350
400
480
221
221
251
403
403
420
68,0
120
207
61
84
120
5902276893377
5902276893384
5902276893391
322202-61221
322202-61321
322202-61421
100-240 VAC
DN
PN 16
100
125
150
PN 25
100
125
150
*) Hauteur jusqu’au sommet de la tige.
→ = Direction du débit
Pour ΔpVfermée maximum, voir “Tableau de sélection”.
La vanne et le moteur sont conditionnés séparément afin d’en faciliter le maniement sur site.
12
Articles – Ensembles avec fonction de sécurité, tige sortante (fermeture)
DN 32-50 Femelle. Taraudage conforme à ISO 228
TA-MC100FSE Signal d’entrée : 0(2)-10 VDC, 0(4)-20 mA, 3-points
>140
24 VAC
L3
H2
ØD1
H1*
ØD
DN
d
PN 16
32
G1 1/4
40
G1 1/2
50
G2
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
379
379
383
141
141
141
186
186
190
356
356
360
4,21
6,19
11,1
9,3
9,3
9,8
5901688821459
5901688821497
5901688821534
22202-081032
22202-081040
22202-081050
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
379
379
383
141
141
141
186
186
190
356
356
360
4,21
6,19
11,1
9,3
9,3
9,8
5901688821473
5901688821510
5901688821558
22202-101032
22202-101040
22202-101050
d
230 VAC
L1
L2
DN
d
PN 16
32
G1 1/4
40
G1 1/2
50
G2
DN 65-150 à brides. Brides selon EN-1092-2, type 21.
TA-MC100FSE Signal d’entrée : 0(2)-10 VDC, 0(4)-20 mA, 3-points
>140
24 VAC
ØD1
H2
DN
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821916
5901688822036
5901688822333
5901688822456
5901688823750
22202-082065
22202-082080
22202-082100
22202-082125
22202-082150
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821954
5901688822074
5901688822371
5901688822494
5901688823767
22202-083065
22202-083080
22202-083100
22202-083125
22202-083150
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821930
5901688822050
5901688822357
5901688822470
5901688823798
22202-102065
22202-102080
22202-102100
22202-102125
22202-102150
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821978
5901688822098
5901688822395
5901688822517
5901688823804
22202-103065
22202-103080
22202-103100
22202-103125
22202-103150
H1
ØD
L
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
230 VAC
DN
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
*) Hauteur jusqu’au sommet de la tige.
→ = Direction du débit
Pour ΔpVfermée maximum, voir “Tableau de sélection”.
La vanne et le moteur sont conditionnés séparément afin d’en faciliter le maniement sur site.
13
IMI TA / Vannes de régulation / TA-FUS1ON-P
Articles – Ensembles avec fonction de sécurité, tige rentrante (ouverture)
DN 32-50 Femelle. Taraudage conforme à ISO 228
TA-MC100FSR Signal d’entrée : 0(2)-10 VDC, 0(4)-20 mA, 3-points
>140
24 VAC
L3
H2
ØD1
H1*
ØD
DN
d
PN 16
32
G1 1/4
40
G1 1/2
50
G2
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
379
379
383
141
141
141
186
186
190
356
356
360
4,21
6,19
11,1
9,3
9,3
9,8
5901688821466
5901688821503
5901688821541
22202-091032
22202-091040
22202-091050
D
D1
L1
L2
L3
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
130
130
130
128
128
128
213
218
226
379
379
383
141
141
141
186
186
190
356
356
360
4,21
6,19
11,1
9,3
9,3
9,8
5901688821480
5901688821527
5901688821565
22202-111032
22202-111040
22202-111050
d
230 VAC
L1
L2
DN
d
PN 16
32
G1 1/4
40
G1 1/2
50
G2
DN 65-150 à brides. Brides selon EN-1092-2, type 21.
TA-MC100FSR Signal d’entrée : 0(2)-10 VDC, 0(4)-20 mA, 3-points
>140
24 VAC
ØD1
H2
DN
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821923
5901688822043
5901688822340
5901688822463
5901688823774
22202-092065
22202-092080
22202-092100
22202-092125
22202-092150
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821961
5901688822081
5901688822388
5901688822500
5901688823781
22202-093065
22202-093080
22202-093100
22202-093125
22202-093150
D
D1
L
H1*
H2
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821947
5901688822067
5901688822364
5901688822487
5901688823811
22202-112065
22202-112080
22202-112100
22202-112125
22202-112150
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
382
382
387
387
404
24,2
36,8
68,0
120
207
48
55
62
85
121
5901688821985
5901688822104
5901688822401
5901688822524
5901688823828
22202-113065
22202-113080
22202-113100
22202-113125
22202-113150
H1
ØD
L
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
230 VAC
DN
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
*) Hauteur jusqu’au sommet de la tige.
→ = Direction du débit
14
Pour ΔpVfermée maximum, voir “Tableau de sélection”.
La vanne et le moteur sont conditionnés séparément afin d’en faciliter le maniement sur site.
Articles – Vannes
Femelle
Taraudage conforme à ISO 228
ØD1
DN
d
D
D1
L1
H1*
qmax
[m3/h]
Kg
EAN
No d’article
PN 16
32
40
50
G1 1/4
G1 1/2
G2
130
130
130
128
128
128
213
218
226
186
186
190
4,21
6,19
11,1
6,6
6,6
7,1
7318798638903
7318798639009
7318798639108
22202-001032
22202-001040
22202-001050
H1
ØD
d
L1
Mâle
Filetage conforme à ISO 228
ØD1
DN
d
D
D1
L1
H1*
qmax
[m3/h]
Kg
EAN
No d’article
PN 16
32
40
50
G1 1/2
G2
G2 1/2
130
130
130
128
128
128
273
280
294
186
186
190
4,21
6,19
11,1
7,2
7,2
8,1
7318794016507
7318794016606
7318794016705
22202-005032
22202-005040
22202-005050
H1
ØD
d
L1
ØD1
H1
ØD
L
À brides
Brides selon EN-1092-2, type 21.
DN
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
D
D1
L
H1*
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
24,2
36,8
68,0
120
207
45
52
59
82
118
5901688827581
5901688827611
3831112529427
3831112529441
3831112529489
22202-002065
22202-002080
22202-002100
22202-002125
22202-002150
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
24,2
36,8
68,0
120
207
45
52
59
82
118
5901688827598
5901688827628
3831112529434
3831112529465
3831112529496
22202-003065
22202-003080
22202-003100
22202-003125
22202-003150
Maxi. 150°C (prise de pression double sécurités)
DN
PN 16
65-2
80-2
100
125
150
PN 25
65-2
80-2
100
125
150
D
D1
L
H1*
qmax
[m3/h]
Kg
EAN
No d’article
185
200
220
250
285
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
24,2
36,8
68,0
120
207
45
52
59
82
118
5902276893407
5902276893414
3831112528116
3831112528147
3831112528178
32202-021007
32202-021107
32202-021207
32202-021307
32202-021400
185
200
235
270
300
224
278
310
344
380
290
310
350
400
480
205
205
221
221
251
24,2
36,8
68,0
120
207
45
52
59
82
118
5902276893421
5902276893438
3831112528123
3831112528154
3831112528185
32202-021008
32202-021108
32202-021208
32202-021308
32202-021408
→ = Direction du débit
15
IMI TA / Vannes de régulation / TA-FUS1ON-P
Articles – Moteurs
TA-Slider 750, TA-MC100FSE/FSR
(également disponibles sous forme de d’ensemble moteur+vanne, voir plus haut)
Pour des informations plus détaillées sur les servomoteurs, voir les documentations techniques
séparées ou contacter IMI Hydronic Engineering.
Type
Tension d’alimentation
EAN
No d’article
TA-Slider 750
TA-Slider 750
24 VAC/VDC
100-240 VAC
5901688828458
5902276883620
322226-10110
322226-40110
TA-MC100FSE
TA-MC100FSE
TA-MC100FSR
TA-MC100FSR
24 VAC
230 VAC
24 VAC
230 VAC
3831112512122
3831112512139
3831112512146
3831112512153
61-100-101
61-100-102
61-100-201
61-100-202
Pour les vannes DN 65 à 150, il est nécessaire de commander un adaptateur lorsque vanne
et moteur sont commandés séparément (voir plus bas).
TA-Slider 750 Plus
Les versions Plus offrent les fonctions additionnelles suivantes :
- 1 Entrée binaire, 2 sorties relais, signal de recopie en mA
- Connection aux systèmes bus ModBus, BACnet ou KNX (avec ou sans les options ci-dessus)
Pour les version Plus, vannes et moteurs doivent être commandés séparément. Pour plus
d’information, se reporter aux notice technique TA-Slider 750.
Adaptateurs pour moteurs
Vanne DN
Pour les moteurs recommandés
TA-Slider 750
TA-Slider 750/1250
TA-MC100FSE/FSR
TA-MC100FSE/FSR
Pour autres moteurs
JC VA1125-GGA-1
JC VA1125-GGA-1
JC VA7810-GGA-12
JC VA7810-GGA-12
Sauter AVM322
Sauter AVM322
Sauter AVM234, AVN, AVF
Sauter AVM234, AVN, AVF
Siemens SAX, SQV91
Siemens SAX, SQV91
*) Intégré à la vanne.
16
32-50
65-150
32-50
65-150
32-50
65-150
32-50
65-150
32-50
65-150
32-50
65-150
32-50
65-150
EAN
No d’article
3831112529748
*)
22413-001055
*)
22413-001055
3831112531635
3831112531628
3831112531642
3831112531659
3831112532342
3831112532359
3831112531680
3831112512214
3831112531611
3831112530928
22412-000001
22413-000001
22412-000002
22413-000002
22412-000004
22413-000004
22412-000003
22413-000003
22214-000002
22214-000001
3831112529748
Accessoires
Prise de mesure
Pour DN 65-150.
L
d
d
Rallonge pour point de mesure M14x1
Convient lors de l’utilisation d’un
calorifuge.
Pour DN 65-150.
L
d
L
EAN
No d’article
M14x1
M14x1
44
103
7318792813207
7318793858108
52 179-014
52 179-015
d
L
EAN
No d’article
M14x1
71
7318793969507
52 179-016
L
EAN
No d’article
60
7318792812804
52 179-006
d
Prise de pression
Rallonge 60 mm.
Peut être installée sans besoin de
vidanger.
Pour toutes les dimensions.
d
Rallonge de purge
Pour calorifuge
L
d
D
L
EAN
No d’article
M6
12
70
3831112531727
52 759-220
Pour DN
EAN
No d’article
32-50
7318794001800
22107-000001
EAN
No d’article
7318794001701
22107-000002
ØD
Bague anti-déréglage
Pour verrouiller le réglage.
Plaque de marquage
Isolation
Voir le guide d’installation dans la rubrique « Produits et solutions » sur www.imi-hydronic.com ou contacter
IMI Hydronic Engineering.
17
IMI TA / Vannes de régulation / TA-FUS1ON-P
Raccords pour DN 32-50
Raccord à souder pour tube acier
Ecrou tournant
Maxi. 120°C
Raccord à souder pour tube cuivre
Ecrou tournant
Maxi. 120°C
Raccord pour tube lisse
Pour raccordement avec raccord à sertir
Ecrou tournant
Maxi. 120°C
18
Vanne
DN
D
Tube
DN
EAN
No d’article
32
40
50
G1 1/2
G2
G2 1/2
32
40
50
7318792748806
7318792748905
7318792749001
52 009-032
52 009-040
52 009-050
Vanne
DN
D
Tube Ø
EAN
No d’article
32
40
50
G1 1/2
G2
G2 1/2
35
42
54
7318792749803
7318792749902
7318792750007
52 009-535
52 009-542
52 009-554
Vanne
DN
D
Tube Ø
EAN
No d’article
32
40
50
G1 1/2
G2
G2 1/2
35
42
54
7318793811004
7318793811103
7318793811202
52 009-335
52 009-342
52 009-354
19
IMI TA / Vannes de régulation / TA-FUS1ON-P
Les produits, textes, photographies, graphiques et diagrammes présentés dans cette brochure
sont susceptibles de modifications par IMI Hydronic Engineering sans avis préalable ni justification.
Les informations les plus récentes sur nos produits et leurs caractéristiques sont consultables sur
notre site www.imi-hydronic.com.
5-22-10 FR TA-FUSION-P v.5 11.2016
