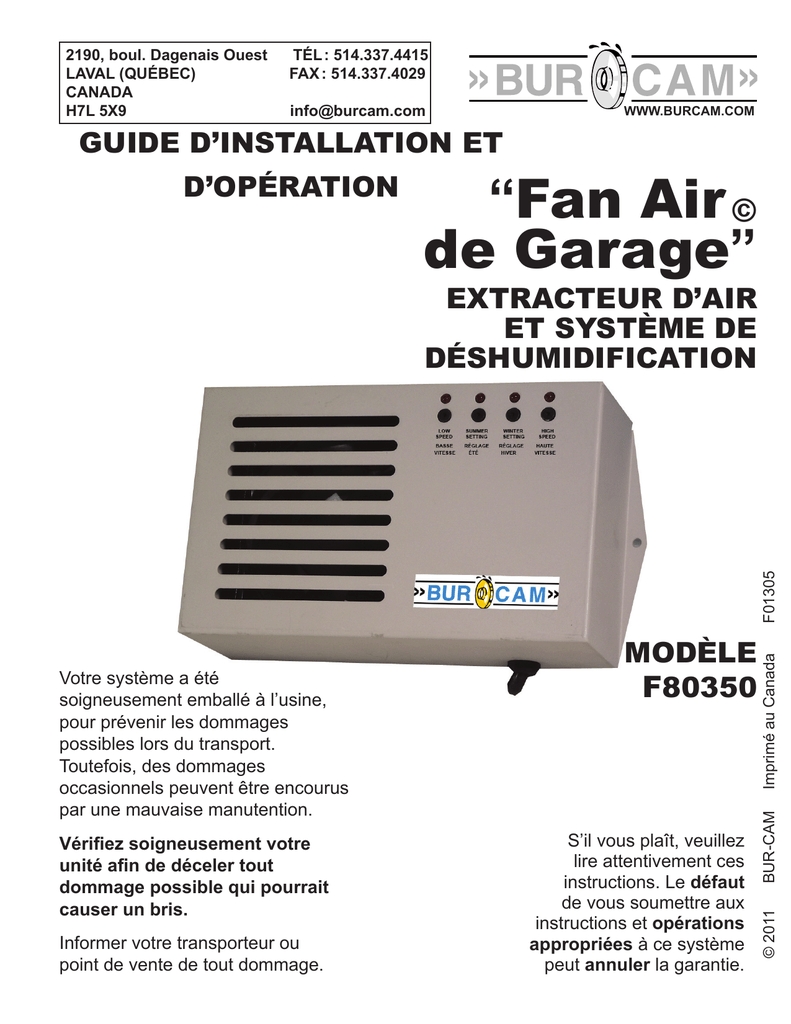

Fan Air © de Garage

2190ERul. Dagenais Ouest
LAVAL (QUÉBEC)
CANADA
H7L 5X9
TÉL : 514.337.4415
FAX : 5.337.4029
[email protected]
WWW.BURCAM.COM
GUIDE D’INSTALLATION ET
D’OPÉRATION
“Fan Air ©
de Garage”
Informer votre transporteur ou
point de vente de tout dommage.
S’il vous plaît, veuillez
lire attentivement ces
instructions. Le défaut
de vous soumettre aux
instructions et opérations
appropriées à ce système
peut annuler la garantie.
BUR-CAM
Vérifiez soigneusement votre
unité afin de déceler tout
dommage possible qui pourrait
causer un bris.
© 2011
Votre système a été
soigneusement emballé à l’usine,
pour prévenir les dommages
possibles lors du transport.
Toutefois, des dommages
occasionnels peuvent être encourus
par une mauvaise manutention.
MODÈLE
F80350
Imprimé au Canada
F01305
EXTRACTEUR D’AIR
ET SYSTÈME DE
DÉSHUMIDIFICATION
GUIDE D’INSTALLATION ET D’OPÉRATION DU
“Fan Air de Garage” MODÈLE F80350 DE BURCAM
CONSEILS DE SÉCURITÉ :
Le produit que vous venez d’acquérir est fabriqué avec les meilleurs matériaux et
par une main-d’oeuvre spécialisée. Veuillez suivre les instructions d’utilisation et
prendre les précautions nécessaires pour votre sécurité
A
CONSULTEZ LES NORMES D’ÉLECTRICITÉ SE RAPPORTANT À VOTRE
RÉGION, POUR VOUS ASSURER DES RÈGLES À RESPECTER. CES
CODES SONT ÉTABLIS POUR VOTRE SÉCURITÉ. VEUILLEZ LES
RESPECTER.
B
NOUS RECOMMANDONS QU’UN CIRCUIT ÉLECTRIQUE SÉPARÉ
ET DÉDIÉ SOIT INSTALLÉ DU PANNEAU DE DISTRIBUTION DE
VOTRE MAISON. IL DOIT ÊTRE PROTÉGÉ PAR UN FUSIBLE OU UN
COUPE ‑ CIRCUIT (DISJONCTEUR). UNE PRISE MUNIE D’UN CIRCUIT
DE PROTECTION (GFCI) DE MISE À TERRE EST REQUISE. CONSULTEZ
UN ÉLECTRICIEN LICENCIÉ POUR TOUS LES CÂBLAGES.
C
LE TERMINAL DE LA MISE À TERRE DE VOTRE PRISE DE COURANT
À TROIS FICHES NE DOIT JAMAIS ÊTRE ENLEVÉ. IL EST FOURNI ET
CONÇU POUR VOTRE SÉCURITÉ.
D
LORS D’AJUSTEMENT SUR DES APPAREILS ÉLECTRIQUES,
TOUJOURS S’ASSURER QUE LE COURANT EST DÉBRANCHÉ. NE PAS
SEULEMENT ENLEVER LE FUSIBLE OU METTRE LE DISJONCTEUR
HORS TENSION. IL FAUT DÉBRANCHER LE CÂBLE D’ALIMENTATION DE
LA PRISE.
Préparations
2
Les outils nécessaires à l’installation sont :
- Une scie va et vient électrique ou une scie sauteuse ou un emporte-pièce de
110mm (4 1/4" de diamètre);
- Un foret de 6mm (1/4") avec une perceuse électrique et/ou à percussion.
- Un ruban à mesurer;
- Un tournevis;
- Un marteau;
- Un calfeutrant blanc d’extérieur pour sceller la sortie de ventilation.
INSTALLATION ÉTAPE PAR ÉTAPE
Sélectionnez l’endroit approprié pour le ventilateur de garage.
ÉTAPE 1
L’unité doit être installée à 12" au-dessus du plancher, de l’intérieur du garage.
Marquez le centre de la sortie d’air à l’endroit choisi. Puis, perforez un trou en
utilisant la mêche de 1/4" X 12", à travers le mur, de l’intérieur. Ceci devient votre
guide. Finalement, en utilisant une mêche emporte-pièce de 4¼", taillez un trou à
travers le mur, de l’extérieur.
ÉTAPE 2
De l’intérieur du garage, alignez l’unité sur le mur et marquez les emplacements
des vis. Puis, percez des trous de 1/4" et installez les ancrages avec votre marteau.
ÉTAPE 3
Installez le tuyau flexible sur la sortie arrière de l’unité et utilisez le collier de serrage
pour le fixer. Alignez l’unité sur les trous pré-percés. Puis, fixez l’unité avec les vis et
les ancrages fournis, sur le mur intérieur.
ÉTAPE 4
Maintenant, de l’extérieur, étirez le tuyau flexible et coupez la longueur en excès.
Puis, placez la bouche de ventilation sur le tuyau flexible. Fixez le tuyau avec le
collier de serrage. Finalement, vissez la bouche de ventilation au mur.
ÉTAPE 5
Installez les vis en diagonale pour éliminer les possibilités de torsion et assurer une
position appropriée sur le mur extérieur. Puis, utilisez un calfeutrage pour sceller
la bouche de ventilation.
ÉTAPE 6
Testez l’unité. Félicitation pour le travail bien fait. Pour toutes questions, vous
pouvez communiquer avec notre service à clientèle au 1-800-361-1820.
FONCTIONNEMENT DE L’UNITÉ
Branchez l’appareil à une prise mise à terre (voir les conseils de sécurité en page 2).
Lors du branchement, les deux témoins lumineux du centre s’allumeront pendant le
cycle de démarrage. Après 15 à 20 secondes, le cycle de démarrage sera terminé
et vous pourrez régler le système selon votre choix.
3
Selon la saison, laissez le système sous le réglage d’hiver ou appuyez sur le
bouton du réglage d’été.
été : Humidité relative à
Humidité relative à
45% 46%
ou moins
ou plus
basse vitesse.
haute vitesse.
hiver : Humidité relative à
Humidité relative à
55% 56%
ou moins
ou plus
basse vitesse.
haute vitesse.
Il est possible d’outrepasser les réglages saisonniers. Pour maintenir la haute
vitesse, appuyez sur le bouton de droite. Pour maintenir la basse vitesse, appuyez
sur le bouton de gauche. Pour revenir au réglage saisonnier, réappuyez sur le
même bouton.
Note: Lorsque vous outrepassez le réglage saisonnier, le témoin lumineux de la
saison préalablement sélectionnée demeure allumé.
LISTE DES PIÈCES
PIÈCES
DESCRIPTION
F10100
Tableau de contrôle électronique.
F10000
Assemblage du capteur d’humidité relative.
F01352
Ventilateur et moteur.
F01254
Tuyau d’évacuation.
F01255
Bouche de ventilation
F01450
Boîtier.
