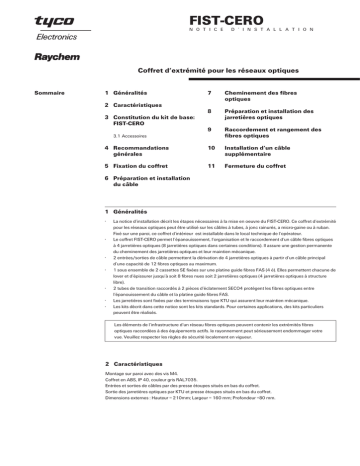

FIST-CERO / TC480SIPF1 1196

FIST-CERO
N O T I C E
D ’ I N S T A L L A T I O N
Coffret d’extrémité pour les réseaux optiques
Sommaire
1 Généralités
7
Cheminement des fibres
optiques
8
Préparation et installation des
jarretières optiques
9
Raccordement et rangement des
fibres optiques
4 Recommandations
générales
10
Installation d’un câble
supplémentaire
5 Fixation du coffret
11
Fermeture du coffret
2 Caractéristiques
3 Constitution du kit de base:
FIST-CERO
3.1 Accessoires
6 Préparation et installation
du câble
1 Généralités
•
•
•
•
•
•
•
La notice d’installation décrit les étapes nécessaires à la mise en oeuvre du FIST-CERO. Ce coffret d’extrémité
pour les réseaux optiques peut être utilisé sur les câbles à tubes, à jonc rainurés, a micro-gaine ou à ruban.
Fixé sur une paroi, ce coffret d’intérieur est installable dans le local technique de l’opérateur.
Le coffret FIST-CERO permet l’épanouissement, l’organisation et le raccordement d’un câble fibres optiques
à 4 jarretières optiques (8 jarretières optiques dans certaines conditions). Il assure une gestion permanente
du cheminement des jarretières optiques et leur maintien mécanique.
2 entrées/sorties de câble permettent la dérivation de 4 jarretières optiques à partir d’un câble principal
d’une capacité de 12 fibres optiques au maximum.
1 sous ensemble de 2 cassettes SE fixées sur une platine guide fibres FAS (4 é). Elles permettent chacune de
lover et d’épissurer jusqu’à soit 8 fibres nues soit 2 jarretières optiques (4 jarretières optiques à structure
libre).
2 tubes de transition raccordés à 2 pièces d’éclatement SECO4 protègent les fibres optiques entre
l’épanouissement du câble et la platine guide fibres FAS.
Les jarretières sont fixées par des terminaisons type KTU qui assurent leur maintien mécanique.
Les kits décrit dans cette notice sont les kits standards. Pour certaines applications, des kits particuliers
peuvent être réalisés.
Les éléments de l’infrastructure d’un réseau fibres optiques peuvent contenir les extrémités fibres
optiques raccordées à des équipements actifs. le rayonnement peut sérieusement endommager votre
vue. Veuillez respecter les règles de sécurité localement en vigueur.
2 Caractéristiques
Montage sur paroi avec des vis M4.
Coffret en ABS, IP 40, couleur gris RAL7035.
Entrées et sorties de câbles par des presse étoupes situés en bas du coffret.
Sortie des jarretières optiques par KTU et presse étoupes situés en bas du coffret.
Dimensions externes : Hauteur = 210mm; Largeur = 160 mm; Profondeur =80 mm.
3 Constitution du kit de base: FIST-CERO
4 Recommandations générales
4.1 La mise en oeuvre du FIST-CERO peut être réalisées entre -5 et
+45°C.
4.2 Pour cette notice, un élément de câble a structure tubée est
raccordé à des jarretières optiques et un autre à un câble de dérivation.
D’autres configurations sont possible en tenant compte les limitations
du produit.
4.3 Abréviations
Coffret avec:
presse-étoupe d’entrées/sorties de câble
presse-étoupe de sortie de jarretières optiques
support de KTU
platine guide fibre de 4 éléments
systèmes d’accrochage de porteurs de câbles
système d’épanouissement de câbles fibres optiques
Sous ensemble de cassettes FIST-SOSA-2SE avec son couvercle
Sachet de vis de fixation
Notice d’installation
FIST
FAS
KTU
FOPT-SF
FOPT-CS
FOPT-CT
SECO4
SOSA
-2SE
SMOUV
Fibre Infrastructure System Technology
Platine guide fibres
Terminaison de jarretière optique
Tube de protection de fibres optiques - SECO/FAS
Tube de protection de fibres optiques - Câble/SECO
Tube de protection de fibres optiques - Câble/Tube
Systèmes d’éclatements de câbles optiques 4 sorties
Sous-ensemble de raccordement des fibres optiques
2 cassettes Simples Eléments
Manchon thermorétractable de protection des épissures
par fusion
5 Fixation du coffret
3.1
Accessoires
5.1 Positionner le coffret tel que les sorties de câbles soient dirigées
vers le bas. Marquer l’emplacement des vis de fixation.
Attacher le coffret sur la paroi (chevilles diamètre 6 mm).
Valise d’accessoires de raccordement.
2
6 Préparation et installation du câble
6.4 Serrer le presse-étoupe de façon à maintenir fermement le câble.
6.1 Insérer le câble dans le presse-étoupe et faire une marque sur la
gaine du câble à l’intérieur du coffret au droit du presse-étoupe.
6.5 Identifier le câble et les tubes selon les normes en usage.
120 mm
6.2 Enlever la gaine du câble sur une longueur de 2000 mm.
Débarrasser les tubes du gel de remplissage.
Couper les tubes du câble à 30 mm de l’extrémité de la gaine du
câble, retirer le tube et éliminer toute la graisse.
Couper le porteur à 120 mm de l’extrémité de la gaine du câble.
6.6 Raccorder chaque élément du câble sur un SECO4.
La transition entre le tube du câble et le tube de protection FOPT-CS à
l’entrée du SECO4 se fait par emboîtement. Un recouvrement des
2 tubes sur 20 mm minimum est nécessaire.
Note : Si le tube du câble et le tube de protection FOPT-CS à l’entrée
du SECO4 ne s’emboîtent pas, il faut surtuber les 2 tubes par un tube
de diamètre supérieur (FOPT-CT). Dans ce cas utiliser un tube FOPT-CS
de 30 mm de longueur.
6.3 Insérer le porteur dans le système de fixation et l’immobiliser.
Couper l’excédent de longueur du porteur 10 mm environ au delà du
système de fixation.
3
7 Cheminement des fibres optiques
Chaque cassette d’épissurage accepte entre 900 et 1500 mm de
fibres de part et d’autre de l’épissure.
Avant de procéder au rangement des fibres, vérifier le bon
positionnement du module SOSA-2SE sur la platine FAS.
En cas de nécessité uniquement, si on désire enlever le module SOSA,
vérifier qu’aucun raccord n’est rangé dans le module, puis, soulever
légèrement et délicatement la plaque de support de cassettes sur le
côté avec les ergots d’ancrage et la faire glisser vers le bord droit de la
platine FAS.
7.4 La longueur de chaque tube FOPT-SF doit être ajustée selon la
position de la cassette sur la platine FAS. Pour chaque tube
FOPT-SF, procéder comme suit:
•
Glisser le tube FOPT-SF dans la rainure correspondant à la cassette
d’épissurage désirée jusqu’à ce qu’il bloque. (Sur le côté de
l’embase des SOSA, des numéros aident au repérage des rainures).
•
Amener l’autre extrémité du tube FOPT-SF au dessus du SECO4 ou
du KTU. S’assurer que le tube de protection ne fait pas de rayons
de courbures inférieur à 30 mm, puis couper le tube FOPT-SF 10
mm avant le SECO4 ou le KTU.
7.1 Retirer le couvercle de la cassette supérieure.
7.5 Libérer le SECO4 ou le KTU de son logement. Répartir les fibres et
les placer dans une sortie.
7.2 Relever la cassette de raccordement supérieure pour avoir accès à
la cassette inférieure qui doit être remplie en premier. Maintenir la
cassette ouverte à l’aide d’une cale de blocage (fournie dans la valise
d’accessoires de raccordement).
7.3 Les SECO4 et les KTU permettent l’épanouissement des fibres
optique vers les cassettes d’épissurage. Entre le SECO4 ou le KTU et la
cassette SE, protéger les fibres optiques à l’aide de tubes FOPT-SF (1.8
mm) fournis dans la valise d’accessoires de raccordement.
Pour chaque cassettes SE (qui accepte 2 fibres nues raccordées à 2
jarretières optiques) les 2 fibres nues sont acheminées dans 1 même
tube FOPT-SF
Déterminer pour chaque SECO4 ou le KTU le nombre de tubes FOPTSF nécessaires.
4
8 Préparation et installation des jarretières
optiques
Lors de la préparation des jarretières optique, travailler sur 2 jarretières
optique en même temps.
7.6 Sortir les tubes sous les cassettes de raccordement sur
15 mm environ. Introduire les fibres dans les tubes
FOPT-SF appropriés puis enfoncer les tubes dans les sorties du SECO4
ou du KTU. Les fibres ressortent sur le côté de la cassette d’épissurage.
8.1 Insérer les jarretières optiques dans le presse-étoupe.
7.7 Lorsque toutes les fibres sont acheminées dans la cassette et que
tous les tubes de protection FOPT-SF sont emboîtés dans le SECO4 ou
le KTU, encliqueter le SECO4 ou le KTU sur son support.
8.2 Eliminer l’enveloppe externe et les mèches aramides sur une
longueur de 1700 mm à partir de l’extrémité de la jarretière.
7.8 Lover les fibres sur la cassette
8.3 A partir de l’extrémité de l’enveloppe externe, éliminer encore 30
mm d’enveloppe externe de la jarretière optique sans éliminer les
mèches aramides.
5
8.4 Insérer les 2 parties du KTU (fournis dans la valise
d’accessoires de raccordement) sur les jarretières optique, passer les
extrémités de l’enveloppe de jarretières optique dans l’embase du KTU
et positionner le bord de l’embase du KTU avec l’extrémité de
l’enveloppe de jarretières optique.
8.5 Retourner les mèches aramides sur l’embase du KTU. Assembler
les 2 parties du KTU (assembler et tourner).
Eliminer l’excédent de mèches aramides
6
8.6 Entre la cassette et le KTU, protéger les fibres optiques avec des
tubes de protection FOPT-SF selon les indication données au
paragraphe 6 de cette notice.
8.7 Emboîter le KTU dans son support tel que l’ouverture des
rainures permettant de fixer les tubes de protection FOPT-SF soient
dirigées vers le haut.
Serrer modérément le presse-étoupe pour maintenir les jarretières
optiques sans les écraser.
9
Raccordement et rangement des fibres
optiques
Chaque cassette de raccordement SE accepte jusqu’à 8 fibres nues ou
4 jarretières optiques à structure libre ou 2 jarretières optiques à
structure serrée, raccordées par fusion. Dans chaque cas, la longueur
de fibre libre de chaque côté du raccord doit être comprise entre 900
et 1500 mm (si la longueur de fibre est inférieure à 900 mm il faut
parfois refaire le raccord pour pouvoir ranger correctement la longueur
de fibre optique libre).
9.3 Après la réalisation de chaque épissure, celle-ci doit être rangée
dans le logement approprié. Ne pas déformer la protection du raccord
lors de son rangement. Lover la longueur de fibre libre dans la cassette
(éviter de serrer les fibres optiques sur le centre de la cassette).
Il faut toujours placer les raccords 2 à 2 de part et d’autre de la croix de
fixation du raccord.
9.1 Relever la cassette de raccordement supérieure pour avoir accès à
la cassette inférieure qui doit être remplie en premier. Maintenir la
cassette ouverte à l’aide d’une cale de blocage (fournie dans la valise
d’accessoires de raccordement).
9.2 Sortir les fibres optiques de la cassette et les raccorder selon la
technique choisie (fusion, mécanique). dans le cas d’une épissure par
fusion, glisser le manchon thermorétractable sur une fibre optique et
procéder à son raccordement. Lorsque la fusion est terminée, ramener
le manchon thermorétractable (SMOUV par exemple) sur le raccord et
le rétreindre avec l’outillage approprié. Laisser la protection refroidir.
9.4 Après réalisation de toutes les épissures, remettre le couvercle sur
la cassette supérieure.
7
10
Installation d’un câble supplémentaire
11
Fermeture du coffret
11.1
4 vis.
Mettre le couvercle sur le coffret et le fermer à l’aide des
10.1
Si l’on désire ajouter un second câble dans un coffret
FIST-CERO, il faut utilisé un presse étoupe PG16 fourni dans la valise
d’accessoire.
10.2
Retirer le bouchon d’obturation de la sortie de câble et fixer
fermement le presse-étoupe PG16
10.3
Préparer et installer les câbles en suivant les instructions
données au paragraphe 5 de cette notice.
Raychem
2, boulevard du Moulin à Vent
BP 8300 - Cergy Saint Christophe
Tél: 01 34 20 21 22
Télécopie: 0 803 84 76 12
TC 480/SIP/F/1 11/96
