TTRC50-EPI pour France Telecom drawing

Prepared by:
E. Timmermans
Product Manager F. Vandeputte
TTRC-50-EPI pour France Telecom
Page 1 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003

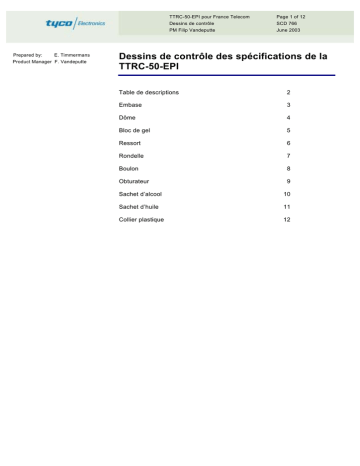

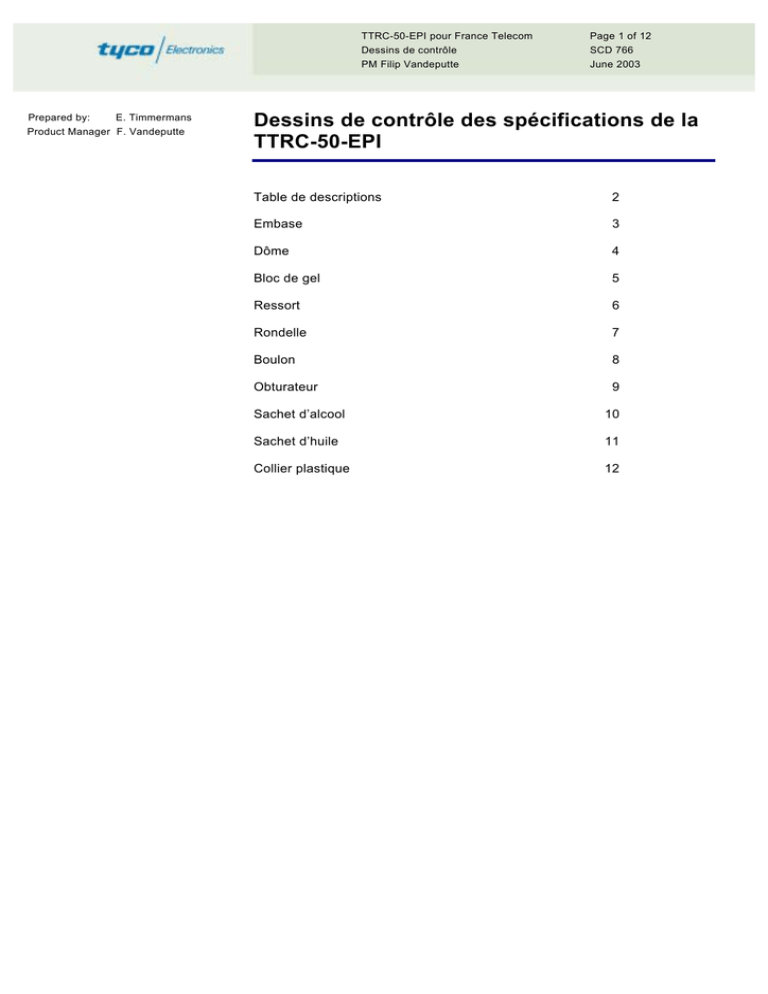

Dessins de contrôle des spécifications de la
TTRC-50-EPI
Table de descriptions
2
Embase
3
Dôme
4
Bloc de gel
5
Ressort
6
Rondelle
7
Boulon
8
Obturateur
9
Sachet d’alcool
10
Sachet d’huile
11
Collier plastique
12
TTRC-50-EPI pour France Telecom
Page 2 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Table de descriptions
Description
Référence
Quantité
Embase
K396-8156
1
Dôme
K396-8157
1
Bloc de gel
GBLC-ASSY/100-TTRC-50-EPI
1
Ressort
E7185-0180
1
Rondelle
E7000-2017
1
Boulon
E7000-6113
1
Obturateur
E7186-0192
2
Sachet d’alcool
E7110-1020
1
Sachet d’huile
E7111-0005
1
Collier plastique
E7207-0202
12
TTRC-50-EPI pour France Telecom
Page 3 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Embase
Numéro
K396-8156
Matière
PP
Toutes dimensions en millimètres
H (nom.)
L (nom.)
P (nom.)
125
91
73
Drawing key
[1049;ppt]
TTRC-50-EPI pour France Telecom
Page 4 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Dôme
Numéro
K396-8157
Matière
PP
Toutes dimensions en millimètres
H (nom)
D (nom)
350
102
Drawing key
[1049.ppt]
TTRC-50-EPI pour France Telecom
Page 5 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Bloc de gel
Numéro
GBLC-ASSY/100-TTRC-50-EPI
Matière
PP
Acier inoxydable (voir ressort et rondelle)
Gel
Laiton MS 58 or 63 (boulon et écrou)
Film thermo-plastique
Toutes dimensions en millimètres
D (dia)
h (dia)
L
W
+1
+2
+5
+4
72
22
373
82
Drawing key
[159.ppt]
L
D
h
W
TTRC-50-EPI pour France Telecom
Page 6 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Ressort
Numéro
E7185-0180
Matière
Acier inoxydable
DIN 17224: pour le numéro de la matière, voir dessous
Toutes dimensions en millimeters
D1
D2
Fn
Ln
L
Numéro de
min.
max.
Unit: N
+ 0.1
nom.
la matière
6.5
12.3
155 + 11.0
33.50
48
1.4310
Drawing key
[324.doc]
TTRC-50-EPI pour France Telecom
Page 7 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Rondelle
Numéro
E7000-2017
Matière
Acier inoxydable
DIN 17224 1.4302 or 1.4401
Toutes dimensions en millimètres
B
C
T
+ .22/-0
+ 0/-0.3
+ 0.25
6.4
12.5
1.6
Drawing key
[331.doc]
C
T
B
TTRC-50-EPI pour France Telecom
Page 8 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Boulon
Numéro
E7000-6113
Matière
Laiton MS63
Toutes dimensions en millimètres
A
B
nom.
nom.
10
60
Drawing key
[773.doc]
C
L
+1
M6
130
TTRC-50-EPI pour France Telecom
Page 9 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Obturateur
Numéro
E7186-0192
Matière
Polyolefin
Toutes dimensions en millimètres
L
D
+1/-0.5
+1/-0.5
d
+1/-0.5
81
20
12
Drawing key
[157.doc]
L
D
d
TTRC-50-EPI pour France Telecom
Page 10 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Sachet d’alcool
Numéro
E7110-1020
Matière
Sachet materiel:
laminat soudé sur les 4 cotés
Intérieur du sachet:
Serviette de papier impregné d’alcool
Isopropylique de qualité industrielle
Toutes dimensions en millimètres
Sachet
Tissue
Longueur nom.
Largeur nom.
Longueur nom.
Largeur nom.
Poids d’alcool min.
80
60
190
140
2.4 grams
Drawing key
[288.ppt]
TTRC-50-EPI pour France Telecom
Page 11 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Sachet d’huile
Numéro
E7111-0005
Matière
Matériel du sachet: laminat, recto verso le même, soudé sur 3 côtés
Intérieur du sachet: huile
Toutes dimensions en millimètres
Sachet
Huile
Longueur
Largeur
Volume d’huile
Nom.
Nom.
Min.
69
65
5 ml
Drawing key
[535.doc]
E7111.
0005
TTRC-50-EPI pour France Telecom
Page 12 of 12
Dessins de contrôle
SCD 766
PM Filip Vandeputte
June 2003
Collier plastique
Numéro
E7207-0202
Matière
Nylon noir
Toutes dimensions en millimètres
L
B
200
4,6
Clé
1. Dentelures
[1051.ppt]
Tyco Electronics Raychem NV
Telecom Outside Plant
Diestsesteenweg 692
B-3010 Kessel-Lo, Belgium
www.tycoelectronics.com
These drawings and the information set forth hereon are the property of Tyco Electronics. Publication, duplication, disclosure or use
for any purpose, other than for the customer’s direct needs for the application concerned, is prohibited. Tyco Electronics reserves
the right to amend the drawings and the information set forth hereon at any time. Tyco Electronics’ obligations shall be only as set
forth in their Terms and Conditions of Sale for this product. Users should independently evaluate the suitability of the product for
this application.
Tyco and FIST are trademarks.
 Copyright Tyco Electronics 2003
