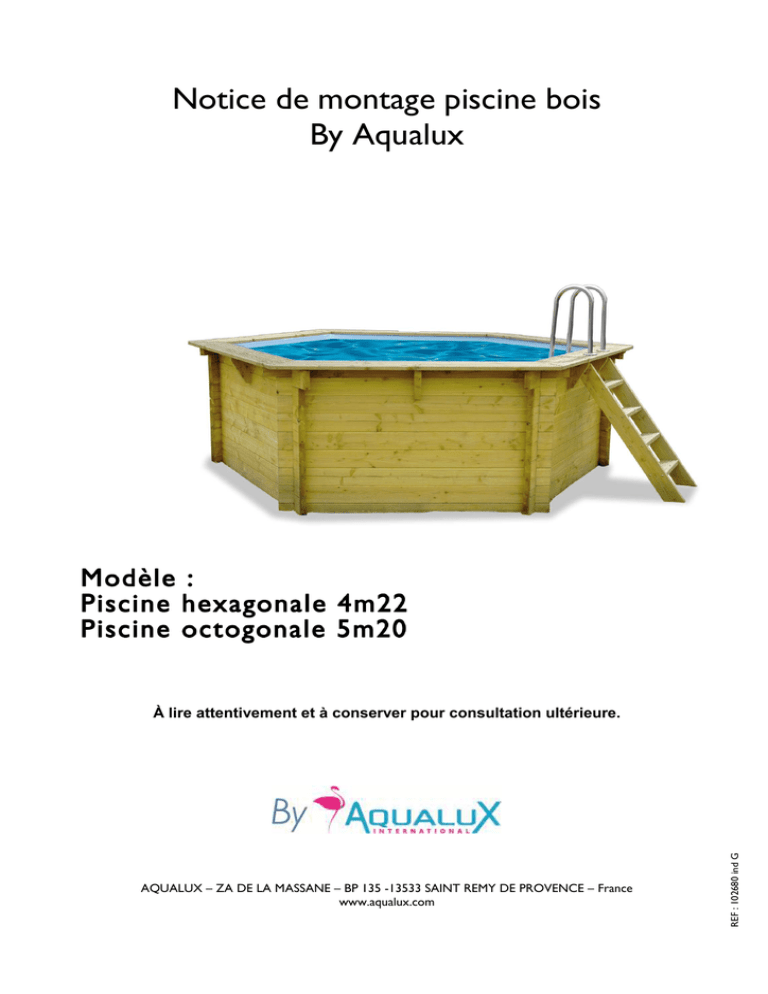

Notice de montage piscine bois
By Aqualux
AQUALUX – ZA DE LA MASSANE – BP 135 -13533 SAINT REMY DE PROVENCE – France
www.aqualux.com
REF : 102680 ind G
À lire attentivement et à conserver pour consultation ultérieure.
AVERTISSEMENT : PRECAUTIONS CONCERNANT LE STOCKAGE APRES LIVRAISON
Le bois est un matériau vivant. Tant que la structure n’est pas assemblée, les pièces sont sensibles
aux variations de température et à l’humidité.
AFIN D’EVITER LA DEFORMATION DES MADRIERS :
La structure en bois doit être stockée à plat, dans un local ventilé.
La structure ne doit pas être couverte avec une bâche étanche.
La structure doit être impérativement assemblée dans les 24 heures après le décerclage de la
palette. Si toutefois la structure a été décerclée mais ne peut pas être montée (attente d’une
pièce de rechange par exemple), il est indispensable de reconstituer la palette et de fermement
maintenir les pièces de bois (nouveau cerclage, sangle, sacs de sable, …) afin d’éviter que
celles-ci ne se déforment.
Les pièces de bois ne doivent pas être exposées directement au soleil, tant que la structure n’a
pas été assemblée.
LA GARANTIE NE SERA PAS APPLIQUEE SI CES CONDITIONS NE SONT PAS REMPLIES.
Certains madriers peuvent présenter des déformations. Vous trouverez dans la notice la façon de les
mettre en place.
Les fissures, craquelures, nœuds ou petites cassures des languettes sont des phénomènes normaux
qui n’affectent pas la solidité de la structure. Ils ne peuvent faire l’objet de réclamations.
Vous pourrez remarquer sur certains madriers deux petits trous généralement placés sur des faces
non visibles une fois le bassin monté. Ces trous sont le signe que votre piscine à fait l’objet d’un
contrôle qualité. Ils n’affectent en aucune manière la résistance de la structure.
CONSIGNES DE SECURITE A RESPECTER POUR LE MONTAGE
Il est préférable de monter votre bassin par beau temps en évitant les jours de grand vent.
Utilisez des outils appropriés (voir la liste plus loin)
Nous vous recommandons d’utiliser des gants lors du montage afin de limiter les risques de
blessures (coups, coupures, échardes, …)
Afin de prévenir tout risque de choc électrique, Il est obligatoire de placer la pompe de filtration
à au moins de 3,50 m du bassin.
Il est impératif de prévoir, sur l’alimentation électrique de la pompe, un dispositif de protection
différentiel de sensibilité 30 mA .
CONSIGNES DE SECURITE LIEES AU BOIS TRAITE
IMPORTANT :
Le bois, pour lui conférer une résistance aux insectes, moisissures et champignons, a été traité à
l’aide d’un produit biocide. La palette de conditionnement peut avoir été traitée également. Vous
ne devez en aucun cas brûler ces pièces de bois à des fins domestiques (chauffage, barbecue,
etc…) sous peine de vous intoxiquer.
Notice Piscines Bois Hexagonale et Octogonale by Aqualux
Ref : 102680 indice G
page 1
GARANTIE DES KITS PISCINE BOIS BY AQUALUX
Clause de garantie des piscines bois by Aqualux.
La garantie de notre piscine bois by Aqualux est fonction des garanties de ces composants.
Structure bois :
Dégressivité sur 5 ans – Voir les clauses de garantie de la structure
Liner :
2 ans - Voir les clauses de garantie du liner.
Cuve de filtre :
5 ans
Pompe :
1an
Autres composants :
1an
Clauses de garanties sur les structures bois by Aqualux.
Nous accordons à compter de la date de livraison, aux conditions indiquées ci-dessous, une garantie dégressive de 5 ans
sur les structures bois contre les champignons et les moisissures. La dégressivité est de 35% par année les 2 premières
années puis de 10% par années les 3 suivantes. Le recours à la garantie n’est pris en compte que si la structure a été
posée et entretenue suivant les spécifications de la notice de montage et d’entretien.
Les changements de couleur typiques du bois, les formations de fissures, les gauchissements, les contractions des
madriers et des têtes de madriers, les gonflements ou tout autre modification normale inhérente à la nature du matériau
"Bois" et leurs conséquences, sont expressément exclus de la garantie. Toutes les autres pièces en un autre matériau que
le bois associées à la structure pour la constitution de piscines bois ne sont pas concernées par la présente garantie.
Pendant la durée de garantie, les pièces défectueuses ou manquantes de la marchandise ou la marchandise elle-même
seront remplacées gratuitement après décision de notre part. Les coûts générés par le remplacement, notamment les frais
de livraison et de reconstruction ou transformation, ainsi que tous les coûts en découlant, ne sont pas compris dans la
garantie.
Les recours à la garantie sont pris en compte uniquement sur présentation du bon de livraison d'origine et de l'original du
ticket de caisse. Les demandes doivent être envoyées par écrit, télécopie ou mail sans dépasser le délai accordé au
magasin vous ayant vendu votre piscine.
La référence de votre piscine (notez les informations qui se trouvent sur l’étiquette qui est agrafée sous une marche de
l’escalier en bois), une description précise du dommage de la piscine bois par écrit et une photo d'illustration, ainsi que la
justification de la cause du défaut sont indispensables.
Sont exclus de la garantie les dommages occasionnés par :
•
•
•
•
•
Un mauvais appui au sol de la structure bois (défaut de fondation ou autre)
Le non-respect de la notice de montage, particulièrement sur les points suivants :
o Fondation – Planéité de la dalle béton
o Protection des supports enterrés contre les endommagements mécaniques au moment du remblaiement
de fouille (par une feuille pvc type DELTA MS)
o Protection des supports hors sol des intempéries, du soleil, des champignons et des insectes par
l’application régulière, une fois par an d’une lasure spécifique type V33 Lasure mate bois naturel (Eco
label) ou V33 Lasure Haute protection (Eco protect).
o Création d’un vide de décompression entre le support et le terrain naturel (par une feuille pvc type DELTA
MS) pour éviter à l’humidité du remblai d’atteindre les parois.
o La mise en œuvre d’une tranchée drainante pour éviter la présence d’eau à l’endroit des parois.
o La mise en place des renforts acier (kit jambage) pour les structures totalement hors sol ou semi enterrée
inférieure a 40cm.
Des vitesses du vent dépassant la force 7, catastrophes naturelles ou autres cas d'usage non conforme,
Un dépassement des limites de charge spécifiées (neige, nombre de baigneurs),
Une modification (construction ou transformation supplémentaire) apportée au produit qui n'était pas spécifiée
dans la notice de montage de la piscine hors sol.
page 2
•
•
•
Les changements de couleur typiques du bois, formations de fissures, gauchissements, contractions, gonflements
ou tout autre modification normale inhérente à la nature du matériau "Bois" et leurs conséquences sont
expressément exclus de la garantie.
Les pièces défectueuses ou endommagées de la structure en bois doivent faire l’objet d’une réclamation avant le
montage, après celui-ci elles ne seront plus garanties.
Une torsion, un gonflement ou une contraction des madriers et des têtes de madriers est une caractéristique du
bois et n'influence aucunement le fonctionnement de la piscine hors sol. Ils ne peuvent pas faire l'objet d'une
réclamation.
Clauses de garanties sur les liners des piscines bois By Aqualux.
Nous accordons une garantie de 2 ans sur les liners équipant les piscines bois By Aqualux.
Le liner est une poche en matériau de synthèse souple, indépendante et amovible, étanche à l’eau, confectionnée en
usine, dont la fonction est de contenir l’eau. La garantie s’applique en France métropolitaine et prend effet à partir de la
date d’expédition. Celle-ci est de 2 ans comprenant un taux dégressif de 50 % par an sur l’étanchéité de la feuille PVC et
sur les soudures. La garantie ne s’applique que si nos recommandations ont été rigoureusement respectées (Notice livrée
avec chaque liner). Les trous, déchirures, accrocs, la couleur, les plis, la stabilité dimensionnelle, l’apparition de taches ne
sont pas garantis. La mise en eau ou la découpe des pièces à sceller vaut reconnaissance tacite de la conformité du liner
tel qu’il a été livré (couleur, dimension, etc). La garantie n’inclut pas les frais de dépose, repose, main d’œuvre,
remplissage, vidange, déplacement, produits et accessoires d’entretien. La garantie ne s’applique pas en cas d’utilisation
de produit non reconnu comme produit de traitement d’eau de piscine privée et incompatible avec les feuilles PVC liner. Il
est formellement déconseillé de traiter avec des produits contenant du cuivre ou des dérivés de cuivre. Dans le cas où la
présente observation ne serait pas respectée, la garantie ne s’appliquerait pas. L’eau de piscine traitée au chlore devra
respecter les valeurs suivantes :
1) Chlore libre actif : 0,4 à 1,4 mg/l
2) Chlore combiné : 0,6 mg/l maxi
3) pH compris entre 7,0 et 7,4.
Pour tout autre traitement, l’installateur devra s’assurer que le traitement (chimique ou électro physique) est compatible
avec nos feuilles PVC liner. Température de pose entre 15 et 25°c.
Clauses de garanties By Aqualux
Les interventions au titre de la garantie ne sauraient avoir pour effet de prolonger la durée de celle-ci. Toutefois, toute
période d’immobilisation d’au moins sept jours du produit à réparer rallonge d’autant la durée de la garantie restant à
courir.
Cette garantie est conditionnée au strict respect de la notice de montage et/ou d’entretien. La garantie ne s’appliquera pas
en cas de non-respect de ces conditions.
Cette garantie s’appliquera uniquement en France métropolitaine.
Au titre de cette garantie, la seule obligation incombant à la société AQUALUX sera, au choix d’AQUALUX, le
remplacement gratuit ou la réparation du produit ou de l’élément reconnu défectueux par les services d’AQUALUX. Tous
les autres frais seront à la charge de l’acheteur.
La garantie ne joue pas en cas de vice apparent. Sont également exclus les défauts et détériorations provoqués par
l’usure normale, les défectuosités résultant d’un montage et/ou d’un emploi non conformes, et les modifications du produit
réalisées sans le consentement d’AQUALUX.
Cette garantie ne s’appliquera pas si la piscine est laissée sans eau pendant une période supérieure à un jour. Si, pour
n'importe quelle raison, la piscine est vidée, elle doit être re-remplie le même jour.
Pour bénéficier de cette garantie, l'acheteur doit contacter le revendeur où le produit a été acheté, sous dix jours à
compter de la découverte du problème.
Quel que soit le cas de figure, la société AQUALUX n’est en aucun cas responsable des pertes d’eau (et de produits de
traitement) ainsi que du temps passé pour le montage de la piscine.
page 3
Réservé aux professionnels :
GARANTIE LEGALE : à la condition que l’acheteur fasse la preuve du vice caché, le vendeur doit légalement en réparer
toutes les conséquences (article 1641 et suivants du Code civil).
Si l’acheteur s’adresse aux tribunaux, il doit le faire dans un délai de 2 ans à compter de la découverte du vice caché
(article 1648 alinéa 1 du Code civil).
Réservé aux particuliers :
GARANTIE LEGALE (article L 211-15 du Code de la consommation) : Indépendamment de la garantie ainsi consentie,
AQUALUX reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues
aux articles 1641 à 1649 du Code civil.
Article L211-4 du Code de la consommation : Le vendeur est tenu de livrer un bien conforme au contrat et répond des
défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation
lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L211-5 du Code de la consommation : Pour être conforme au contrat, le bien doit :
1° Etre propre à l'usage habituellement attendu d'u n bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous
forme d'échantillon ou de modèle ;
- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le
vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial
recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L211-12 du Code de la consommation : L'action résultant du défaut de conformité se prescrit par deux ans à
compter de la délivrance du bien.
Article 1641 du Code civil : Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la
rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas
acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 alinéa 1 du Code civil : L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un
délai de deux ans à compter de la découverte du vice.
page 4
L’utilisation d’un kit piscine implique le respect des consignes de sécurité décrites dans le
guide d’entretien et d’utilisation
AVANT PROPOS
Outils nécessaires au montage :
Afin d’améliorer la qualité de nos produits, nous nous réservons le droit de modifier à tout moment et sans préavis les
caractéristiques de nos produits. Les textes, croquis, photos de la présente notice sont donnés à titre indicatif et ne
sauraient en aucun cas être considérés comme contractuels.
Ressources à prévoir :
Prévoir 8 heures de montage à 2 personnes (hors terrassement et remplissage).
Remplissage : de 5 à 8 heures selon le débit de votre tuyau d’arrosage.
page 5
Composition de la structure hexagonale 4m22
Référence
Désignation de la pièce
Qté
102562
MADRIER STANDARD HEXA 3M60
46
102563
MADRIER SUPERIEUR HEXA 3M60
2
102564
DEMI MADRIER SUPERIEUR HEXA
3M60
3
102565
DEMI MADRIER INFERIEUR HEXA
3M60
3
102566
MADRIER HEXA 3M60
REFOULEMENT
1
102567
MADRIER HEXA 3M60 SKIMMER
INFERIEUR
1
Forme de la pièce
page 6
102568
MADRIER HEXA 3M60 SKIMMER
SUPERIEUR
1
101535
MONTANT DROITE ESCALIER
1
101536
MONTANT GAUCHE ESCALIER
1
101537
MARCHE ESCALIER
4
101518
SUPPORT MARGELLE
21
102553
JONCTION MARGELLE
HEXAGONALE
6
102573
PROFIL DE FINITION HEXA 3M60
12
102574
RENFORT VERTICAL HEXA 3M60
12
page 7
102575
CACHE REFOULEMENT HEXA
3M60
3
102569
MARGELLE HEXA 360 INTERIEURE
6
102570
MARGELLE HEXA 360
EXTERIEURE
5
102571
MARGELLE HEXA 360 SKIMMER
DROITE
1
102572
MARGELLE HEXA 360 SKIMMER
GAUCHE
1
APLPVC
Rail d’accrochage liner
200R
6
page 8
Composition de la structure octogonale 5m20
Référence
Désignation de la pièce
Qté
101509
MADRIER STANDARD OCTO 460
66
101511
MADRIER SUPERIEUR OCTO 460
3
101514
DEMI MADRIER SUPERIEUR OCTO
460
4
101515
DEMI MADRIER INFERIEUR OCTO
460
4
101513
MADRIER OCTO 460
REFOULEMENT
1
101516
MADRIER OCTO 460 SKIMMER
INFERIEUR
1
Forme de la pièce
page 9
101517
MADRIER OCTO 460 SKIMMER
SUPERIEUR
1
101535
MONTANT DROITE ESCALIER
1
101536
MONTANT GAUCHE ESCALIER
1
101537
MARCHE ESCALIER
4
101518
SUPPORT MARGELLE
27
102554
JONCTION MARGELLE
OCTOGONALE
8
101525
PROFIL DE FINITION OCTO 460
16
101846
RENFORT VERTICAL OCTO 460
16
page 10
101524
CACHE REFOULEMENT OCTO 460
3
102549
MARGELLE OCTO 460
INTERIEURE
8
102550
MARGELLE OCTO 460
EXTERIEURE
7
102551
MARGELLE OCTO 460 SKIMMER
DROITE
1
102552
MARGELLE OCTO 460 SKIMMER
GAUCHE
1
APLPVC
Rail d’accrochage liner
200R
8
page 11
Composition du sachet de vis
Désignation
Vis 4 x 30 mm
Vis 4 x 50 mm
Vis 7 x 70 mm
Vis 6 x 100 mm
Vis 6 x 140 mm
Vis 8 x 100 mm
Rondelle M6 Large
Rondelle M6 cuvette
Rondelle M8
Ecrou M8 à oreilles
Embout de vissage Torx AW30
Bassin
4m22
130
40
54
98
8
2
4
8
2
2
1
Bassin
5m20
172
48
66
130
8
2
4
8
2
2
1
page 12
TYPE D’INSTALLATION
3 possibilités :
Totalement enterrée
Semi enterrée (au minimum 40cm)
Hors sol ou Semi enterrée inférieure a 40cm : celui-ci nécessite l’utilisation d’un kit de jambage
spécifique au bassin (option-non fourni)
Modèle 4m22 hexagonal (6 côtés)
Kit jambage pour installation Hors Sol ref 103991
Modèle 5m20 octogonal (8 côtés)
Kit jambage pour installation Hors Sol ref 103992
page 13
PREPARATION DU TERRAIN
Emplacement de votre piscine :
Nous vous conseillons de disposer votre piscine sur un emplacement ensoleillé. Evitez la proximité
des arbres (feuilles dans l’eau) et des lignes électriques.
Choisissez un emplacement exempt de canalisations et gaines électriques enterrées.
Tenez compte de la réglementation locale (éloignements minimum par rapport aux clôtures,
servitudes, …)
Repérez le futur emplacement du skimmer et de l’échelle. Attention, l’escalier ne devra pas se trouver
sur la même paroi que le skimmer ou la buse de refoulement. Le rôle du skimmer étant d’aspirer l’eau
de surface, il doit être orienté en face des vents dominants afin de faciliter son action. La paroi qui
supporte la buse de refoulement (là où l’eau sera refoulée dans le bassin après avoir été filtrée) doit
être adjacente à la paroi du skimmer (d’un coté ou de l’autre).
Modèle 4m22 hexagonal (6 côtés)
Modèle 5m20 octogonal (8 côtés)
page 14
Terrassement :
C’est une étape déterminante pour la longévité de votre bassin.
Faites vous aider par un professionnel pour réaliser la dalle en béton.
En fonction du modèle de votre piscine, vous trouverez ci-dessous les dimensions intérieures de la
piscine et les dimensions minimales de la dalle béton à réaliser.
Cette dernière devra être coulée sur 10 cm d’épaisseur minimum.
La dalle doit être parfaitement de niveau et exempte d’aspérités. Celle-ci devra permettre à l’eau de
ruissellement de s’écouler sans créer de zone de rétention où le bois pourrait stagner constamment
dans l’eau.
Modèle 4m22 hexagonal (6 cotés)
Modèle 5m20 octogonal (8 cotés)
Dans le cas d’une installation totalement ou semi enterrée, prévoyez de décaisser une zone
supplémentaire en périphérie pour faciliter les opérations de montage.
Des précautions particulières seront à prendre lorsque vous remblaierez autour de la structure en
bois. (voir paragraphe Drainage & Remblaiement)
page 15
MONTAGE DE LA STRUCTURE BOIS
Vous aurez besoin des outils suivants :
Vous aurez besoin des pièces suivantes :
- Tous les madriers et demi-madriers
•
•
Décerclez la structure en veillant à la laisser à l’ombre le temps de la monter.
Identifiez bien toutes les références des madriers et regroupez les selon leur type (voir
composition au début de cette notice).
Conseil pour l’emboîtement des madriers :
Les madriers se montent les uns sur les autres
grâce aux rainures et aux languettes.
Les languettes sont toujours orientées vers le
haut
IMPORTANT :
• Utilisez un maillet et une cale de bois
(fournie) afin d’emboîter correctement les
madriers entre eux.
• Ne tapez jamais directement sur les
languettes
ATTENTION : Il est primordial d’emboîter chaque
madrier à fond à chaque fois. Il ne doit y avoir
aucun espace entre les madriers d’une même
paroi.
page 16
Si un madrier ne s’emboîte pas facilement, reposez-le et essayez en un autre. Il se montera plus
facilement sur un autre emplacement.
IMPORTANT :
Soignez particulièrement les emboîtements sur le bas de la piscine (là où la pression de l’eau sera la
plus forte). Si un madrier ne s’emboîte pas correctement en bas de la structure, il est important d’en
utiliser un autre qui s’emboîtera mieux.
Pour emboîter un madrier voilé :
Il est possible que certains madriers soient voilés lors du déballage de la palette. Le bois étant un
matériau vivant, des déformations peuvent naturellement se produire.
Montez les madriers voilés de préférence sur le haut du bassin.
Pour monter un madrier voilé, enclenchez un des deux cotés du madrier et redressez l’autre coté à
l’aide d’un serre joint et de planchettes de bois. Enclenchez-le à l’aide du maillet et de la cale de bois.
Premier tour :
Modèle 4m22 hexagonal
3 madriers simples
3 demi-madriers inférieurs
Modèle 5m20 octogonal
4 madriers simples
4 demi-madriers inférieurs
page 17
Montez la structure directement sur la dalle béton et non pas sur le tapis de sol. Ce dernier sera
disposé à l’intérieur du bassin une fois la structure assemblée.
IMPORTANT : Il est primordial, à cette étape là du montage et avant d’assembler les autres madriers,
d’ajuster la structure afin d’obtenir un hexagone ou un octogone parfait.
Mesurez les diagonales (d’angle à angle) et déplacez la structure de façon à ce que les
dimensions des différentes diagonales soient identiques.
Tours suivants :
Madriers simples
Madriers simples
Madriers refoulement et skimmer :
N’oubliez pas de compter le nombre de madriers par coté afin de disposer le madrier refoulement et
les madriers du skimmer aux emplacements spécifiés ci dessous.
Le madrier refoulement est placé sur un coté
qui commence par un demi-madrier.
Le madrier refoulement est placé sur un coté qui
commence par un madrier complet.
Les madriers skimmer sont placés sur un coté Les madriers skimmer sont placés sur un coté qui
qui commence par un madrier complet.
commence par un demi-madrier.
page 18
IMPORTANT : Vous devez installer le corps du
skimmer avant de positionner le madrier supérieur
(voir schéma ci-dessous)
Dernier tour de madriers :
• Emboîtez les madriers supérieurs et demi-madriers supérieurs. Ces derniers doivent tous
arriver au même niveau pour assurer une assise plane aux margelles.
page 19
MONTAGE DES RENFORTS VERTICAUX
60 vis 6 x 100 mm, soit 5 vis par renfort.
12 renforts verticaux,
80 vis 6 x 100 mm, soit 5 vis par renfort.
16 renforts verticaux
Règle de pose des renforts verticaux :
•
•
•
•
•
Les renforts sont placés sur l’extérieur de chaque paroi. Chaque renfort est fixé par 5 vis de
6x100 mm depuis l’intérieur du bassin. Des avant-trous de 5 mm seront réalisés dans les
madriers (mais pas dans les renforts).
Quel que soit le modèle de bassin, les renforts seront espacés de 90 cm environ, de part et
d’autre du milieu de la paroi, sauf pour le coté de l’échelle (voir schéma ci-après).
Répartissez les 5 vis sur la hauteur du renfort tous les deux ou trois madriers.
Les renforts doivent toucher le sol, ils ne doivent en aucun cas dépasser le haut du madrier
supérieur.
Dans le cas où le bois est très sec, vous pouvez être amené à recouper légèrement les
renforts.
page 20
Fixation des renforts (tous les cotés sauf le coté de l’escalier) :
Alors qu’une personne maintient le renfort vertical sur l’extérieur de la paroi, vissez de l’intérieur de la
piscine. Les têtes de vis doivent se loger dans le bois sans dépasser.
Collez un morceau de ruban adhésif sur chaque tête de vis afin de protéger le liner de tout contact
avec celle-ci.
Fixation des renforts (coté escalier) :
IMPORTANT : Respectez un espace de 55,5 cm entre les deux renforts (entre chaque bord intérieur)
page 21
MONTAGE DES SUPPORTS DE MARGELLES
38 vis 6 x 100 mm
21 supports de margelles
50 vis 6 x 100 mm
27 supports de margelles
Règle de pose des supports de margelles :
•
Il y a 3 supports de margelle par coté, sauf sur le mur de l’échelle, celui du skimmer et celui du
refoulement où il y en a 4.
• Les supports sont placés sur l’extérieur de chaque paroi et sont fixés par 2 vis de 6 x 100 mm
depuis l’intérieur du bassin.
• Des avant-trous de 5 mm seront réalisés dans les madriers (mais pas dans les supports).
• Quel que soit le modèle de bassin, les deux vis de chaque support seront positionnées à 3 et
11 cm du bord supérieur du bassin (voir schéma ci-après).
IMPORTANT : Le haut des supports doit impérativement arriver au même niveau que le madrier
supérieur, ni plus haut, ni plus bas.
• Les supports de margelle sont positionnés avec le petit coté contre la paroi (voir schéma).
• Les têtes de vis doivent se loger dans le bois sans dépasser.
• Collez un morceau de ruban adhésif sur chaque tête de vis afin de protéger le liner de tout
contact avec celle-ci.
page 22
Vue en coupe :
Positionnement des supports de margelle :
Mur standard :
Mur du skimmer :
page 23
Mur refoulement :
Mur échelle :
IMPORTANT : Une attention particulière doit être portée sur les deux supports centraux. Ceux-ci
doivent être :
- placés contre les supports verticaux
- fixés chacun à l’aide de 2 vis de 6 x 140, une rondelle cuvette et une rondelle large comme le
montre le schéma ci-dessous
page 24
MONTAGE DES PROFILS DE FINITION
48 vis 4 x 30 mm
12 profils de finition en bois
•
64 vis 4 x 30 mm
16 profils de finition en bois
Positionnez les profils de finition
sur les champs des madriers et
fixez chaque profil à l’aide de 4 vis
4 x 30 sans réaliser d’avant trous.
IMPORTANT : Orientez le profil de façon
à ce que le retour cache l’angle visible
des madriers.
page 25
MONTAGE DE L’ESCALIER EXTERIEUR
16 vis 7 x 70 mm (photo)
2 montants escalier
4 marches (SCHEMA)
2 vis à collet carré 8 x 100
2 écrous à oreille M8
2 rondelles M8
page 26
•
Repérez à l’aide d’un crayon la
position des avant-trous et percez à
travers les montants un trou de 6 mm.
•
Positionnez ensuite chaque marche
dans son logement, puis vissez les vis
7x70 (2 par côté)
•
Mettez en place l’escalier sur le
coté prévu du bassin.
Positionnez-le précisément de
façon à ce que les marches
soient horizontales. Percez de
part en part les deux montants
et les deux supports de
margelle. Fixez l’escalier grâce
aux vis de 8 x 100, les rondelles
M8 et les écrous à oreilles (voir
schéma ci-contre).
AVERTISSEMENT
• Une seule personne (<90kg) à la fois sur l’escalier extérieur
• Elever l’escalier extérieur lors de la non-utilisation du bassin
page 27
MISE EN PLACE DES PIECES A SCELLER
Buse de refoulement / Skimmer / Rouleaux de Téflon
2 Vis 4 x 30
•
Vissez les deux vis 4 x 30 à travers le
plastique du skimmer afin de fixer ce
dernier au madrier
NB : fixez les vis le plus haut possible, dans les
deux coins supérieurs.
•
Utilisez des morceaux de ruban adhésif
(non fourni) pour positionner le joint du
skimmer (le temps de poser le liner).
•
Munissez-vous d’un adaptateur à visser
1’’1/2 à emboiter 38/32.
Recouvrez le filetage de celle-ci avec du
ruban téflon afin de réaliser l’étanchéité
(entre 25 et 30 tours)
Vissez l’adaptateur à la sortie du skimmer
•
•
page 28
•
•
•
•
•
•
Positionnez par l’intérieur du bassin, le
corps fileté de la buse de refoulement dans
le trou prévu à cet effet.
Vissez à fond l’écrou par l’extérieur du
bassin.
Retirez le film de protection d’un des deux
joints de la buse de refoulement et collezle directement sur la collerette de la buse
en veillant à aligner les trous
Munissez-vous de la vanne ¼ de tour,
ainsi que du coude et du mamelon fileté en
PVC gris.
Recouvrez les filetages de la vanne et du
mamelon avec du ruban téflon afin de
réaliser l’étanchéité : entre 25 et 30 tours
par filetage.
Assemblez les composants à l’arrière de la
buse comme indiqué sur le schéma.
page 29
POSE DES RAILS D’ACCROCHAGE DU LINER
vis 4 x 30 mm
Rails d’accrochage liner
Les rails seront positionnés à l’intérieur du bassin,
au même niveau que les madriers supérieurs.
• Coupez à l’aide d’une scie à métaux les rails
à la longueur de chaque paroi, de façon à ce
qu’ils se touchent les uns les autres sans laisser
d’espace trop important entre eux.
page 30
• Percez tous les 20 cm environ la cloison
inclinée du rail à l’aide d’une perceuse
équipée d’une mèche de 8 mm
Attention : ne percez pas la deuxième
cloison.
IMPORTANT :
Le premier et le dernier trou que vous allez
percer sur le rail doivent être à 1 ou 2 cm
du bord.
•
Vissez les rails sur les madriers à
l’aide des vis 4 x 30, en traversant la
2eme cloison plastique. Les têtes de
vis doivent se loger à l’intérieur du
trou de 8 mm.
page 31
Attention : la partie supérieure du rail doit
être alignée avec le haut du madrier. Il ne
doit pas dépasser.
POSE DU TAPIS DE SOL
Placez le tapis de sol sur la dalle, à l’intérieur du bassin, en veillant à ce qu’il ne forme aucun pli.
Conseil : il est utile de balayer la dalle avant de poser le tapis afin d’éliminer toute irrégularité.
Coupez le tapis à la dimension intérieure du bassin.
POSE DU LINER
Important :
Le liner est la partie la plus visible de votre bassin, soignez en la pose. Si vous faites des plis, ils ne
disparaîtront pas avec le temps.
Le liner peut se rétracter ou se détendre. La température idéale pour la pose se situe entre 15° et 25 °
degrés. Idéalement, laissez le liner quelques heures au soleil afin de l’assouplir et d’en faciliter la
pose. Si la température extérieure est inférieure à 15°c, entreposez le liner dans une pièce chauffée
avant de le poser.
Si ce n’est pas déjà fait, couvrez toutes les têtes de vis visibles à l’intérieur du bassin avec de
l’adhésif. Poncez les angles afin qu’il n’y ait pas d’aspérités. Aspirez les impuretés restantes à
l’intérieur du bassin
Repérez bien l’endroit du liner (côté eau) et l’envers (côté bois). Les soudures apparentes doivent être
orientées côté bois. Dépliez le liner à l’intérieur du bassin. Ajustez les coutures au fond du bassin.
Alignez les angles du liner avec les angles de la structure bois.
page 32
Choisissez un angle, placez le jonc du liner dans la fente de la baguette et cliquez-le en le rabattant
vers le bas. Continuez en faisant le tour de la piscine.
Un liner est toujours " juste " au montage. C’est le poids de l’eau qui le tendra.
Dès que le liner est placé sur tout le périmètre, remplissez 5 cm d’eau environ, déchaussez-vous pour
entrer dans le bassin, poussez les plis du liner pour les enlever, toujours du centre vers les parois,
avec les mains ou un balai souple.
Il faut que tous les plis disparaissent tant qu’il y a peu d’eau. Après ce sera trop tard, ils seront
plaqués par le poids de l’eau et ne pourront plus disparaître.
Lorsque les plis ont disparus, continuez le remplissage du bassin jusqu’à être à 10 cm en dessous de
la buse de refoulement.
FINITION DES PIECES A SCELLER
Composants du skimmer (vis, joint, bride, …)
Composants de la buse de refoulement (vis, joint, bride, …)
page 33
Arrêtez le remplissage lorsque le niveau de l’eau arrive à
10 cm environ en dessous de la buse de refoulement.
Collez le deuxième joint sur la bride de la buse de
refoulement.
Vissez la bride à l’aide des 4 vis à tête fraisée, à travers le
liner.
Conseil:
Pour cette opération, il vous faut repérer le bon
emplacement des puits de vis à travers le liner. (voir photo)
Lorsque la bride est correctement positionnée et serrée,
découpez le liner à l’intérieur de la bride afin d’ouvrir
l’orifice qui servira à refouler l’eau dans votre bassin.
Mettez en place les autres composants de la buse de
refoulement: bague, rotule et enjoliveur.
Reprendre le remplissage du bassin, en veillant à fermer la
vanne ¼ située sur l’aspiration de la pompe pour que l’eau
ne s’écoule pas.
Arrêtez à nouveau le remplissage lorsque le niveau de
l’eau arrive à 10 cm en dessous du skimmer.
Placez le joint sur la bride du skimmer (vous pouvez soit le
scotcher, soit le maintenir en position avec les doigts).
Vissez la bride à l’aide des vis à tête fraisée, à travers le
liner.
Lorsque la bride est correctement positionnée et serrée,
découpez le liner à l’intérieur de la bride afin d’ouvrir
l’orifice qui servira à aspirer l’eau vers la filtration (voir
photo)
Mettez en place les autres composants du skimmer :
panier, volet, couvercle (voir notice du skimmer).
Reprendre le remplissage du bassin, en veillant à fermer la vanne ¼ située sur l’aspiration de la
pompe afin que l’eau ne s’écoule pas.
La piscine est remplie lorsque le niveau de l’eau atteint le milieu ou les 2/3 de la bouche du skimmer.
page 34
POSE DES MARGELLES
•
•
38 vis 7 x 70 mm
Toutes les margelles
•
•
50 vis 7 x 70 mm
Toutes les margelles
SCHEMA DE PRINCIPE (PISCINE OCTOGONALE)
Nous recommandons de fixer les margelles une fois que le bassin est rempli et que la structure a
effectué sa mise en place sous l’action de la pression de l’eau.
Positionnement des margelles :
Disposez dans un premier temps les margelles intérieures (les plus courtes) sur le pourtour du
bassin. Ajustez les margelles de façon à ce qu’elles soient bord à bord et débordent toutes de
la même façon à l’intérieur du bassin.
Ne les fixez pas pour l’instant.
Positionnez les margelles extérieures en veillant à laisser un espace d’environ 5 mm avec les
margelles intérieures.
Coté skimmer, la margelle extérieure est composée de deux demi-margelles afin de pouvoir faciliter
l’accès au panier de pré-filtration.
Fixation des margelles (sauf panneaux skimmer, refoulement et escalier) :
Fixez les margelles intérieures dans les madriers à l’aide de 3 vis 7 x 70
Fixez les margelles extérieures dans les supports de margelle à l’aide de 3 vis 7 x 70
page 35
IMPORTANT : réalisez des avant-trous à l’aide d’une mèche de 6 mm dans les margelles.
Fixation des margelles sur le panneau skimmer :
NB : Coté skimmer, 4 vis seront nécessaires pour fixer les deux demi-margelles dans les supports.
Fixation des margelles sur le panneau refoulement :
Fixez la margelle intérieure à l’aide de 3 vis 7 x 70
Fixez la margelle extérieure 4 vis 7x70
page 36
Fixation des margelles sur le panneau escalier :
Fixez la margelle intérieure à l’aide de 3 vis 7 x 70
Fixez la margelle extérieure dans les deux supports de margelle latéraux à l’aide de 2 vis 7x70
(D’autres vis seront mises en place lors de l’installation de l’échelle inox)
IMPORTANT : réalisez des avant-trous à l’aide d’une mèche de 6 mm dans les margelles.
AVERTISSEMENT : Si nécessaire, utilisez un papier abrasif sur les margelles bois, afin d’éviter tous
risques d’écharde.
MISE EN PLACE DES JONCTIONS DE MARGELLES
24 vis 4 x 50 mm
6 jonctions de margelle
32 vis 4 x 50 mm
8 jonctions de margelle
Les jonctions seront vissées sous les margelles, à
chaque intersection.
• Positionnez les jonctions contre les parois du
bassin pour repérer le positionnement des 4
vis (une vis dans chaque margelle)
• Percez 4 trous dans chacune des jonctions à
l’aide d’une mèche de 4 mm.
• Vissez les jonctions sous les margelles à
l’aide des vis de 4 x 50 mm et de rondelles
plates appropriées (non fournies).
page 37
MONTAGE DE L’ECHELLE INTERIEURE
L’échelle inox
2 vis 6 x 140 mm
2 rondelles cuvettes
-
-
Assemblez l’échelle inox conformément à sa notice
Positionnez l’échelle sur la margelle de façon à ce que :
Les tampons élastomère appuient sur le liner
Les montants soient verticaux (utilisez le niveau à bulle)
Les platines de fixation soient placées à la verticale des
supports de margelles (en plein milieu)
Repérez à l’aide d’un crayon la position des trous des
platines (cf schéma).
page 38
-
Percez les margelles à l’aide d’une mèche de 5 mm.
IMPORTANT : ne percez pas les supports margelles en dessous.
Remettez les platines de fixation en place. Vissez celles-ci à
l’aide des vis de 6 x 140 mm et les rondelles cuvettes (voir
schéma).
Remettez l’échelle en place dans la piscine
Autocollant à coller sur l’échelle interieure
Cet adhésif doit être collé sur le montant de votre échelle de façon à
être visible par les utilisateurs.
AVERTISSEMENT: Une seule personne (<90kg) à la fois sur l’échelle intérieure
page 39
MONTAGE DE LA FILTRATION
Montez la platine de filtration conformément à la notice fournie.
Connectez les deux tuyaux souples de 4 mètres à la vanne ¼ de tour du refoulement et à la
sortie du skimmer. Fixez-les à l’aide des colliers inox fournis.
Connectez le tuyau du skimmer à l’entrée de la pompe
Connectez le tuyau du refoulement à la sortie ‘Return’ de la vanne du filtre.
Fixez les tuyaux à l’aide des colliers inox fournis.
Important : N’oubliez pas d’ouvrir les vannes ¼ de tour avant de mettre la filtration en marche.
Enfouissement des tuyaux : (installation enterrée ou semi enterrée)
Dans le cas où vous souhaitez enfouir les canalisations nous vous conseillons de protéger les tuyaux
souples de filtration (dans des conduites rigides, tranchées maçonnées, …) afin de ne pas les
comprimer avec la terre dans le cas d’enfouissement des canalisations. Vous pouvez également
utiliser des tuyaux rigides en PVC afin de réaliser les liaisons hydrauliques entre la piscine et la
filtration.
MONTAGE DU COFFRAGE REFOULEMENT
Ce coffrage permet d’empêcher un enfant de se servir du refoulement pour escalader la structure.
3 planches ‘cache-refoulement’
6 vis 4 x 50 mm, 6 vis 4 x 30 mm
page 40
Disposez les planches autours du refoulement
comme le précise le schéma.
Réalisez si besoin une entaille à la scie en bas
d’une des trois planches pour faire sortir le tuyau
flexible.
•
Vissez les trois planches ensemble avec les vis 4 x
50 mm comme indiqué sur le schéma
Vissez le coffrage sur la structure en vissant dans la
diagonale à l’aide de vis de 4 x 30 mm
•
(pré-percez les planches si besoin à l’aide d’une mèche de
4 mm)
KIT JAMBAGE POUR INSTALLATION HORS SOL (OPTION – NON FOURNI)
Tableau de répartition kit / modèles de bassin
page 41
Disposez le jambage métallique (1) contre la paroi de la structure comme indiqué sur le
tableau de répartition kit / modèles de bassin.
Repérez les 3 trous de fixation du jambage (1) sur la dalle et percez à l’aide d’une mèche
béton de 10 mm.
Fixez le jambage sur la dalle avec les 3 goujons (6) de fixation inox (M10 x 90) fournis.
Insérez les goujons (6) dans les perçages par de légers coups de maillet.
Recoupez si besoin les 3 planches (2) à la bonne hauteur (distance entre la dalle et le dessous
des margelles).
Présentez les 2 planches latérales (2) de part et d’autre du jambage (1).
Repérez les 2 perçages prévus (A) sur chaque planche (2) et percez à l’aide d’un forêt de
10mm.
Fixer les 2 planches (2) au jambage (1) à l’aide des vis poêlier (3), rondelles (4) et écrous (5)
comme indiqué sur le schéma.
Vissez la 3eme planche afin de former un coffrage avec les vis bois (7)
page 42
DRAINAGE & REMBLAIEMENT AUTOUR DU BASSIN (BASSINS ENTERRES OU SEMI-ENTERRES)
Une fois le montage achevé, il convient de mettre en place un drainage périphérique et un puits de
décompression afin d’assurer l’écoulement des eaux.
Posez un film de protection drainant d’ouvrage enterré (du type DELTA MS) contre les parois (nonfourni) pour le drainage vertical jusqu’à hauteur du futur remblai.
Réaliser un puits de décompression en installant un tuyau PVC de diamètre minimum 20 cm dans un
angle de la piscine. Ce tuyau fera office de puisard dans le cas d’infiltration d’eau ou de sol argileux.
Remblayer sur une hauteur de 40 cm avec un gravier lavé d’une granulométrie de 0,30 tout en
s’assurant que le film de protection reste plaqué contre la paroi.
Mettre par dessus un bidime qui évitera à la terre de se mélanger au gravier. (non-fourni)
Remblayez le reste avec du tout-venant.
En cas de doute consulter un spécialiste
Attention : le remblaiement doit se faire lorsque le bassin est rempli ou en train de se remplir.
Ne laissez jamais la piscine vide plus de quelques heures. La poussée du remblai pourrait
occasionner des déformations irrémédiables sur la structure du bassin.
Important : pour le bon fonctionnement de votre filtration, la pompe et le groupe de filtration doivent
toujours se trouver en dessous du niveau d’eau de votre bassin
Nous vous conseillons de protéger les tuyaux souples de filtration (dans des conduites rigides,
tranchées maçonnées, …) afin de ne pas les comprimer avec la terre dans le cas d’enfouissement
des canalisations. Vous pouvez également utiliser des tuyaux rigides en PVC afin de réaliser les
liaisons hydrauliques entre la piscine et la filtration.
Règles spécifiques de sécurité concernant les bassins enterrés et semi enterrés
Dès lors que votre bassin est partiellement enterré, vous êtes soumis à une déclaration de travaux et
à la réglementation en vigueur sur la sécurité des piscines selon les normes NF P 90-306, NF P90307, NF P90-308, NF-P90-309.
Depuis le 3 janvier 2003, une loi et son décret n° 2003-1389 d’application du 31 décembre 2003 fait
obligation aux piscines privées et enterrées, construites à partir du 1er janvier 2004 d’être équipées
d’un système de protection normalisé contre les risques de noyade. Vous devez donc vous équiper
soit d’une barrière normalisée, d’une couverture normalisée, d’une alarme normalisée ou d’un abri
normalisé.
page 43
GUIDE D’ENTRETIEN ET D’UTILISATION
Le non-respect des consignes d’entretien peut engendrer des risques graves pour la santé,
notamment celle des enfants.
A. La structure bois
Avec le temps, le bois se grisaille sans que cela nuise à la résistance de la structure.
Vous pouvez utiliser une lasure adaptée à appliquer sur l’extérieur du bassin afin de le protéger des
agressions extérieures. Pour la première application, il est recommandé d’attendre 3 mois après avoir
monté votre bassin pour que les madriers soient complètement secs.
Appliquez une fois par an une lasure spécifique type V33 Lasure mate bois naturel (Eco label) ou V33
Lasure Haute protection (Eco protect) sur les éléments en bois de la structure (côté intérieur et
extérieur).
B. Le système de filtration
Nota : Contrôlez régulièrement le niveau d’eau du bassin : il doit arriver au 2/3 de la sortie du
skimmer.
1) La pré-filtration
Elle consiste à dégrossir le travail afin d’avoir à intervenir le moins possible sur le filtre pour le
nettoyer, une bonne pré-filtration ralentit la saturation du filtre.
La pré-filtration se fait à l’aide de plusieurs accessoires :
1- L’épuisette
2- Le panier du skimmer
3- Le panier du pré filtre de la pompe
N’oubliez pas que plus le système filtration sera efficace, moins on utilisera de produits stérilisant
dans la piscine.
- Les paniers des skimmers doivent être vidés et nettoyés le plus souvent possible.
- Le panier du pré-filtre doit également être vidé et nettoyé régulièrement.
2) La filtration
Type : Filtre à Sable.
Pour la mise en service de la filtration et toutes les consignes, veuillez vous référer à la notice
d’utilisation de la platine de filtration.
Durant la saison d’utilisation, la filtration doit obligatoirement être mise en service chaque jour et
suffisamment longtemps pour assurer au moins un renouvellement complet du volume d’eau.
La durée de filtration dépendra de la fréquentation et de la température de l’eau (2 à 12 heures par
jour).
Le filtre doit être nettoyé et dé-colmaté régulièrement.
C. Le traitement de l’eau
1) Définitions
Régulation du pH :
La régulation du pH optimise l’efficacité de vos traitements. Pour être dans la fourchette conseillée, le
pH de votre eau doit être compris entre 7.0 et 7.4. Contrôler régulièrement le pH en utilisant une
trousse d’analyse (réactifs liquides, pastilles, bandelettes, etc) et ajuster si nécessaire avec des
produits adaptés.
page 44
La chloration choc :
Elle détruit les champignons, bactéries et autres micro-organismes. Une chloration choc est
nécessaire en cas d’utilisation intensive de votre piscine ou en cas d’orages et de très fortes chaleurs.
Attention : Respecter les consignes d’utilisations du produit
La chloration permanente : Elle désinfecte votre eau de manière continue et préventive.
Détartrant filtre : A la mise en route de la filtration au printemps (ou à l’hivernage car la charge
filtrante doit passer l’hiver au sec de manière propre), le détartrant se met dans le sable du filtre.
Nettoyant ligne d’eau (dégraissant ou détartrant) : Il sert à nettoyer la ligne d’eau à l’aide d’une
brosse. Le produit éliminera les corps gras, s’emploie sur les liners et les coques polyester.
Utilisation : à la mise en route et en fin de saison
Traitement anti-algues : Ce traitement prévient l’apparition d’algues et de micro-organismes; il peut
également avoir une action curative en cas de présence très importante d’algues.
Traitement floculant ou clarifiant : La floculation permet d’obtenir rapidement une eau claire et
limpide. Effectuée dans le filtre, elle augmente la finesse de filtration. Effectuée dans le bassin, elle lie
entre elles les particules qui ne peuvent être filtrées individuellement.
2) Les Etapes du traitement de l’eau
- La mise en eau : Lors de la première mise en eau de votre piscine, suivez les étapes suivantes :
• Contrôlez et ajustez le pH
• Procédez à une chloration choc et faites fonctionner votre filtration 24 h minimum
• Effectuez une chloration permanente
• Contrôlez une fois par semaine le pH et ajustez si nécessaire
• Vérifiez régulièrement le taux de chlore et effectuez une chloration choc si nécessaire
- La maintenance : Pour une maintenance efficace de votre piscine, suivez les étapes suivantes :
• Procédez à une chloration choc : après de fortes fréquentations, de fortes chaleurs ou des orages ;
ou en moyenne toutes les 3 semaines en saison (contrôlez et ajustez au préalable le pH si
nécessaire).
• Procédez une fois par semaine à un traitement anti-algues préventif.
• Utilisez des chaussettes floculantes ou du clarifiant pastilles- en floculation continue sur le filtre pour
améliorer la finesse de la filtration
• En fin de saison, utilisez un produit d’hivernage pour diminuer la formation d’algues et les dépôts
calcaires. Utilisez également un détartrant filtre
• Utilisez une bâche de protection et des flotteurs d’hivernage pour protéger le bassin en cas de gel.
N’oubliez pas d’entretenir régulièrement votre bassin et de suivre nos conseils d’entretien.
3) Précautions d’emploi des produits d’entretien
• Lavez-vous soigneusement les mains après chaque utilisation
• Ne mélangez jamais deux produits chimiques dans leur état concentré
• Ne mélangez jamais de produits provenant d’anciens et de nouveaux contenants
• Ne traitez jamais l’eau en présence des baigneurs
• Il faut remplacer chaque année les produits utilisés pour faire les analyses
• Ajoutez toujours le produit dans l’eau ; ne mettez jamais l’eau dans le produit
• Ne respirez pas la poussière ni les fumées dégagées par les produits chimiques.
• Nettoyez sans tarder, avec de l’eau, toute éclaboussure sur votre peau
• Avant utilisation, lisez et suivez soigneusement les instructions précisées sur les produits.
page 45
4) Précaution de stockage des produits d’entretien
• Conservez les produits hors de portée des enfants
• Conservez les produits à l’abri de l’humidité, dans un endroit frais et bien aéré
• Ne les exposez pas directement au soleil
• N’empilez pas les différents produits les uns sur les autres
• Ne rangez pas les produits près d’une source de chaleur
• Séparez les produits acides des autres produits chimiques, et les liquides des solides.
En règle générale, renseignez-vous auprès de votre fournisseur quant aux incompatibilités de
stockage.
• Ne rangez pas les produits chimiques de votre piscine là où il y a un risque de mélange avec
d’autres produits inflammables. Un mélange de produits chimiques pour la piscine avec un engrais
peut causer un incendie ou une explosion.
D. Conseils pour hiverner un bassin
Il ne faut jamais vider totalement une piscine car cela va engendrer :
• un risque de fissures (pression extérieure)
• un risque de voilement
• un vieillissement accéléré
• un risque de blessure corporelle dans le cas où la paroi se fissure au moment où la personne se
trouve aux abords du bassin
• un risque de plissement du liner
1) Voici les principales recommandations pour bien hiverner votre bassin :
• Assurez-vous de la propreté du bassin
• Ramenez le pH à 7
• Introduisez les produits d’hivernage
• Mettez la vanne en position « circulation »
• Baissez le niveau de l’eau en dessous des pièces à sceller afin de libérer la structure en bois des
pressions générées par la hauteur d’eau. Ne videz pas complètement le bassin.
• Utilisez une bâche de protection et des flotteurs d’hivernage pour protéger le bassin en cas de gel.
• En cas de chute de neige, déneiger la bâche de protection.
2) Hivernage de la platine (cf notice platine de filtration)
Il est recommandé de vidanger le filtre et la pompe lors de l’hivernage de la piscine.
• Débranchez l’alimentation électrique de la platine
• Isolez la platine du bassin en fermant les vannes
• Enlevez la vanne multivoie du filtre
• Dévissez le bouchon de vidange pour vidanger la cuve. Attention, il est impératif de créer une entrée
d’air sur le dessus de la cuve
• Enlevez le couvercle de la pompe, videz le panier pré filtre et dévissez le bouchon de purge de la
pompe
• Mettez la platine, ou au moins la partie « pompe » à l’abri du gel
3) Remontage/démontage du bassin
Nous vous conseillons de ne pas démonter le bassin. Si c’est le cas, le remonter dans la
journée (risque de rétractation du liner).
page 46
E. Avertissements
• Il est nécessaire de vérifier la boulonnerie et la visserie
• Ne pas laisser une piscine hors-sol à l’extérieur, vide (même si à l’intérieur)
• L’échelle ne doit pas être utilisée à d’autres fins que sa fonction première
• Une seule personne (<90kg) à la fois sur l’échelle intérieure et sur l’escalier extérieur
• Elever l’escalier extérieur lors de la non utilisation du bassin
• Ne pas plonger et ne pas marcher sur la margelle
• Interdire l'accès au bassin en cas de détérioration du ou des système(s) de filtration
F. Consignes générales de sécurité
• La sécurité de vos enfants ne dépend que de vous ! Le risque est maximum lorsque les enfants ont moins de
5 ans. L’accident n’arrive pas qu’aux autres ! Soyez prêt à y faire face !
• Toutes les filtrations suivent la norme d’installation NF C15-100 stipulant que tout appareil électrique situé à
moins de 3.50 m du bassin et librement accessible doit être alimenté en très basse tension 12v. Tout appareil
électrique alimenté en 220 V doit être situé au moins à 3.50 M du bord du bassin. Demandez l’avis du
fabriquant pour toute modification d’un ou plusieurs éléments du système de filtration.
- Surveillez et agissez :
• la surveillance des enfants doit être rapprochée et constante ;
• désignez un seul responsable de la sécurité ;
• renforcez la surveillance lorsqu’il y a plusieurs utilisateurs dans la piscine ;
• imposez un équipement personnel de flottaison (personne ne sachant pas nager) ;
• apprenez à nager à vos enfants dès que possible ;
• mouillez nuque, bras et jambes avant d’entrer dans l’eau ;
• apprenez les gestes qui sauvent et surtout ceux spécifiques aux enfants
• interdisez le plongeon ou les sauts en présence de jeunes enfants ;
• interdisez la course et les jeux vifs aux abords de la piscine ;
• n’autorisez pas l’accès à la piscine sans gilet ou brassière pour un enfant ne sachant pas bien nager et non
accompagné dans l’eau ;
• ne laissez pas de jouets à proximité et dans le bassin qui n’est pas surveillé ;
• maintenez en permanence une eau limpide et saine ;
• stockez les produits de traitement d’eau hors de la portée des enfants ;
- prévoyez :
• téléphone accessible près du bassin pour ne pas laisser vos enfants sans surveillance quand vous
téléphonez
• bouée et perche à proximité du bassin ;
- par ailleurs, certains équipements peuvent contribuer à la sécurité, mais ils ne remplacent en aucun cas une
surveillance rapprochée.
• barrière de protection dont le portail sera constamment maintenu fermé (par exemple une haie ne peut être
considérée comme une barrière); conforme à la norme P 90-306
• couverture de protection manuelle ou automatique correctement mise en place et fixée; conforme à la norme
P 90-308
• détecteur électronique de passage ou de chute, en service et opérationnel; conforme à la norme P 90-307
- en cas d’accident :
• sortez l’enfant de l’eau le plus rapidement possible ;
• appelez immédiatement du secours et suivez les conseils qui vous seront donnés ;
• remplacez les habits mouillés par des couvertures chaudes ;
- mémorisez et affichez près de la piscine les numéros des premiers secours :
• Pompiers : 18 (pour la France) / • SAMU : 15 (pour la France) / • Centre antipoison
page 47

Notice De Montage Piscine Bois By Aqualux

Transcription

Documents pareils

nettoyeur automatique s2

REF. 027893 PISCINE CLASSIC EVOLUX Dimensions

REF. 027892 PISCINE CLASSIC EVOLUX Dimensions

Composition du kit piscine Composition du kit - Maison

piscines hors-sol

Décharge de responsabilité « piscine - Vacances Sud

une nouvelle philosophie un espace pour vivre le

Albatica - Atrium.cdr - Piscine et Loisirs
