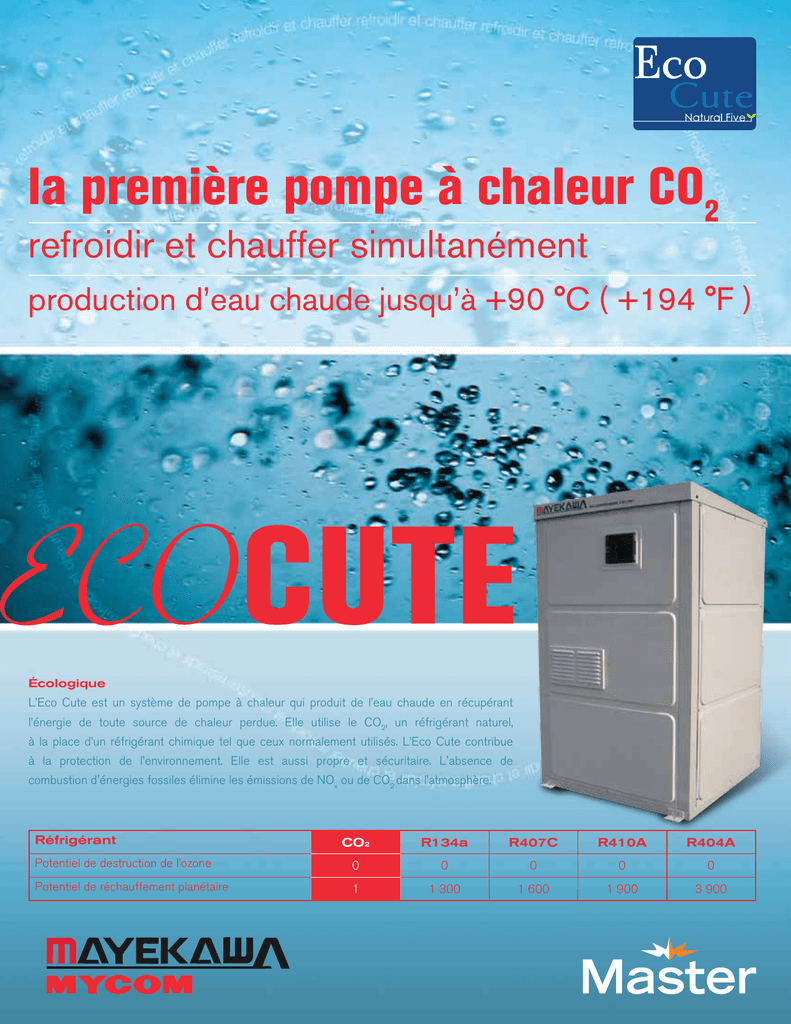

la première pompe à chaleur CO

la première pompe à chaleur CO2
refroidir et chauffer simultanément
production d’eau chaude jusqu’à +90 °C ( +194 °F )
Écologique
L’Eco Cute est un système de pompe à chaleur qui produit de l’eau chaude en récupérant
l’énergie de toute source de chaleur perdue. Elle utilise le CO2, un réfrigérant naturel,
à la place d’un réfrigérant chimique tel que ceux normalement utilisés. L’Eco Cute contribue
à la protection de l’environnement. Elle est aussi propre et sécuritaire. L'absence de
combustion d'énergies fossiles élimine les émissions de NOx ou de CO2 dans l’atmosphère.
Réfrigérant
CO2
R134a
R407C
R410A
R404A
Potentiel de destruction de l’ozone
0
0
0
0
0
Potentiel de réchauffement planétaire
1
1 300
1 600
1 900
3 900
ECOCUTE
la leader des POMPES À CHALEUR
COP de 4
Dimensions extérieures (mm/po)
La pompe à chaleur Eco Cute permet un rendement qui dépasse
1ECOCUTE
1140 / 44.88
990 / 33.98
840 / 33.07
tous les produits actuellement disponibles sur le marché. En effet, cet
Possibilité d’utiliser une source géothermique
L’Eco Cute peut produire de l’eau à 90°C (194°F) à partir d’une
1240 / 48.82
1240 / 48.82
1140 / 48.82
appareil peut produire de l’eau à 90°C (194°F) avec un COP* de 4.
boucle géothermique, et ce, avec un COP de 3 aux conditions locales
des puits.
L’Eco Cute est optimale lorsqu’elle sert à chauffer de l’eau avec un
grand différentiel de température. Cette pompe à chaleur produit de
l’eau chaude efficacement pour un usage commercial, industriel et
1850 / 72.83
Refroidir et chauffer en même temps
institutionnel.
Coût d’opération réduit
Côté contrôleur
Vue de côté
L’Eco Cute peut produire de l’eau refroidie mais elle peut aussi
3ECOCUTE
refroidir une banque à glace durant la nuit afin de permettre une
3420 / 136.65
Prévention de la formation de bactéries
L’Eco Cute produit de l’eau chaude de 62 à 90°C (143 à 194°F),
ce qui élimine les risques liés à la formation de bactéries pouvant
1140 / 44.88
gestion judicieuse de la demande électrique du bâtiment.
causer la légionellose par exemple.
Puissance et design compact
requiert que très peu d’espace et son concept modulaire réduit au
minimum l’espace occupé dans la salle mécanique.
1850 / 72.83
La pompe à chaleur Eco Cute est puissante et compacte. Elle ne
Compresseurs Mycom au CO2
Les compresseurs réciproques Mycom conçus pour le CO2 ont été
développés grâce à l’expérience et au savoir-faire de Mayekawa.
L’Eco Cute est munie du compresseur modulant au CO2 le plus
performant sur le marché.
Répondre à vos besoins
Contactez votre représentant du Groupe Master S.E.C afin qu’il
vous conseille dans la conception de votre système de récupération
d’énergie intégrant des modules Eco Cute.
*Le COP (coefficient de performance) est une valeur comparative entre l’énergie produite
divisée par l’énergie consommée. Plus la valeur est élevée, plus le système est efficace.
Exemples d'installations
ECOCUTE
Écologique et économique
Caractéristiques
Refroidissement
de saumure
Type
Puissance
[Kw]
Refroidissement
d'eau
Exemples de performances
Conditions côté froid (°F)
23/15.8
53.6/44.6
71.6/62.6
Conditions côté chaud (°F)
63/149
63/149
63/149
Puissance de chauffage
50,0
82,0
101,9
Puissance de refroidissement
35,0
61,7
82,3
Puissance appelée de l'appareil
18,4
21,8
23,1
60,0
60,0
60,0
Niveau
sonore dB (A)
208V/3Ph/60Hz
Voltage
1 130 [2 491]
Poids kg [lb]
Modèle
Compresseur
Récupération
de chaleur
Compresseur semi-hermétique à piston 2 cylindres MAYEKAWA 2HT, type INVERTER
Réfrigérant
R744-CO2
Puissance moteur [kW]
25
Plages d'opérations
Conditions
Échangeur
Fluide
Température d'entrée (°F)
Température d'alimentation (°F)
Côté chaud
Côté froid
Cuivre, double-paroies ventilées
Plaques brasées
Refroidissement de
saumure
Refroidissement
d'eau
Récupération de
chaleur
eau
saumure
eau ou saumure
eau ou saumure
11 à 88 (11 à 143)*
-11 à 82
22 à 82
11 à 71
143 à 194
-20 à 71
11 à 71
11 à 71
22 à 71
Pression de fluide à l'entrée (Psi)
Débit L/min (usgpm)
Différentiel de température entre
retour et alimentation (°F)
*Lorsque la température d'alimentation est 194°F
8 à 35 (2.11 à 9.25)
>77
>100 (26.4)
11
11
11
Exemples d'applications
RÉCUPÉRATION DE CHALEUR
65 ~ 90°C / 149 ~ 194°F
Source de chaleur
ECO CUTE
17°C
/63°F
Stockage
Production
Circulation
Vanne de mélange
22°C
/72°F
Reservoir d’eau chaude - système ouvert
Eau domestique
Température de retour max de 65°C/149°F,
si la température d’alimentation est de 90°C/194°F.
Débit de retour
Source de chaleur
(retour vers tour d’eau, puits géothermique)
CLIMATISATION et PRODUCTION D’EAU CHAUDE DOMESTIQUE
Vanne
de mélange
Réservoir d’eau chaude fermé
Stockage
Production
7°C
/44°F
Source de chaleur
ECO CUTE
12°C
/54°F
Ventilo-convecteur
65 ~ 90°C / 149 ~ 194°F
Eau domestique
Température de retour max de 65°C/149°F,
si la température d’alimentation est de 90°C/194°F.
REFROIDISSEMENT ET PRODUCTION D’EAU CHAUDE POUR PROCÉDÉ ET PASTEURISATION
10°C / 50°F
90°C / 194°F
Refroidissement
Produit 25°C/77°C
Chauffage / Pasteurisation
Source de chaleur
ECO CUTE
Vapeur
Produit 85°C/185°C
Produit 25°C/77°C
Décharge d’eau
15°C / 59°F
Eau domestique
BANQUE DE GLACE ET PRODUCTION D’EAU CHAUDE
-9°C
/ 16°F
65 ~ 90°C / 149 ~ 194°F
Source de chaleur
ECO CUTE
Retour
d’eau refroidie
Alimentation
d’eau refroidie
Stockage
Production
Circulation
Vanne de mélange
-5°C
/ 23°F
Reservoir d’eau chaude - système ouvert
Stockage de glace
Eau domestique
Température de retour max de 65°C/149°F,
si la température d’alimentation est de 90°C/194°F.
Le Groupe Master S.E.C. ©2009 Form ECOCUTEESFR (1009)
Tous droits réservés. Sujet à changement sans préavis. Imprimé au Canada.
Pour plus d’informations, communiquez avec l’un de nos représentants
ou écrivez-nous à [email protected]
