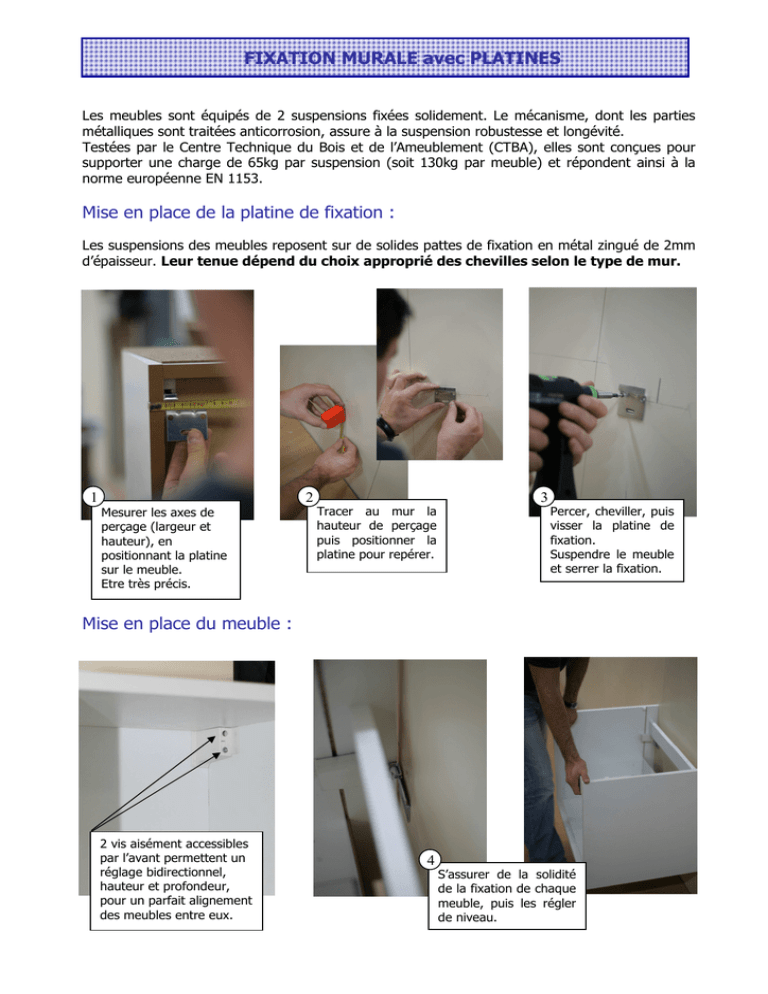

FIXATION MURALE avec PLATINES Mise en place de la

FIXATION MURALE avec PLATINES
Les meubles sont équipés de 2 suspensions fixées solidement. Le mécanisme, dont les parties
métalliques sont traitées anticorrosion, assure à la suspension robustesse et longévité.
Testées par le Centre Technique du Bois et de l’Ameublement (CTBA), elles sont conçues pour
supporter une charge de 65kg par suspension (soit 130kg par meuble) et répondent ainsi à la
norme européenne EN 1153.
Mise en place de la platine de fixation :
Les suspensions des meubles reposent sur de solides pattes de fixation en métal zingué de 2mm
d’épaisseur. Leur tenue dépend du choix approprié des chevilles selon le type de mur.
1
2
Mesurer les axes de
perçage (largeur et
hauteur), en
positionnant la platine
sur le meuble.
Etre très précis.
3
Tracer au mur la
hauteur de perçage
puis positionner la
platine pour repérer.
Percer, cheviller, puis
visser la platine de
fixation.
Suspendre le meuble
et serrer la fixation.
Mise en place du meuble :
2 vis aisément accessibles
par l’avant permettent un
réglage bidirectionnel,
hauteur et profondeur,
pour un parfait alignement
des meubles entre eux.
4
S’assurer de la solidité
de la fixation de chaque
meuble, puis les régler
de niveau.
