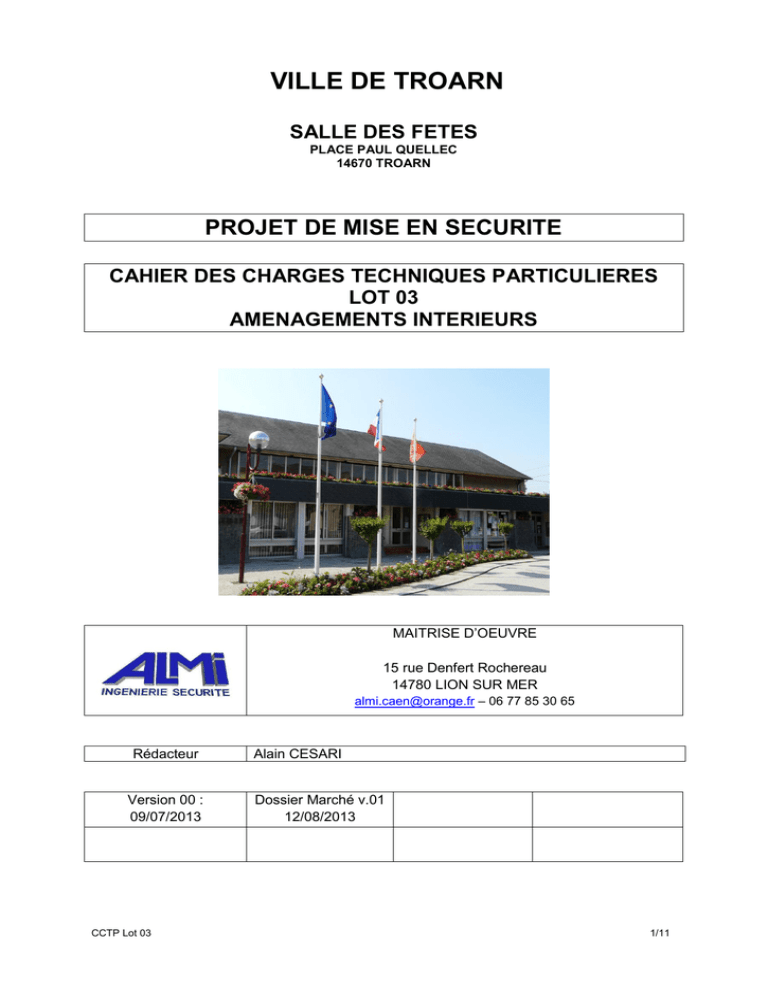

Cahier des Clauses Techniques Communes PHASE DCE

VILLE DE TROARN
SALLE DES FETES
PLACE PAUL QUELLEC
14670 TROARN
PROJET DE MISE EN SECURITE
CAHIER DES CHARGES TECHNIQUES PARTICULIERES
LOT 03
AMENAGEMENTS INTERIEURS
MAITRISE D’OEUVRE
15 rue Denfert Rochereau
14780 LION SUR MER
[email protected] – 06 77 85 30 65
Rédacteur
Version 00 :
09/07/2013
CCTP Lot 03
Alain CESARI
Dossier Marché v.01
12/08/2013
1/11
SUIVI DES INDICES
Indice
00
01
CCTP Lot 03
Date
09/07/2013
12/08/2013
Rédacteur
A. CESARI
A. CESARI
Observations
Version initiale
Dossier Marché
2/11
SOMMAIRE
PRESCRIPTIONS GENRALES ____________________________________________________________________ 4
DOCUMENTS DE REFERENCES ___________________________________________________________________________________ 4
TEXTES LEGISLATIFS ET REGLEMENTAIRES ______________________________________________________________________ 4
DOCUMENTS TECHNIQUES UNIFIES ______________________________________________________________________________ 4
NORMES________________________________________________________________________________________________________ 4
EMPLOI DE MATERIAUX ET PROCEDES TRADITIONNELS ___________________________________________________________ 4
EMPLOI DE MATERIAUX ET PROCEDES NON TRADITIONNELS
___________________________________________ 4
PLANS D'EXECUTION __________________________________________________________________________ 5
LOCALISATION DES OUVRAGES ________________________________________________________________ 5
EXECUTION DES OUVRAGES ___________________________________________________________________ 5
PTOTECTION DES OUVRAGES __________________________________________________________________ 5
NETTOYAGE___________________________________________________________________________________ 5
GARANTIE ANNUELLE, BIENNALE ET /OU DECENNALE _____________________________________ 5
PRESCRIPTIONS PARTICULIERES _________________________________________________________ 6
CLOISONNEMENT
____________________________________________________________________________ 6
Cloison coupe-feu 2 heures ___________________________________________________________ 6
Blocs-portes résistant au feu ___________________________________________________________ 6
FAUX-PLAFONDS ______________________________________________________________________
6
Dépose de faux-plafond ____________________________________________________________________ 7
Faux-plafond démontable ___________________________________________________________________ 7
CLOISONS EXTENSIBLES
_______________________________________________________________________ 7
Cloison du type ALGAFLEXr _______________________________________________________________ 7
TRAVAUX DIVERS DE MENUISERIE _____________________________________________________________ 8
reprise des doublages et des lambris ________________________________________________________________ 8
Plinthes bois _____________________________________________________________________________ 8
Trappe d'accès dans les combles _____________________________________________________________ 8
Cheminement technique dans les combles______________________________________________________9
PLOMBERIE____________________________________________________________________________________9
Modifications de chauffage__________________________________________________________________9
SIGNALETIQUE DESECURITE____________________________________________________________________9
Plans d'intervention________________________________________________________________________9
Consignes de sécurité______________________________________________________________________10
CCTP Lot 03
3/11
PRESCRIPTIONS GENERALES
DOCUMENTS DE REFERENCE
Les travaux seront exécutés conformément aux règles de l’art et à la réglementation française telle
qu'elle se trouvera être en vigueur un mois avant la date d'établissement de l'offre. En particulier, les
travaux seront conformes aux prescriptions techniques contenues dans les lois, décrets, arrêtés et
circulaires applicables en France, ainsi que dans les cahiers des clauses techniques générales, les
documents techniques unifiés (cahier des charges, cahier des clauses spéciales, cahier des clauses
techniques, mémento), les normes, les avis techniques, les exemples de solutions et/ou le(s)
document(s) suivant(s) :
TEXTES LEGISLATIFS ET REGLEMENTAIRES
Code du Travail
Circulaire du 15 février 2000 relative à la planification de la gestion des déchets de chantier du
bâtiment et des travaux publics
Arrêté du 25 juin 1980 relatif portant règlement de sécurité contre les risques d’incendie et de
panique dans les établissements recevant du public
DOCUMENTS TECHNIQUES UNIFIES
DTU 25.41 (NF P 72-203) - Ouvrages en plaques de parement en plâtre (plaques à faces
cartonnées)
DTU 59.1 (NF P 74-201) - Travaux de peinture des bâtiments
DTU 65.9 (NF P 52-304) - Installations de transport de chaleur ou de froid et d'eau chaude
sanitaire entre productions de chaleur ou de froid et bâtiments
DTU 51.3 (NF P 63-203) - Planchers en bois ou en panneaux dérivés du bois
NORMES
Ensemble des normes rapportant aux travaux décrits
EMPLOI DE MATERIAUX ET PROCEDES TRADITIONNELS
Pour les matériaux et procédés traditionnels, en cas de non-conformité aux règles précédentes, le
maître de l'ouvrage se réserve le droit soit de faire recommencer les travaux, soit d'appliquer un rabais
proportionnel.
EMPLOI DE MATERIAUX ET PROCEDES NON TRADITIONNELS
L'emploi de matériaux, procédés, éléments ou équipements nouveaux est subordonné :
- soit à un avis technique délivré par application de l'arrêté du 2 décembre 1969,
- soit à un accord expressément constaté des parties.
Nota : La liste des documents cités ci-dessus n’est pas exhaustive. Les installation ou
ouvrages devront être conforme à l’ensemble des textes et normes en vigueur au moment de la
réalisation des travaux.
CCTP Lot 03
4/11
PLANS D'EXECUTION
Les plans d'atelier devant servir à l'exécution seront établis par l'entrepreneur. Ils seront soumis à au
maître d’œuvre et au contrôleur technique pour approbation.
LOCALISATION DES OUVRAGES
L'emplacement des diverses menuiseries figure sur les plans du dossier établi
EXECUTION DES OUVRAGES
GENERALITES SUR L'EXECUTION DES OUVRAGES
Les travaux visés au présent corps d'état seront exécutés avec le plus grand soin, pour livrer des
ouvrages en tout point irréprochables dont l'entrepreneur garantit la robustesse, la bonne tenue et le
parfait fonctionnement.
QUINCAILLERIE
Tous les articles de quincaillerie seront soumis au maître d'œuvre pour approbation avant tout
approvisionnement auprès des fournisseurs.
L'entrepreneur devra vérifier que les produits prescrits sont conformes aux préconisations et limites
d'utilisation garanties par le fabricant.
A la réception, l'entrepreneur remettra au maître de l'ouvrage ou à son représentant, trois clefs de
chaque serrure mise en œuvre.
PROTECTION DES OUVRAGES
Aucun stockage de menuiserie ne sera toléré sur le chantier en raison des risques de dégradations.
NETTOYAGE
L'entrepreneur devra balayer les locaux et enlever tous les débris, déchets et copeaux provenant de
l'exécution de ses travaux.
GARANTIES ANNUELLE, BIENNALE ET/OU DECENNALE
L'entrepreneur garantit formellement la conformité de ses ouvrages à la réglementation nationale en
matière de construction.
Cette garantie, d'une durée d'un an, implique le remplacement dans les plus brefs délais, de toute
partie d'ouvrage reconnue défectueuse, ainsi que la remise en état pendant cette période de tout
élément qui se serait détérioré dans des conditions d'utilisation normale.
Les fournitures et les réparations faites seront garanties pendant un nouveau délai d'un an, et dans
les mêmes conditions que lors des travaux initiaux.
Par ailleurs, la date de réception avec ou sans réserves constitue l'origine de la garantie biennale
et/ou décennale des ouvrages, pour application des articles 1792 et 2270 du Code Civil.
CCTP Lot 03
5/11
PRESCRIPTIONS PARTICULIERES
CLOISONNEMENT
CLOISON COUPE-FEU 2 HEURES
Les cloisons seront du type Placostil 98/48 et constituées de la façon suivante :
- Ossature métallique Placostil constituée de rails Stil R 48 et de montants Stil M 48 en acier
galvanisé d'épaisseur nominale 6/10e, simples ou doublés dos à dos, disposés à entraxe 0,60
m ou 0,40 m,
- Parements constitués de deux plaques Placoflam BA 13
- Laine minérale PAR de la société ISOVER
Fourniture du PV de résistance au feu
Les joints seront traités selon la technique et avec les produits Placoplatre. La mise en œuvre sera
conforme au DTU 25.41, aux recommandations de la société Placoplatre et aux prescriptions du PV
d’essai RS 06-0510.
Les huisseries seront posées à l'avancement et seront en bois seront du type pour cloison sèche.
03-01. Fourniture et pose de cloison coupe-feu 2 heures
Localisation : Nouvelles cloisons suivant plans lot 03
BLOC-PORTES RESISTANT AU FEU
1 : Fourniture et pose d’un bloc-porte coupe-feu 1 heure comprenant :
1 huisserie en bois exotique pour mise en œuvre dans une cloison en plaques de plâtre
2 vantaux (largeurs de passage : 80cm + 80 cm constitué d’un complexe isolant coupe-feu, et
d’un panneau de fibres de bois dur finition pré-peint
- Joints intumescent suivant PV d’essai
- Vantail principal équipé d’une béquille de porte inox, d’une serrure 1 point à mortaiser (serrure
sur organigramme de la ville) et d’un ferme-porte du type cité dans le PV de résistance au feu
- Vantail semi-fixe équipé d’une crémone du type « pompier »
- Butée de porte pour les 2 vantaux
- Champlats de finition autour de l’huisserie
Fourniture du PV de résistance au feu
-
03-02. Fourniture et pose d’un bloc-porte coupe-feu 1 heure
Localisation : Nouvelles cloisons local de stockage suivant plans lot 03
2 : Fourniture et pose d’un bloc-porte coupe-feu 1/2 heure comprenant :
1 huisserie en bois exotique pour mise en œuvre dans une cloison en plaques de plâtre
2 vantaux (largeurs de passage : 90cm et 50 cm) constitué d’un complexe isolant coupe-feu,
et d’un panneau de fibres de bois dur finition pré-peint
- Joints intumescent suivant PV d’essai
- Vantail principal équipé d’une béquille de porte inox et d’une serrure 1 point à mortaiser
(serrure sur organigramme de la ville)
- Vantail semi-fixe équipé d’une crémone du type du type « pompier »
- Butée de porte pour les 2 vantaux
- Champlats de finition autour de l’huisserie
Fourniture du PV de résistance au feu
-
03-03. Fourniture et pose d’un bloc-porte coupe-feu 1/2 heure
Localisation : Nouvelles cloisons salle de réunion suivant plans lot 03
CCTP Lot 03
6/11
FAUX-PLAFOND
DEPOSE DE FAUX PLAFOND
Dépose du faux-plafond existant
Dépose du faux-plafond avec ossature existant y compris évacuation des déblais
03-04. Dépose et enlèvement du faux-plafond existant
Localisation : Salle à créer, zone bar, sanitaires, hall d’entrée arrière et local de stockage
suivant plans lot 03
FAUX-PLAFONDS DEMONTABLES
Fourniture et pose d’un faux-plafond du type SAHARA de chez ARMSTRONGS ou équivalent
comprenant :
- Une cornière périphérique laquée blanche 20/24
- Une ossature métallique laquée blanche du type Prélude XL/TLX 24 mm
- Des dalles de faux-plafond 600 x600 du type SAHARA
- Des clips anti-soulèvements
- Une couche de laine minérale de 100 mm avec pare-vapeur
- Fixation mécanique dans dalle béton
- Isolation laine de verre épaisseur 60mm avec pare-vapeur
Fourniture du PV de réaction au feu
03-05. Fourniture et pose d’un faux-plafond démontable
Localisation : Salle à créer, zone bar, sanitaires, hall d’entrée arrière et local de stockage
suivant plans lot 03
CLOISONS EXTENSIBLES
CLOISONS EXTENSIBLES DU TYPE ALGAFLEX OU SIMILAIRE
Fourniture et pose de cloison extensibles du type Série 7000 de chez ALGAFLEX ou équivalent
comprenant :
Un profilé haut en acier semi-tubulaire rigide 30 x 30 y compris pièce d’adaptation pour
implantation du profilé en sous-face du faux-plafond ;
- Un profilé aluminium pour emboiter la cloison au mur (y compris toute sujétion au droit des
revêtements intérieurs et du châssis extérieur) ;
- Une paroi à armature métallique traitée anticorrosion recouverte d’un revêtement au choix du
Maître d’Ouvrage ;
- Poignée avec serrure à canon européen (serrure sur organigramme de la ville) ;
- Fermeture par crémone permettant le blocage de la cloison en toute position ;
- Suspension par chariots à double galets à roulement à billes cerclés polymère ;
- Rangement en 1 ou 2 parties ;
- Classement au feu M3 au minimum
Fourniture du PV de réaction au feu
-
03-06. Fourniture et pose de cloisons extensibles
Localisation : suivant plans lot 03
CCTP Lot 03
7/11
Option :
CLOISONS EXTENSIBLES
Fourniture et pose de cloison extensibles du type ALGASONIC de chez ALGAFLEX (isolation
acoustique Rw38dB) ou équivalent comprenant :
Un profilé haut en acier semi-tubulaire rigide 30 x 30 y compris pièce d’adaptation pour
implantation du profilé en sous-face du faux-plafond ;
- Un profilé aluminium pour emboiter la cloison au mur (y compris toute sujétion au droit des
revêtements intérieurs et du châssis extérieur) ;
- Une paroi à armature métallique traitée anticorrosion recouverte d’un revêtement au choix du
Maître d’Ouvrage ;
- Poignée avec serrure à canon européen (serrure sur organigramme de la ville) ;
- Fermeture par crémone permettant le blocage de la cloison en toute position ;
- Suspension par chariots à double galets à roulement à billes cerclés polymère ;
- Rangement en 1 ou 2 parties ;
- Classement au feu M3 au minimum
Fourniture du PV de réaction au feu
-
Option 03-06. Fourniture et pose de cloisons extensibles
Localisation : suivant plans lot 03
TRAVAUX DIVERS DE MENUISERIE
REPRISE DES DOUBLAGES ET LAMBRIS
-
Enlèvement des lambris intérieurs avant démolition de la paroi extérieure
Reprise des doublages et lambris intérieurs au droit de la menuiserie extérieure mise en place
Enlèvement des lambris intérieurs au droit des fixations des rails verticaux des cloisons
mobiles
Reprise des lambris intérieurs au droit des fixations des rails verticaux des cloisons mobiles
Enlèvement des lambris intérieurs avant pose des cloisons en plaques de plâtre intérieures
Reprise des doublages et lambris intérieurs au droit des cloisons en plaques de plâtre
intérieures mise en place
Lambris verticaux au droit des fixations verticales
Lambris au droit de l’ouverture à créer
03-07. Reprise des doublages et lambris
Localisation : Salle de réunion et local de stockage
PLINTHES BOIS
Fourniture et pose de plinthes bois sapin 95 x 110 de section collées et cloutées
03-08. Fourniture et pose de plinthe bois
Localisation : En pied de cloison au droit des cloisons crées, des coffres de cloisons
extensibles et en reprises ponctuelles
CCTP Lot 03
8/11
TRAPPE D’ACCES DANS LES COMBLES
Fourniture et pose d’une trappe d’accès aux combles suivant les caractéristiques suivantes :
- Trappe de combles en bois PF – CF ½ heure
- Ouverture vers le haut
- Kit contrepoids pour sécurité d’utilisation, crosse de maintien et barre de fixation de l’échelle
- Pose en faux plafond existant comprenant la réalisation des chevêtres nécessaires
Fourniture du PV de résistance au feu
03-09. Fourniture et pose d’une trappe d’accès aux combles
Localisation : Au-dessus de la scène en partie centrale
CHEMINEMENT TECHNIQUE DANS LES COMBLES
Fourniture et pose d’un cheminement technique dans les combles suivant les caractéristiques
suivantes :
-
Structure porteuse bois s’appuyant sur les fermes métalliques ou sur structures existantes
Platelage en panneaux de bois OSB en 22 mm d’épaisseur minimum (largeur = 0.80 m)
Garde-corps conforme à la norme
03-10. Fourniture et pose d’un cheminement technique
Localisation : Au-dessus de la scène et de la salle des fêtes sur la longueur des 2 locaux
Au-dessus de la scène
Au-dessus de la salle des fêtes
PLACARD POUR EQUIPEMENTS CENTRAUX DU SSI
Réalisation d’un placard pouvant recevoir les équipements centraux du Système de Sécurité Incendie
dans le hall d’entrée principal de l’établissement suivant les prescriptions suivantes :
-
Dimensions : Lg 1,00 x lg 0,60 m environ à préciser par le lot 04 sur la hauteur du local ;
Parois du type Placopan ou équivalent
Bloc-porte avec oculus vitré (verre feuilleté) de grandes dimensions au droit des équipements
du SSI (à préciser par le lot 04 en fonction des dimensions des équipements)
Vantail équipé d’une béquille de porte inox, d’une serrure 1 point à mortaiser (serrure sur
organigramme de la ville)
Vantail semi-fixe équipé d’une crémone du type « pompier »
Butée de porte
Champlats de finition autour de l’huisserie
CCTP Lot 03
9/11
03-11. Réalisation d’un placard pour les équipements centraux du SSI
Localisation : Entrée principale de l’établissement
COFFRES DE PROTECTION DES CLOISONS EXTENSIBLES
Réalisation de 4 coffres de protection autour des cloisons extensibles suivant plan lot 03et les
prescriptions suivantes :
Parois en Médium ignifugé classé B, s2-d0 de 19 mm d’épaisseur
Bâtis en sapin traité recevant l’ouvrant
Ouvrants en panneau de médium idem parois avec habillage du pourtour sur l’épaisseur par
une baguette d’angle en sapin et équipés d’une serrure 1 point (serrure sur organigramme de
la ville)
- Charnières métalliques
Fourniture du PV de réaction au feu
-
03-12. Réalisation de coffres de protection pour les cloisons extensibles
Localisation : Salle de réunion suivant plans lot n° 03
COFFRE COUPE-FEU POUR VMC
Réalisation d’un coffre coupe-feu 2 heures en protection de la gaine de VMC dans la traversée de la
chaufferie suivant les prescriptions suivantes :
- Parements constitués de plaques de Placoflam BA13
- Ossature métallique
- Montage suivant PV de résistance au feu
Fourniture du PV de résistance au feu
03-13. Réalisation d’un coffre coupe-feu sur gaine VMC
Localisation : Dans la traversée de la chaufferie
COFFRE TECHNIQUE POUR GROUPE VMC
Réalisation d’un coffre de protection du groupe VMC de la mairie suivant les prescriptions suivantes :
Parois en Médium ignifugé classé B, s2-d0 de 22 mm d’épaisseur
Structure en sapin traité
Ouvrants en panneau de médium idem parois avec alèse en bois dur sur le pourtour et
équipés d’une fermeture type carré
Fourniture du PV de réaction au feu
-
03-14. Réalisation d’un coffre de protection du groupe VMC
Localisation : Dans le sanitaire de la mairie
SIGNALETIQUE SECURITE INCENDIE
PLAN D’INTERVENTION
-
Fourniture et pose de 2 plans d’intervention conformes à l’article MS41 et aux prescriptions de
la norme NF X08-070
03-15. Fourniture et pose de 2 plans d’intervention
Localisation : Entrée côté « sanitaires » et entrée principale
CCTP Lot 03
10/11
CONSIGNES DE SECURITE
Fourniture et pose de 2 panneaux reprenant les consignes générales de sécurité et le plan
d’évacuation
03-16. Fourniture et pose de 2 panneaux reprenant les consignes générales de
sécurité et le plan d’évacuation
Localisation : Entrée côté « sanitaires » et entrée principale
MARQUAGE AU SOL
Matérialisation du cheminement d’évacuation traversant la salle de réunion par des bandes réalisées
par de la peinture de sol suivant plan lot 03.
03-17. Réalisation d’un marquage au sol
Localisation : salle de réunion
******************************************
CCTP Lot 03
11/11
