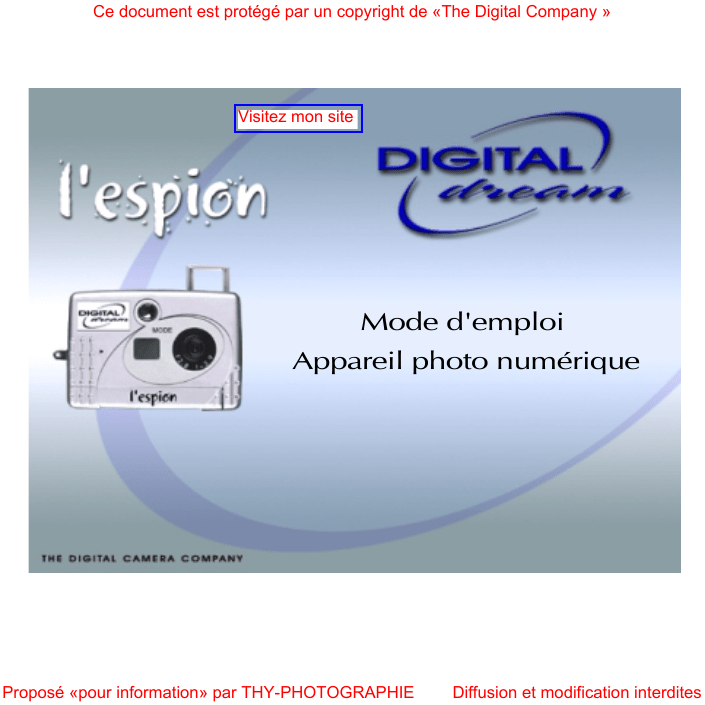

Appareil photo numérique Mode d`emploi

Transcription

Ce document est protégé par un copyright de «The Digital Company »
Visitez mon site
Mode d'emploi
Appareil photo numérique
Proposé «pour information» par THY-PHOTOGRAPHIE
Diffusion et modification interdites
Copyright © 2002
Tous droits réservés.
Marques
Macintosh®, et Apple® sont des marques déposées de Apple Computer Inc.
Windows® est une marque déposée de Microsoft corporation. Adobe ® ,
Acrobat®, et Photoshop sont des marques déposées de Adobe Systems
Incorporated. Ulead® PhotoExpress ® sont des marques déposées de Ulead
Systems Inc.
Table des matières
Matériel fourni ................................................................................... 1
Caractéristiques .................................................................................. 2
Elèments de l'appareil ......................................................................... 3
Préparation de l'appareil ................................................................. 4-5
A. Chargement des piles .......................................................................... 4
B. Prise de vue élèmentaire ..................................................................... 5
Autres modes d'utilisation ............................................................... 6-9
A.
B.
C.
D.
Mode 80 vues .................................................................................... 6
Mode 20 vues ................................................................................... 7
Mode Raffale ...................................................................................... 8
Mode Retardateur .............................................................................. 9
Effacement de toutes les images dans l'appareil ................................. 10
Connexion de l'appareil à un PC ...................................................... 11
Installation du logiciel utilitaire ................................................... 12-13
A. Installation du pilote d'appareil photo numérique ............................ 12
B. Installation d'autres logiciels fournis ................................................. 13
Utilisation de l'espion pour la photographie ..................................... 14
Interface l'espion ...................................................................................... 14
Zoom ................................................................................................ 14
Acquérir (Acquire) ............................................................................. 14
Tout acquérir (Acquire All) ................................................................ 14
Télécharger (Download) .................................................................... 14
Créateur AVI (AVI Creator) ................................................................. 14
Quitter (Exit) ...................................................................................... 14
Téléchargement d'images vers votre PC ............................................. 15
Utilisation de Ulead PhotoExpress ............................................................. 15
Utilisation de l'espion comme camera PC/Web ............................ 16-17
A. Sélection de l'appareil ....................................................................... 16
B. Envoyer un message video ................................................................ 17
Matériel fourni
1 pile AAA
(Piles alkalines recommandées)
l'espion
Appareil photo numérique
Porte-clés
Câble spécial USB
Mini guide rapide
CD-ROM
et autres documents
(Contient le pilote de l'appareil
et le guide d'utilisation)
1
Caractéristiques
• Compact et léger
Dimensions: 55 x 38 x 15 mm
Poids: 40g (avec piles)
• Facile à utiliser
Mise au point fixe, fonctionne avec seulement deux boutons (sélection de mode
et déclencheur)
• Trois modes de prise de vue
Prise de vue en rafale (20 ou 80 vues maximum)
Mode retardateur (délai 10 secondes)
Mode d'enregistrement d'images CIF (20 vues) et QCIF (80 vues)
(352 x 288 & 176 x 144 pixels respectivement)
• Conversion d'image AVI
Transfert facile d'images fixes en images animées au moyen de
l'application au format AVI (Audio Vidéo entrelacé).
• Effacement instantané d'images
Toutes les images peuvent être instantanément effacées afin de commencer une
nouvelle séquence de prises de vue.
• Faible consommation d'énergie avec le mode automatique d'économie
L'appareil se place automatiquement en mode veille (économie d'énergie)
après 30 secondes d'inactivité.
• Compatible USB
Avec USB, le transfert d'images vers votre PC est effectué à une vitesse
supérieure.
• Logiciels fournis
Ulead Photo Express
EyeStar Mail (logiciel de caméra PC)
Adobe Acrobat Reader
2
Eléments de l'appareil
VISEUR
BOUTON MARCHE ET
SELECTION DE MODE
ECRAN
D’AFFICHAGE
LCD
OBJECTIF
POIGNÉE
DECLENCHEUR
PORT USB
CAPOT DU
COMPARTIMENT
DE PILES
3
Préparation
de
l'appareil
A. Chargement des piles
1 pile LR03 (piles alkalines recommandées)
1 Ouvrez le compartiment à piles en appuyant sur le bas de la trappe à
piles, et en poussant le capot en dehors du rail.
2 Insérez la pile LR03 dans son emplacement en respectant les polarités
(+) et (-) indiquées au dessus de chaque emplacement ainsi qu'à
l'intérieur du couvercle.
3 Refermez et faites glisser le capot du compartiment dans sa position
initiale et verrouillez-le.
ATTENTION: Lorsque l'écran LCD commence à clignoter, cela indique que les
piles sont faibles. Ne prenez plus de photos et transférez toutes les images prises
vers votre ordinateur dans un délai d'une semaine avant que les piles ne soient
complètement déchargées. Sinon, toutes les images seront effacées.
Pour ouvrir faire glisser
le capot versla gauce
4
B.Prise de vue élémentaire
REMARQUE: L'appareil ne possède pas de bouton d'arrêt. Il contrôle son
alimentation au moyen du mode de veille, ou mode d'économie d'énergie. Lorsque
l'appareil est arrêté, appuyez sur le bouton de sélection de mode pour le remettre en
marche.
1 Sortez le viseur et tenez l’appareil
sans bouger. Regardez dans le
viseur et prenez votre photo.
Ajustez votre cadrage en
augmentant ou diminuant la
distance entre l'appareil et le sujet.
La distance minimale de prise de
vue est d'un mètre.
1
2
2 Appuyez sur le déclencheur pour
prendre votre sujet en photo. Un court
bip est émis après chaque pression sur
le déclencheur pour confirmer la prise
de vue et signaler que l’appareil est prêt
pour la photo suivante.
REMARQUES: Les modes 20 vues ou 80 vues sont disponibles, avec possibilité
d'effacement (voir détails page suivante). Après chaque prise de vue, l'écran LCD affiche le
nombre de vues disponibles.
AVERTISSEMENT: Un bip d'avertissement (plus long et plus faible que le bip
normal) est émis si la luminosité est trop faible pour une prise de vue normale. Aucune
photo n'est prise dans ces conditions.
5
Autres
modes
d'utilisation
A. Mode 80 vues
Ce mode permet de prendre 80 vues en résolution inférieure, au format QCIF
( 160 x 120). Pour régler votre appareil en mode 80 vues:
1 Appuyez plusieurs fois sur le bouton "Mode" jusqu'à ce que l'icône "
s'affiche sur l'écran LCD.
2 Appuyez sur le décencheur, l'icône "
le mode 80 vues est activé.
" passe à "
"
" ce qui indique que
REMARQUE: Le passage du mode 80 vues au mode 20 vues n'efface
aucune image dans l'appareil. Si vous tentez de prendre des photos audelà de la 80-ième image, un bip répétitif est émis lorsque vous appuyez
sur le déclencheur.
Appuyez plusieurs fois
sur ce bouton de Mode
jusqu'à ce que l'icône
" " soit affichée
Le mode 80 vues est
activé lorsque l'écran
LCD affiche l'icône
" "
Lorsque l'icône " "
apparaît sur l'écran
LCD, appuyez sur le
déclencheur pour
afficher l'icône " "
6
B. Mode 20 vues
Ce mode permet de prendre 20 vues de résolution supérieure, au format CIF
(352 x 288). Pour régler votre appareil en mode 20 vues après une utilisation
en mode 80 vues:
1 Appuyez plusieurs fois sur le bouton de Mode jusqu'à ce que l'icône "
s'afiche sur l'écran LCD.
2 Appuyez sur le déclencheur et l'icône "
que le mode 20 vues est activé.
" passe à "
"
" ce qui indique
REMARQUE: Le passage du mode 20 vues au mode 80 vues n'efface
aucune image dans l'appareil. Si vous tentez de prendre des photos audelà de la 20-ième image, un bip répétitif est émis lorsque vous appuyez
sur le déclencheur.
Lorsque l'icône " "
apparaît sur l'écran
LCD, appuyez sur le
déclencheur pour
afficher l'icône " "
Le mode 20 vues est
activé lorsque l'écran
LCD affiche l'icône
" "
Appuyez plusieurs fois
sur ce bouton " Mode"
jusqu'à ce que l'icône
" " soit affichée
7
C. Mode Rafale
Le mode Rafale est activé
lorsque l'écran LCD
affiche l'icône" "
Appuyez plusieurs fois sur le bouton
"Mode" jusqu'à ce que l'icône de prise
de vue en rafale soit affichée
Ce mode de prise de vue vous permet
de prendre des images multiples en
appuyant de façon continue sur le
déclencheur tout en cadrant votre
sujet. Un maximum de 20 ou 80 vues
peuvent être prises selon le mode
sélectionné. En mode 20 vues, il faut
environ 1,5 seconde pour prendre la
totalité des vues, alors qu'en mode 80
vues cela prendra environ 6,5
seconde. Si vous relâchez le
déclencheur au cours de la prise de
vue en rafale, seule une partie des vues
disponibles sera enregistrée.
Pour régler l'appareil en mode Rafale,
appuyez plusieurs fois sur le bouton
Mode jusqu'à ce que l'icône
" "s'affiche sur l'écran LCD.
8
D. Mode Retardateur
Le mode Retardateur permet d'obtenir un délai de 10 secondes entre l'action
du déclencheur et la prise de vue. Posez l'appareil sur une surface stable
lorsque vous utilisez le mode Retardateur.
1 Réglez l'appareil en mode Retardateur en appuyant plusieurs fois sur le
bouton "Mode" jusqu'à ce que l'icône
s'affiche sur l'écran LCD.
2 Appuyez alors sur le déclencheur pour lancer le compte à rebours de 10
secondes.
Appuyez sur le
déclencheur pour lancer le
compte à rebours
Le mode Retardateur est
activé lorsque l'écran LCD
affiche l'icône " "
Appuyez plusieurs fois sur le bouton "Mode"
jusqu'à ce que l'icône du mode Retardateur
apparaisse
9
Effacement de toutes les images dans l'appareil
Lorsque vous souhaitez supprimer les images déjà prises, vous pouvez les effacer de
l'appareil. Veuillez noter que cette possibilité d'effacement supprime toutes les
images. La suppression partielle n'est pas possible.
1 Activez l'effacement d'images "All-Frame-Erase" en appuyant plusieurs fois
sur le bouton "Mode" jusqu'à ce que l'icône" " soit affichée sur l'écran
LCD.
2 Actionnez deux fois le déclencheur pour lancer l'effacement de toutes les
images enregistrées dans l'appareil.
REMARQUE: Si vous n'actionnez pas le déclencheur une deuxième fois dans un
délai de 5 secondes, la fonction d'effacement est abandonnée.
Appuyez deux fois sur le
déclencheur pour lancer
l'effacement des images
L'effacement est activé lorsque
l'écran LCD affiche l'icône "
"
Appuyez plusieurs fois sur le
bouton "Mode" jusqu'à ce que
l'icône d'effacement " " soit
affichée
10
Connexion de l'appareil à un PC
REMARQUE: Il est supposé que vous ayez déjà installé dans votre ordinateur le logiciel
fourni avec l'appareil. Sinon, veuillez installer le logiciel comme indiqué dans la section
"Installation du logiciel utilitaire" de ce guide.
1 Insérez le plus petit connecteur du câble USB
dans le port USB de l'appareil.
2 Branchez l'autre extrémité du câble USB
au port USB de votre ordinateur.
3 Effectuez les transferts d'images vers
votre ordinateur en consultant la section
Transfert d'images plus loin dans ce
guide.
4 Utilisez l'appareil photo comme caméra
Web en consultant le guide de EyeStar
Mail en pages 16-17.
11
Installation
du
logiciel
utilitaire
Le CD utilitaire qui accompagne votre appareil photo contient le pilote de
l’appareil photo numérique l’espion ainsi qu’un excellent logiciel d’édition
d’images.
A. Installation du pilote d’appareil photo
numérique
1 Insérez le CD utilitaire dans le lecteur de CD-ROM de votre ordinateur.
REMARQUE: Si l’écran d’installation n’apparaît pas
automatiquement, cliquez sur le bouton Démarrer, puis éxécutez
le fichier “cdsetup.exe” à partir du CD.
2 Lorsque l’écran d’installation du logiciel l’espion apparaît,
Sélectionnez la langue que vous désirez utiliser et cliquez sur
‘‘Logiciel pilote’’ sur l’écran. Suivez les intructions en ligne pour
terminer l’installation du pilote.
REMARQUE: Il peut vous être demandé de redémarrer l’ordinateur
à cet instant. Ne redémarrez pas l’ordinateur avant que le logiciel
soit complètement installé.
3 Connectez une extrémité du câble USB à votre PC et l’autre au port USB
de votre apareil photo l’espion.
4 Installez tous les autres logiciels comme indiqué sur la page
suivante.
12
B. Installation d’autres logiciels fournis
1 A partir de l’écran d’installation du logiciel l’espion, cliquez sur chacun
des boutons d’installation apparaissant à l’écran, et suivez les indications
en ligne pour réaliser l’installation de tous les éléments du logiciel:
Ulead Photo Express
Logiciel d’édition d’images pour créer des albums photos numériques.
EyeStar Mail
Logiciel de caméra PC ou Web.
Adobe Acrobat Reader
Logiciel permettant de lire et d’imprimer les guides d’utilisation à partir du CDROM.
2 Un raccourci du programme est automatiquement créé sur le bureau lorsque
l’installation du logiciel ci-dessus est terminée. Redémarrez votre ordinateur
lorsque tous les éléments du logiciel sont installés.
13
Utilisation de l’espion
pour la photographie
L’interface de l’appareil photo numérique l’espion s’ouvre lorsque vous
commencez à télécharger des images à partir de votre appareil vers l’un de
vos logiciels d’édition d’image.
Tout acquérir (Acquire All)
Cliquez sur le bouton Acquire All pour
envoyer et traiter toutes les images à l’écran
vers une application choisie.
Télécharger (Download)
Cliquez sur le bouton Download pour
tranférer et/ou télécharger un autre groupe
d’images à partir de votre appareil. Les
images existantes seront écrasées.
Zoom
Créateur AVI (AVI Creator)
Cliquez sur Zoom pour activer/
désactiver l’application d’interpolation
des images téléchargées.
Cliquez sur AVI Creator pour transférer
et/ou télécharger des images “fixes” à
partir de l’appareil l’espion et les
convertir en images “animées” grâce à
l’application AVI (application au format
Audio Vidéo entrelacé).
Acquérir (Acquire)
Double-cliquez sur l’image que
vous souhaitez envoyer et traiter
dans un logiciel d’édition, et
cliquez sur Acquire.
Exit
Cliquez sur le bouton Exit pour sortir.
14
Installation
Underd’images
Windows
Téléchargement
sur 98votre
PC
Utilisation de Ulead
Photo Express
1 Lancez Photo Express selon la
séquence suivante:DémarrerProgrammes - Photo Express.
2 Cliquez sur l’onglet Photo mode à
partir de la barre située sur le côté
gauche de l’écran. La fenêtre Photo
mode apparaît.
3 A partir de la barre d’outils, cliquez
sur l’icône Appareil photo - la
boîte de dialogue source de
données apparaît, choisissez
l’espion digital camera dans la liste.
Pour plus de détails sur
l’amélioration des images et la
création d’albums photos
numériques, consultez le menu
d’aide “Help” de Photo Express.
4 L’interface l’espion Digital Camera
apparaît. Double-cliquez sur les images
que vous souhaitez transférer vers
Photo Express à partir de l’écran.
5 Cliquez sur Exit pour revenir à Photo
Express afin d’améliorer les images
sélectionnées.
15
Utilisation de l’espion comme caméra PC/Web
REMARQUE: EyeStar Mail est nécessaire seulement lorsque l’appareil est utilisé
comme caméra PC.
EyeStar Mail est un logiciel complet permettant d’enregistrer des extraits audio et
des clips vidéo et de les envoyer à vos correspondants par Internet. Ce logiciel
comprend toutes les fonctions nécessaires pour l’enregistrement, la création de cartes
personnalisées, et l’envoi de messages en ligne.
A. Sélection de l’appareil photo.
1 Lancez EyeStar Mail en:
a) Double-cliquant sur l’icône EyeStar
Mail sur votre bureau
ou
b) A partir de la barre de tâches de
Windows, cliquez dans l’ordre sur:
Démarrer, Programmes, EyeStar
Mail, EyeStar Mail.
2 Lorsque l’écran EyeStar Mail apparaît,
cliquez sur le bouton d’options video,
et sélectionnez l’espion Digital
Camera à partir de camera source list.
3 Pour envoyer un message vidéo (send
a video mail), suivez les étapes décrites
page suivante.
ATTENTION: Transférez les photos de votre appareil vers un logiciel d’édition
d’images (Ulead Photo Express) avant de l’utiliser comme caméra PC/Web avec
EyeStar Mail. Sinon vous perdrez toutes les images stockées dans l’appareil.
16
B . Envoyer un message vidéo
1 Lancez EyeStar Mail, et orientez votre appareil selon le cadrage souhaité.
2 Cliquez sur Record pour commencer l’enregistrement audio et vidéo.
3 Cliquez sur Stop pour terminer l’enregistrement.
4 Cliquez sur Send Mail pour éxécuter le programme Send Mail afin d’attacher
automatiquement l’image vidéo à votre message E-mail.
4
2
3
17
Pour toutes questions d’ordre technique, n’hésitez pas à visiter notre site web
www.digitaldreamco.com ou à nous contacter par e-mail à l’adresse
suivante: [email protected]
18

Appareil photo numérique Mode d`emploi

Transcription

Documents pareils

Initiation au Packshot - créer des photos pour votre boutique

site internet - Office de tourisme d`Arbois

Oeuvres complètes

Artlantis Render Initiation_1 jour - Formation informatique à Bordeaux

Kévin RIAUD, Brendana LEFEBVRE et Catherine FATH

MANUEL D`UTILISATION Anémomètre de poche

SERVICE DES AFFAIRES CULTURELLES Allée de la Mairie B.P.

Télémètre Ultrason GC30007

Télécharger mon CV

Logiciels AgrÃ©Ã©s par la Commission de pilotage de la
